现在AD的功能越来越强大，已经可以实现元器件的3D化，在设计元件库得时候添加3D文件，设计完成后即可预览3D效果，并且可以导出3D文件，这样设计结构得时候工作量就大大减少了，也能够很好地设计出兼容性很好得结构。

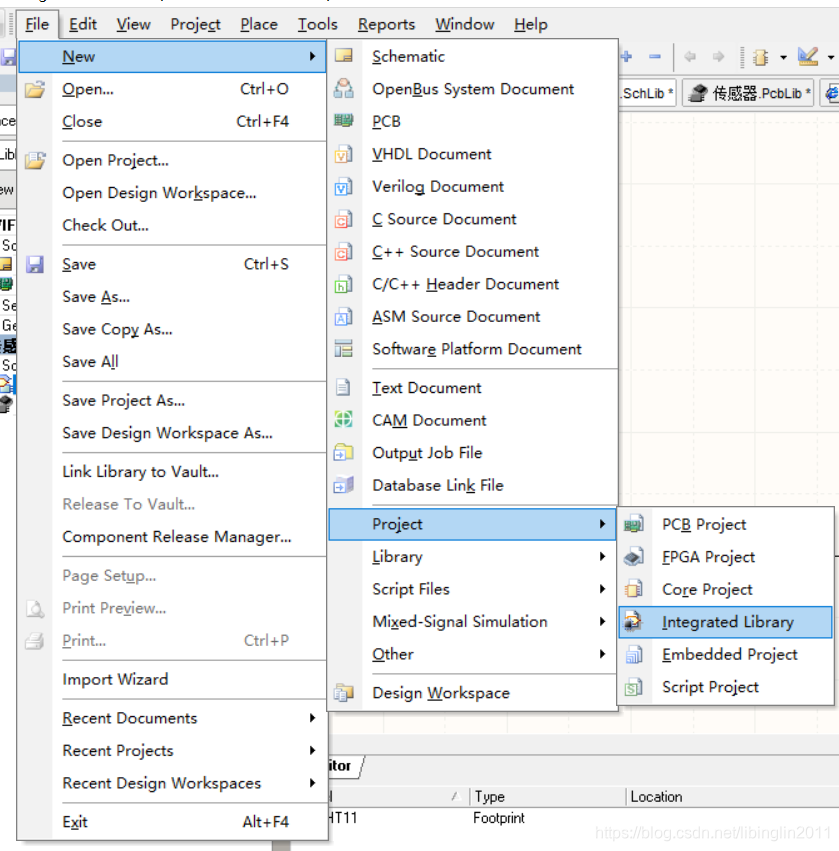

今天我们以画一个DHT11温湿度传感器为例吧，文件-新建-工程-集成库 新建一个集成库工程。

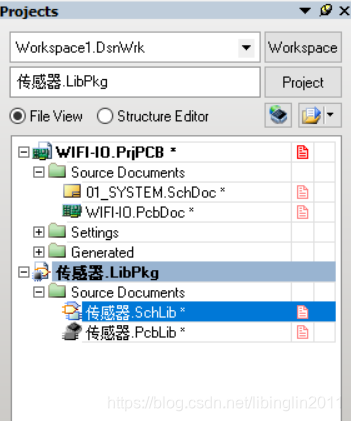

在集成库工程下添加一个原理图库文件，一个PCB库文件

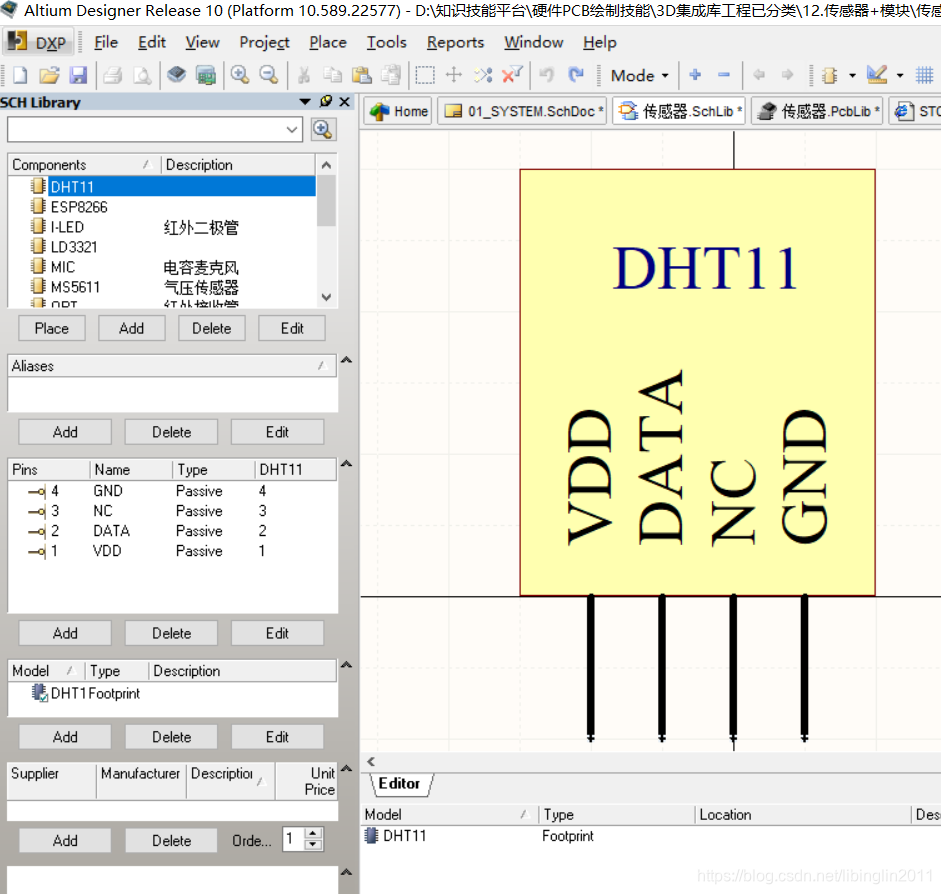

在原理图库文件中新建一个元器件

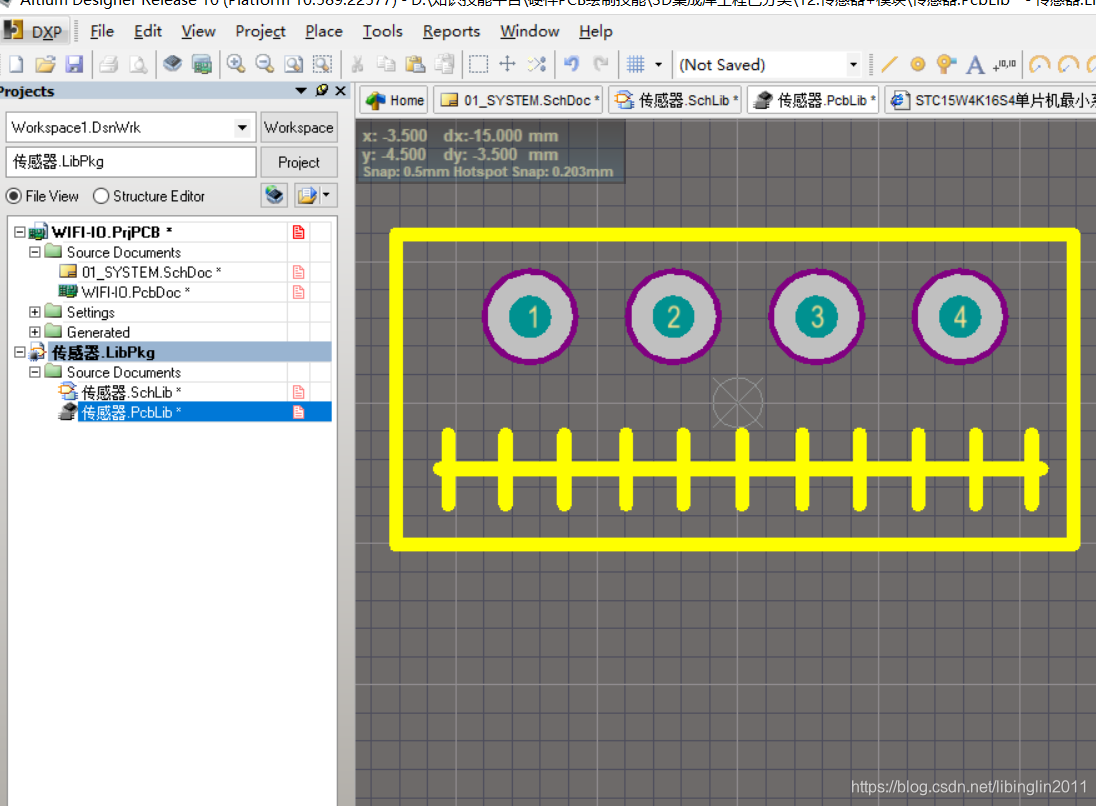

在PCB库文件中添加PCB封装文件

接下来就是添加3D文件了，我们得先有3D文件，可以自己画，我这里找到一个好的网站：

https://www.3dcontentcentral.cn
