【LVGL】笔记一，lv_obj基础对象

最新推荐文章于 2025-05-07 22:57:44 发布

原创最新推荐文章于 2025-05-07 22:57:44 发布 · 4.4k 阅读

8 ·

CC 4.0 BY-SA版权

文章标签：

#c# #c++

本文介绍了使用LVGL创建基础控件的过程，包括定义对象、设置位置等基本操作，并提供了示例代码。此外还介绍了几个重要的API，如对象删除、对齐及设置大小等。

参考资料

学习参考资料:正点原子 littleVGL 开发指南
资料链接：http://www.openedv.com/thread-13912-1-1.html

对象

使用各种控件（标签，按钮）之前需要先定义一个对象，用如下方式定义。

lv_obj_t* screen;//创建一个名为screen的基础对象。

lv_obj_t是一个宏定义的结构体，里面存放了对象的一些属性，如果在创建实例对象之后不去修改参数，将会有系统自带的默认参数。
通常我习惯用screen这个对象作为当前的屏幕对象，并以此为最基础的父级。

screen = lv_scr_act();

lv_scr_act这个函数官方的解释是获取当前活跃的屏幕，并返回指向这个屏幕的指针。这在里我们刚好使用screen来接收。
然后我们在用同样的方法创建另一个对象

lv_obj_t* obj1 = lv_obj_create(screen,NULL);
lv_obj_set_pos(obj1,50,50);

这里我们将父级设为刚刚的屏幕对象screen。并设置obj1的坐标为50，50.
这里用到了两个函数：
lv_obj_create（lv_obj_t * parent, const lv_obj_t * copy）
在我本人使用的这个版本，好像是7.11.需要有两个参数传入
parent：最为父级的对象，如果不传，填NULL将会创建一个屏幕对象
copy：指向copy对象的指针，如果不为NULL，则将从中复制新对象
返回值是指向你新创建对象的指针。
lv_obj_set_pos(lv_obj_t * obj, lv_coord_t x, lv_coord_t y);
这个参数一看就知道是什么意思。需要注意的是。这个坐标是相对于父级的坐标.
完整代码如下：

   lv_obj_t* screen = lv_scr_act();
   lv_obj_t* obj1 = lv_obj_create(screen,NULL);
   lv_obj_set_pos(obj1,50,50);

仿真现象如下：
（注：屏幕设置大小为240*240像素）
由一下两个宏定义决定。在LVGL8之后好像不需要定义了
LV_HOR_RES_MAX,
LV_VER_RES_MAX,

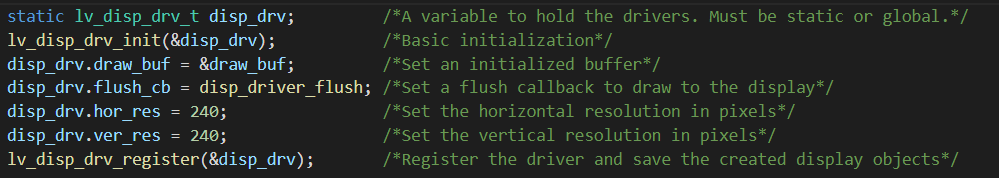

在LVGL8好像是这么定义的。在这里插入图片描述
然后比较重要的API有：
lv_obj_del（）；立即删除对象。删除之后屏幕上就会消失。除此之外还有一个异步删除，异步删除是在下一个lv_task_handler （）调用的时候才删除。
lv_obj_align（）；对其函数。具体用法看函数参数一眼就能明白很简单。
lv_obj_set_size(lv_obj_t * obj, lv_coord_t w, lv_coord_t h);设置对象的大小。
目前就这些，后面会慢慢补充
