IIC总线

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

IIC（Inter ——Integrated Circuit）总线简介

IIC是两线式串行总线，用于连接微控制器和它的外围设备。
是飞利浦公司开发的，对，是那个电动剃须刀。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、IIC简介—更详细

它是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送(比如MPU6050和STM32)，速度400kbps

——他们在传送数据过程中用的三种信号：开始、结束、应答。

开始：SCL为高电平，SDA从高电跳变→ SDA低电，开始传送。
结束：SCL为高电平，SDA从低电→SDA高电，结束传送。
应答：有接收到才有应答嘛，所以，ic接收到8bit数据后，返回特定低电平，表示收到。
应答，用于给CPU判断IC是否出现故障。

总的来说就是数据线拉低的时候开始传送，时钟线是有规律的，按照自己设置的频率大小，会决定传送的快慢。

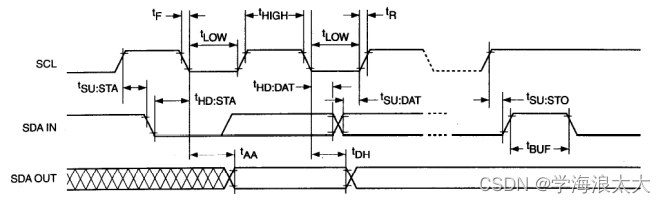

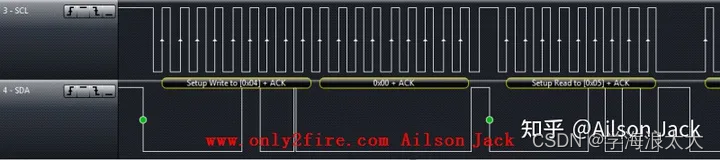

下面贴图：

二、STM32与24C02

24C02是什么呢， EEPROM 芯片（电可擦除ROM），

1.一些概念(有空看看)

ROM、RAM、PROM（可编程ROM）、EPROM（可擦除ROM）、EEPROM（电可擦除ROM）

ROM:只读存储器（Read-Only Memory，ROM）以非破坏性读出方式工作，只能读出无法写入信息。信息一旦写入后就固定下来，即使切断电源，信息也不会丢失，所以又称为固定存储器。

EEPROM:是一种断电后仍能保留数据的计算机储存芯片——即非易失性的（非挥发性）。

详细戳这里

2.上代码

最好将项目导入SI后进行查看，逻辑清晰许多。

IIC驱动代码如下（示例）：

//初始化 IIC
void IIC_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
//RCC->APB2ENR|=1<<4;//先使能外设 IO PORTC 时钟
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE );

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_11;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
IIC_SCL=1;
IIC_SDA=1;
}
//产生 IIC 起始信号
void IIC_Start(void)
{
SDA_OUT(); //sda 线输出
IIC_SDA=1;
IIC_SCL=1;
delay_us(4);
IIC_SDA=0;//START:when CLK is high,DATA change form high to low
delay_us(4);
IIC_SCL=0;//钳住 I2C 总线，准备发送或接收数据
}
//产生 IIC 停止信号
void IIC_Stop(void)
{
SDA_OUT();//sda 线输出
IIC_SCL=0;
IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
delay_us(4);
IIC_SCL=1;
IIC_SDA=1;//发送 I2C 总线结束信号
delay_us(4);
}
//等待应答信号到来
//返回值：1，接收应答失败
// 0，接收应答成功
u8 IIC_Wait_Ack(void)
{
u8 ucErrTime=0;
SDA_IN(); //SDA 设置为输入
IIC_SDA=1;delay_us(1);
IIC_SCL=1;delay_us(1);
while(READ_SDA)
{
ucErrTime++;
if(ucErrTime>250)
{
IIC_Stop();
return 1;
}
}
IIC_SCL=0;//时钟输出 0
return 0;
}
//产生 ACK 应答
void IIC_Ack(void)
{
IIC_SCL=0;
SDA_OUT();
IIC_SDA=0;
delay_us(2);
IIC_SCL=1;
delay_us(2);
IIC_SCL=0;
}
//不产生 ACK 应答
void IIC_NAck(void)
{
IIC_SCL=0;
SDA_OUT();
IIC_SDA=1;
delay_us(2);
IIC_SCL=1;
delay_us(2);
IIC_SCL=0;
}
//IIC 发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{
 u8 t;
SDA_OUT();
 IIC_SCL=0;//拉低时钟开始数据传输
 for(t=0;t<8;t++)
 {
 IIC_SDA=(txd&0x80)>>7;
 txd<<=1;
delay_us(2); //对 TEA5767 这三个延时都是必须的
IIC_SCL=1;
delay_us(2);
IIC_SCL=0;
delay_us(2);
 }
}
//读 1 个字节，ack=1 时，发送 ACK，ack=0，发送 nACK
u8 IIC_Read_Byte(unsigned char ack)
{
unsigned char i,receive=0;
SDA_IN();//SDA 设置为输入
 for(i=0;i<8;i++ )
{
IIC_SCL=0;
 delay_us(2);
IIC_SCL=1;
 receive<<=1;
 if(READ_SDA)receive++;
delay_us(1);
 }
 if (!ack)
 IIC_NAck();//发送 nACK
 else
 IIC_Ack(); //发送 ACK
 return receive;
}

实现包括 IIC 的初始化（IO 口）、IIC 开始、IIC 结束、ACK、IIC
读写等功能

iic.h文件

#define SDA_IN() {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=8<<12;}
#define SDA_OUT() {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=3<<12;}

直接通过寄存器操作设置 IO 口的模式为输入还是输出

3.24C02代码——iic应用

#include "24cxx.h"
#include "delay.h"
//初始化 IIC 接口
void AT24CXX_Init(void)
{
IIC_Init();
}
//在 AT24CXX 指定地址读出一个数据
//ReadAddr:开始读数的地址
//返回值 :读到的数据
u8 AT24CXX_ReadOneByte(u16 ReadAddr)
{
u8 temp=0;
 IIC_Start();
if(EE_TYPE>AT24C16)
{
IIC_Send_Byte(0XA0); //发送写命令
IIC_Wait_Ack();
IIC_Send_Byte(ReadAddr>>8);//发送高地址
}else IIC_Send_Byte(0XA0+((ReadAddr/256)<<1)); //发送器件地址 0XA0,写数据
IIC_Wait_Ack();
IIC_Send_Byte(ReadAddr%256); //发送低地址
IIC_Wait_Ack();
IIC_Start();
IIC_Send_Byte(0XA1); //进入接收模式
IIC_Wait_Ack();
 temp=IIC_Read_Byte(0);
 IIC_Stop();//产生一个停止条件
return temp;
}
//在 AT24CXX 指定地址写入一个数据
//WriteAddr :写入数据的目的地址
//DataToWrite:要写入的数据
void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite)
{
 IIC_Start();
if(EE_TYPE>AT24C16)
{
IIC_Send_Byte(0XA0); //发送写命令
IIC_Wait_Ack();
IIC_Send_Byte(WriteAddr>>8);//发送高地址
}else IIC_Send_Byte(0XA0+((WriteAddr/256)<<1)); //发送器件地址 0XA0,写数据
IIC_Wait_Ack();
 IIC_Send_Byte(WriteAddr%256); //发送低地址
IIC_Wait_Ack();
IIC_Send_Byte(DataToWrite); //发送字节
IIC_Wait_Ack();
 IIC_Stop(); //产生一个停止条件
delay_ms(10); //对于 EEPROM 器件，每写一次要等待一段时间，否则写失败！
}
//在 AT24CXX 里面的指定地址开始写入长度为 Len 的数据
//该函数用于写入 16bit 或者 32bit 的数据.
//WriteAddr :开始写入的地址
//DataToWrite:数据数组首地址
//Len :要写入数据的长度 2,4
void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len)
{
u8 t;
for(t=0;t<Len;t++) AT24CXX_WriteOneByte(WriteAddr+t,(DataToWrite>>(8*t))&0xff);
}
//在 AT24CXX 里面的指定地址开始读出长度为 Len 的数据
//该函数用于读出 16bit 或者 32bit 的数据.
//ReadAddr :开始读出的地址
//返回值 :数
//Len :要读出数据的长度 2,4
u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len)
{
u8 t; u32 temp=0;
for(t=0;t<Len;t++)
{
temp<<=8;
temp+=AT24CXX_ReadOneByte(ReadAddr+Len-t-1);
}
return temp;
}
//检查 AT24CXX 是否正常
//这里用了 24XX 的最后一个地址(255)来存储标志字.
//如果用其他 24C 系列,这个地址要修改
//返回 1:检测失败
//返回 0:检测成功
u8 AT24CXX_Check(void)
{
u8 temp;
temp=AT24CXX_ReadOneByte(255);//避免每次开机都写 AT24CXX
if(temp==0X55)return 0;
else//排除第一次初始化的情况
{
AT24CXX_WriteOneByte(255,0X55);
 temp=AT24CXX_ReadOneByte(255);
if(temp==0X55)return 0;
}
return 1;
}
//在 AT24CXX 里面的指定地址开始读出指定个数的数据
//ReadAddr :开始读出的地址 对 24c02 为 0~255
//pBuffer :数据数组首地址
//NumToRead:要读出数据的个数
void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead)
{
while(NumToRead)
{
*pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);
NumToRead--;
}
}
//在 AT24CXX 里面的指定地址开始写入指定个数的数据
//WriteAddr :开始写入的地址 对 24c02 为 0~255
//pBuffer :数据数组首地址
//NumToWrite:要写入数据的个数
void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite)
{
while(NumToWrite--)
{
AT24CXX_WriteOneByte(WriteAddr,*pBuffer);
WriteAddr++;
pBuffer++;
}
}

总结

(1)主CPU和其附属芯片之间最常用的接口，尤其是各种传感器，因此在物联网时代非常重要。

(2)三根线：GND、SCL、SDA，串行、电平式。

(3)总线式结构，可以一对多，总线上可以挂上百个器件，用从地址来区分。

(4)主从式，由主设备来发起通信及总线仲裁，从设备被动响应。

(5)通信速率一般（kbps级别），不适合语音、视频等信息类型。
通讯访问接口使用模拟接口和硬件接口:
软件模拟接口：优点：接口单一，可移植性高，一般只需要改 IO 就可以完
成通讯过程。缺点：占用 CPU，速率慢，如果要求速度高或者对时序要求高的
业务里面就不能使用。
硬件接口：优点：由于是硬件完成，所以速度快，但是依然也会占用 cpu 缺
点：每一个平台都需要单独调整一下。
