SPI 协议简介

SPI 即 Serial Periphera linterface 的缩写，顾名思义就是串行外围设备接口，主要用于与FLASH、实时时钟、AD 转换器等外设模块的通信，它是一种高速的全双工同步的通信总线。

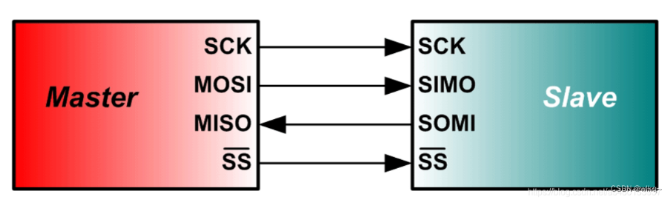

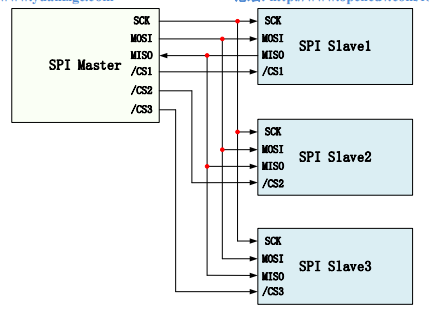

SPI 设备分为主设备和从设备，SPI 通信必须由主设备发起，主设备通过片选引脚（CSn）来选择对应的从设备，通过时钟引脚（SCK）向从设备提供时钟，通过数据输出引脚（MOSI）引脚向从设备发送数据，通过数据输入引脚（MISO）引脚来读取从设备返回的数据，如下是 SPI 的总线拓扑图(分别是1个主设备对应1个从设备和1个主设备对应多个从设备)：
在这里插入图片描述
在这里插入图片描述

SPI 时序

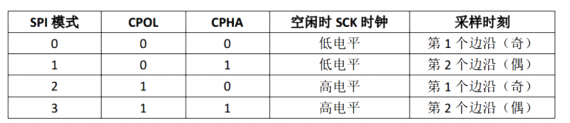

通过 SPI 的时钟极性（CPOL）和相位（ CPHA）可以组合出4种工作模式，如下表所示是对应的4种工作模式：
在这里插入图片描述

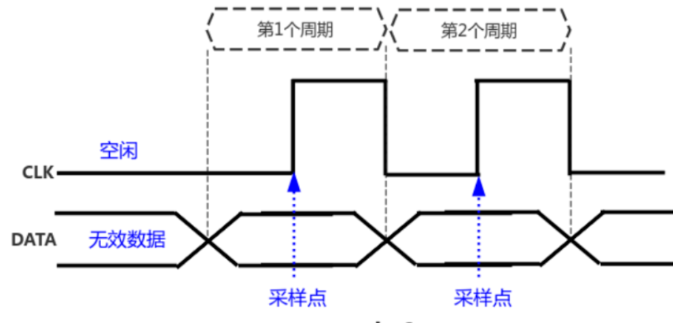

  1. 模式0（CPOL = 0， CPHA = 0）
    CPOL = 0：空闲时是低电平，第一个跳变沿是上升沿，第二个跳变沿是下降沿
    CPHA = 0：数据在第一个跳变沿（上升沿）采样
    在这里插入图片描述

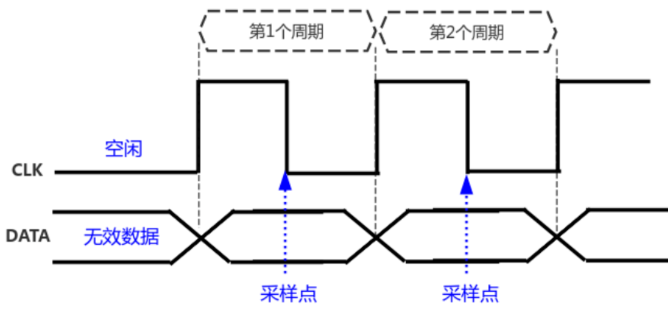

  2. 模式1（CPOL = 0， CPHA = 1）
    CPOL = 0：空闲时是低电平，第一个跳变沿是上升沿，第二个跳变沿是下降沿
    CPHA = 1：数据在第二个跳变沿（下降沿）采样
    在这里插入图片描述

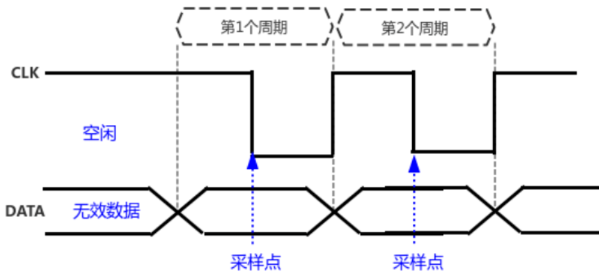

  3. 模式2（CPOL = 1， CPHA = 0）
    CPOL = 1：空闲时是高电平，第一个跳变沿是下降沿，第二个跳变沿是上升沿
    CPHA = 0：数据在第一个跳变沿（下降沿）采样
    在这里插入图片描述

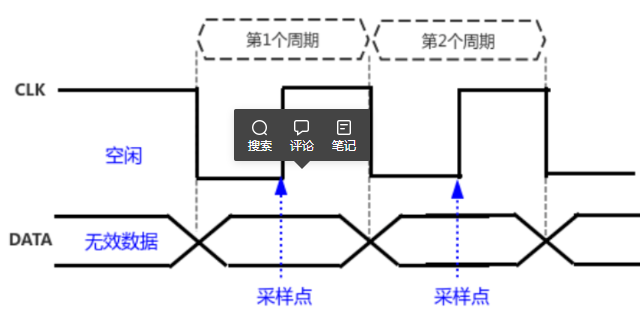

  4. 模式3（CPOL = 1， CPHA = 1）
    CPOL = 1：空闲时是高电平，第一个跳变沿是下降沿，第二个跳变沿是上升沿
    CPHA = 1：数据在第二个跳变沿（上升沿）采样
    在这里插入图片描述

FLASH 简介

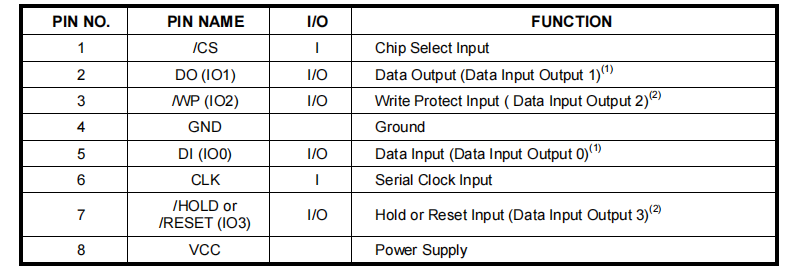

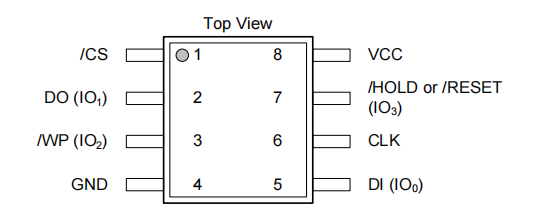

实验使用的 FLASH 芯片型号为W25Q128，它是华邦公司推出的一款的 NOR FIash 芯片，其存储空间为128 Mbit，相当于16MB，支持 Standard SPI、Dual SPI 和 Quad SPI 三种 SPI 协议通信方式，最大传输数据速率可达104MHZ，如下是芯片的引脚示意图：
在这里插入图片描述
在这里插入图片描述

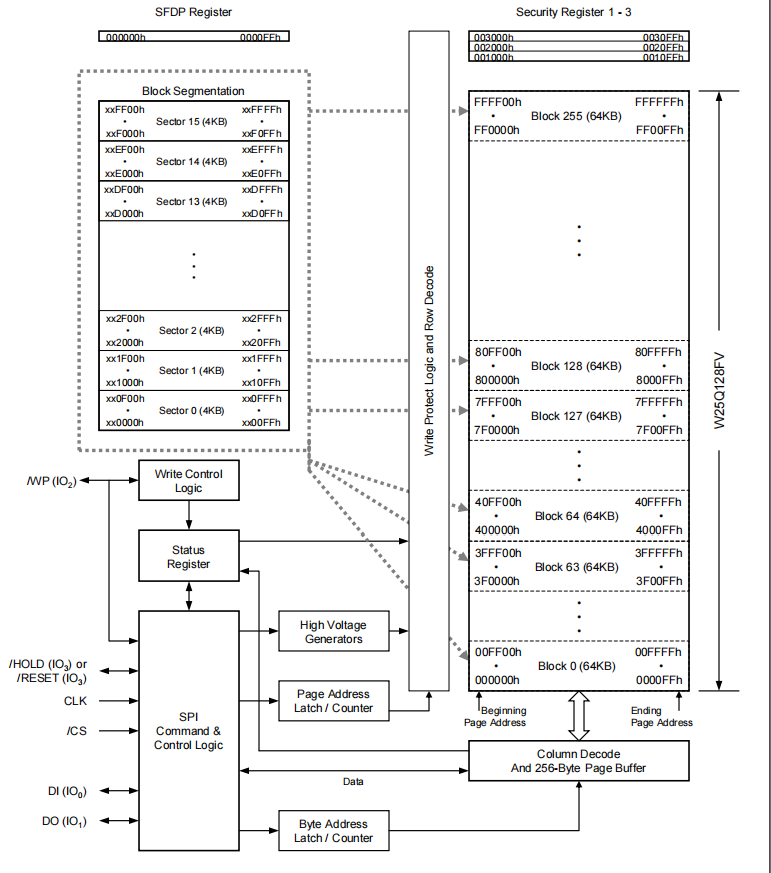

存储结构

整个存储阵列被分成被为 256 给我块，每个块又分为 16 个扇区，每个扇区由分为 16 个页，每页包含 256 个字节。
在这里插入图片描述

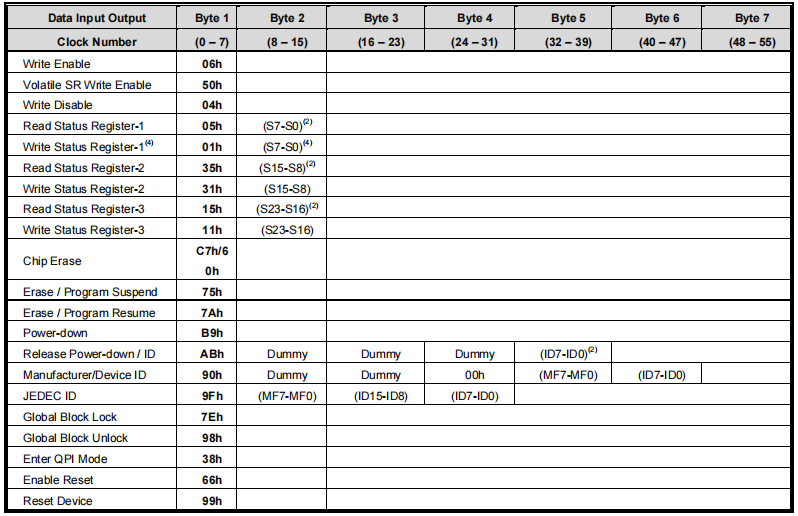

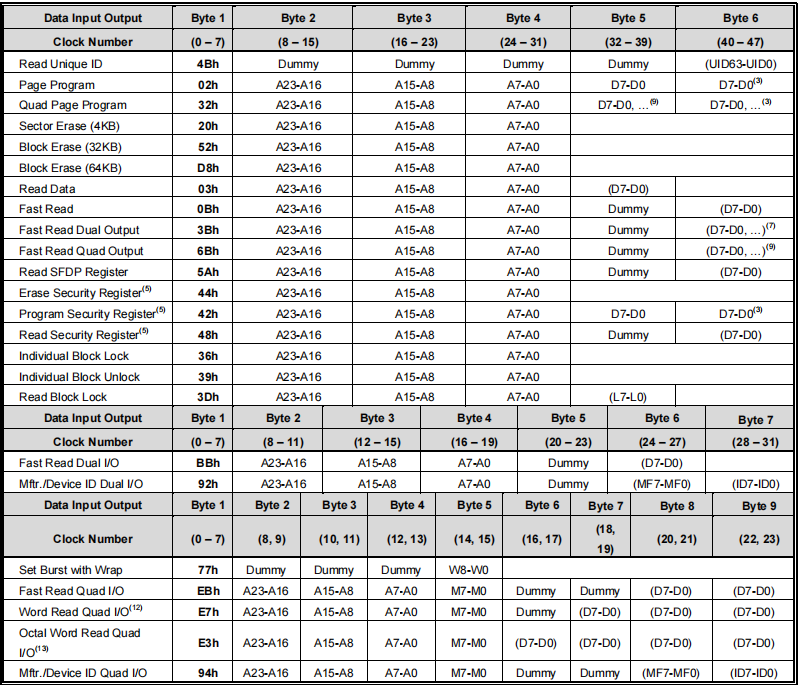

操作指令

在这里插入图片描述在这里插入图片描述
FLASH 操作指令有很多，其中常用的有读ID指令（0x9F）、写使能指令（0x06）、扇区擦除指令（每次擦除4KB，0x20）、全擦除指令（0xC7）、读指令（0x03）、写指令（又叫页编程，0x02）、读状态寄存器1指令（0x05）。

FLASH 操作时序

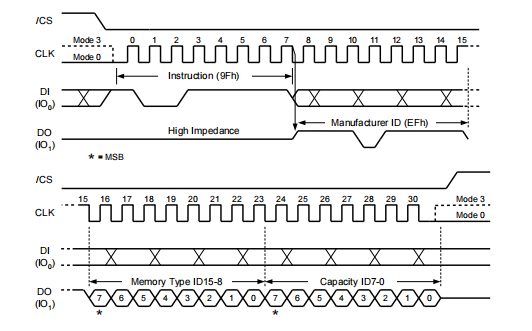

  1. 读ID指令
    在操作 FLASH 之前应读取其ID，校验 FLASH 型号，如下是读 ID 的时序：
    在这里插入图片描述

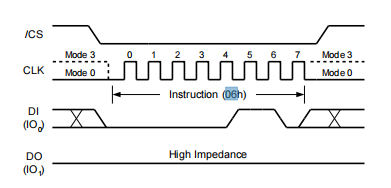

  2. 写使能指令
    在进行擦除、写入操作前需要先发送写使能指令，其时序如下：
    在这里插入图片描述

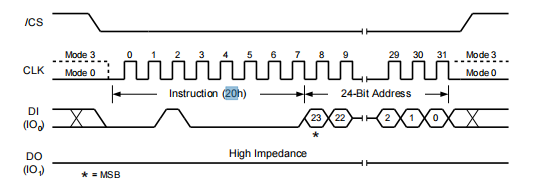

  3. 扇区擦除指令
    W25Q128在写数据时只能将1修改为0，所以在写入新数据之前必须要进行擦除操作，将FLASH中的存储单元全部设置为1，如下是扇区擦除时序：
    在这里插入图片描述

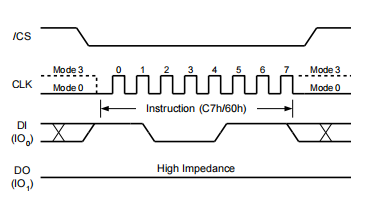

  4. 全擦除指令
    除了扇区擦除指令外，还有全擦除指令，其时序如下：
    在这里插入图片描述

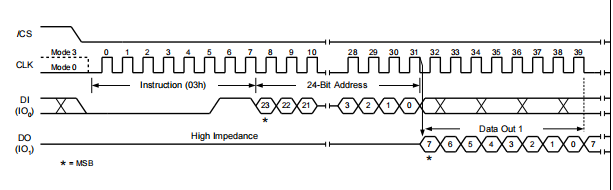

  5. 读指令
    读取 FLASH 一次可以读取多个字节，其时序如下：
    在这里插入图片描述

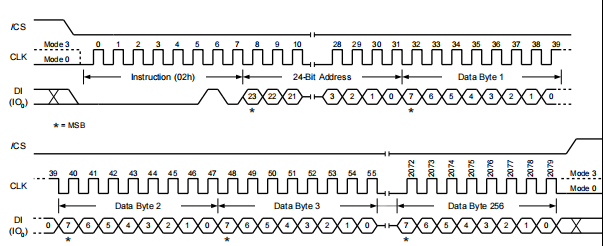

  6. 写指令
    向 FLASH 写入数据时不能跨页（页大小256B），若需要写入多页或者写入数据跨页则需要分多次写入，如下是写入数据的时序：
    在这里插入图片描述

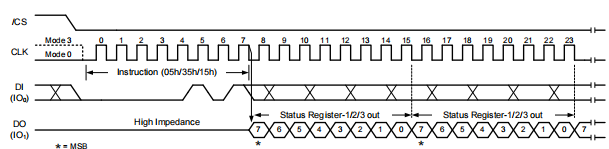

  7. 读状态寄存器1指令
    在进行擦除、写入操作后需要轮询状态寄存器0的bit0，以检查擦除或写入操作是否结束（全擦除指令耗时很长），如下是读状态寄存器的时序：
    在这里插入图片描述

硬件设计

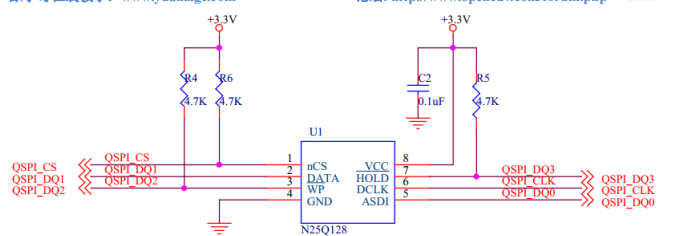

FLASH 芯片的硬件原理图较为简单，芯片本身就 8 个引脚，其原理图如下：
在这里插入图片描述

代码编写

代码一共分为3个模块，分别是 SPI 驱动模块、FLASH 驱动模块、FLASH 读写测试模块，其功能如下：
SPI 驱动模块；提供 SPI 总线收发数据的功能。
FLASH 驱动模块；基于 SPI 驱动模块实现 FLASH 的一些基本操作，如读 ID、写使能、写、擦除、读、读状态寄存器等。
FLASH 读写测试模块；利用 FLASH 驱动模块提供的 FLASH 基本操作进行 FLASH 读ID、擦除、写、读等测试，测试过程中状态 LED 常灭，测试出错状态 LED闪烁，测试完成状态 LED 常亮。

SPI 驱动模块

module spi_driver #(
	parameter SPI_CS_MAX = 1,					//片选数量
	parameter SPI_BITS = 8,						//SPI位宽
	parameter SPI_CLK_PERIOD = 4,				//SPI时钟周期，以系统时钟为参考，最小为4
	parameter SPI_MODE = 0,						//SPI模式
	parameter ALMOST_DONE_ADVANCE = 0,			//即将传输完成信号提前输出时间，小于SPI_CLK_PERIOD-1
	parameter ALMOST_IDLE_ADVANCE = 0			//即将空闲信号提前输出时间，小于SPI_CLK_PERIOD-1
)
(
	input sys_rst_n,							//系统复位
	input sys_clk,								//系统时钟

	input [SPI_BITS-1:0] tx_data,				//需要发送的数据
	input tr_start,								//启动传输

	output reg [SPI_BITS-1:0] rx_data,			//接收到的数据
	output reg tr_done,							//传输完成
	output reg almost_tr_done,					//传输即将完成

	output tr_idle,								//SPI空闲
	output reg almost_tr_idle,					//SPI即将空闲

	input [SPI_CS_MAX-1:0] sel_cs,				//片选设置

	output spi_clk,								//SPI时钟
	output spi_mosi,							//SPI MOSI
	input spi_miso,								//SPI MISO
	output [SPI_CS_MAX-1:0] spi_cs				//SPI片选
);

//SPI时钟周期，只能是偶数分频
localparam CLK_PERIOD = (SPI_CLK_PERIOD / 2 * 2);

//spi传输忙标志
reg tr_busy;

//SPI时钟周期计数器，按SPI时钟周期进行计数
reg [15:0] clk_period_count;

//传输bit计数
reg [7:0] bit_cnt;

//发送移位寄存器
reg [SPI_BITS-1:0] tx_shift_reg;
//接收移位寄存器
reg [SPI_BITS-1:0] rx_shift_reg;


//空闲标志
assign tr_idle = ~tr_busy;

//启动SPI传输
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		tr_busy <= 1'b0;
	else if((tr_start == 1'b1) && (tr_busy == 1'b0))
		tr_busy <= 1'b1;
	else if((tr_busy == 1'b1) && (bit_cnt == (SPI_BITS - 1)) && (clk_period_count == (CLK_PERIOD - 1)))
		tr_busy <= 1'b0;
end

//SPI即将空闲
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		almost_tr_idle <= 1'b1;
	else if((tr_start == 1'b1) && (almost_tr_idle == 1'b1))
		almost_tr_idle <= 1'b0;
	else if((almost_tr_idle == 1'b0) && (bit_cnt == (SPI_BITS - 1)) && (clk_period_count == (CLK_PERIOD - 1 - ALMOST_IDLE_ADVANCE)))
		almost_tr_idle <= 1'b1;
end

//按SPI时钟周期进行计数
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		clk_period_count <= 0;
	else if(tr_busy == 1'b1)
		if(clk_period_count < (CLK_PERIOD - 1))
			clk_period_count <= clk_period_count + 1;
		else
			clk_period_count <= 0;
	else
		clk_period_count <= 0;
end

//进行传输计数
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		bit_cnt <= 0;
	else if(tr_busy == 1'b1) begin
		if(clk_period_count == (CLK_PERIOD - 1)) begin
			if(bit_cnt < (SPI_BITS - 1))
				bit_cnt <= bit_cnt + 1;
		end
	end
	else
		bit_cnt <= 0;
end

//输出接收到的数据，接收完最后1bit时输出
always @(posedge sys_clk) begin
	if(!sys_rst_n) begin
		rx_data <= 0;
		tr_done <= 0;
	end
	else if((tr_busy == 1'b1) && (bit_cnt == (SPI_BITS - 1)) && (clk_period_count == (CLK_PERIOD - 1))) begin
		rx_data <= rx_shift_reg;
		tr_done <= 1;
	end
	else
		tr_done <= 0;
end

//输出传输完成预告
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		almost_tr_done <= 0;
	else if((tr_busy == 1'b1) && (bit_cnt == (SPI_BITS - 1)) && (clk_period_count == (CLK_PERIOD - 1 - ALMOST_DONE_ADVANCE)))
		almost_tr_done <= 1;
	else
		almost_tr_done <= 0;
end

generate
	if(SPI_MODE == 0) begin
		//输出SPI时钟，模式0
		//时钟默认为低电平，工作时前半段为低电平，后半段为高电平
		assign spi_clk = ((tr_busy == 1'b1) && (clk_period_count > (CLK_PERIOD / 2 - 1))) ? 1'b1 : 1'b0;
	end
	else if(SPI_MODE == 1) begin
		//输出SPI时钟，模式1
		//时钟默认为低电平，工作时前半段为高电平，后半段为低电平
		assign spi_clk = ((tr_busy == 1'b1) && (clk_period_count <= (CLK_PERIOD / 2 - 1))) ? 1'b1 : 1'b0;
	end
	else if(SPI_MODE == 2) begin
		//输出SPI时钟，模式2
		//时钟默认为高电平，工作时前半段为高电平，后半段为低电平
		assign spi_clk = ((tr_busy == 1'b1) && (clk_period_count > (CLK_PERIOD / 2 - 1))) ? 1'b0 : 1'b1;
	end
	else begin
		//输出SPI时钟，模式3
		//时钟默认为高电平，工作时前半段为高电平，后半段为低电平
		assign spi_clk = ((tr_busy == 1'b1) && (clk_period_count <= (CLK_PERIOD / 2 - 1))) ? 1'b0 : 1'b1;
	end
endgenerate

//启动时锁定数据，随后进行发送数据移位操作
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		tx_shift_reg <= (1 << SPI_BITS) - 1;
	else if((tr_start == 1'b1) && (tr_busy == 1'b0))
		tx_shift_reg <= tx_data;
	else if((tr_busy == 1'b1) && (bit_cnt < (SPI_BITS - 1)) && (clk_period_count == (CLK_PERIOD - 1)))
		tx_shift_reg <= {
   tx_shift_reg[6:0], tx_shift_reg[7]};
end
//输出SPI MOSI
assign spi_mosi = tx_shift_reg[7];

//采样SPI MOSI
//在时钟周期的3/4处采样
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		rx_shift_reg <= 0;
	else if(tr_busy == 1'b1) begin
		if(clk_period_count == (CLK_PERIOD - CLK_PERIOD / 4 - 1))
			rx_shift_reg = {
   rx_shift_reg[6:0], spi_miso};
	end
	else
		rx_shift_reg <= 0;
end

//输出片选信号
assign spi_cs = sel_cs;

endmodule

FLASH 驱动模块

module flash_driver  #(
	parameter SPI_CLK_PERIOD = 4,
	parameter SPI_CS_DELAY = 500,
	parameter DATA_REQ_ADVANCE = 1
)
(
	input sys_rst_n,
	input sys_clk,

	input flash_start,
	input [7:0] flash_cmd,
	input [24:0] flash_addr,

	input [8:0] wr_data_len,
	input [7:0] wr_data,
	output wr_data_req,

	input [8:0] rd_data_len,
	output [7:0] rd_data,
	output rd_data_flag,

	output reg [23:0] flash_id,
	output reg flash_id_flag,

	output reg [7:0] flash_sr_reg,
	output reg flash_sr_reg_flag,

	output flash_idle,

	output spi_clk,
	output spi_mosi,
	input spi_miso,
	output spi_cs
);

//状态机的状态
localparam IDLE_STATE = 8'h01;			//空闲状态
localparam RDID_STATE = 8'h02;			//读FLASH ID状态
localparam WREN_STATE = 8'h04;			//写使能状态
localparam SSE_STATE = 8'h08;			//子扇区擦除状态
localparam BE_STATE = 8'h10;			//全擦除
localparam READ_STATE = 8'h20;			//读状态
localparam PP_STATE = 8'h40;			//写状态(页编程)
localparam RDSR_STATE = 8'h80;			//读状态寄存器状态

//指令集
localparam RDID_CMD = 8'h9f;			//读ID指令
localparam WREN_CMD = 8'h06;			//写使能指令
localparam SSE_CMD = 8'h20;				//子扇区擦除指令
localparam BE_CMD = 8'hc7;				//全擦除指令
localparam READ_CMD = 8'h0b;			//读指令
localparam PP_CMD = 8'h02;				//写指令(页编程)
localparam RDSR_CMD = 8'h05;			//读状态寄存器指令

//传输计数
reg [15:0] tx_count;
reg [15:0] rx_count;

//当前状态
reg [7:0] current_state;
//下一刻的状态
reg [7:0] next_state;
//当前状态结束标志，切换到下一个状态
reg state_done;

//片选前延时
reg [16:0] cs_front_delay_count;
//片选后延时
reg [16:0] cs_back_delay_count;
//指令操作延时，部分命令发送完成后需要延时
reg [16:0] cmd_back_ddelay_count;

//SPI需要发送的数据
reg [7:0] spi_tx_data;
//启动SPI发送
reg spi_tr_start;
//SPI片选控制
reg spi_ctrl_cs;

//SPI接收到的数据
wire [7:0] spi_rx_data;
//SPI传输完成
wire spi_tr_done;
//SPI即将传输完成
wire spi_almost_tr_done;

//SPI空闲
wire spi_tr_idle;
//SPI即将空闲
wire spi_almost_tr_idle;

//状态跳转
always @(posedge sys_clk)begin
	if(!sys_rst_n)
		current_state <= IDLE_STATE;
	else
		current_state <= next_state;
end

//根据当前状态确定下一刻状态
always @(*)begin
	case(current_state)
		IDLE_STATE: begin
			if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == RDID_CMD))
				next_state = RDID_STATE;
			else if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == WREN_CMD))
				next_state = WREN_STATE;
			else if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == SSE_CMD))
				next_state = SSE_STATE;
			else if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == BE_CMD))
				next_state = BE_STATE;
			else if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == READ_CMD))
				next_state = READ_STATE;
			else if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == PP_CMD))
				next_state = PP_STATE;
			else if((state_done == 1'b0) && (flash_start == 1'b1) && (flash_cmd == RDSR_CMD))
				next_state = RDSR_STATE;
			else
				next_state = IDLE_STATE;
		end
		RDID_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = RDID_STATE;
		end
		WREN_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = WREN_STATE;
		end
		SSE_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = SSE_STATE;
			end
		BE_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = BE_STATE;
		end
		READ_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = READ_STATE;
		end
		PP_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = PP_STATE;
		end
		RDSR_STATE: begin
			if(state_done == 1'b1)
				next_state = IDLE_STATE;
			else
				next_state = RDSR_STATE;
		end
		default:
			next_state = IDLE_STATE;
	endcase
end

//空闲标志输出
assign flash_idle = ((current_state == IDLE_STATE) && (state_done == 1'b0)) ? 1'b1 : 1'b0;

//进行计数器计数，输出延时信号
always @(posedge sys_clk) begin
	if(!sys_rst_n) begin
		cs_front_delay_count <= 0;
		cs_back_delay_count <= 0;
		cmd_back_ddelay_count <= 0;
		state_done <= 1'b0;
	end
	else begin
		case(current_state)
			IDLE_STATE: begin
				cs_front_delay_count <= 0;
				cs_back_delay_count <= 0
最低0.47元/天 解锁文章
SPI控制Flash读写
weixin_56481118的博客
03-27 6970
1.SPI(Serial Peripheral Interface)是一种高速、全双工、同步串行通信总线，由摩托摩拉公司推出。2.优缺点：全双工通信，通信方式简单，相对数据传输速度较快；SPI没有应答机制确认数据是否接收，数据可靠性上有一定缺陷。（相对IIC协议）。16Mbit，一共32个扇区，每个扇区256页，每页256字节，Flash断电后数据不会擦除1.2 SPI模式支持：M25P16支持SPI模式0和模式31.3 引脚。
SPI---FLASH(W25Q128)
最新发布
2301_76762351的博客
06-20 2661
SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚。
STM32学习笔记（16）——（SPI续）读写串行Flash
Mount256的博客
08-16 3242
STM32学习笔记（16）——（SPI续）读写串行Flash一、Flash的基本知识1. Flash概要2. Flash的存储方式与读写特性二、Flash芯片介绍：W25Q641. 引脚说明2. 状态寄存器（STATUS REGISTER）BUSY位3. 命令（INSTRUCTIONS）三、使用 STM32 读写 Flash1. 初始化 SPI 结构体2. 主机发送一字节数据3. 读取 Flash ID 号（JEDEC ID, 0x9F）4. 写使能（Write Enable, 0x06）和读取状态寄存器（
聚辰Giantec SPI Nor Flash GT25Q40学习笔记(二)———SPI Flash引脚定义、接线方式、功能
l_zlong的博客
06-13 9415
这章用来记录flash芯片的引脚定义、接线方式、功能概述，以及注意事项这款flash一共有8个引脚，主要有:CS#:片选，又可以叫做NSS、CE、SSEL，主要作用是拉低时，使能芯片，由master控制，告诉对应的slave我在向你发消息，用来区分并行连接时哪个slave需要回应master的消息。VCC:供电该芯片的供电范围是1.65~3.6V之间，有max 0.6v的上下容错DO：DATA OUT芯片的输出脚，作为slave时接在MISO(master in slave out)的线上。
spi 读写总结
xmzzy2012的专栏
11-11 8876
SPI协议是主从模式：从机不主动发起访问，总是被动执行操作。 CSN：片选信号。 SCK：时钟信号。 MOSI:master output slave input,即主机输出从机输入。可以理解主机写从设备。 MISO:master input slave output,即主机输入从机输出。可以理解主机读从设备。 SPI全称:Serial Peripheral interface,即串
SPI协议（一）：读SPI_Flash（M25P16）设备ID
jiguangshen的博客
05-09 5235
一 SPI通信协议 串行外围设备接口(Serial Peripheral Interface，SPI)是一种高速、全双工、同步通讯协议，广泛应用于EEPROM、Flash、ADC、DSP等器件控制和数据传输。SPI协议主要包含CS_N、SCK、MOSI、MISO信号线，它们的作用如下： (1) 片选信号线 (Chip Select，CS_N)：SPI协议中没有设备地址，通过将从设比的CS_N设置为低电平来选择从设备，整个SPI通讯以CS_N信号线为低电平开始，以CS_N线为...
ch341读写spi flash源代码_341读写spiflash_ch341读写spiflash源代码_Vc_
09-30
在"ch341读写spiflash_ch341读写spiflash源代码"中，开发者使用VC编写程序，通过CH341驱动来实现SPI协议。这个驱动程序可能包括以下关键部分： 1. **初始化**：初始化CH341芯片，设置其工作模式为SPI，并配置适当的...
FPGA的SPI Verilog源码，读写flash芯片
10-13
在本文中，我们将深入探讨如何使用Verilog编程语言在FPGA上实现SPI（Serial Peripheral Interface）协议，以读写SPI接口的flash芯片。这个项目特别针对Altera的Cyclone IV E系列FPGA，例如EP4CE10F17C8，并且已经...
w25x16 SPI FLASH读写 串口监测输出STC8A8K单片机KEIL工程文件源码.zip
11-16
w25x16 SPI FLASH读写 串口监测输出STC8A8K单片机KEIL工程文件源码 FLASH w25x16 2M外部flash测试 W25X16芯片，就是16Mbit 一byte等于8bit 也就是2M字节的存储空间。 256bytes为一页 4Kbytes为一个Sector ...
华邦W25系列SPI FLASH读写C语语言动源码（单片机）.zip
07-09
华邦W25系列SPI FLASH读写C语语言动源码（单片机）,已在STM32单片机调试测试，可以做为你的学习设计参考。 ain.c文件： #include "stm32f10x_it.h" #include"hw_conf.h" #include "spi_flash.h" void delay(int d);...
FPGA模块——SPI协议（读写FLASH）
Treasureljc的博客
11-25 5064
有个输入时序的要求 开始时CS拉低等待（tSLCH要求最小5ns）再开始， 结束时CS拉高等待（tSHSL用100ns ）再进行下一次操作。写使能：开始时CS拉低等待（tSLCH要求最小5ns）再开始，结束时CS拉高等待（tSHSL取100ns ）再进行下一次操作。方便进行读取和局部操作。100m时钟和clk_cnt配合进行数据的读取和输出（clk_cnt有等于1和0的时候）主机和从机在时钟上升沿放入要输出的数据，在时钟下降沿读取要输入的数据。数据写多了会把之前的数据覆盖掉，要判断操作是否完成。
SPI（下）——读写串行FLASH实验
yazhouren的专栏
12-01 4450
origin: https://zhuanlan.zhihu.com/p/27489167 前两篇文章介绍了SPI协议的基础概念和通讯过程的时序，这篇可以进入实践，完成一个小小的读写实验了。 从设备硬件特性 实验用的从设备是串行FLASH存储芯片W25Q64，这是一种使用SPI协议进行通讯的NOR FLASH存储器。这是一个64M位（即8M字节）的串行闪存，有0~127个块，每个块64KB，
【原创】【SPI】SPI Flash介绍
热门推荐
VillaOning的博客
03-25 7万+
一、这是个什么玩意首先它是个Flash，Flash是什么东西就不多说了（非易失性存储介质），分为NOR和NAND两种（NOR和NAND的区别本篇不做介绍）。SPI一种通信接口。那么严格的来说SPI Flash是一种使用SPI通信的Flash，即，可能指NOR也可能是NAND。但现在大部分情况默认下人们说的SPI Flash指的是SPI NorFlash。早期Norflash的接口是parallel...
SPI-flash操作笔记
weixin_45482954的博客
07-07 580
在STM32上，对于外部储存芯片，直接配置MCU和他们的引脚就可以了。 W25Qxx一次擦除为一个扇区（4K），一次写入为1页（256字节，这个字节是最多的，也可以只写1字节）。 SPI的自动地址增长，应该是只在这一页里面会自动增长，所以一次性最多写入的字节数为一页（256字节）,然后就要将地址指针跳转到下一页去。（这是分析正点原子的源码得到的结论）。 针对STM32自己本身自带的flash。写操作的时候，不能从flash执行代码或数据。（因为STM32的代码是可以直接在flash上执行的，也就是说可以不用
SPI Flash为何需要24位地址线？
u010743406的博客
03-04 1580
128M bit = 16M byte = 0X100 0000, 这样需要24位地址线就可以访问16M空间了。刚开始误以为flash时128M字节的大小，算了下128MB=0x800 0000, 地址线至少需要27位.由于现在的SPI 协议手册里都是24位地址线宽度，就限制了flash的最大存储容量只能是16M。以W25Q128 flash为例，芯片手册规定对于flash的读写地址长度位24bit。后来发现芯片手册里写的flash容量是128M bit。
SPI FLASH的读写
weixin_43498765的博客
03-10 2138
qspi flash基础介绍，3字节4字节的理解和应用
SPI协议详细总结附实例图文讲解通信过程（快速掌握）
Luckiers的博客
06-20 2万+
SPI(Serial Peripheral Interface，串行外设接口) 协议是一种高速高效率、全双工的通信总线，允许CPu与低速的外围设备之间进行同步串行数据的传输，主要是用同步的时钟信号对串行的数据同时进行发送和接收操作，从而实现全双工。常用于短距离通讯，主要是在嵌入式系统中。SPI接口在芯片内部只占用四根线，主要有两条数据线、一根片选线和一根时钟信号线。这四根线分别对应SPI协议传输时的四种信号，分别有主机输出信号MOSI、从机输入信号MISO、片选信号sS n以及输出的时钟信号SCK。
SPI NAND FLASH小结
u011280717的博客
07-12 1万+
文章目录1 SPI NAND接口2 寻址常用型号3 Feature寄存器MX35LFxGE4AB4 读时序 1 SPI NAND接口 一般来说，SPI的接口就是6个IO，CS, CLK, SI, SO, WP, HOLD。 IO位数 输入 输出 Single SI SO Dual SI SI(IO0), SO(IO1) Quad SI SI(IO0), SO(IO1), ...
NOR FLASH闪存芯片ID应用之软件保护场景
aiot_bigbear的专栏,关注我获取最新技术文章信息与海量资源~
08-07 1517
其实就是单片机在执行对25系列芯片的读写工作时需要先检查该芯片是不是单片机程序预先设定的厂商芯片（程序开发人员预设），假如检测到25系列的芯片ID不是预设的厂商ID则单片机终止读写工作，也就造成我们通常说的无法识别的情况。每个厂家的25系列nor flash闪存芯片（华邦，旺宏，gd等都会有自己的厂商ID注明，在产品应用时，可以选择需要识别厂商ID和忽略厂商ID。知道的小伙伴可以留言评论看看。则是单片机读写时不需要核对存储芯片的ID，直接读取内部存储数据，针对这种客户，所有对应的存储芯片都是可以使用的。..
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
