今日用到了这几个函数/类,小记一下函数的各个参数以及用法。

KeyPoint特征点类

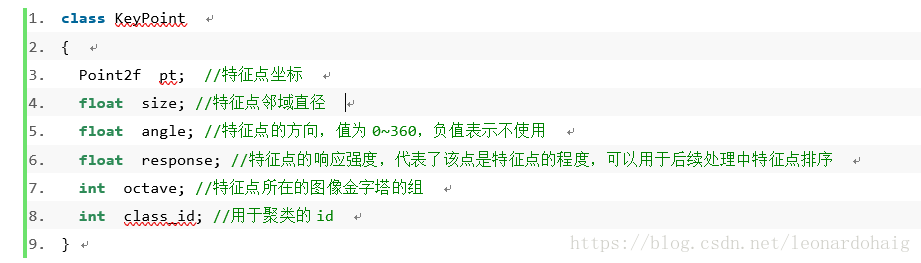

保存特征点各种信息的KeyPoint类在使用中是不透明的,我们来看看KeyPoint类的主要属性:

主要包含的特征点信息有:位置、邻域直径、特征的方向、响应强度、多尺度信息和分类等。特征点匹配的实现就是通过逐个匹配特征点的这些信息。

drawKeypoints特征点绘制

opencv提供了一个快速绘制特征点的函数drawKeypoints,函数原型:





第一个参数image:原始图像,可以使三通道或单通道图像;

第二个参数keypoints:特征点向量,向量内每一个元素是一个KeyPoint对象,包含了特征点的各种属性信息;

第三个参数outImage:特征点绘制的画布图像,可以是原图像;

第四个参数color:绘制的特征点的颜色信息,默认绘制的是随机彩色;

第五个参数flags:特征点的绘制模式,其实就是设置特征点的那些信息需要绘制,那些不需要绘制,有以下几种模式可选:

DEFAULT只绘制特征点的坐标点,显示在图像上就是一个个小圆点,每个小圆点的圆心坐标都是特征点的坐标。

DRAW_OVER_OUTIMG:函数不创建输出的图像,而是直接在输出图像变量空间绘制,要求本身输出图像变量就是一个初始化好了的,sizetype都是已经初始化好的变量
  NOT_DRAW_SINGLE_POINTS:单点的特征点不被绘制

DRAW_RICH_KEYPOINTS:绘制特征点的时候绘制的是一个个带有方向的圆,这种方法同时显示图像的坐标,size,和方向,是最能显示特征的一种绘制方式。

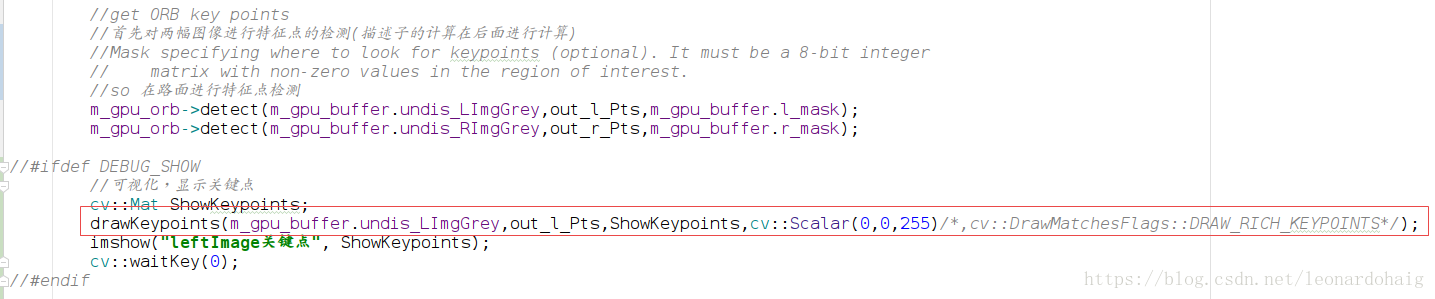

使用方法如下:



drawMatches函数参数介绍
