前言

RFC2544是IETF制定的网络设备性能测试国际标准，专门用于评估交换机路由器等通信设备的吞吐量、丢包率、时延和背靠背四项核心指标‌。Spirent TestCenter是思博伦提供的网络测试平台，内置RFC2544标准测试套件，可以实现自动化测试RFC2544，并生成标准化报告，包含延迟分布、丢包率曲线等可视化数据‌.本文介绍使用TestCenter测试路由器产品PPPOE的RFC2544时延的详细步骤，欢迎大家关注、收藏和转发！

时延概念

时延定义

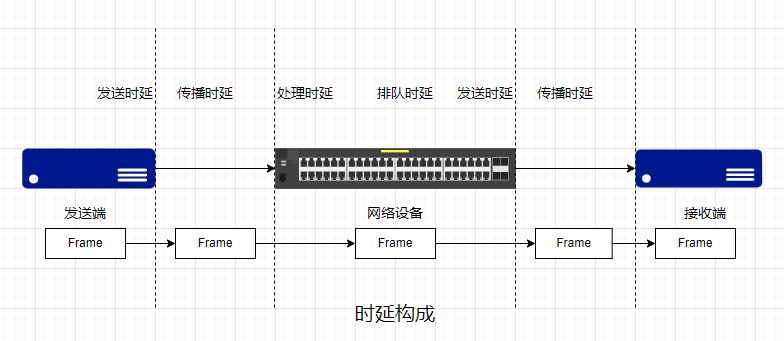

时延（Delay/Latency）指数据从网络一端传输到另一端所需的总时间，是衡量网络性能的核心指标之一‌。

时延概念可以参考文章《【网络基础】时延简介--一文说清楚LILO、LIFO和FIFO三种时延的区别》

时延分类

根据网络设备对时延的影响，RFC标准中定义了三种时延：转发时延（LILO，后进后出）、存储转发时延（LIFO，后进先出）和直通时延（FIFO，先进先出）

转发时延：数据帧的最后一个bit到达网络设备，到数据帧最后一个bit离开网络设备的时间间隔，简称为LILO（Last In Last Out）；

存储转发时延：数据帧的最后一个bit到达网络设备，到数据帧第一个bit离开网络设备的时间间隔，简称为LIFO（Last In First Out）；

直通转发时延：数据帧的第一个bit到达网络设备，到数据帧第一个bit离开网络设备的时间间隔，简称为FIFO（First In First Out）。

RFC2544时延测试

具体测试方法如下：

时延类型：按需求选择时延类型，默认测试转发时延（LILO）；交换机大部分默认是存储转发模式，如果测试直通时延务必先修改为直通模式；

负载范围：RFC要求测试负载等于吞吐量（无丢包最大转发速率）的时延；同时测试一系列负载下的时延，如100%, 90%, 80%等, ，全面评估网络产品的在不同负载下的时延；

‌步长调整‌：根据吞吐量以及要测试负载设置开始速率和结束速率，以及步长值；

‌帧长覆盖‌：需测试64、128、256、512、768、1024、1280、1518等典型字节，以评估转发小字节、大字节不同场景的丢包率；

‌测试时长：RFC建议每轮测试持续60秒；

测试轮次：RFC要求至少测试20次，然后计算平均值作为最终报告结果。为了快速演示，可设为1次；

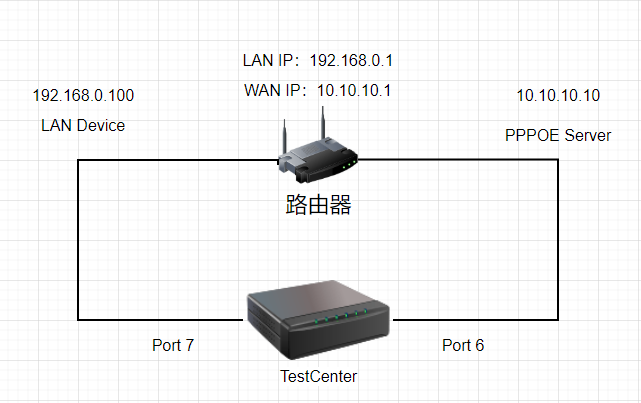

测试拓扑

TestCenter的Port7接口连接到路由器的LAN口，Port7接口连到路由器的WAN口

在Port6建立PPPOE服务器，路由器向PPPOE服务器进行PPPOE拨号建立PPPOE会话

在Port7建立LAN Device模拟LAN侧的终端，与Port6上的PPPOE服务器之间互相发数据流

搭建PPPOE测试环境

参考往期文章《【手把手教】Testcenter测试PPPOE性能》搭建PPPOE测试环境

创建RFC2544测试任务

TestCenter支持通过向导创建RFC2544丢包率测试任务

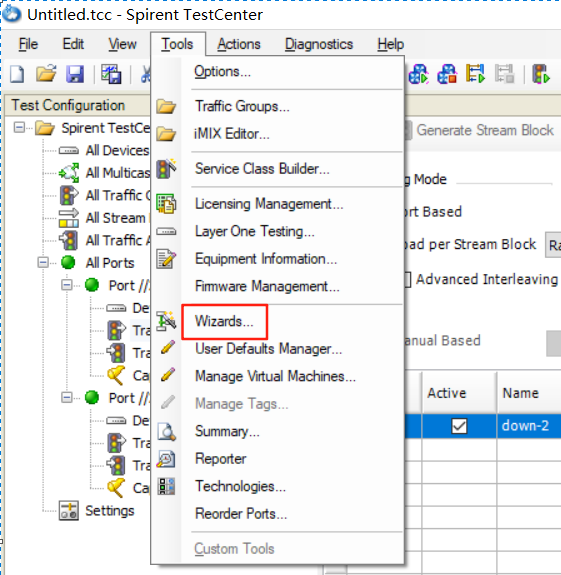

1、依次点击【Tools】--【Wizards】，打开创建向导

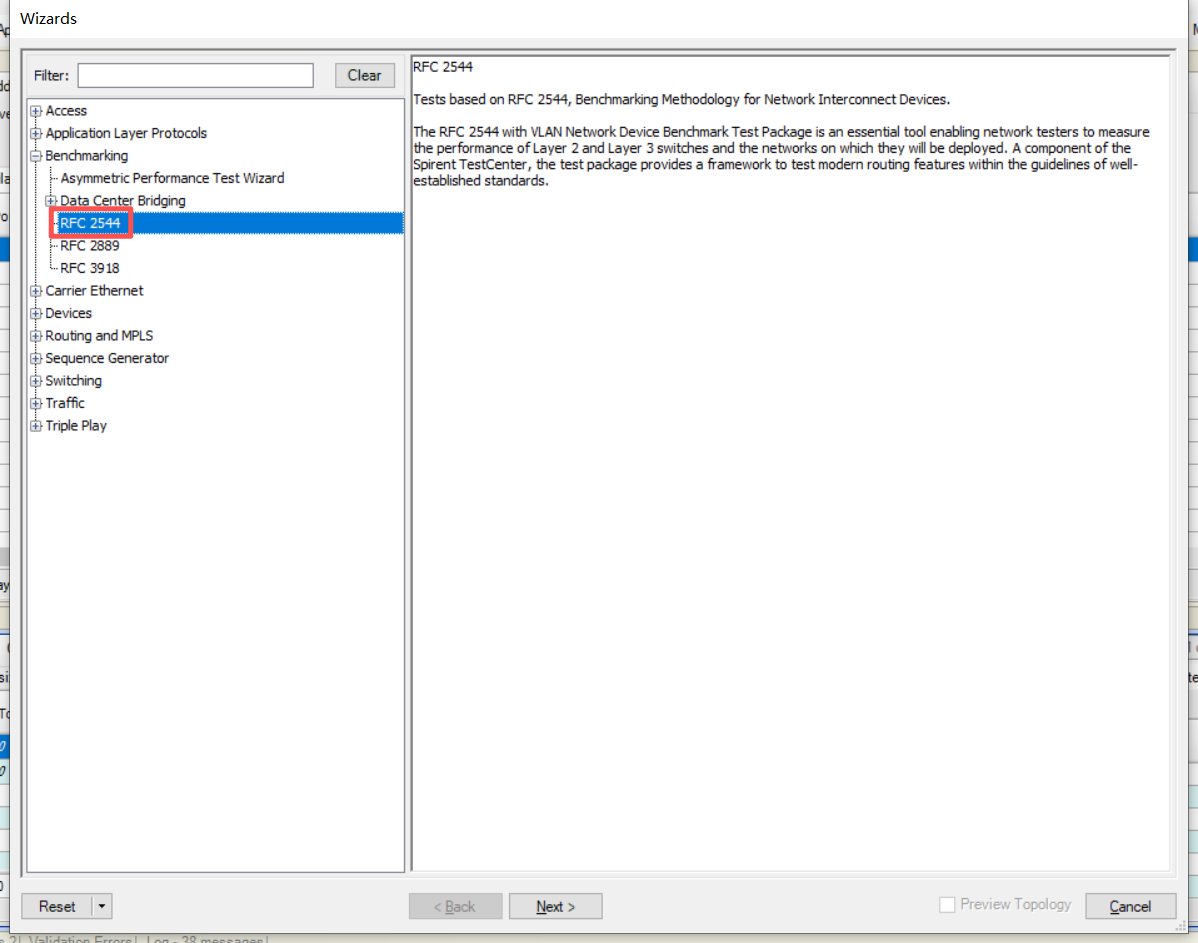

2、TestCenter支持很多测试项，点击【Benchmarking】--【RFC 2544】，打开RFC 2544系列测试

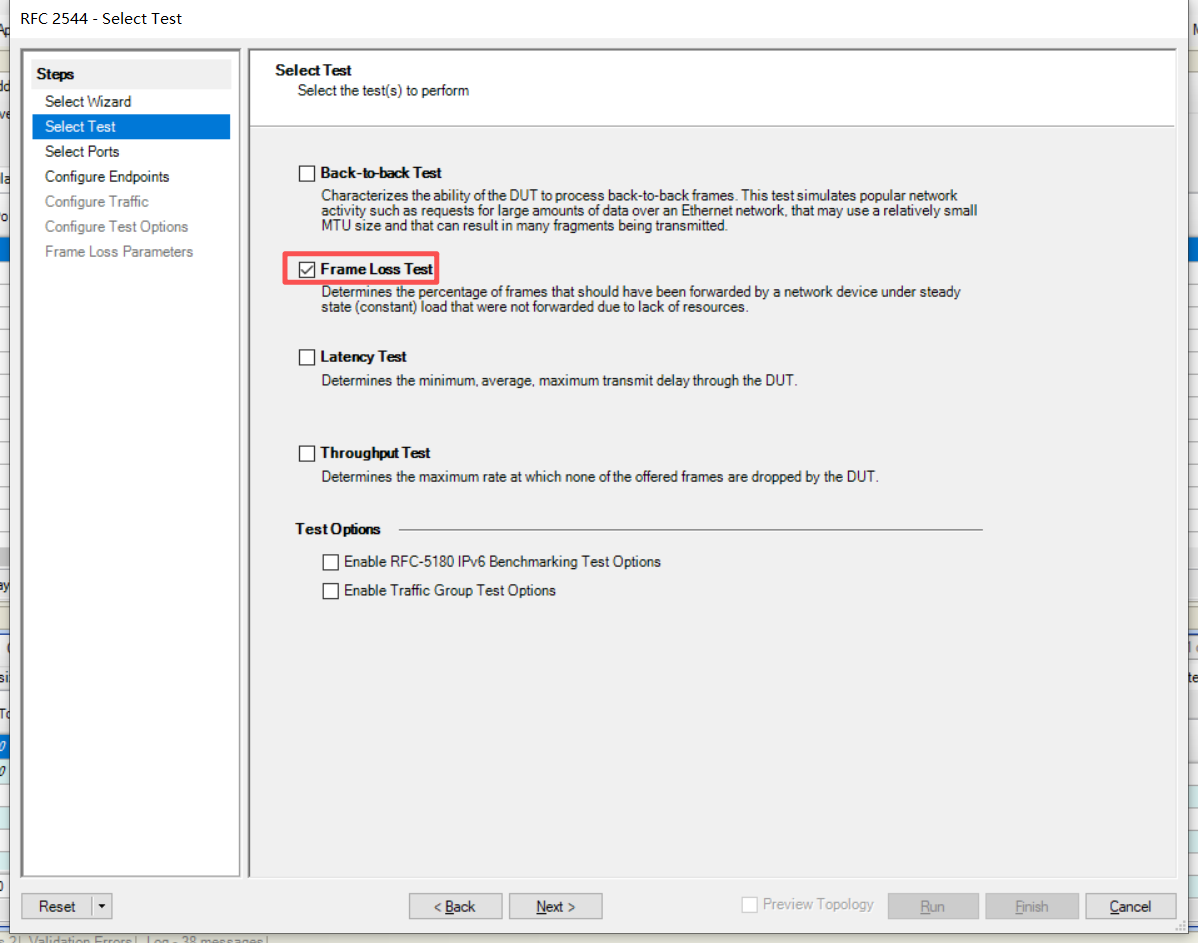

3、RFC2544 包含吞吐性能测试、时延测试等等，勾选【Frame Loss Test】，选择吞吐性能测试

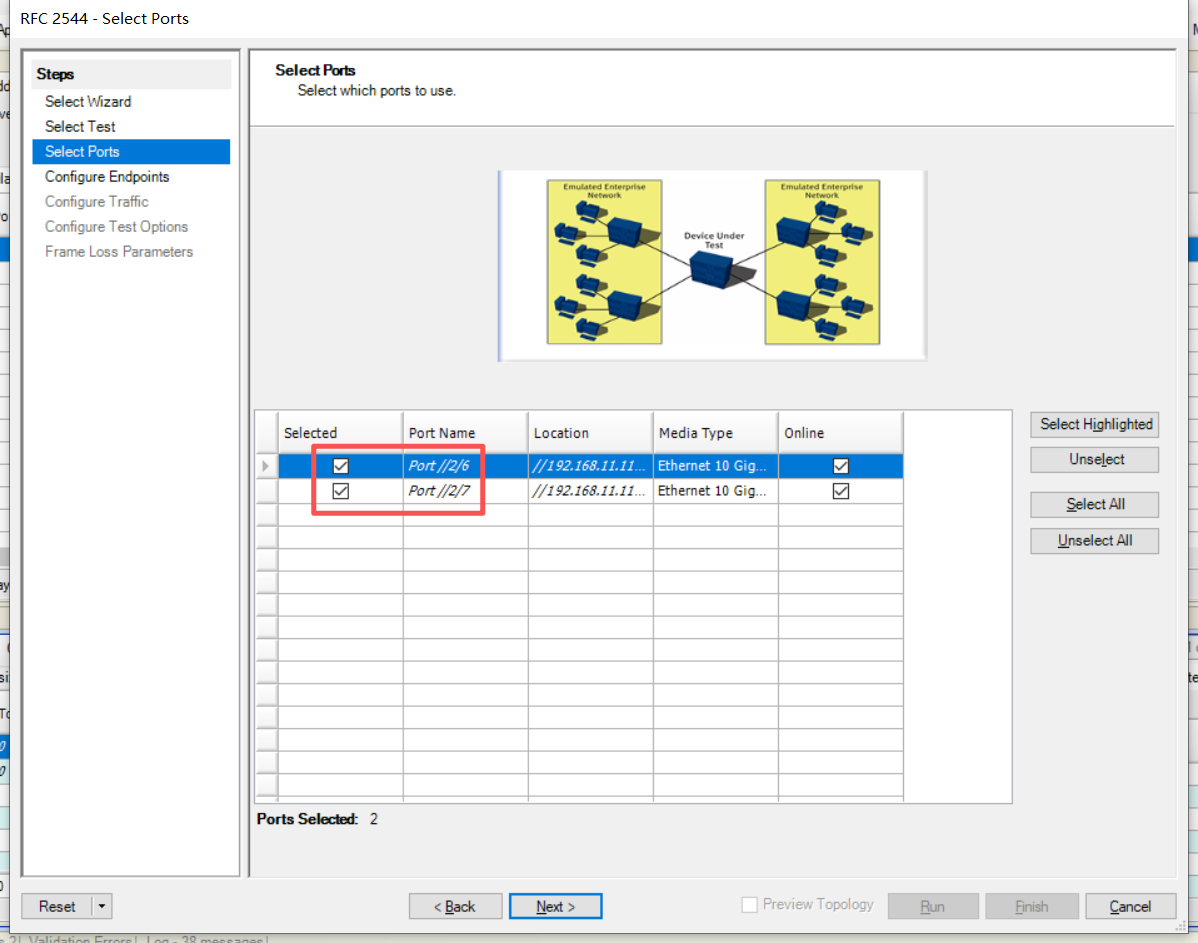

4、在【Select Port】页面，默认勾选之前使用的两个接口port6和port7，保持不变，进入下一步

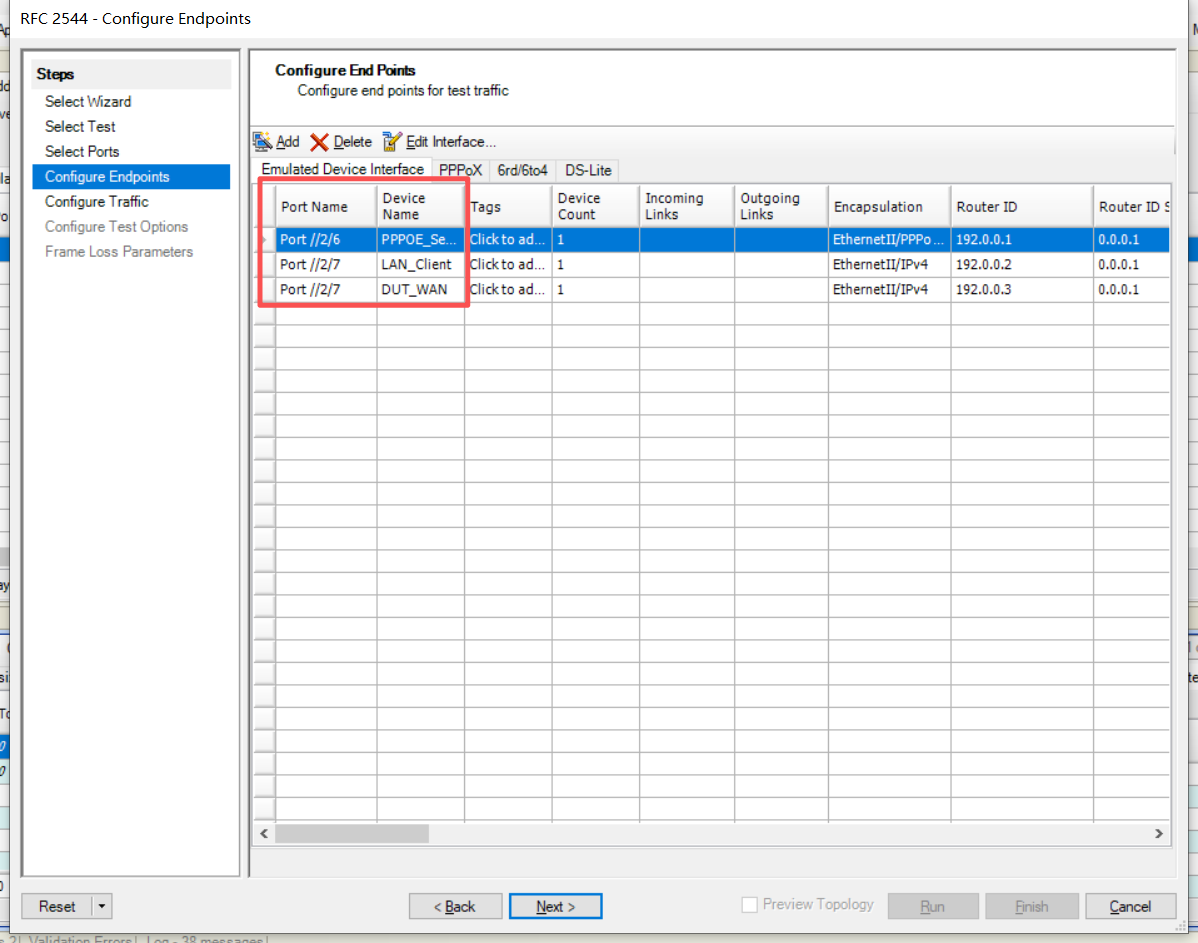

5、在【Configure Endpoints】页面，默认配置了前面三个device，保持不变，进入下一步

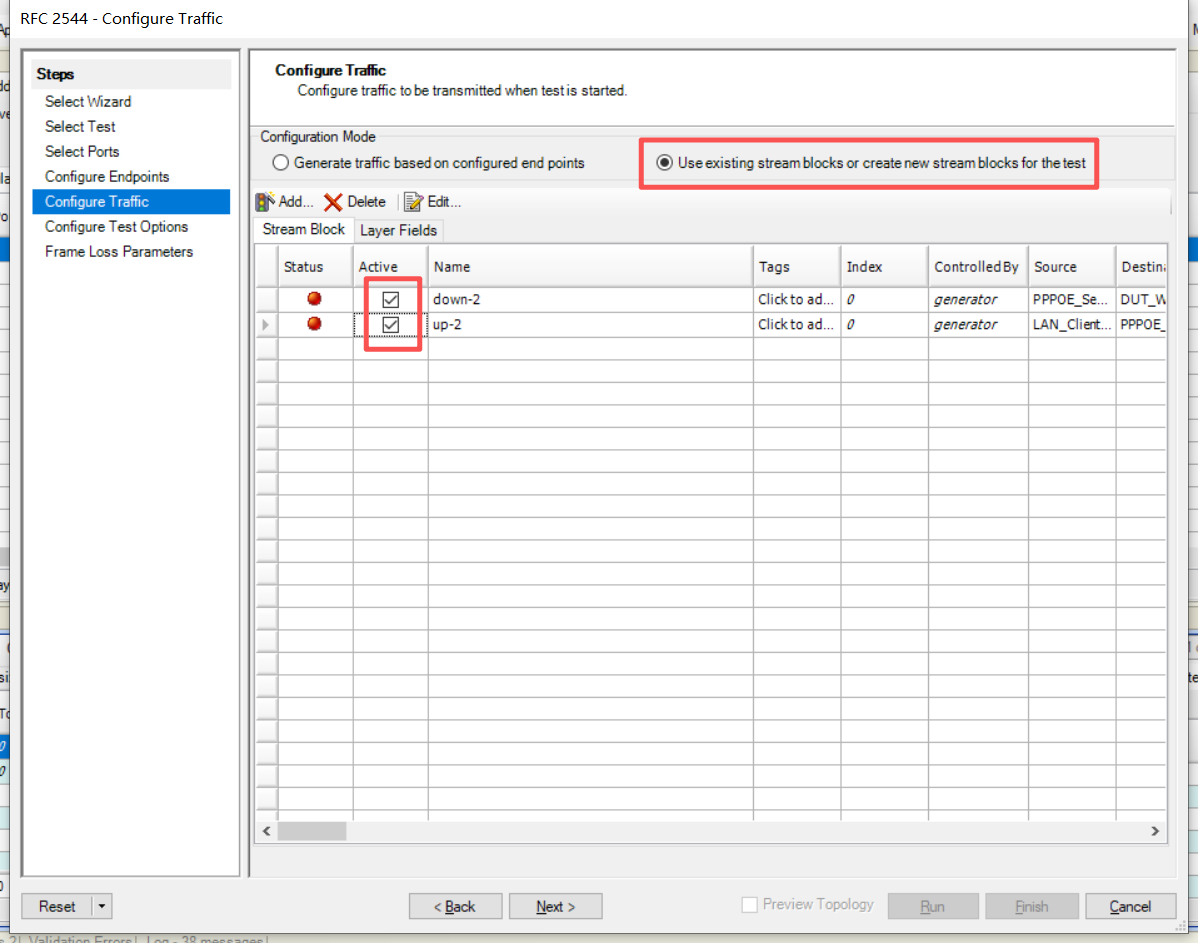

6、在【Configure Traffic】页面，勾选【Use existing stream blocks...】,勾选创建的上行流up-2

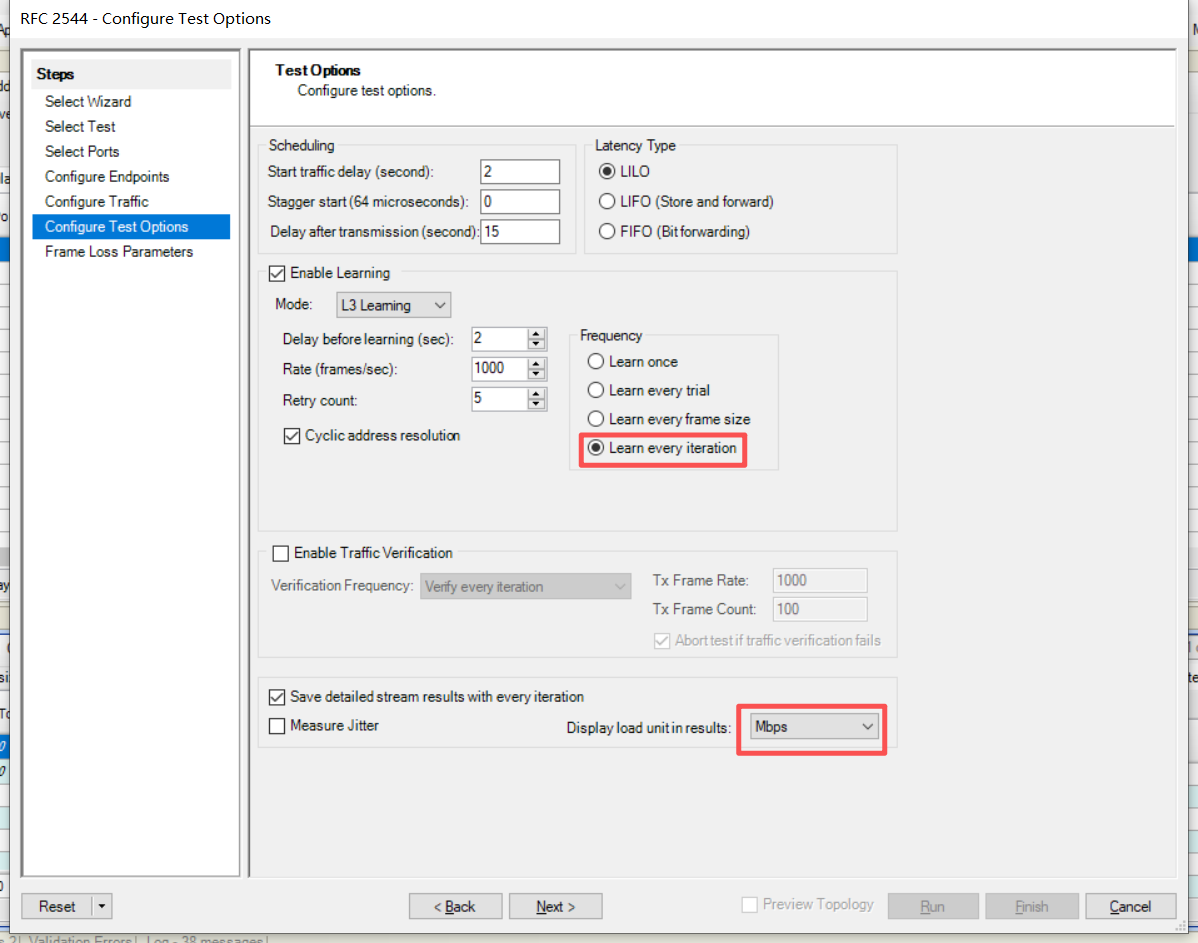

7、在【Configure Test Options】页面，勾选【Learn every iteration】，每次测试前都学一次mac，避免因为mac老化导致测试发流不通；【Display load unit in result】选择Mbps，结果单位选择成Mbps，方便查看结果

Latency type

LILO：转发时延

LIFO：存储转发时延

FIFO：直通转发时延

根据网络设备类型和测试需求选择时延类型，默认测试转发时延。

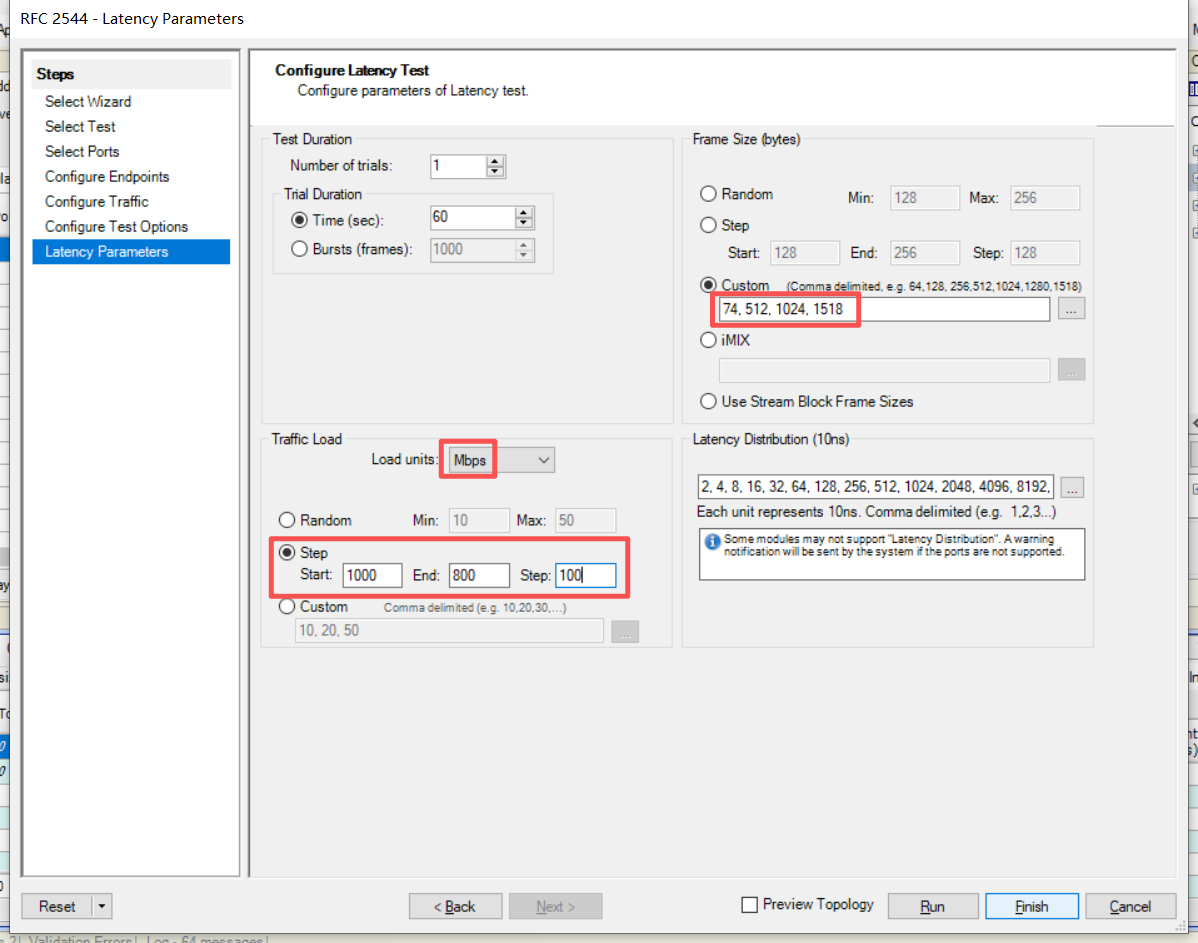

8、在【Latency Parameters】页面

Number of trials：测试次数，按RFC2544时延测试要求，至少需要测试20次然后计算平均值作为结果，下图设成只测一次是为了缩短演示时间。

Custom：自定义要测试的字节，PPPOE可以填写74、128等典型字节（注意：测试字节与WAN类型等相关，可以参考往期文章）

Load Unit：发流负载的单位，支持按接口速率百分比和Mbps等，推荐选择Mbps；

Step：按步进方式测试；Start 1000，End 800，Step 100，表示从1000Mbps（Mbps是因为Load Unit设置成Mbps）开始测到800Mbps，步进值是100Mbps，即测试1000Mbps、900Mbps、800Mbps；

Latency Distrbution(10ns)：时延区间，设置16个值作为区间边际点，点击...按钮可以修改边际值；例如前四个值设成2，4，8，16，分别代表0~20ns，20ns~40ns，40ns~8ns，80ns~160ns四个时延区间，时延测试的帧会统计到各个区间内，这样就可以详细统计时延的分布情况。需要注意的是，部分板卡不支持此功能。

设置完成后，点击【finish】完成双向行流RFC2544时延测试的任务创建；
