前言

RFC2544是IETF制定的网络设备性能测试国际标准，专门用于评估交换机路由器等通信设备的吞吐量、丢包率、延时和背靠背四项核心指标‌。Spirent TestCenter是思博伦提供的网络测试平台，内置RFC2544标准测试套件，可以实现自动化测试RFC2544，并生成标准化报告，包含延迟分布、丢包率曲线等可视化数据‌.本文介绍使用TestCenter测试路由器产品PPPOE的RFC2544丢包率的详细步骤，欢迎大家关注、收藏和转发！

基本概念

丢包定义

丢包(Packet Loss)是指在数据通信过程中，数据包在传输过程中由于各种原因未能成功到达目标地址的现象‌。

技术特征

‌传输中断‌：表现为连接突然断开或通信过程意外终止‌

‌性能下降‌：导致数据传输效率降低，延迟增加‌

‌数据不完整‌：接收端获取的信息量少于发送端实际发送量‌

典型表现

网页加载缓慢或部分内容无法显示

视频画面出现卡顿、雪花等

网络游戏中角色瞬移或操作延迟‌

微信语音出现听不清、完全听不到对方声音

RFC2544丢包测试

丢包率指在稳定负载下，因资源不足未能转发的帧占总应转发帧的百分比‌，是网络设备在超负荷状态下性能的核心指标之一；RFC2544丢包测试定义网络设备丢包率的测试方法，是交换机、路由器产品的关键测试项，具体测试方法如下：

负载范围‌：确定吞吐量（无丢包最大转发速率）与最大传输速率；如果吞吐量等于最大传输速率，说明网络设备可以在以最大传输速率转发报文而无任何丢包，则不需要测试丢包率；

‌步长调整‌：若吞吐量未知，需从100%最大速率开始，以一定步长递减，直至连续两次测试无丢包‌；若已知吞吐量，则从最低负载逐步增加‌。

‌帧长覆盖‌：需测试64、128、256、512、768、1024、1280、1518等典型字节，以评估转发小字节、大字节不同场景的丢包率；

‌测试时长：每个字节测试60秒到1小时，根据产品需求选择测试时长，对产品稳定性要求越高测试时长越长。

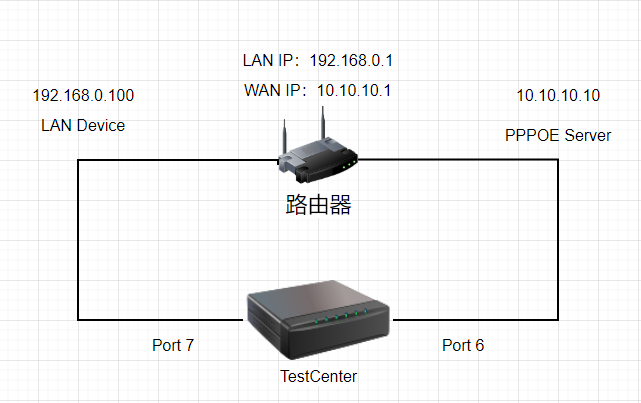

测试拓扑

TestCenter的Port7接口连接到路由器的LAN口，Port7接口连到路由器的WAN口

在Port6建立PPPOE服务器，路由器向PPPOE服务器进行PPPOE拨号建立PPPOE会话

在Port7建立LAN Device模拟LAN侧的终端，与Port6上的PPPOE服务器之间互相发数据流

搭建PPPOE测试环境

参考往期文章《【手把手教】Testcenter测试PPPOE性能》搭建PPPOE测试环境

创建RFC2544测试任务

TestCenter支持通过向导创建RFC2544丢包率测试任务

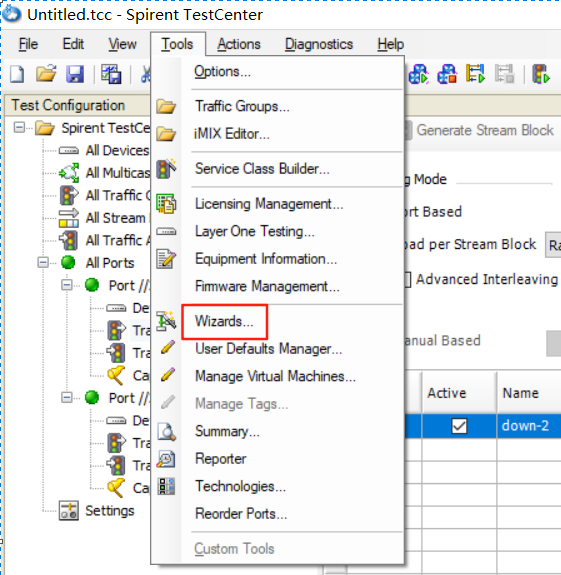

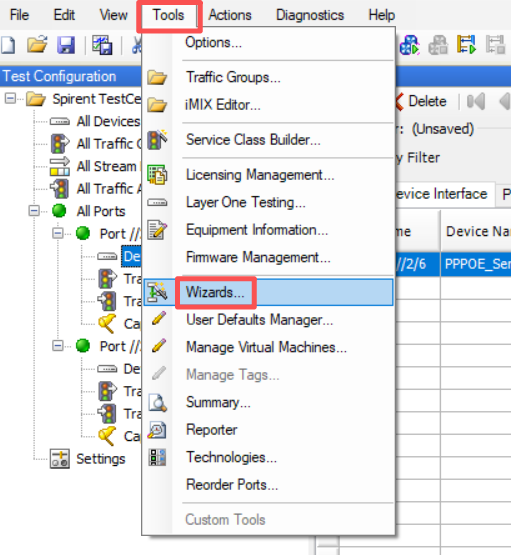

1、依次点击【Tools】--【Wizards】，打开创建向导

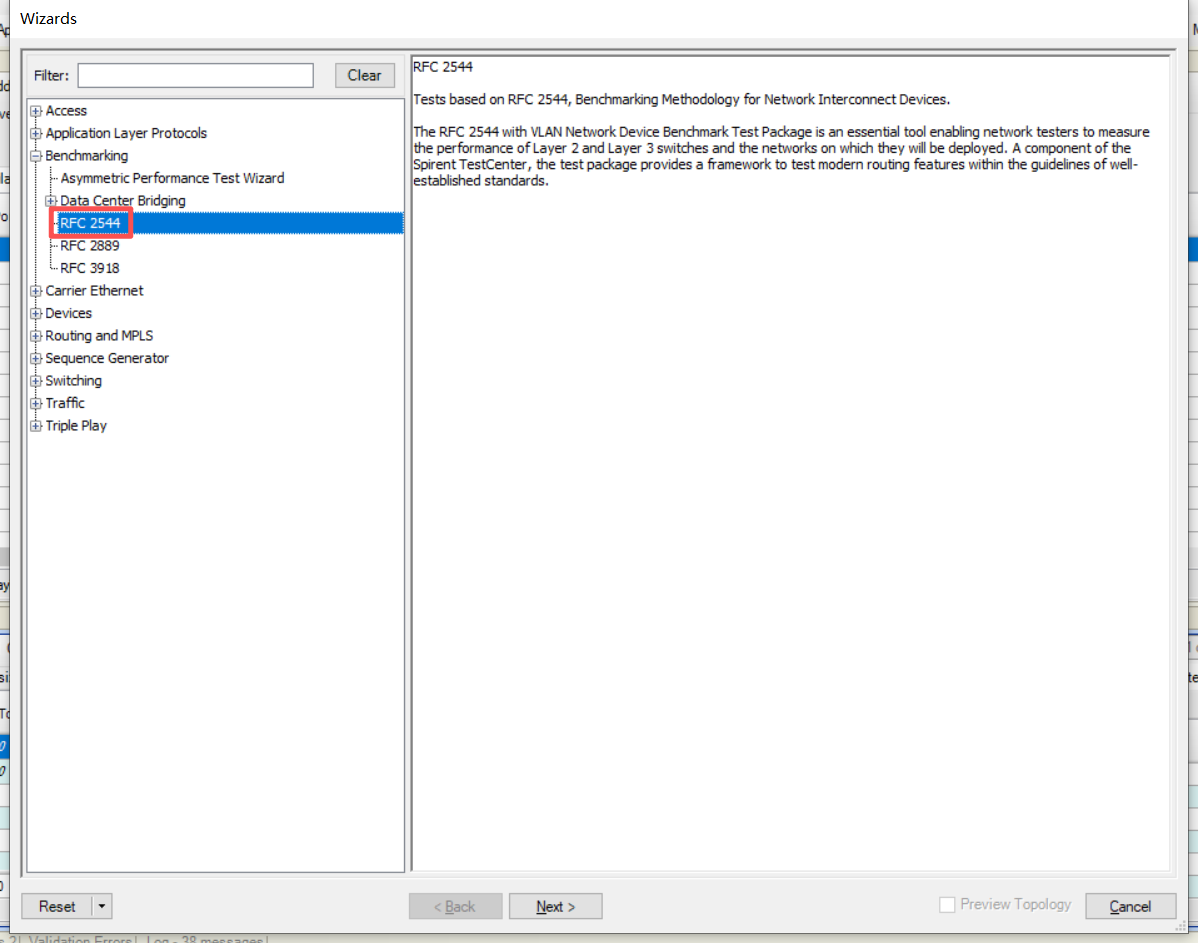

2、TestCenter支持很多测试项，点击【Benchmarking】--【RFC 2544】，打开RFC 2544系列测试

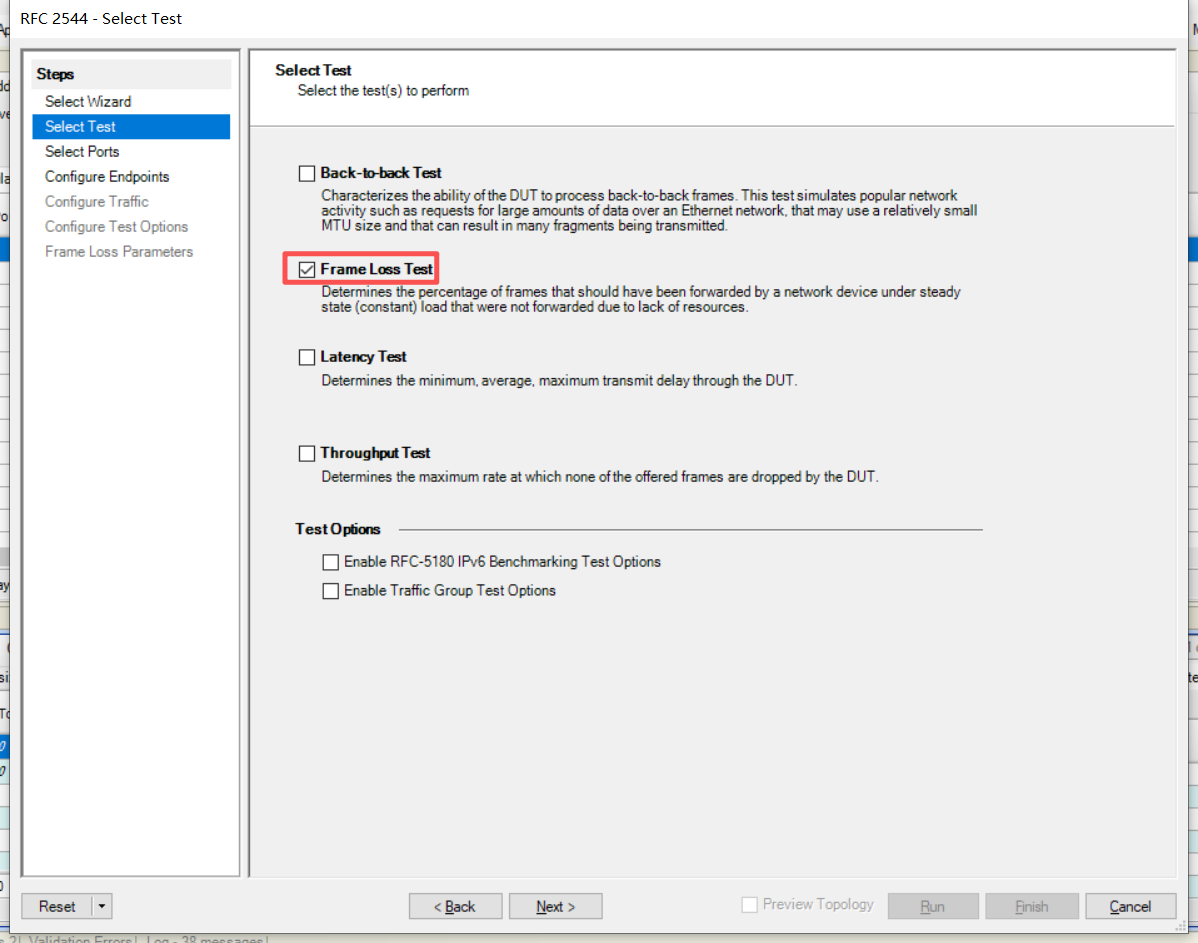

3、RFC2544 包含吞吐性能测试、延时测试等等，勾选【Frame Loss Test】，选择吞吐性能测试

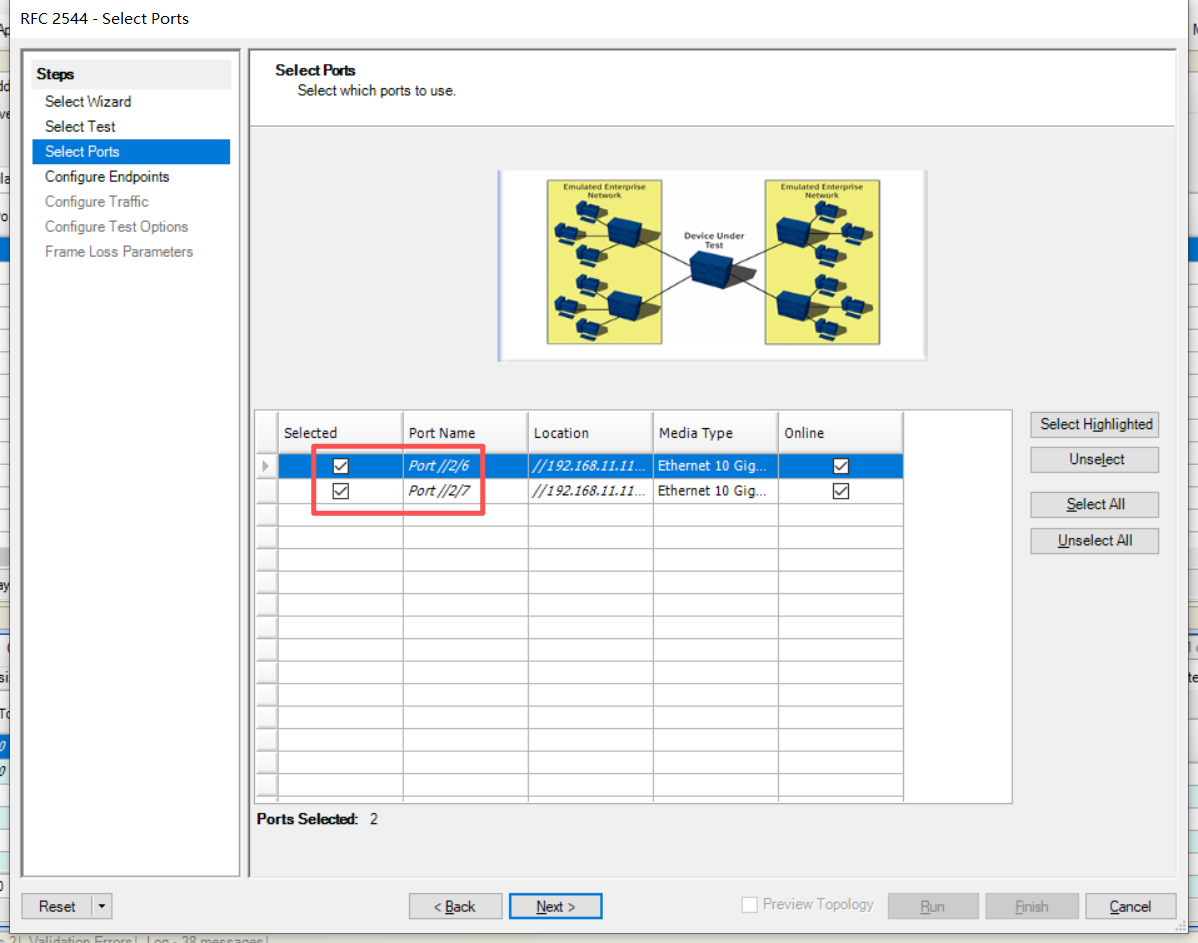

4、在【Select Port】页面，默认勾选之前使用的两个接口port6和port7，保持不变，进入下一步

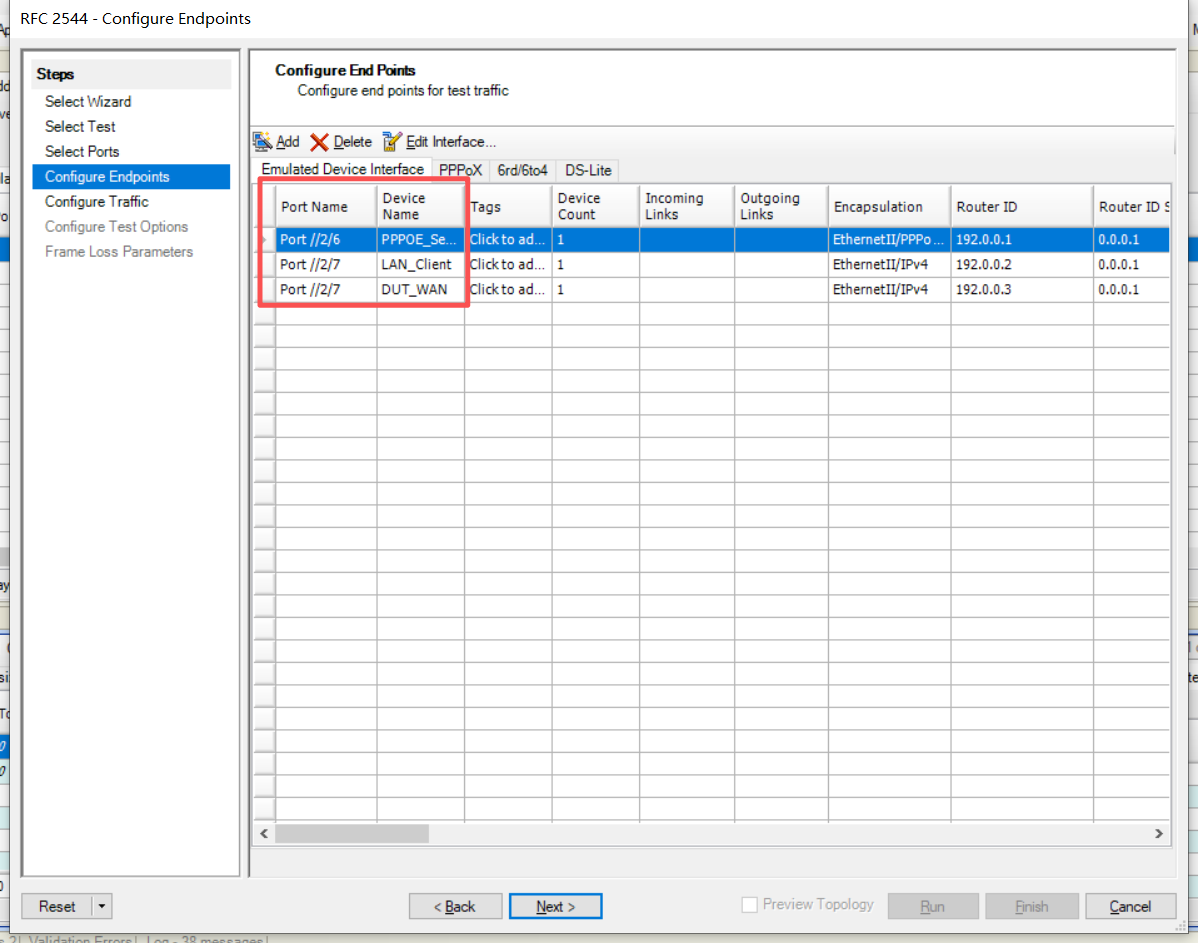

5、在【Configure Endpoints】页面，默认配置了前面三个device，保持不变，进入下一步

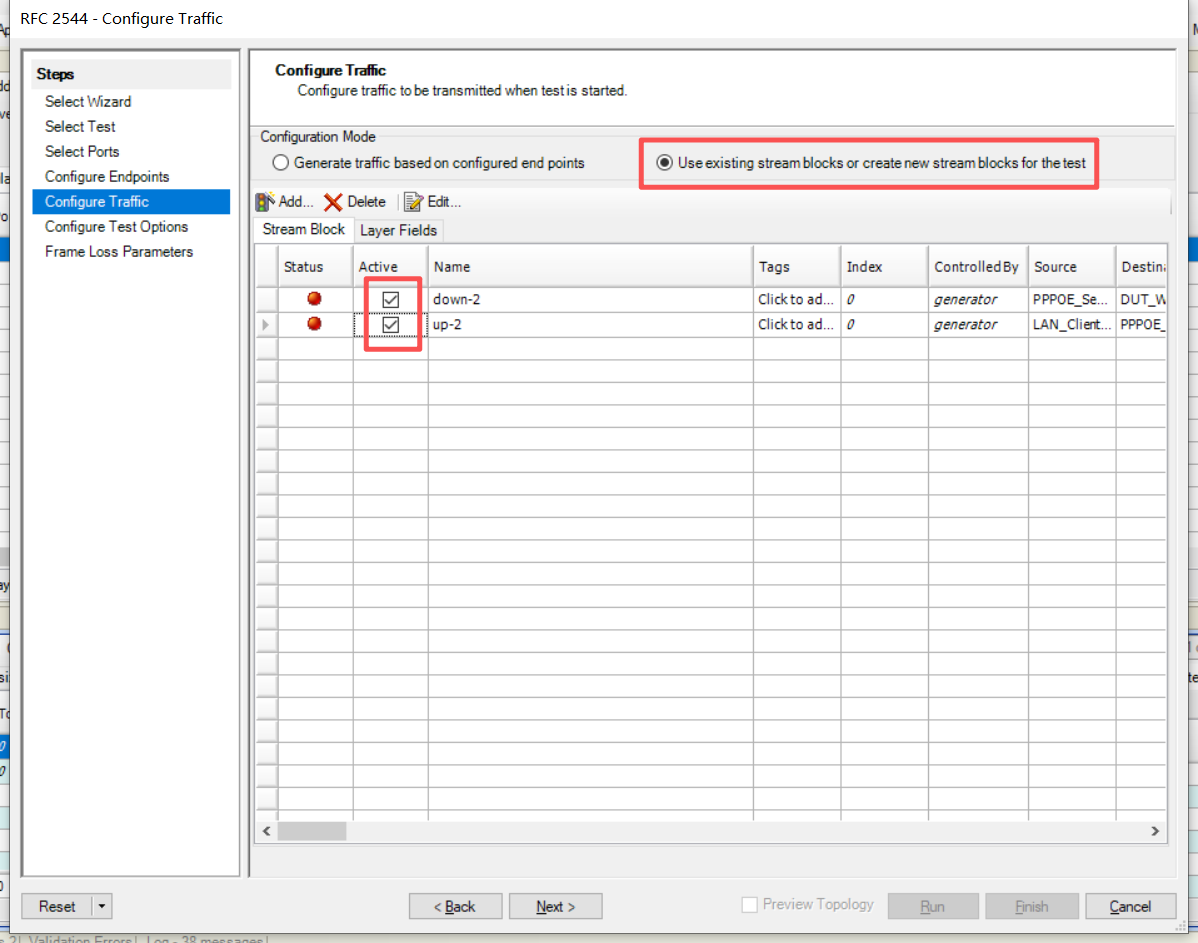

6、在【Configure Traffic】页面，勾选【Use existing stream blocks...】,勾选创建的上行流up-2

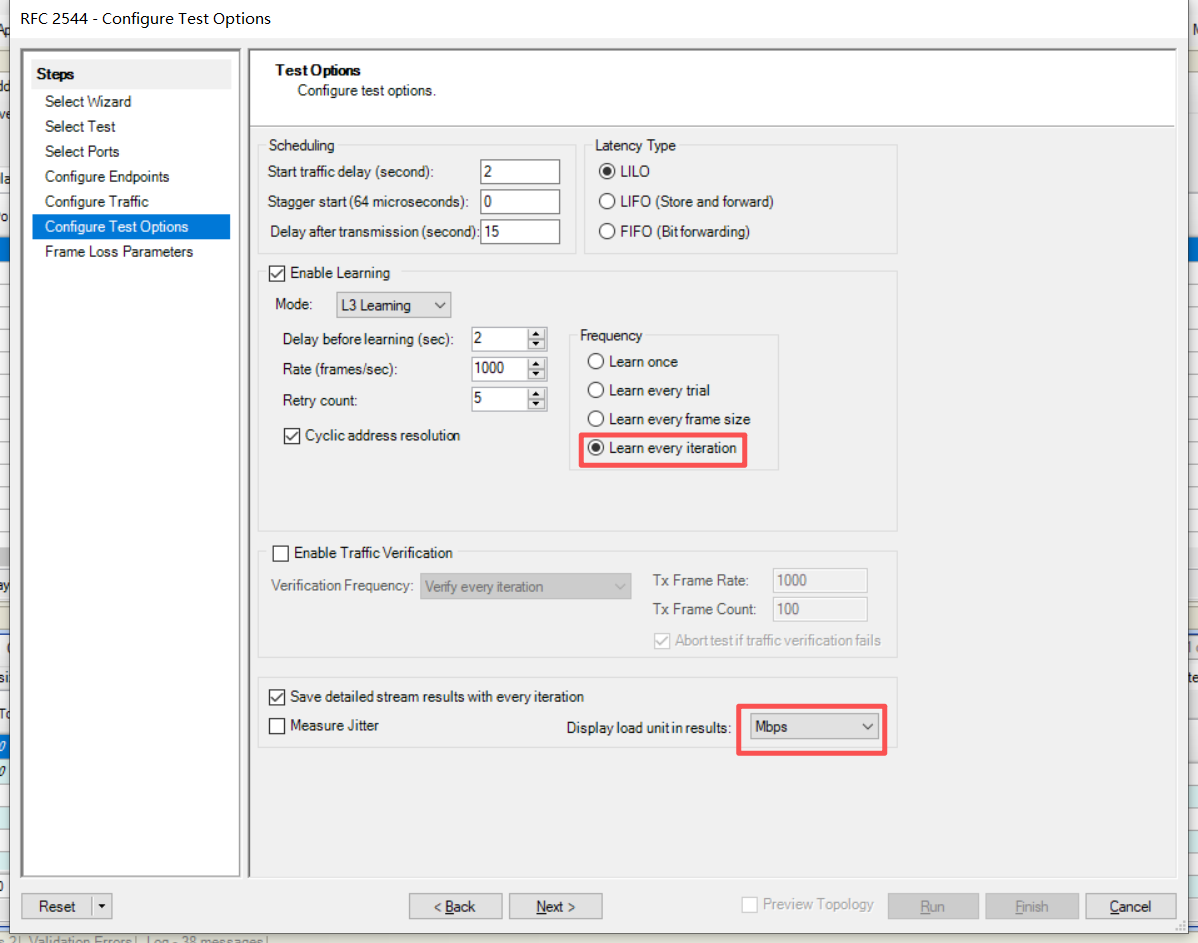

7、在【Configure Test Options】页面，勾选【Learn every iteration】，每次测试前都学一次mac，避免因为mac老化导致测试发流不通；【Display load unit in result】选择Mbps，结果单位选择成Mbps，方便查看结果

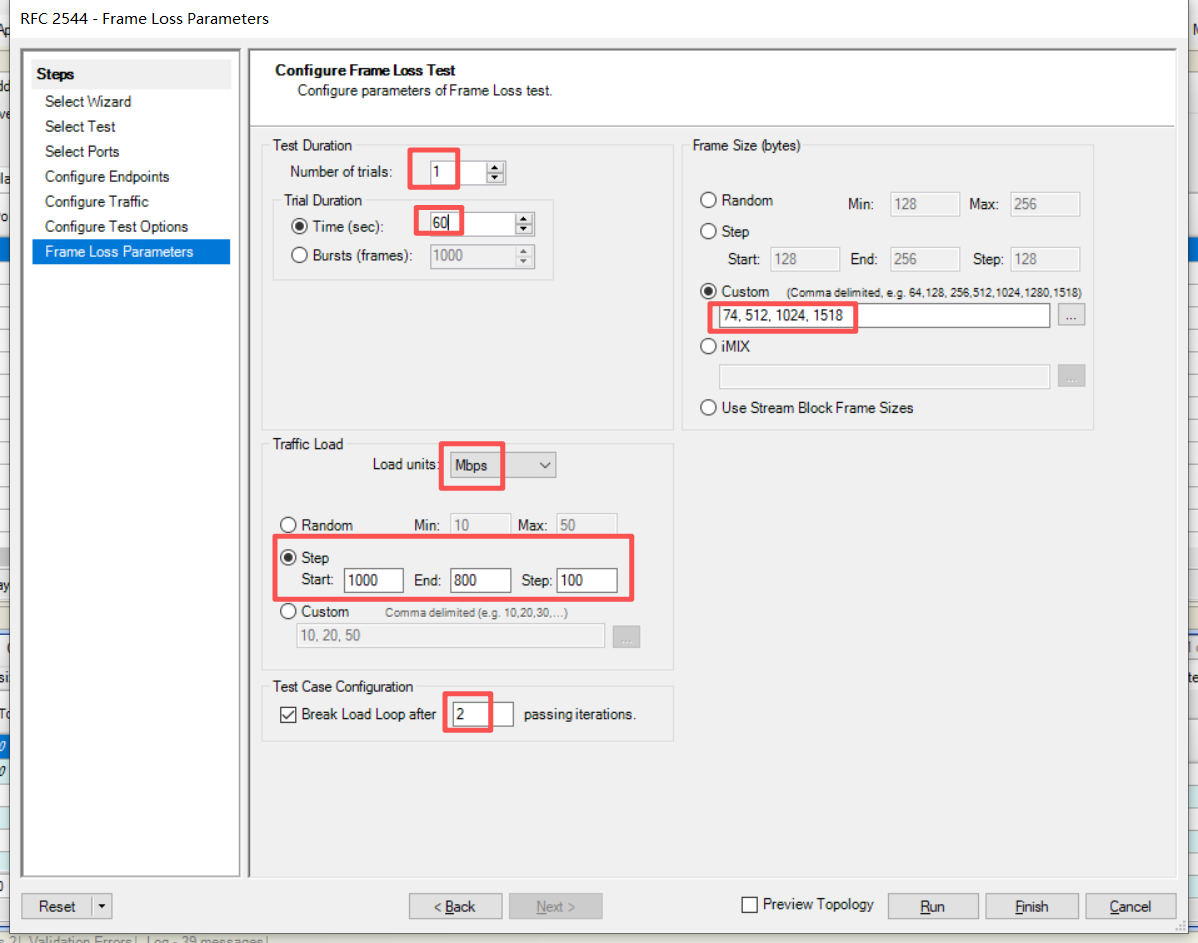

8、在【Frame Loss Parameters】页面

Custom：自定义要测试的字节，PPPOE可以填写74、128等典型字节（注意：测试字节与WAN类型等相关，可以参考往期文章）；

Load Unit：发流负载的单位，支持按接口速率百分比和Mbps等，推荐选择Mbps；

Step：按步进方式测试；Start 1000，End 800，Step 100，表示从1000Mbps（Mbps是因为Load Unit设置成Mbps）开始测到800Mbps，步进值是100Mbps，即测试1000Mbps、900Mbps、800Mbps；

Break Load Loop After N（2） passing iterations：表示N（2）轮无丢包后停止当前字节的测试；例如step设置会依次测试1000Mbps、900Mbps、800Mbps三种发流速率，如果前两轮发流速率测试结果都是无丢包，就会跳过800Mbps不测试；

设置完成后，点击【finish】完成双向行流RFC2544丢包率测试的任务创建；

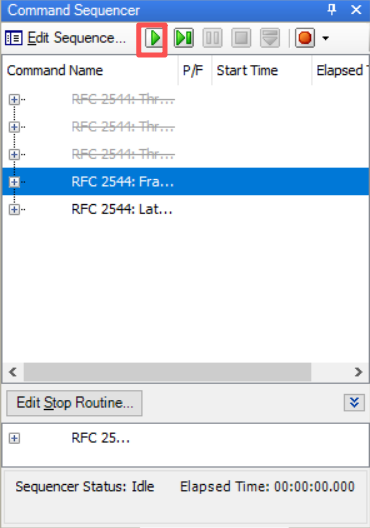

9、在右边弹出窗口【Command sequencer】，显示当前已经创建的任务；如果没自动弹窗，可以点击【Sequencer】，点击三角符号开始测试

查看报告

在跑完第一轮测试后，会自动弹窗测试结果查看程序，可以查看过程数据和汇总数据

过程数据查询

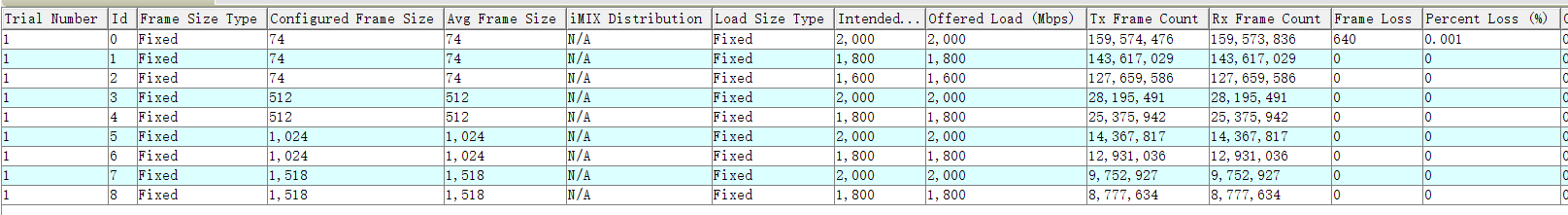

在此页面可以看到每轮跑流测试的记录，重点关注Frame Loss和Percent Loss（%）两个指标

从上图可以看到，字节74因为第一轮测试有丢包，共测了三轮；512等字节测了两轮都无丢包，就跳过第三轮不测，与Break Load Loop After 的设置一致；

汇总结果查询

在此页面可以查看TestCenter的RFC2544丢包率的正式报告，可以查看每个字节的丢包率，并可以导出pdf格式的报告

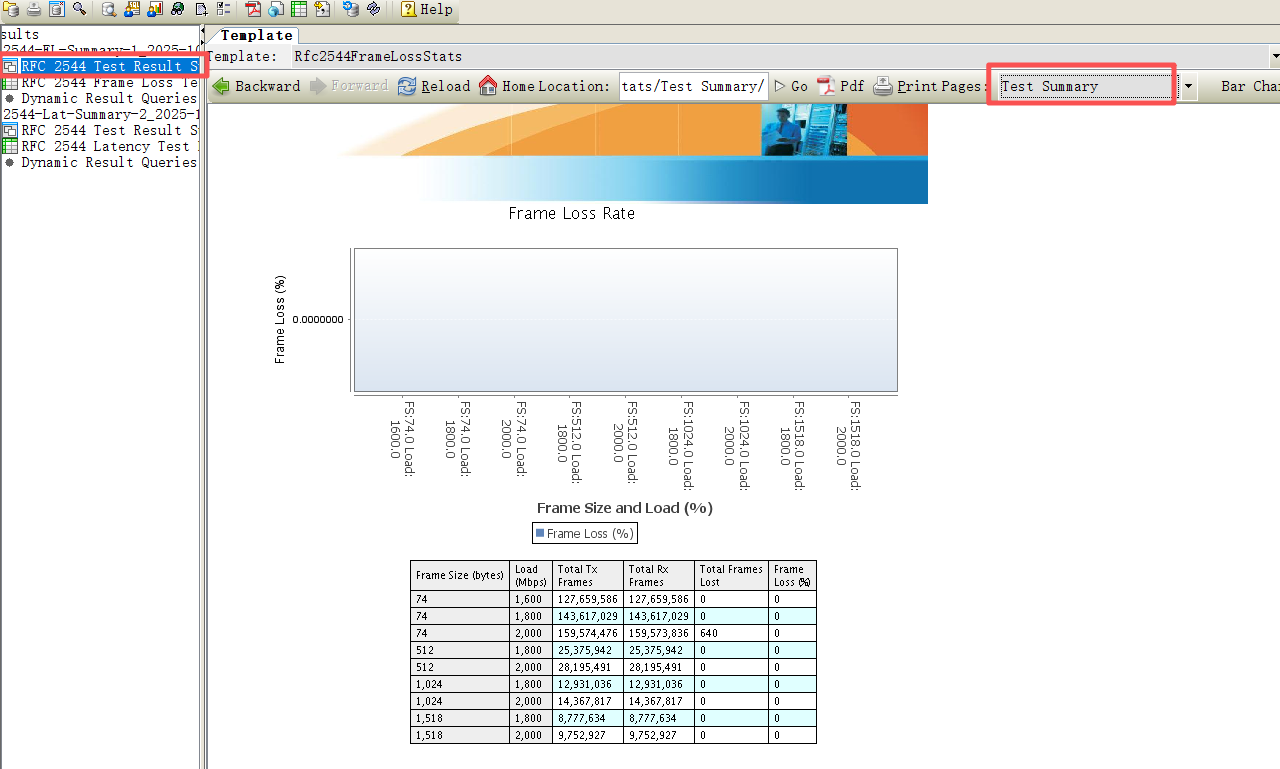

如下图，选择【Test Summary】可以查看每个字节在不同速率下的丢包数和丢包率

---
