引言

TCP和UDP是最常见网络传输层协议，在交换机和路由器产品中是经常需要测到关于基于TCP和UDP的业务功能。目前有很多优秀的软件可以构造TCP和UDP报文并发包进行测试，如果只需要测IPv4的TCP和UDP流，推荐使用TCP test tool和UDP test tool。本文以测试路由器的虚拟服务器功能（也称为端口转发）为例，介绍这两个工具的使用方法。

测试内容说明，模拟在LAN PC搭建了一个TCP/UDP端口号为7000的服务器，WAN PC尝试访问 LAN PC。由于LAN PC处于路由器下面的局域网，WAN PC无法直接访问LAN PC。通过配置虚拟服务器功能，使WAN PC通过访问路由器的WAN口IP+端口号8000，再由路由器将访问请求转换成LAN IP+端口号7000再转发给LAN PC，实现WAN PC访问 LAN PC的服务器。

工具已上传，大家可以下载使用：https://download.youkuaiyun.com/download/lai_2020/90240694

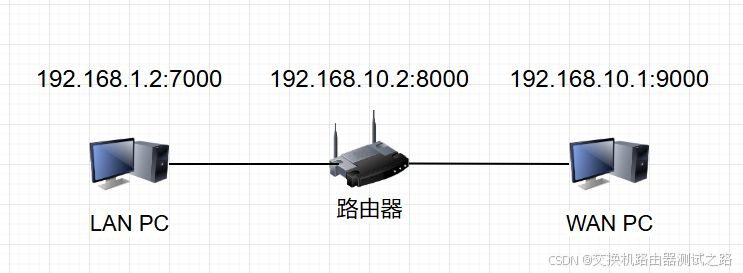

测试组网

路由器WAN口IP：192.168.10.2

LAN PC IP：192.168.1.2

WAN PC IP：192.168.10.1

虚拟服务器设置：外部端口号为8000，内部端口号为7000，server IP为192.168.1.2，协议为TCP/UDP

UDP Test Tool

1、运行UDP Test Tool

在LAN PC和WAN PC上打开UDP Test Tool

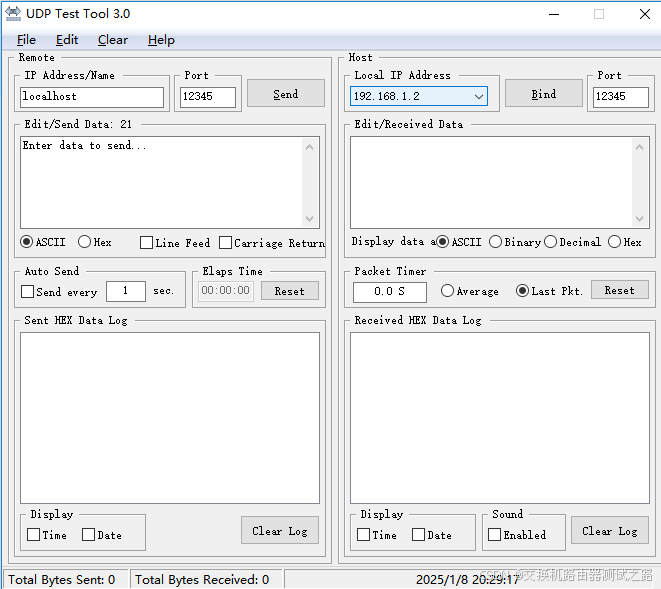

2、设置接收端

LAN PC作为UDP接收端使用，在Host窗口内，Local IP Address选择192.168.1.2（此处会显示所有网卡的IP地址，选择要测试网卡的IP即可），Port输入7000并点击Bind按钮，表示UDP test tool会监听并处理目的IP+端口号为192.168.1.2:7000的UDP报文

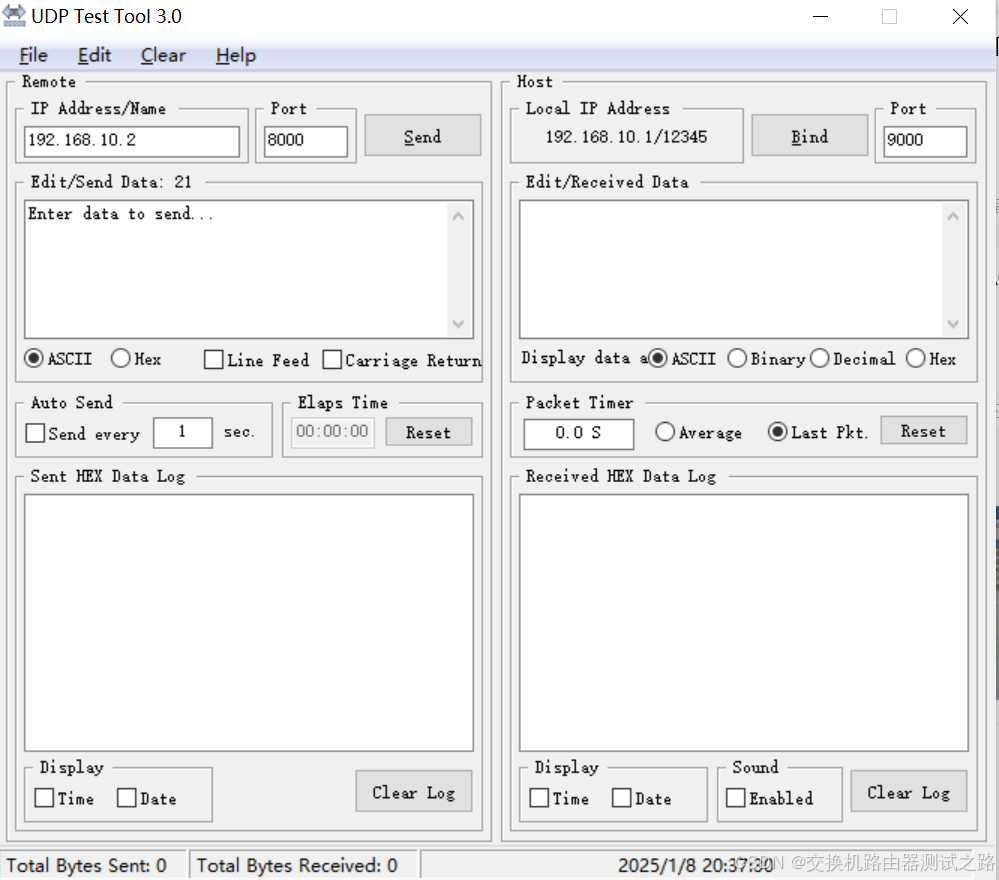

3、设置发送端

WAN PC作为UDP发送端使用，在Remote窗口，在IP Address/Name中输入路由器WAN口IP192.168.10.2，Port输入8000

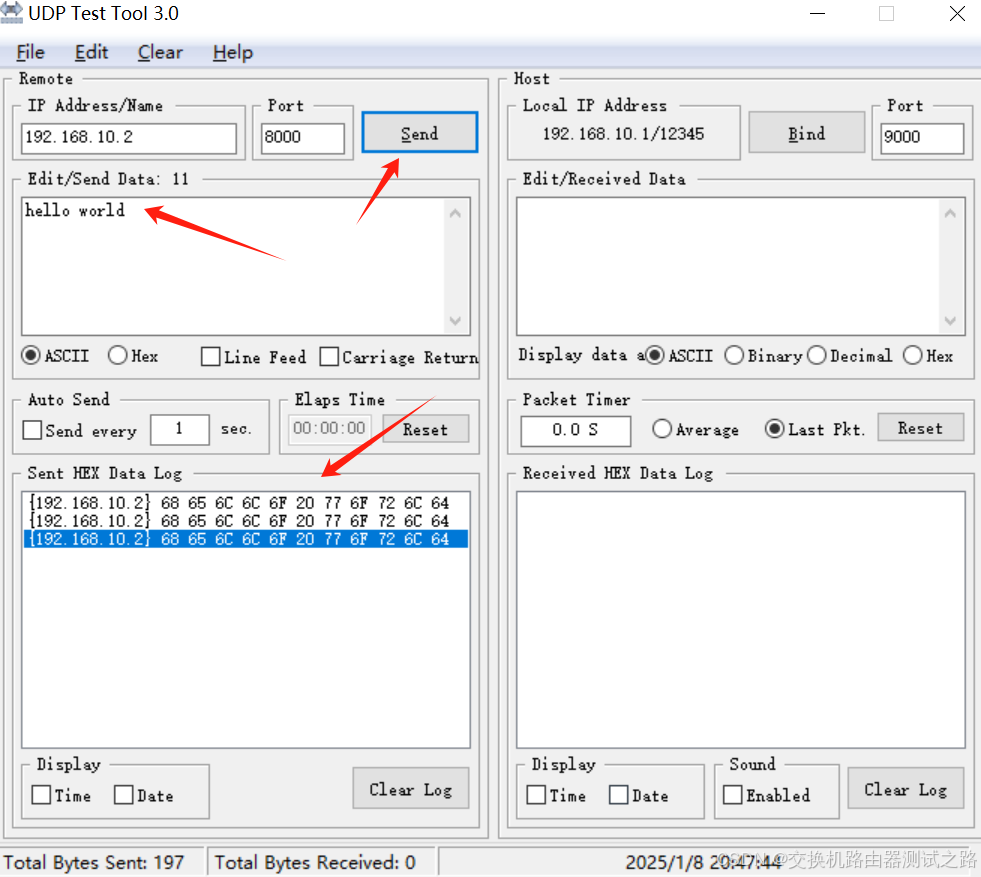

4、发送UDP报文

WAN PC上的发送端，在Edit/Send Data框输入需要发送的数据，然后点击Send按钮发送，可以在Sent HEX Data Log窗口看到发送数据的十六进制编码

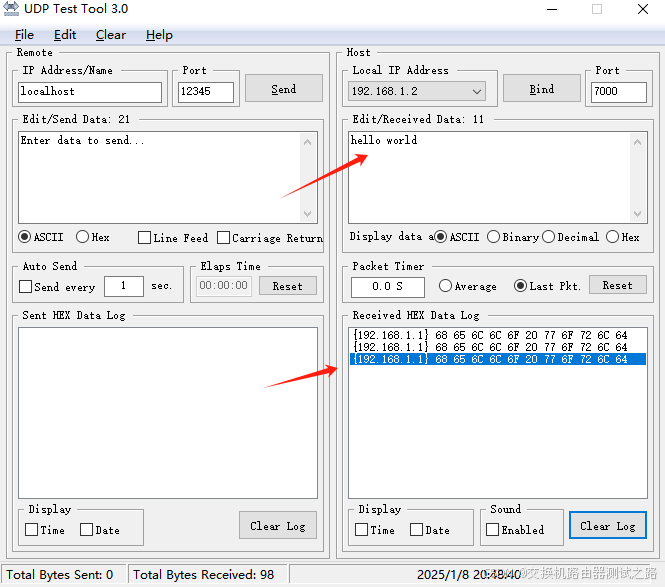

5、接收UDP报文

在LAN PC的接收端，在Receivd HEX Data Log窗口可以看到收到数据，与发送端一致，点击接收的数据，在Edit/Received Data窗口会解析出接收到数据的ASCII码。

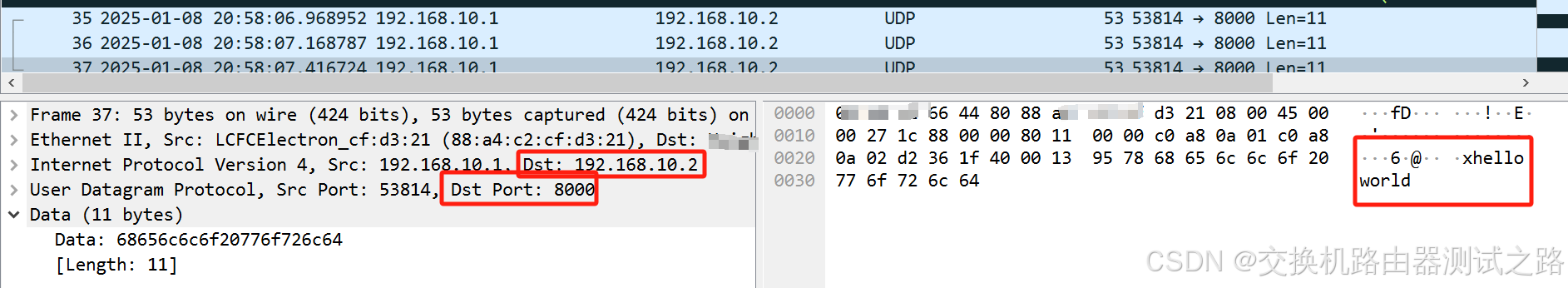

6、抓包结果

发送端报文，目的IP和目的mac及UDP负荷与设置一致

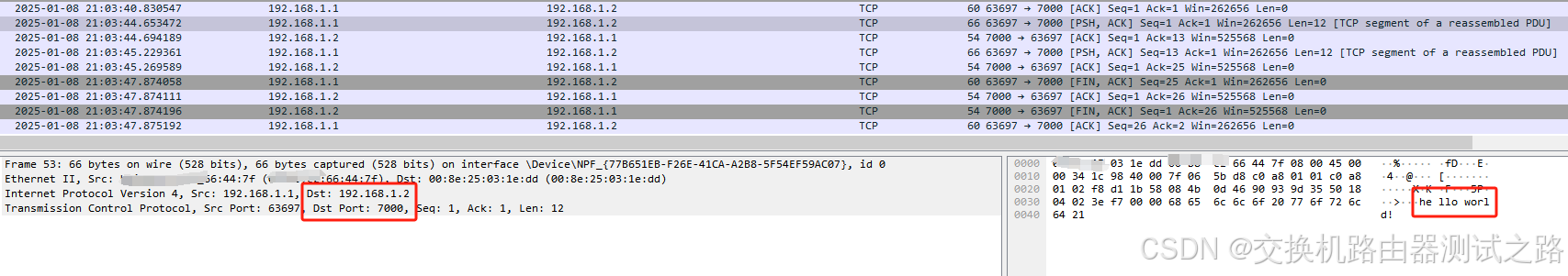

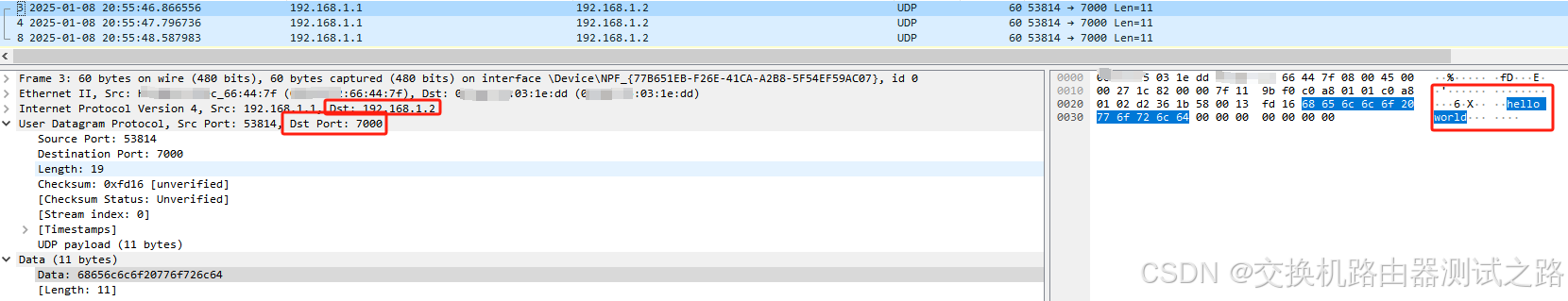

接收端报文，目的IP和目的mac与路由器的虚拟服务器的设置一致

TCP Test Tool

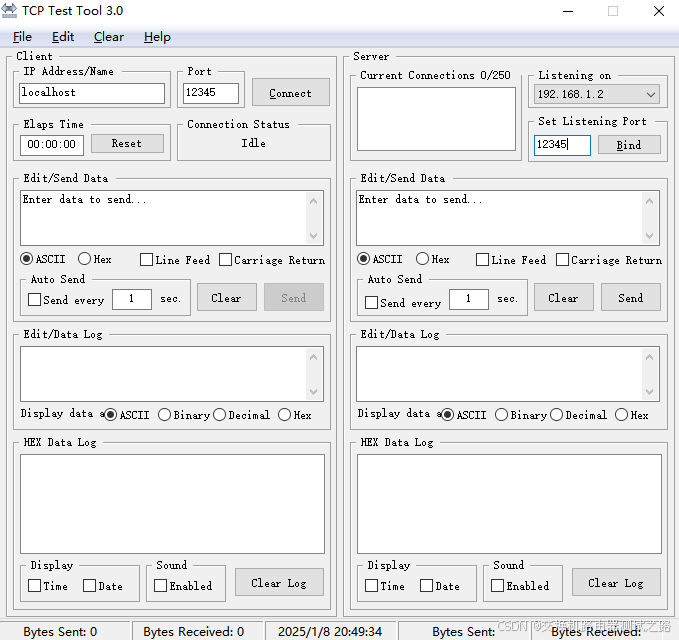

1、运行TCP Test Tool

在LAN PC和WAN PC上运行TCP Test Tool

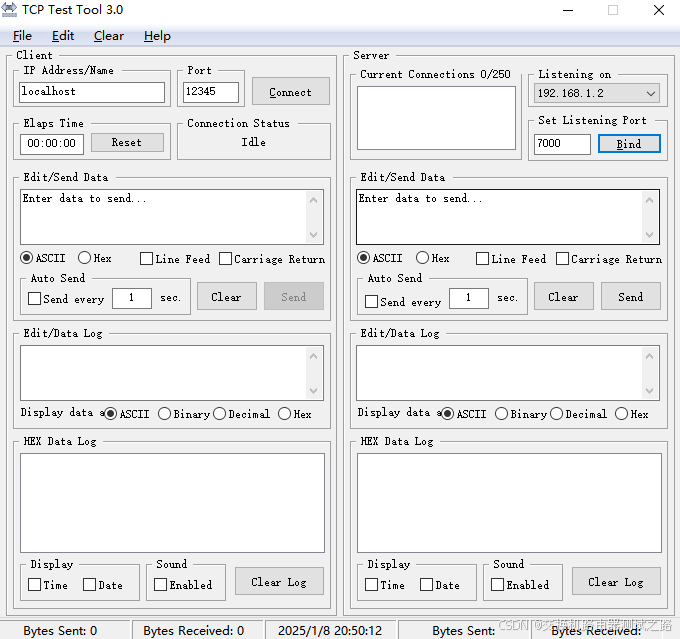

2、设置接收端

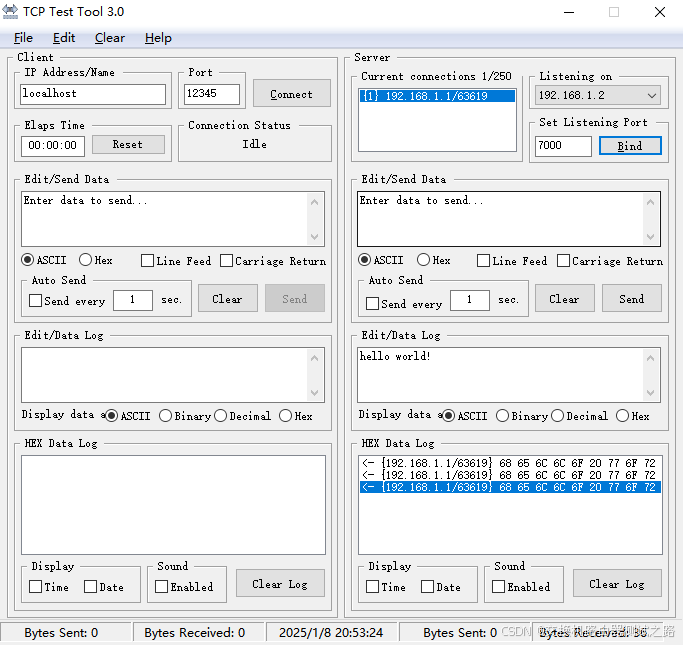

LAN PC作为TCP报文的接收端，在Server窗口内，Listening on选择192.168.1.2（此处会显示所有网卡的IP地址，选择要测试网卡的IP即可），Set Listening Port输入7000并点击Bind按钮，表示TCP Test Tool会监听并处理目的IP+端口号为192.168.1.2:7000的TCP报文。
