【手把手教】TestCenter测试广播和未知单播

前言

在交换机和路由器的研发过程中，通常需要测试单播流、组播流、广播流和未知单播流的性能与功能；前期文章已经介绍过TestCenter测试PPPOE单播流吞吐性能和组播流性能，本期文章则介绍TestCenter测试路由器对广播流和未知单播流的常规流量限制即突发流量控制，欢迎大家关注、收藏和转发！

测试拓扑

广播报文

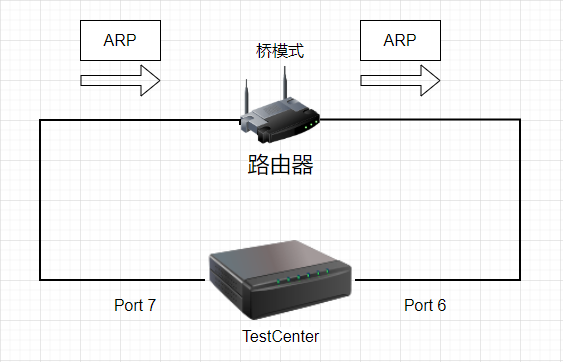

广播报文指目的MAC地址为全FF:FF:FF:FF:FF:FF的报文‌；常见的广播报文有ARP请求报文，DHCP发现阶段报文等等，本次测试构造ARP请求报文

未知单播报文

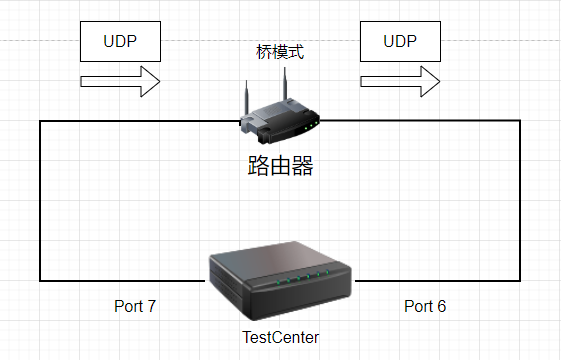

未知单播报文指的是目的MAC地址既非广播也非组播（不以01:00:5E开头），且在交换机的MAC地址表中无对应表项的单播报文‌；本次测试构造一个UDP报文，目的IP地址在路由器中没有对应的表项

测试广播报文

广播流吞吐性能

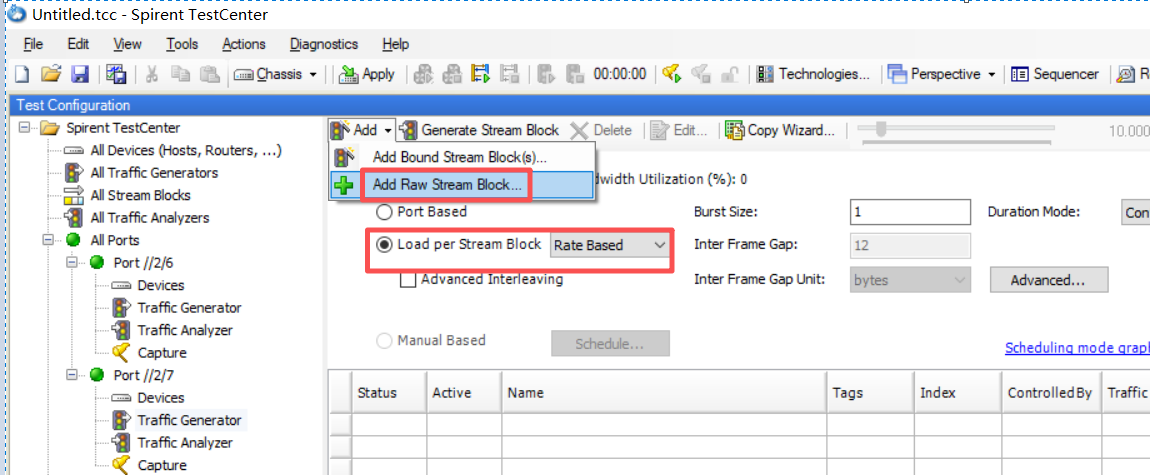

1、点击Port7下的【Traffic generator】，勾选【Load per Stream Block】设成按流任务的负载发流，然后点击【Add】按钮，选择【Add Raw Stream Block】

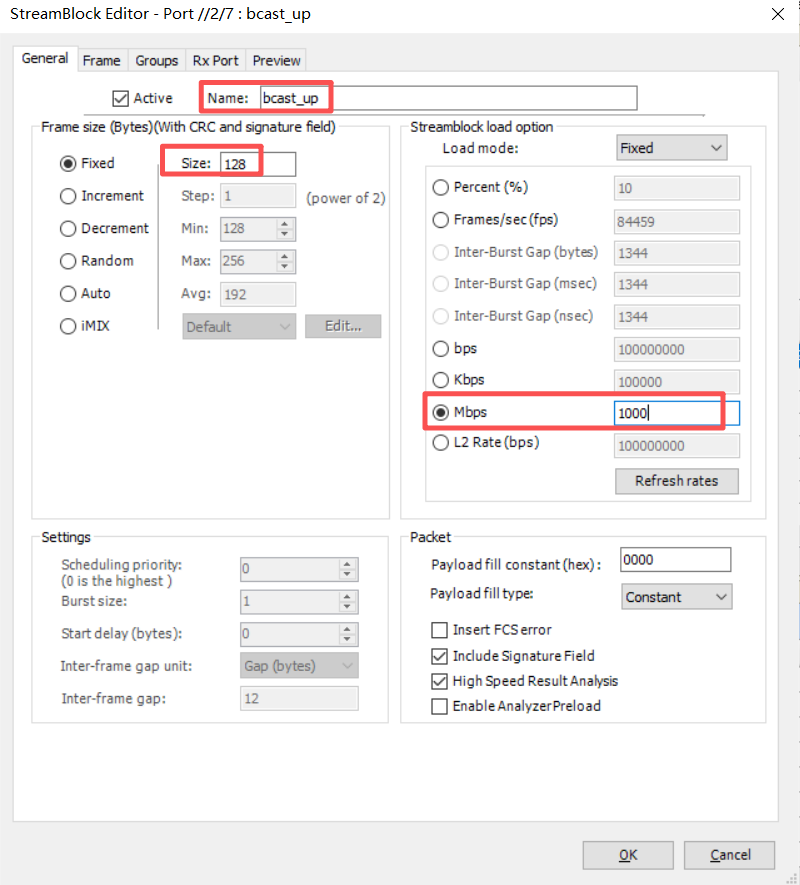

2、在【General】页面，修改流名称为“bcast_up”，修改发流方式为固定1000Mbps，其他参数保持默认即可

3、数据帧默认带一个IPv4数据报头，需要先移除掉

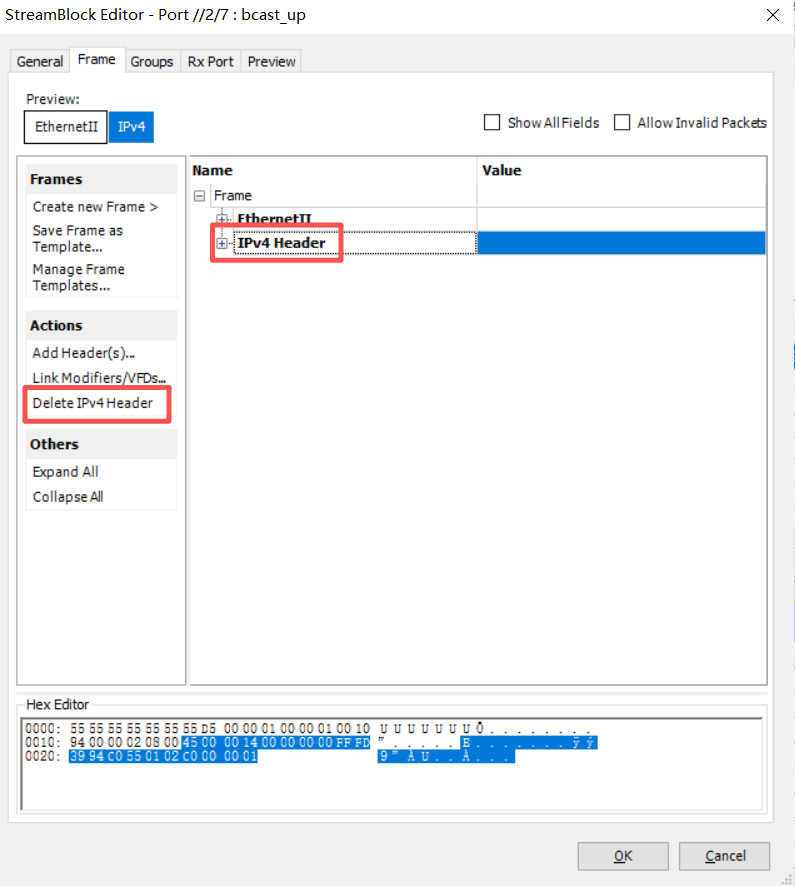

在【Frame】页面选中IPv4报头，然后点击【Delete IPv4 Header】

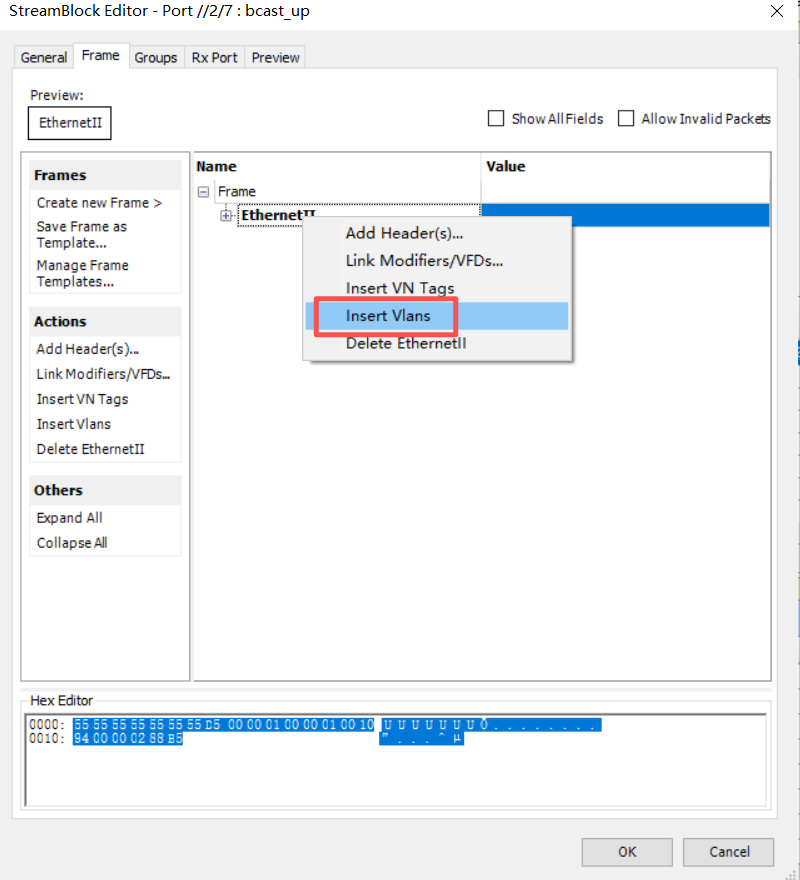

4、右键以太网帧头，选择【Insert Vlans】，插入vlan字段;

5、在vlan字段中，修改【ID】 的值为215，表示数据帧带vlan215
