【OMCI实践】ONT上线过程的omci消息（八）

引言

在前四篇文章中，主要介绍了ONT上线过程的OMCI交互的第一、二、三个阶段omci消息，从第五篇开始介绍第四个阶段，OLT下发配置到ONT。前三个阶段，每个厂商OLT和ONT都遵循相同标准，OMCI的交换过程大同小异。但第四个阶段，下发的OMCI消息跟OLT的型号、ONT的配置强相关，甚至相同ONT配置，相同厂商的OLT不同的GPON板卡，OMCI消息都有可能不同，本系列以Nokia的7360局端为例，介绍OLT会下发那些配置到ONT，仅供大家参考。

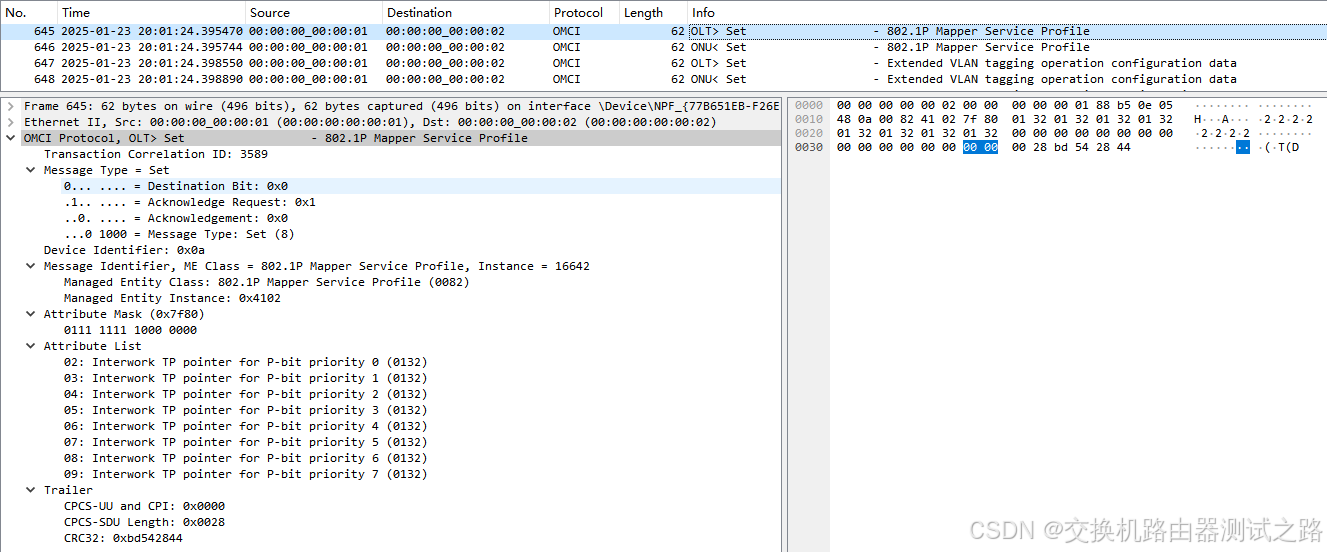

802.1P Mapper Service Profile（set，0x4102）

Message Type = Set

Managed Entity Class: 802.1P Mapper Service Profile (0082)

该受管实体把802.1p优先级标记帧的优先级关联到特定连接上。该受管实体的操作仅影响上行帧。

Managed Entity Instance: 0x4102

Attribute List

02: Interwork TP pointer for P-bit priority 0 (0132)

03: Interwork TP pointer for P-bit priority 1 (0132)

04: Interwork TP pointer for P-bit priority 2 (0132)

05: Interwork TP pointer for P-bit priority 3 (0132)

06: Interwork TP pointer for P-bit priority 4 (0132)

07: Interwork TP pointer for P-bit priority 5 (0132)

08: Interwork TP pointer for P-bit priority 6 (0132)

09: Interwork TP pointer for P-bit priority 7 (0132)

上列8个属性指向与规定P-bit值关联的GEM interworking termination point ME。空指针0xFFFF表示相关优先级的帧要被丢弃。

用于P-bit优先级值0的IW TP指针；

用于P-bit优先级值1的IW TP指针；

用于P-bit优先级值2的IW TP指针；

用于P-bit优先级值3的IW TP指针；

用于P-bit优先级值4的IW TP指针；

用于P-bit优先级值5的IW TP指针；

用于P-bit优先级值6的IW TP指针；

用于P-bit优先级值7的IW TP指针。

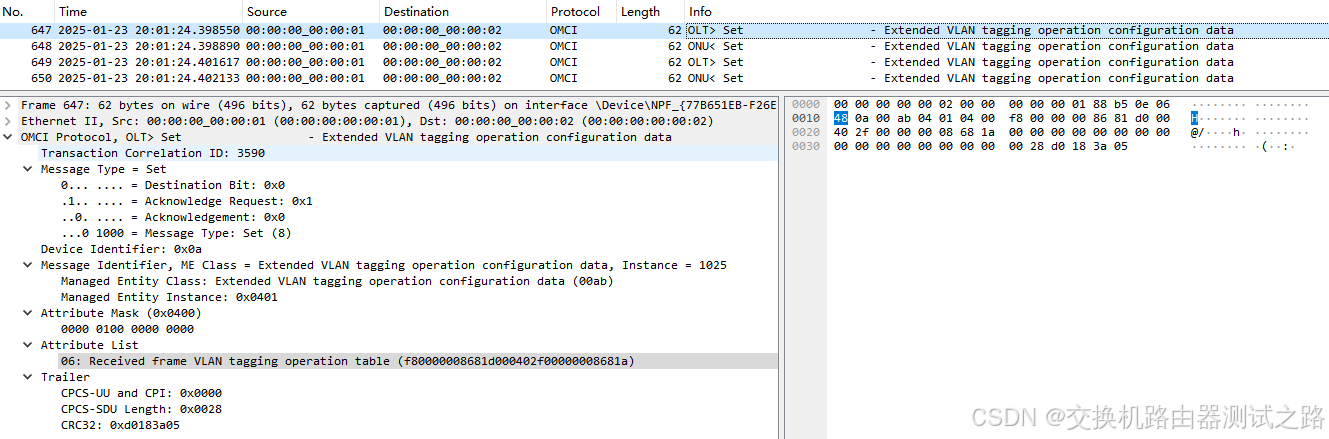

Extended VLAN tagging operation configuration data（set，0x0401）

Message Type = Set

Managed Entity Class: Extended VLAN tagging operation configuration data (00ab)

Managed Entity Instance: 0x0401

Attribute List

06: Received frame VLAN tagging operation table (f80000008681d000402f00000008681a)

06: Received frame VLAN tagging operation table (f8000000f6825000c00f0000000f6822)

GEM Port Network CTP（create，0x07fe）

Message Type = Create

Managed Entity Class: GEM Port Network CTP (010c)

该受管实体用来表示GEM端口在ONT上的终结。该受管实体汇聚了连接功能（从网络观点来看），告警功能（从网元角度）以及人工操作（从追踪的角度）。

Managed Entity Instance: 0x07fe

Attribute List

01: Port id value (07fe)

portID值：该属性是与GEM port network CTP ME关联的GEM端口ID。

02: T-CONT
