【51单片机】3-7【串口通信】控制ESP8266WiFi模块联网控制LED

1.硬件

  • 51最小系统

2.软件

  • 单片机串口发送AT指令
#include "reg52.h"
#include "intrins.h"
#include <string.h>


#define SIZE 12
sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd[SIZE];

code char LJWL[]  = "AT+CWJAP=\"749\",\"KJL749749\"\r\n";//连接网络
code char LJFWQ[] = "AT+CIPSTART=\"TCP\",\"192.168.1.104\",8880\r\n"; //连接服务器

char TCMS[]  = "AT+CIPMODE=1\r\n";//透传模式
char SJCS[]  = "AT+CIPSEND\r\n";//开始数据传输

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1,REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{

	D5 = 1;
	//配置C51串口的通信方式
	UartInit();

	while(1){
		//Delay1000ms();
		//往发送缓冲区写入数据,就完成数据的发送
		//sendString("chenlichen shuai\r\n");
		sendString(LJWL);//数组名相当于地址
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();

		sendString(LJFWQ);
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		sendString(TCMS);
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		sendString(SJCS);
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
		Delay1000ms();
	}
}

void Uart_Handler() interrupt 4
{
	static int i = 0;//静态变量,被初始化一次
	if(RI)//中断处理函数中,对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			cmd[i] = SBUF;
			i++;
			if(i == SIZE){
				i = 0;
			}
			if(strstr(cmd,"en")){
				D5 = 0;//点亮D5
				i = 0;
				memset(cmd,'\0',SIZE);
			}
			if(strstr(cmd,"se")){
				D5 = 1;//熄灭D5
				i = 0;
				memset(cmd,'\0',SIZE);
			}
	}

	if(TI);
}

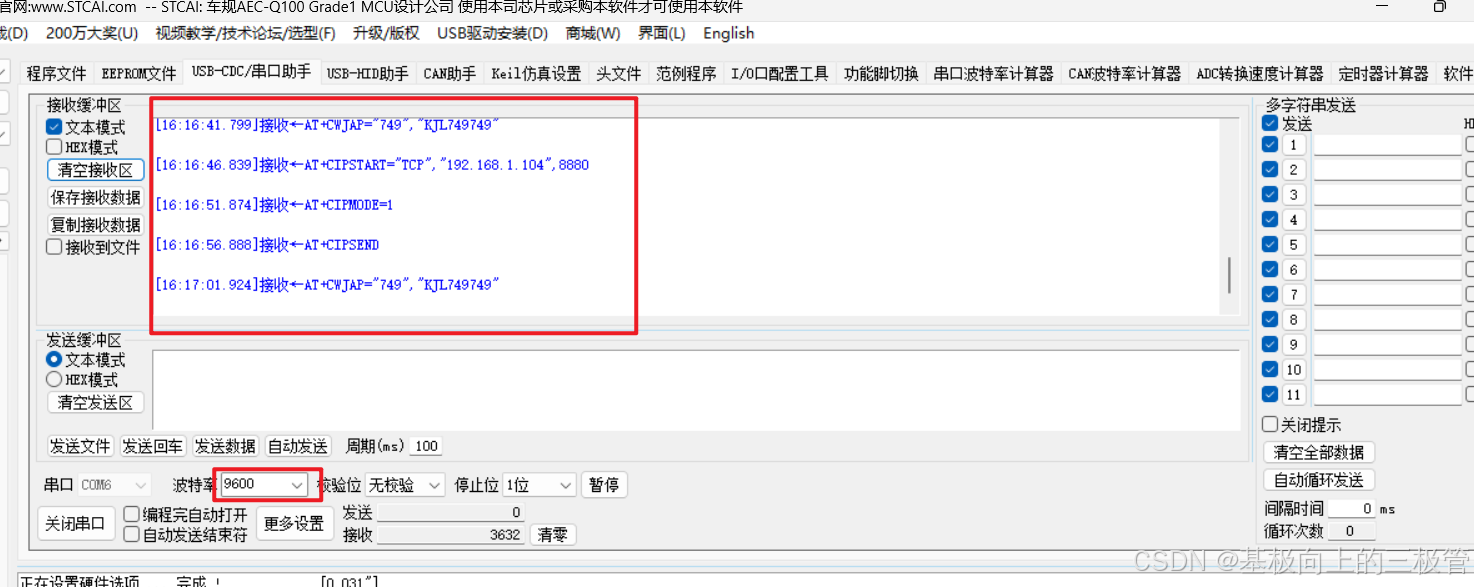

单片机连接连接电脑,打开串口软件,查看数据
在这里插入图片描述

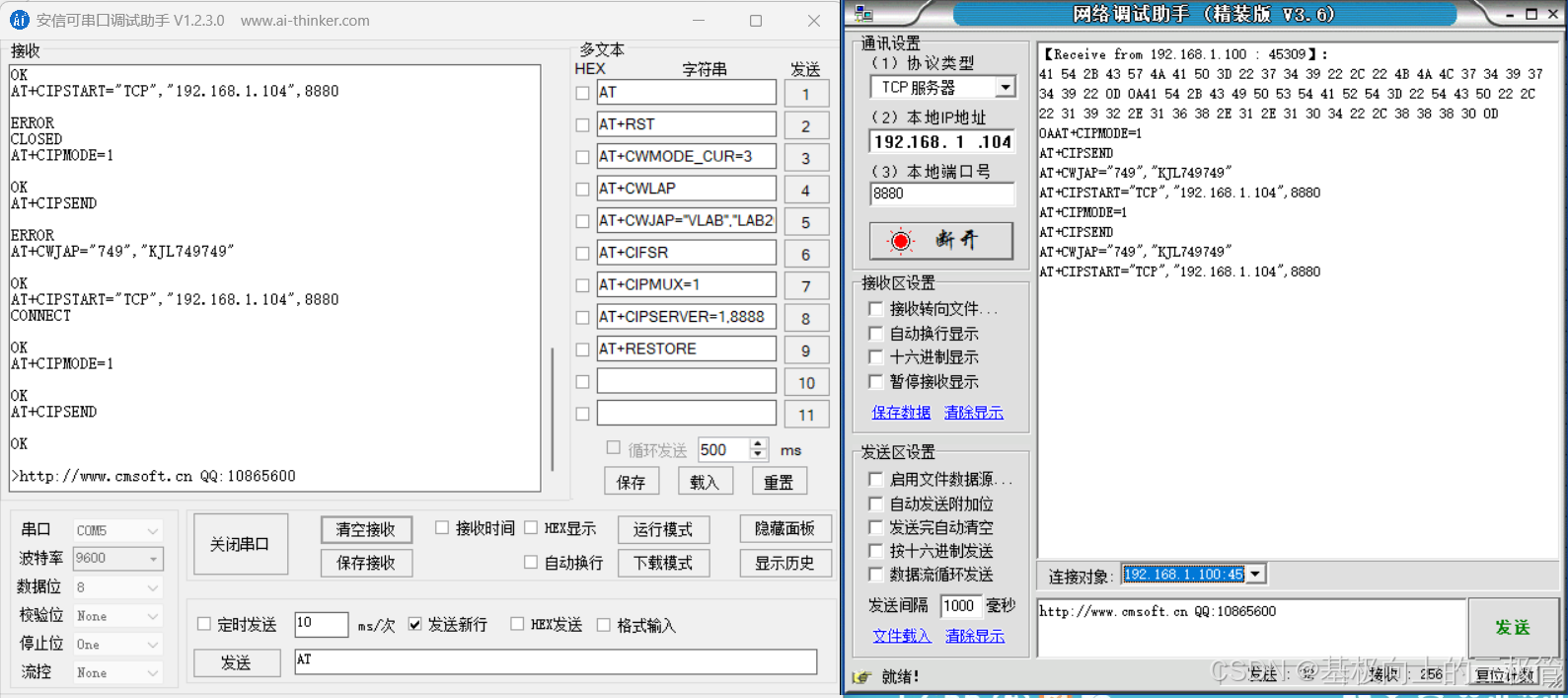

连接ESP8266查看,单片机的TX连接ESP8266的RX,ESP8266的TX连接CH340的RX并插入电脑,打开串口调试助手和网络调试助手。
在这里插入图片描述

  • 通过TCP通信控制LED
#include "reg52.h"
#include "intrins.h"
#include <string.h>


#define SIZE 12
sfr AUXR = 0x8E;
sbit D5 = P3^7;
sbit D6 = P3^6;

char buffer[SIZE];
code char LJWL[]  = "AT+CWJAP=\"749\",\"KJL749749\"\r\n"; //入网指令
code char LJFWQ[] = "AT+CIPSTART=\"TCP\",\"192.168.1.104\",8880\r\n"; //连接服务器指令
char TCMS[]  = "AT+CIPMODE=1\r\n";  //透传指令
char SJCS[]  = "AT+CIPSEND\r\n";	//数据传输开始指令
char RESET[] = "AT+RST\r\n";		//重启模块指令
char AT_OK_Flag = 0;				//OK返回值的标志位
char AT_Connect_Net_Flag = 0;		//WIFI GOT IP返回值的标志位

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1,REN使能接收
	TMOD &= 0x0F;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{
	int mark = 0;
	D5 = D6 = 1;//灭状态灯
	//配置C51串口的通信方式
	UartInit();
	Delay1000ms();//给espwifi模块上电时间

	//发送联网AT指令并等待成功
	sendString(LJWL);
	//while(!AT_Connect_Net_Flag);
	while(!AT_OK_Flag);
	AT_OK_Flag = 0;
	//发送连服务器指令并等待成功
	sendString(LJFWQ);
	while(!AT_OK_Flag);
	AT_OK_Flag = 0;
	//发送透传模式指令并等待成功
	sendString(TCMS);
	while(!AT_OK_Flag);
	AT_OK_Flag = 0;
	//发送数据传输指令并等待成功
	sendString(SJCS);
	while(!AT_OK_Flag);

	if(AT_Connect_Net_Flag){
			D5 = 0;//点亮D5,代表入网成功
	}
	if(AT_OK_Flag){
		D6 = 0;//点亮D6,代表连接服务器并打开透传模式成功
	}

	while(1){
		Delay1000ms();
		//“心跳包”
		sendString("VLAB\r\n");
	}
}

void Uart_Handler() interrupt 4
{
	static int i = 0;//静态变量,被初始化一次
	char tmp;

	if(RI)//中断处理函数中,对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			tmp = SBUF;
			if(tmp == 'W' || tmp == 'O' || tmp == 'L' || tmp == 'F'){
				i = 0;
			}
			buffer[i++] = tmp;
			//入网成功的判断依据WIFI GOT IP
			if(buffer[0] == 'W' && buffer[5] == 'G'){
				AT_Connect_Net_Flag	= 1;
				memset(buffer, '\0', SIZE);
			}
			//连接服务器等OK返回值指令的判断
			if(buffer[0] == 'O' && buffer[1] == 'K'){
				AT_OK_Flag	= 1;
				memset(buffer, '\0', SIZE);
			}
			//联网失败出现FAIL字样捕获
			if(buffer[0] == 'F' && buffer[1] == 'A'){
				for(i=0;i<5;i++){
					D5 = 0;
					Delay1000ms();
					D5 = 1;
					Delay1000ms();
				}
				sendString(RESET);
				memset(buffer, '\0', SIZE);
			}
			//灯控指令
			if(buffer[0] == 'L' && buffer[2] == '1'){
				D5 = 0;//点亮D5
				memset(buffer, '\0', SIZE);
			}
			if(buffer[0] == 'L' && buffer[2] == '0'){
				D5 = 1;//熄灭D5
				memset(buffer, '\0', SIZE);
			}
			if(i == 12) i = 0;
	}

}

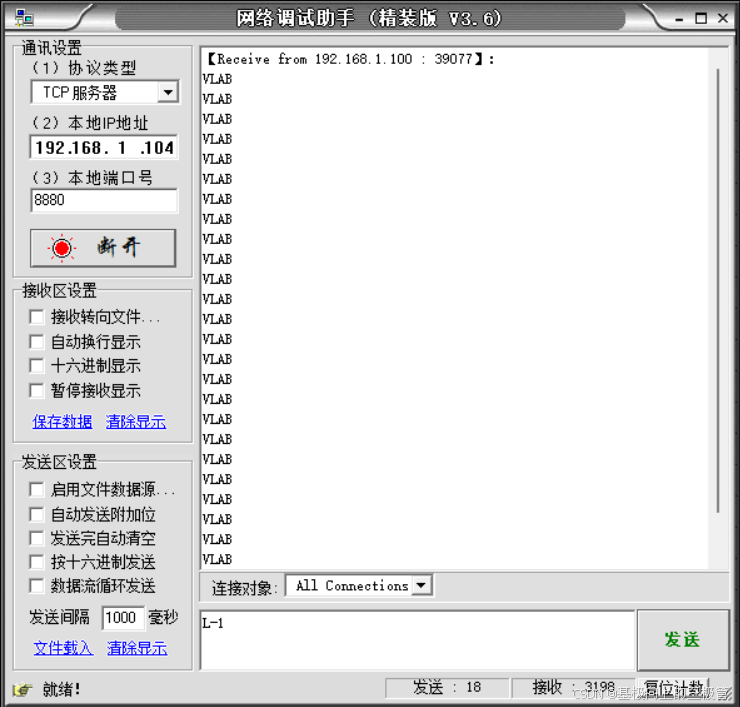

注意:如果点击打开没反应,把软件删了,重新下载一个
在这里插入图片描述

3.实物效果

发送L-1开灯,发送L-0关灯

接线

单片机LED
P3.7负极
5V正极
