【AD】2-2 IC类元件的绘制-STT25VF016B为例

已于 2024-11-04 16:58:30 修改
阅读量233 收藏
点赞数 1
CC 4.0 BY-SA版权
分类专栏： AD学习 文章标签： 嵌入式硬件
于 2024-11-04 16:57:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/labvvv/article/details/143487790

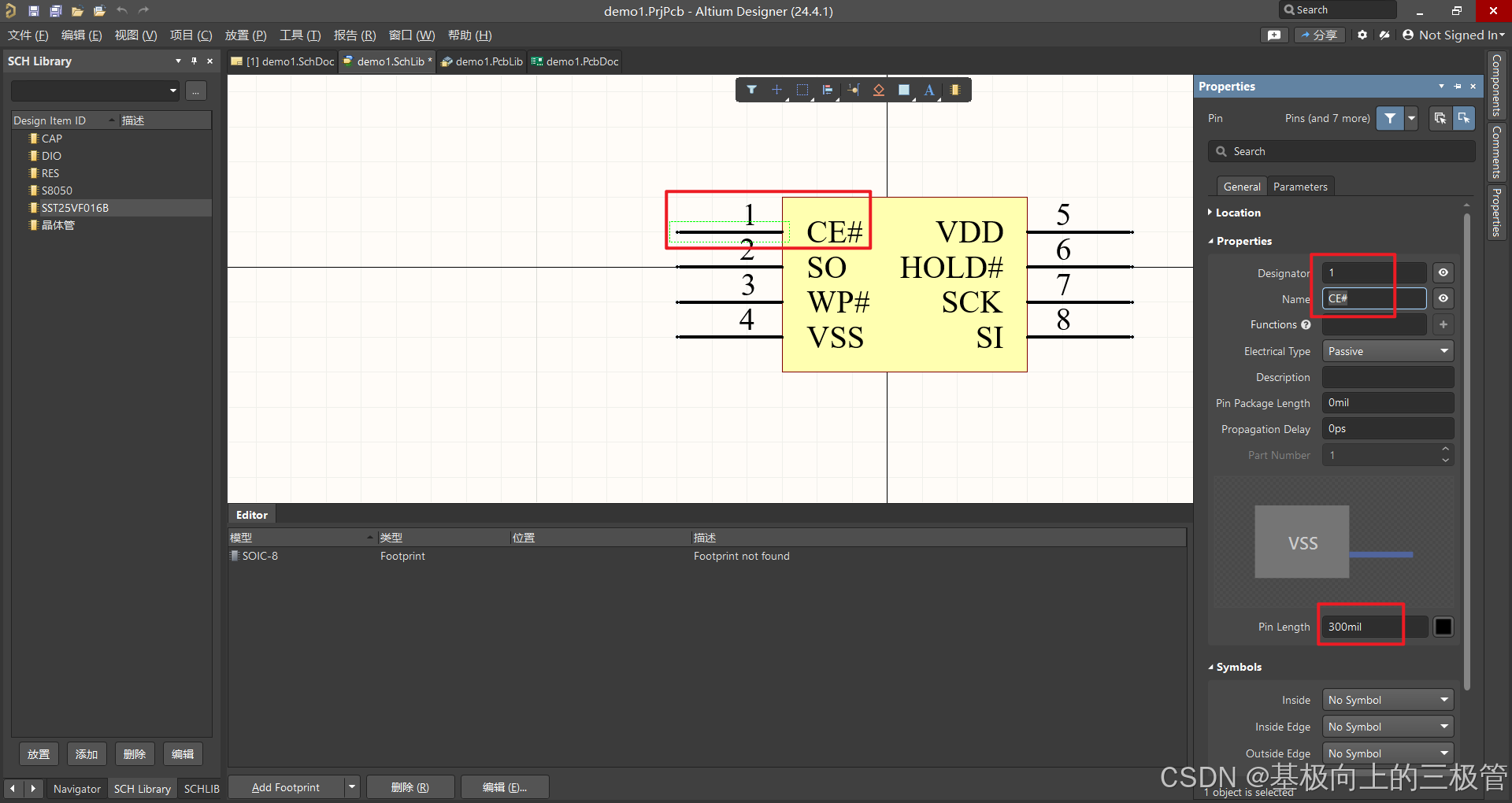

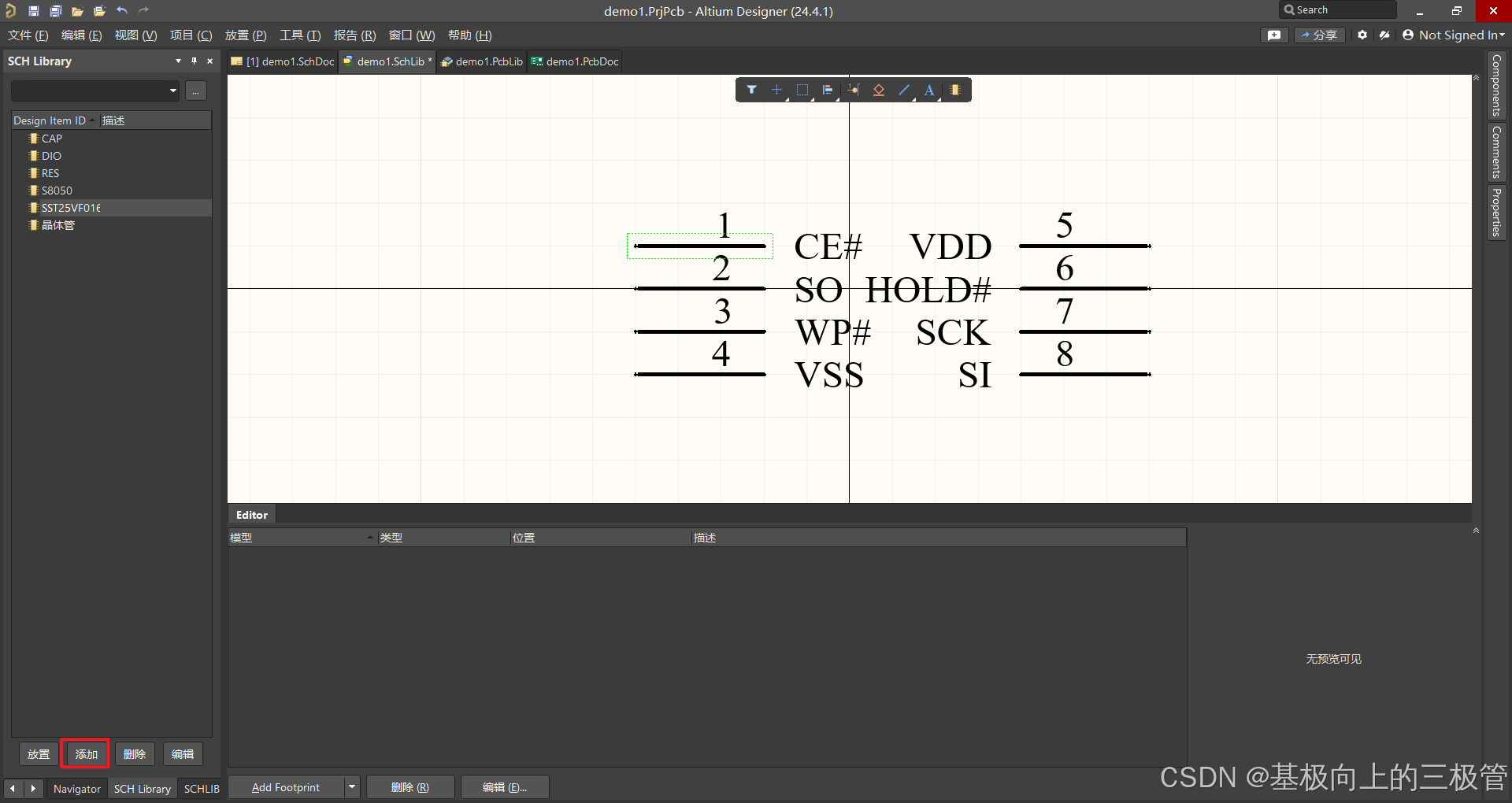

1.点击添加，进行添加新的元件，点击放置管脚按TAB键进行编辑属性，或防止后双击修改属性

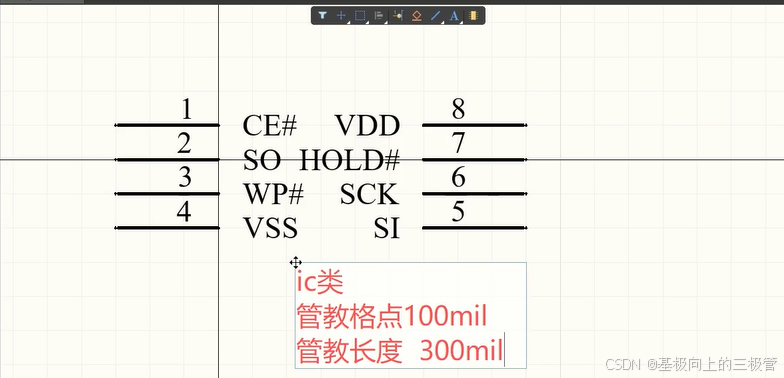

注意：序号于规格书相对应，管脚设置栅格100mil，管脚长度300mil
在这里插入图片描述

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

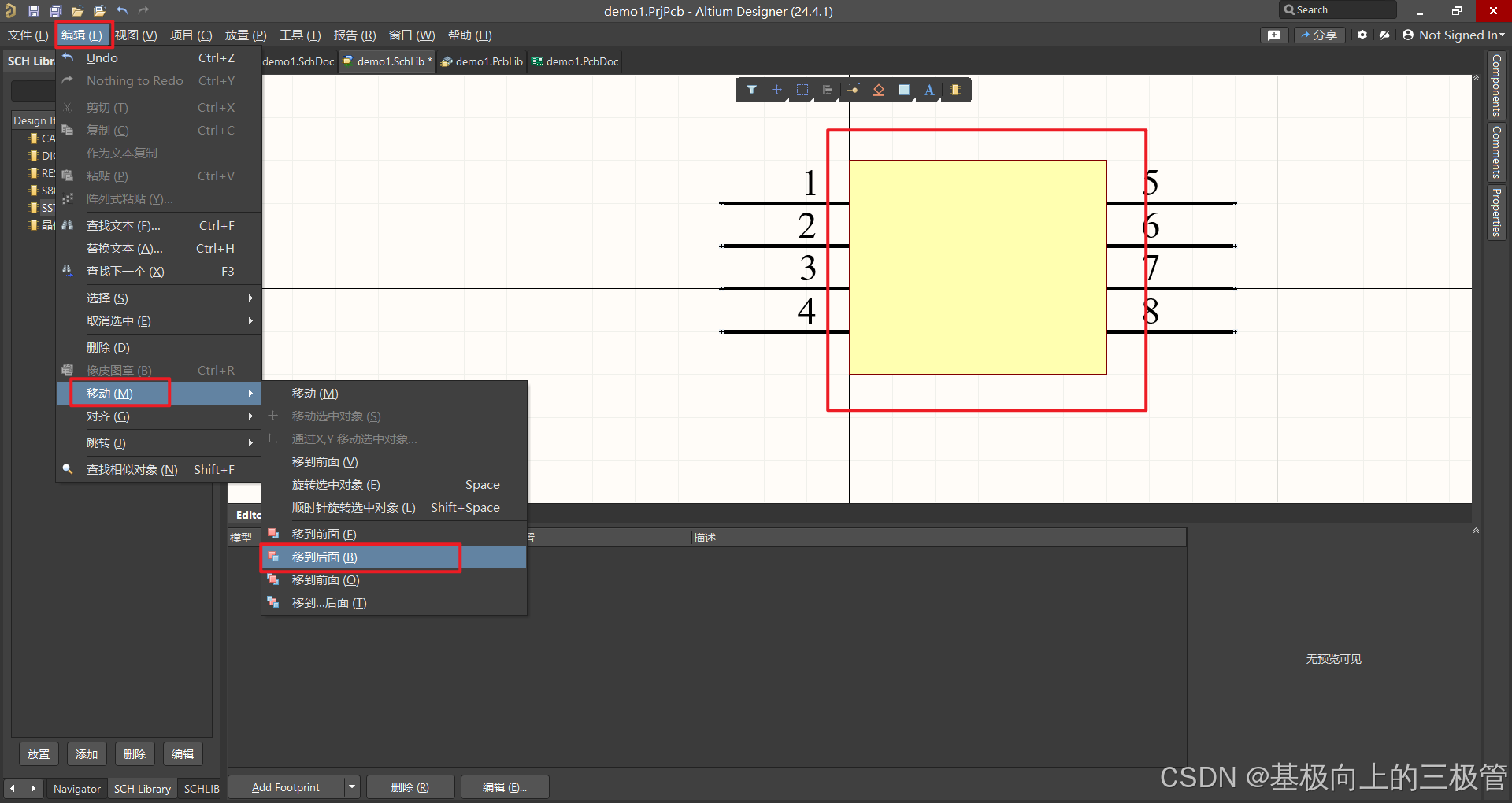

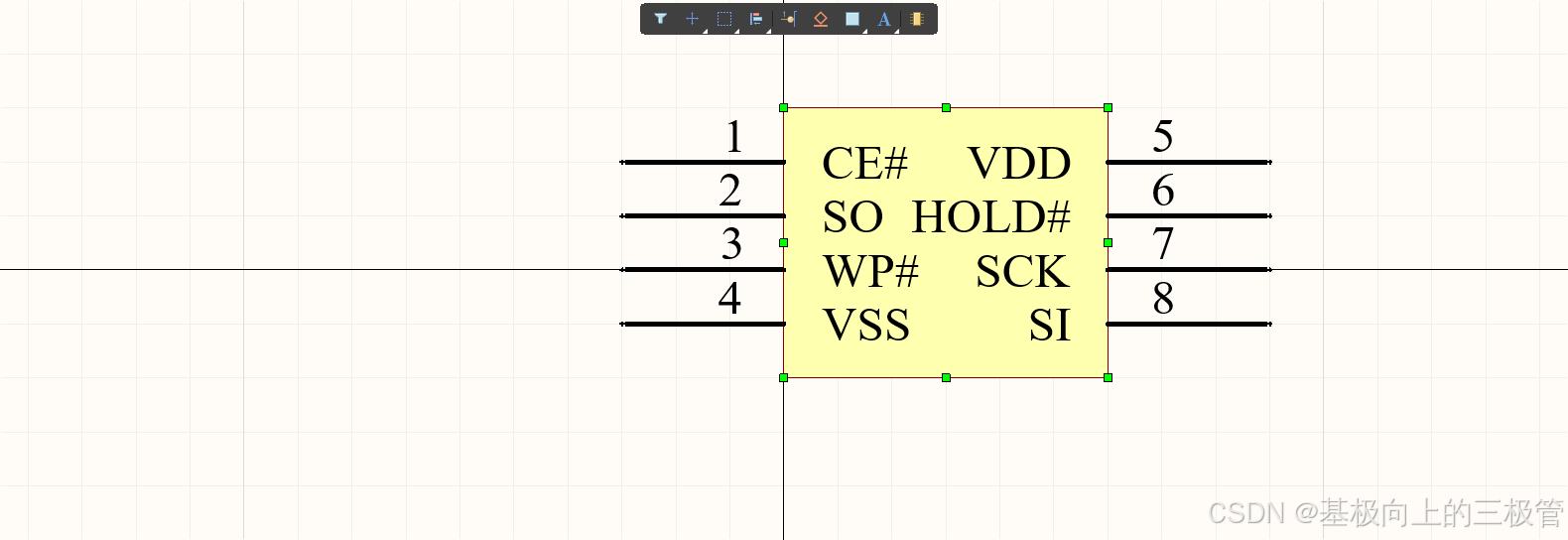

2.添加矩形框后，管脚名称不显示，点击编辑，移动，移动到后面，点击所要移动的矩形框。

在这里插入图片描述
在这里插入图片描述

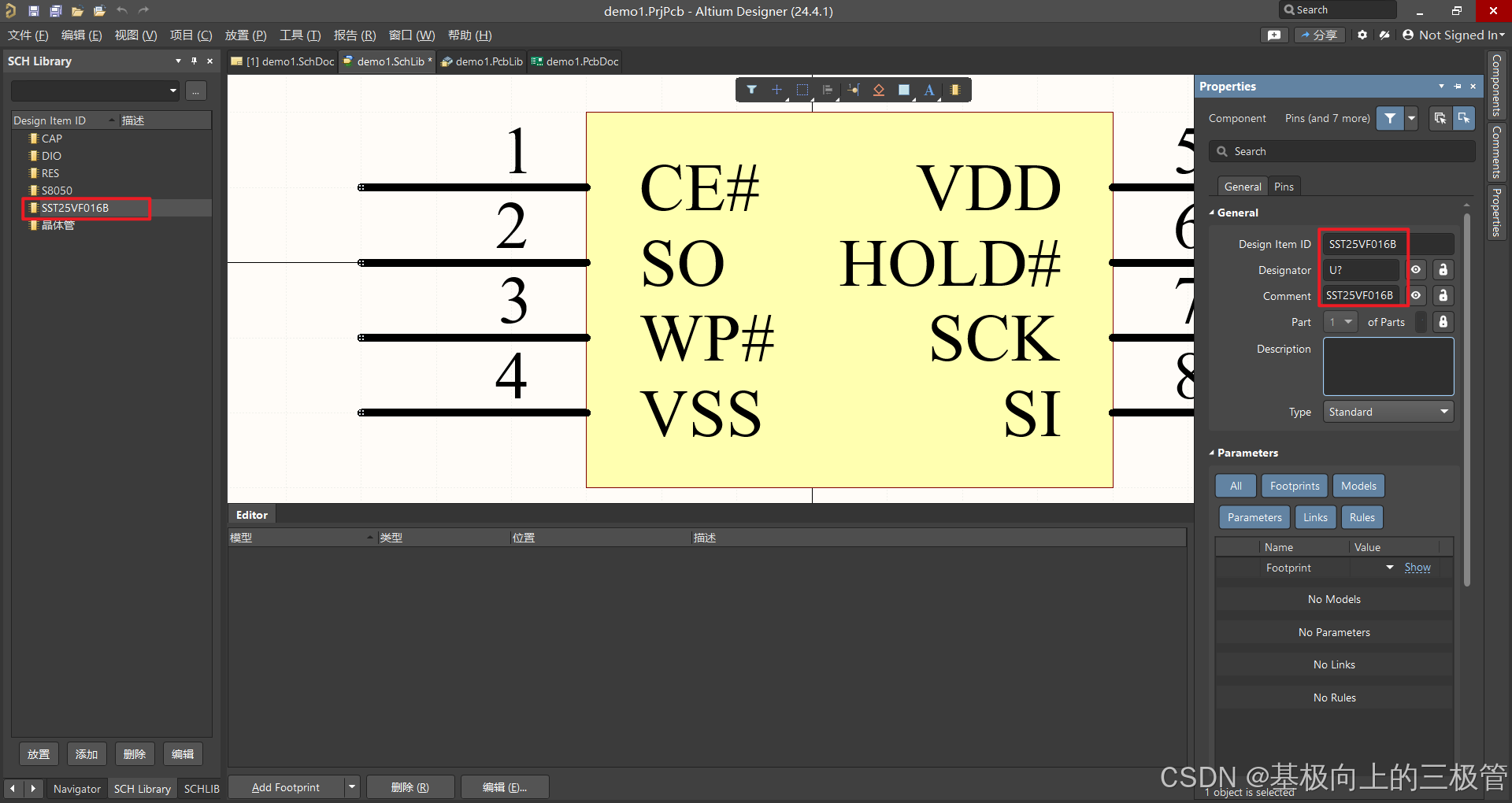

3.双击元件，修改元件属性

在这里插入图片描述
在这里插入图片描述
