分类模型--VGG16

前言

VGG参加2014年的ImageNet图像分类与定位挑战赛，取得了分类第二，定位第一的优秀成绩；

结构

VGG根据卷积核大小和卷积层数目不同，可以分为A,A-,LRN,B,C,D,E 6种，以D,E两种较为常用，分别称为VGG16和VGG19；

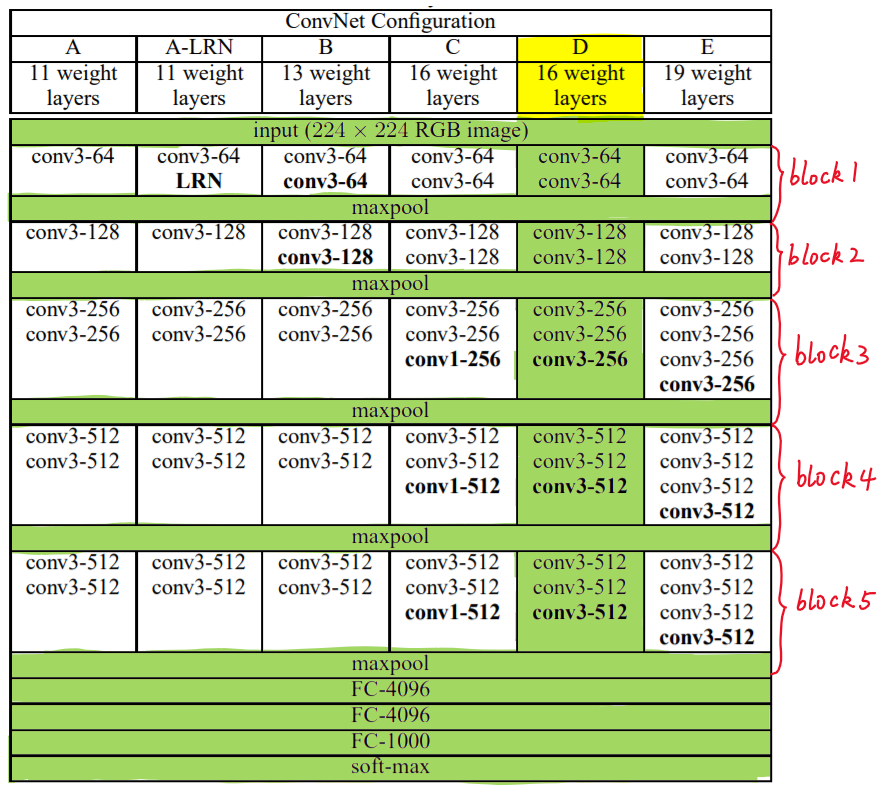

下图给出VGG的六种结构配置：

上图中，每一列对应一种结构配置，比如：图中的绿色部分即指明了VGG16所采用的结构；

针对其进行具体分析，可以看到VGG16共包含：

• 13个卷积层（Convolutional  Layer),分别用conv3-xxx表示
• 3个全连接层(Fully connected Layer),分别用FC-XXXX表示
• 5个池化层(Pool Layer)，用maxpool表示

其中，因为卷积层和全连接层都具有权重系数，因此也被称为权重层，可以得到13+3=16。[池化层不涉及权重]

特点

VGG16的突出特点为简单，体现在：

1. 卷积层使用相同的卷积核参数。卷积层均表示为conv3-xxx，其中conv3表示卷积层采用的卷积核kernel size为3，3*3是很小的卷积核尺寸，结合其他参数(步幅stride=1,填充方式padding=same)，就能保持每一个卷积层(张量)与前一层(张量)保持相同的宽和高，XXX代表卷积层的通道数。
2. 池化层采用相同的池化核参数。池化层的参数均为2*2，步幅stride=2,max的池化方式，这样就能够使得每一个池化层(张量)的宽和高是前一层(张量)的？？？？。
3. 模型是由若干卷积层和池化层堆叠(stack)的方式构成，比较容易构成较深的网络结构；



 块的结构

第一张图片的右侧，VGG16的卷积层和池化层可以分成不同的Block，从上到下依次编号为Block1~block5;每一个块内包含若干卷积层和一个池化层；并且同一Block内，卷积层的通道(channel)数是相同的，例如：

• block2中包含2个卷积层，每个卷积层用convv3-128表示；即卷积核为3*3*3，通道数为128；

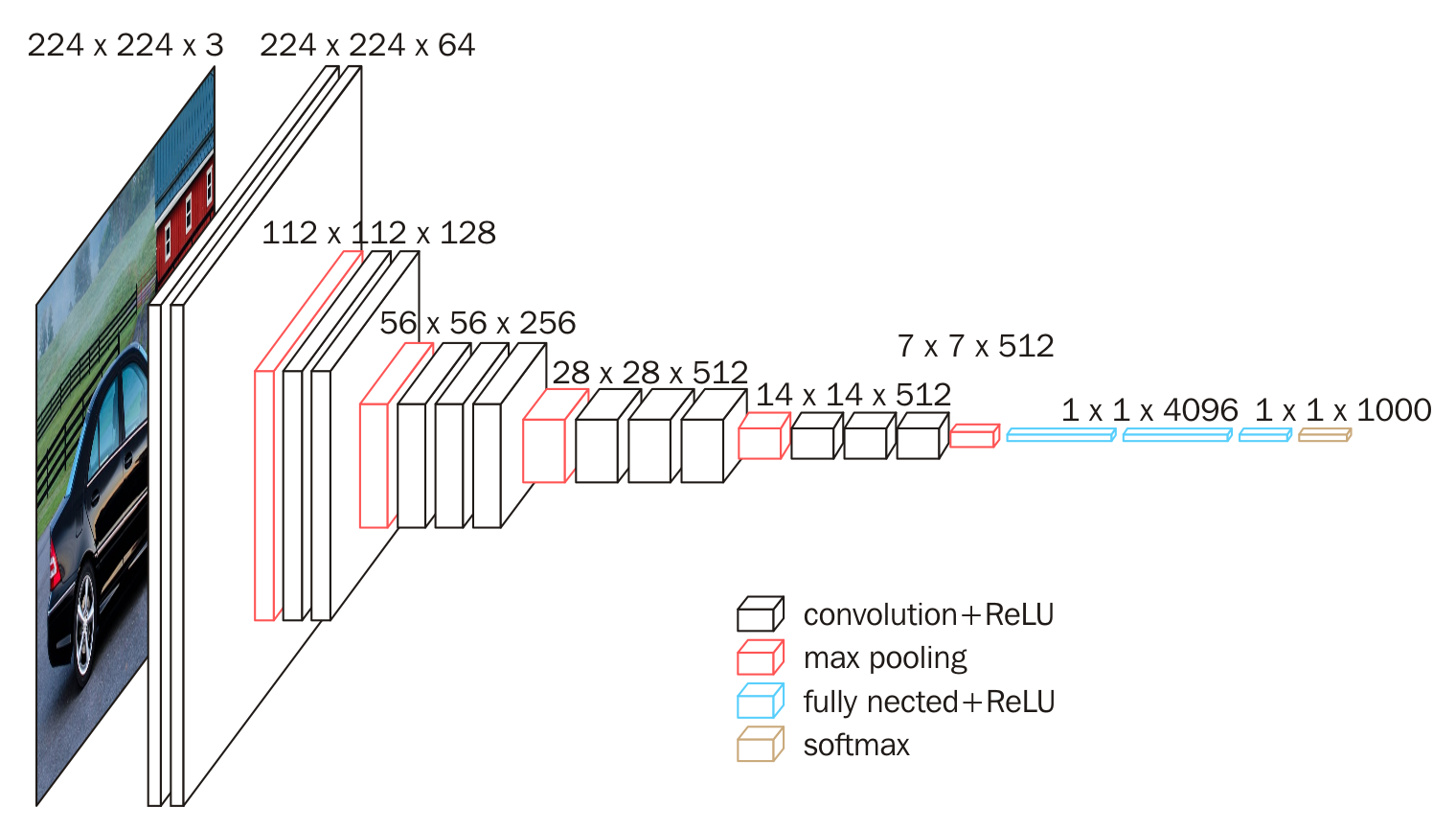

下图为按照块划分的VGG16结构图，可以结合第二张图进行理解：

 VGG的输入图像是244*244*3的图像张量，随着层数的增加，后一块内的张量相比于前一个块内的张量：

• 通道数翻倍，从64--128--256--512(保持)
• 高和宽变减半，由224--112--56--28--14--7

权重参数

VGG的结构虽然简单，但是所含的权重数目很大，达到惊人的139，357，544个参数，这些参数包括卷积核权重，全连接层权重。

• 例如：第一层卷积，输入图的通道数是3，网络必须学习大小为3*3，通道数为3的卷积核，这样的卷积核有64个，因此总共有(3*3*3)*64=1728个参数
• 计算全连接层的权重参数数目的方法为：前一层节点数*本层的节点数；因此全连接层的参数分别为：
  7*7*512*4096；4096*4096；4096*1000;

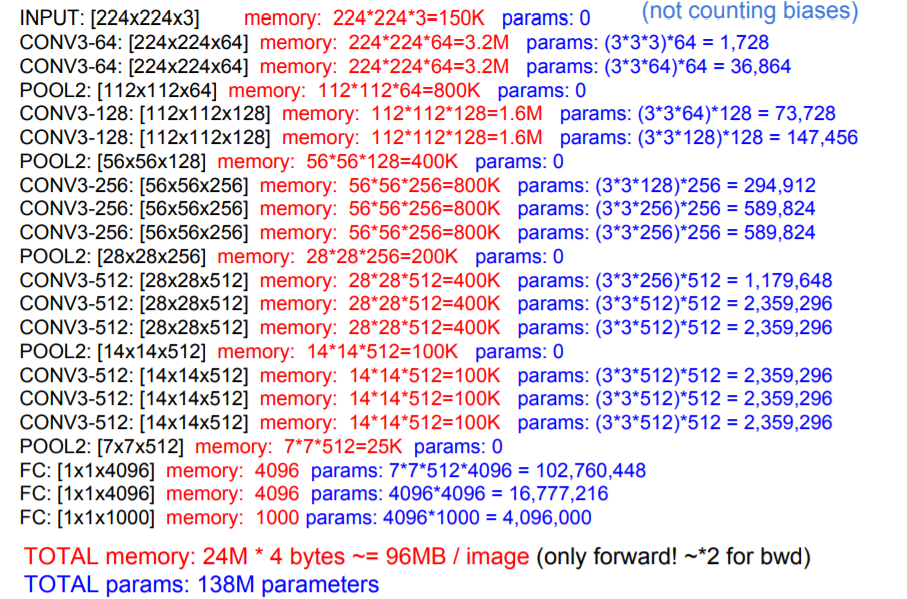

FeiFei Li在CS231的课件中给出了整个网络的全部参数的计算过程（不考虑偏置），如下图所示：

 图中蓝色是计算权重参数数量的部分；红色是计算所需存储容量的部分；

VGG16具有如此之大的参数数目，可以预期他具备很高的拟合能力；但同时具备了缺点：训练时间过长，需要的存储容量大；

实践

通过不断地卷积、池化来提取特征，通过全连接层以及softmax函数可以实现分类；根据结构来写代码，M代表最大池化，base里面定义了每一层通道数；

def vgg(cfg, i, batch_norm=False):
    layers = []
    in_ch
