思科GRE over IPSEC配置实验

已于 2023-12-02 15:08:20 修改
阅读量1.8k 收藏 20
点赞数 19
文章标签： 网络 智能路由器 网络协议
于 2023-12-02 15:03:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/l_2579854355/article/details/134752207
版权
文章详细描述了一个网络环境中，包括PCs、服务器和多个路由器和交换机的配置过程，涉及静态路由、RIP协议、GRE隧道和IPsec加密的设置。通过抓包分析验证了配置的有效性和数据包的封装过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

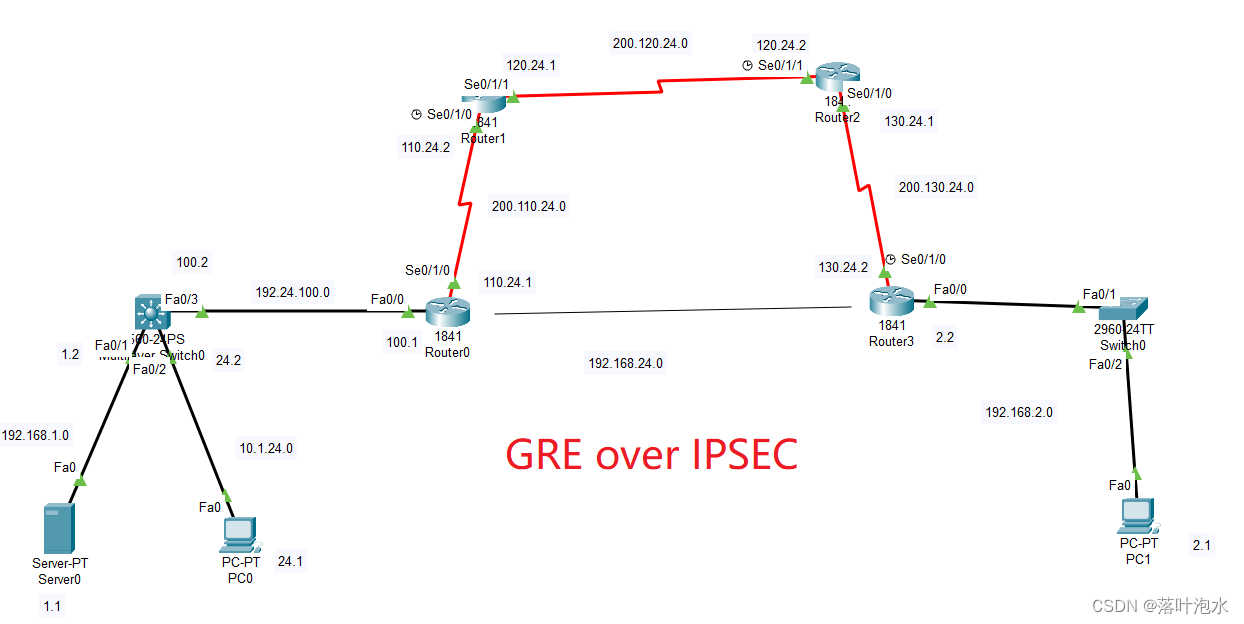

网络拓扑

使用的设备

PC*2，服务器*1，1841路由器*4，2960-24TT交换机*1，24PS三层交换机*1

一、各端口配置

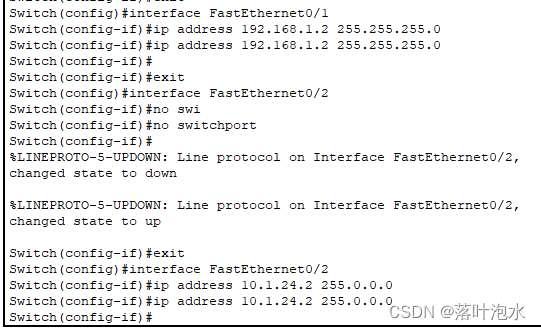

三层交换机配端口

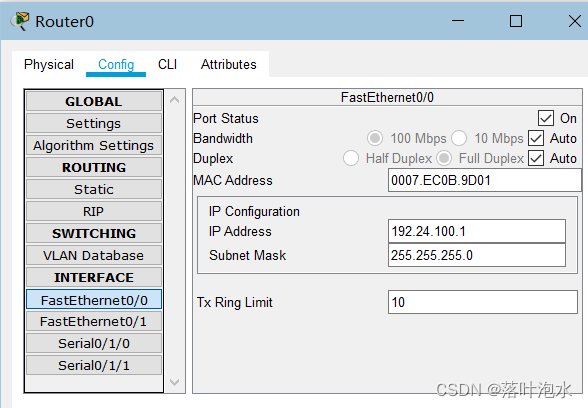

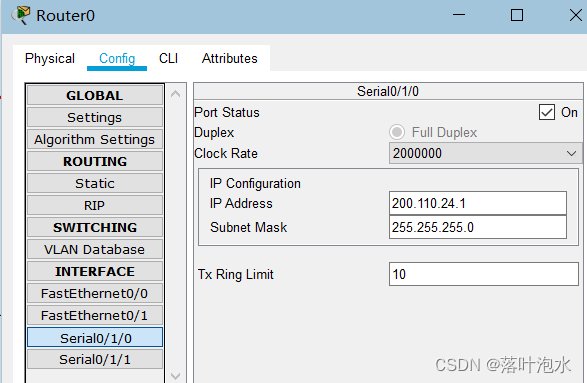

R0各端口

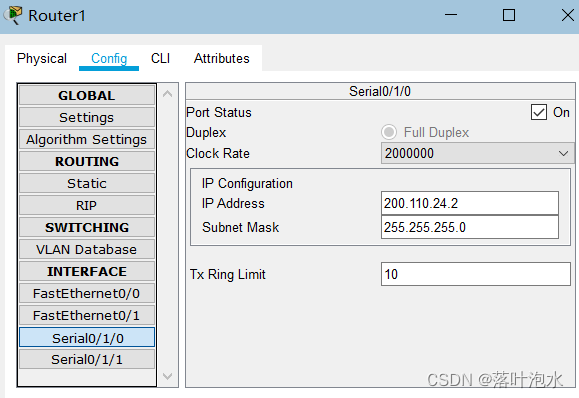

R1各端口

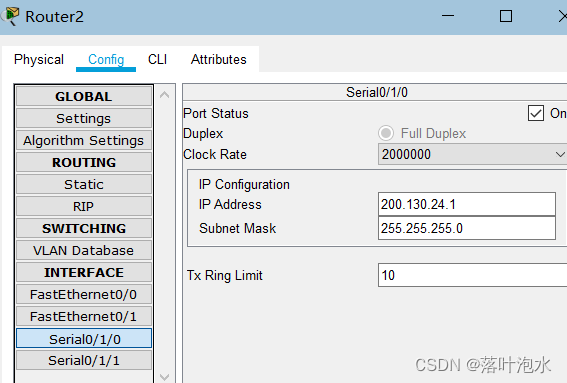

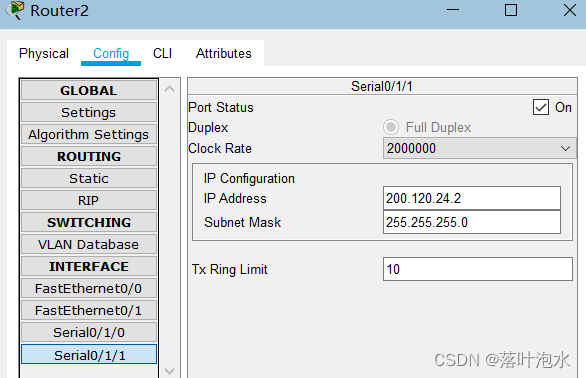

R2各端口

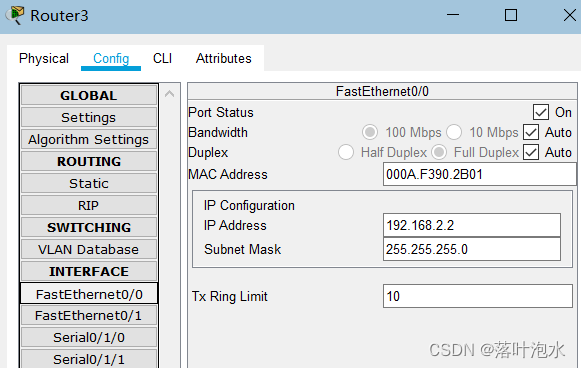

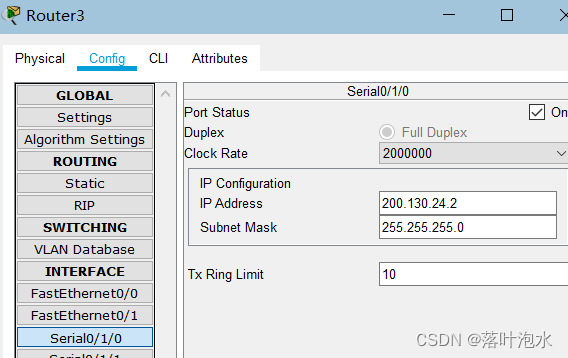

R3各端口

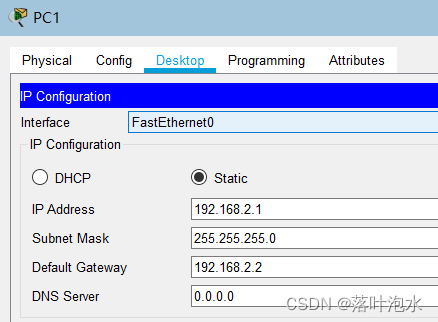

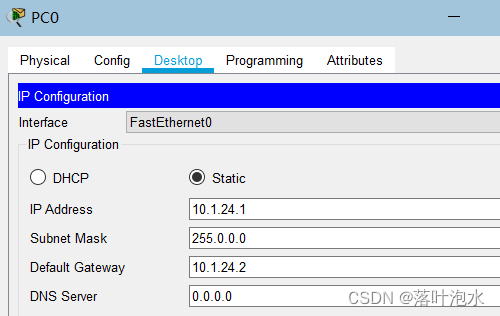

Pc配置

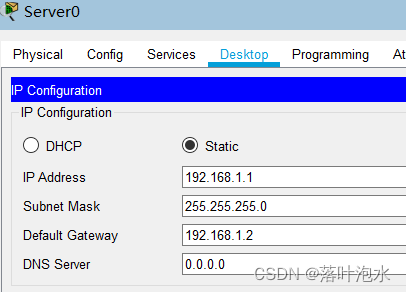

服务器配置

二、配置静态路由

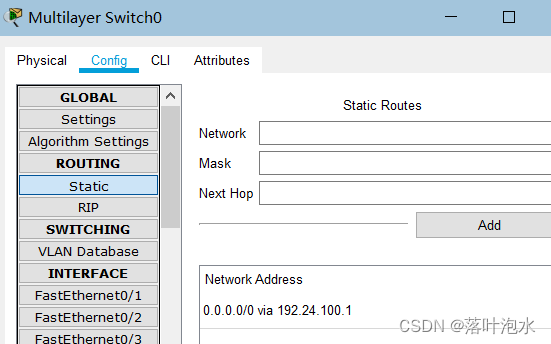

交换机

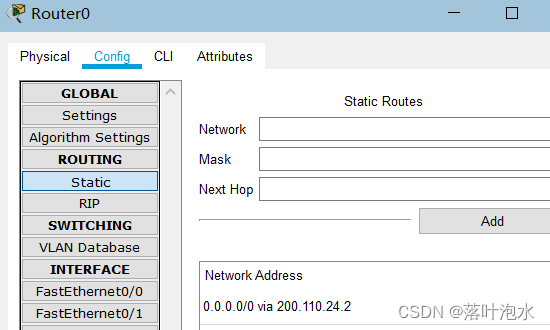

R0

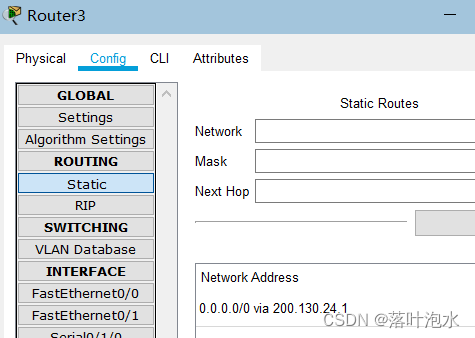

R3

三、RIP配置

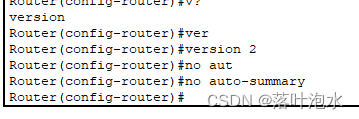

RIP v2版本配置命令

 关闭rip聚合

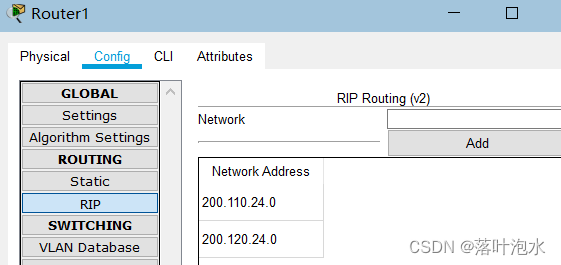

R1  v2版本RIP

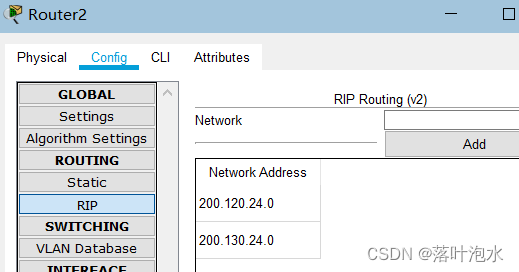

R2   v2版本RIP

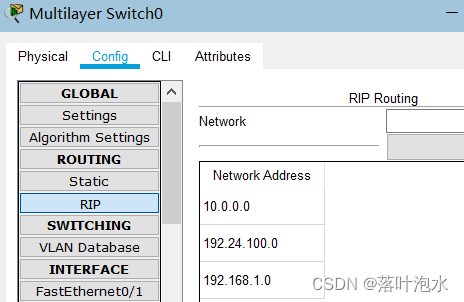

三层交换机  v1版本RIP

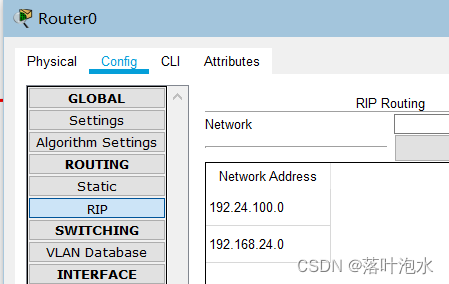

R0   v1版本RIP

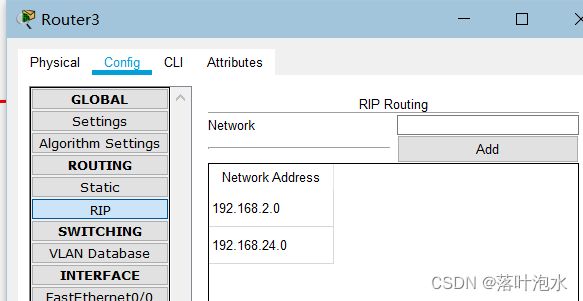

R3   v1版本RIP

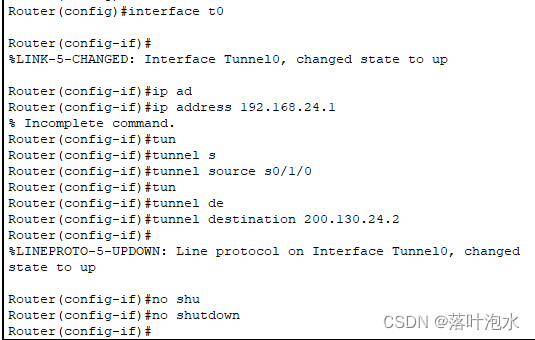

四、在R0与R3配置GRE

R0

R3

  ip address 192.168.24.2

     Source s0/1/0       destination 200.110.24.1

查看路由表：

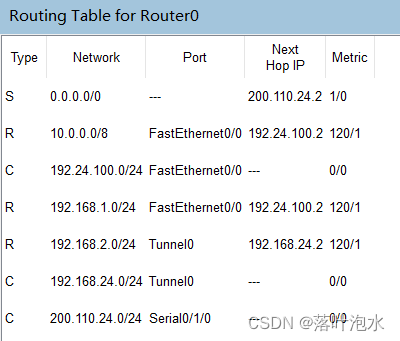

R0:

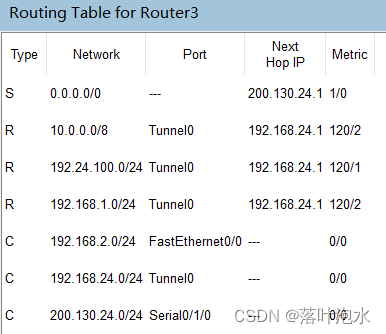

R3：

学习到了隧道

GRE配置成功！

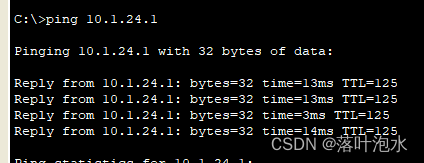

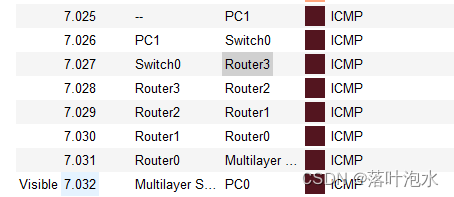

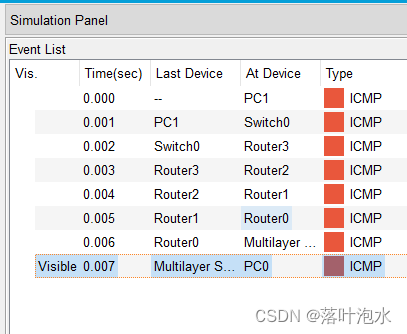

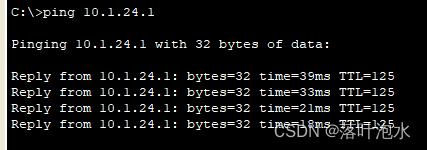

连通测试

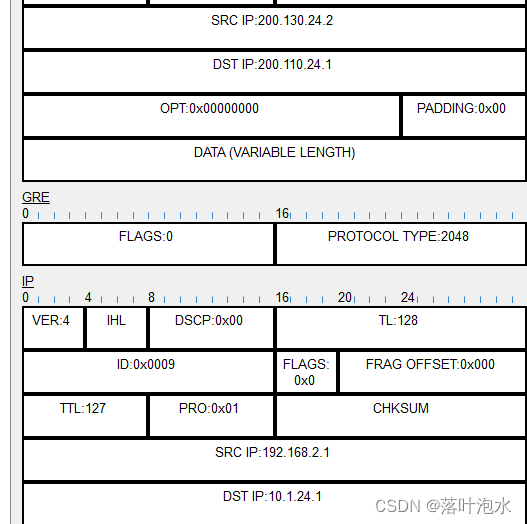

抓包分析

GRE封装 SRC IP:200.130.24.2   DST IP :200.110.24.1

原包 SRC IP :192.168.2.1  DST IP :10.1.24.

GRE配置完成

五、配置ipsec加密 R0与R3的传输

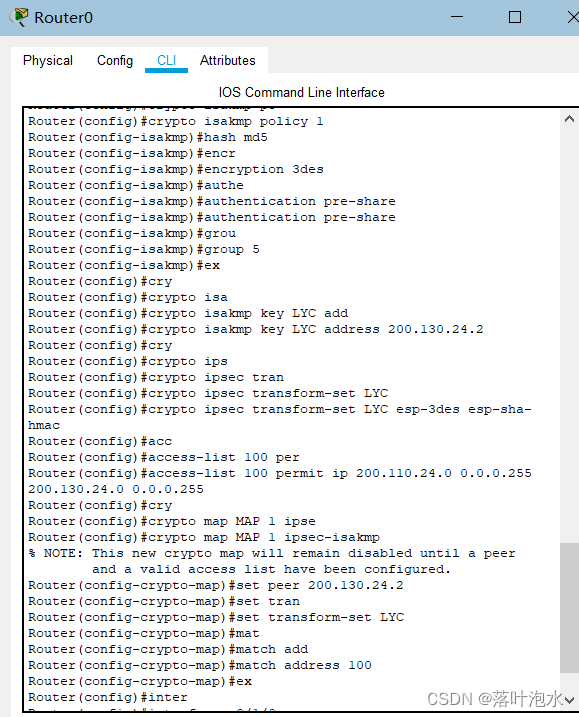

R0：

对端地址：200.130.24.2

源地址：200.110.24.0   目的地址：200.130.24.0

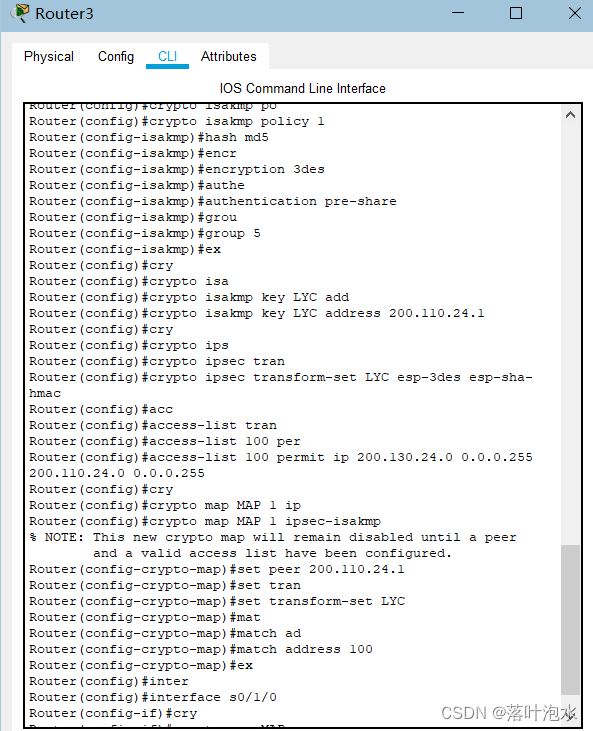

R3：

对端地址：200.110.24.1

源地址：200.130.24.0   目的地址：200.110.24.0

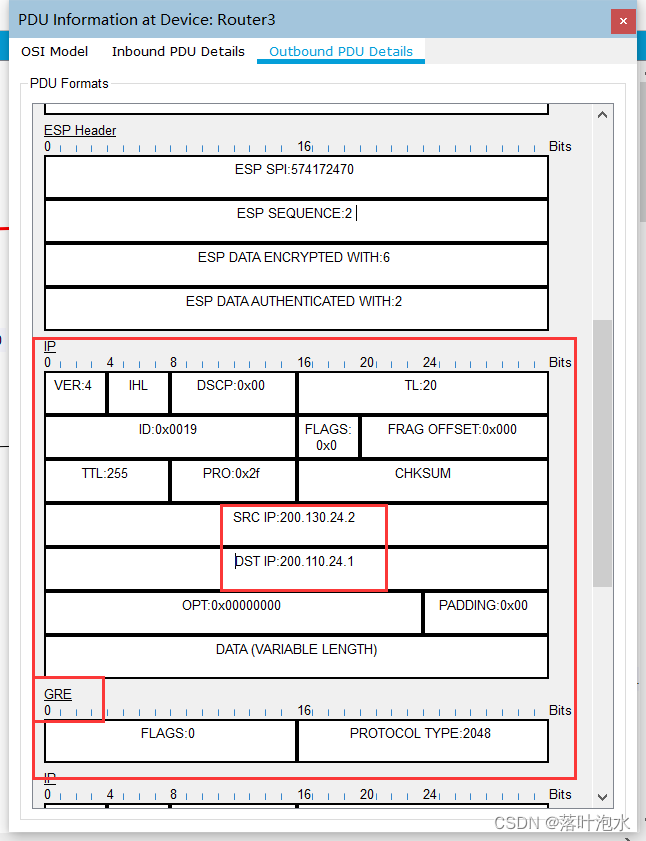

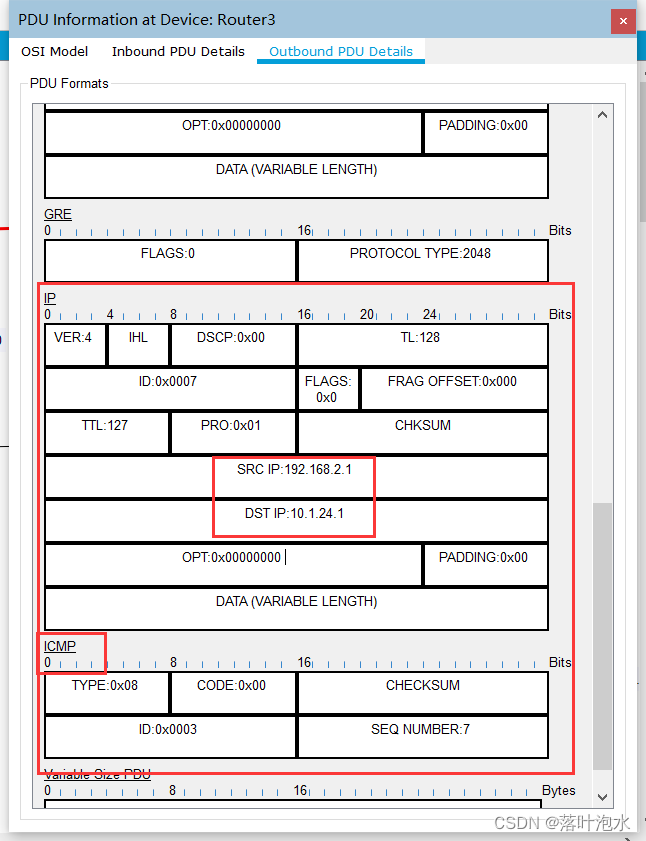

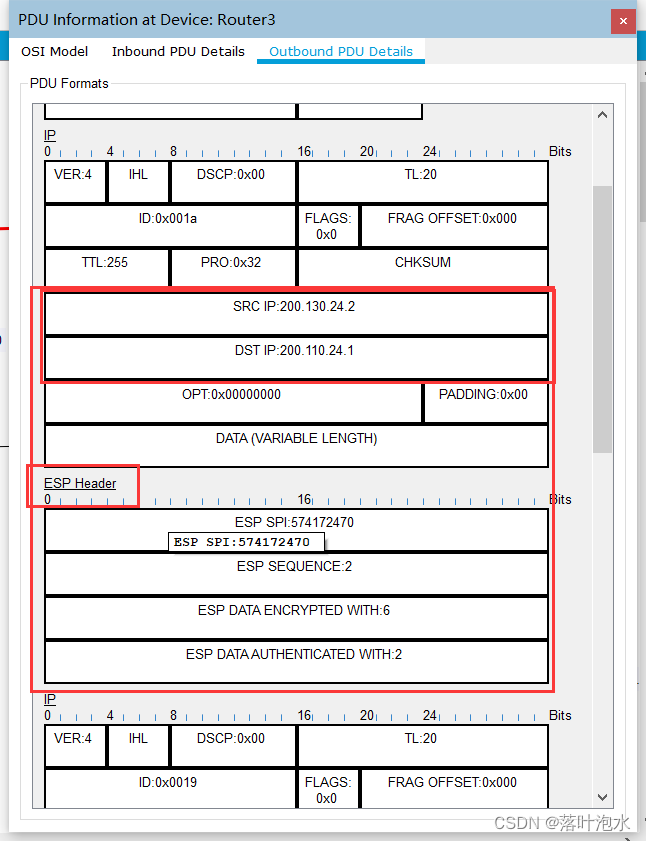

抓包分析

Pc1发给pc0的ping包

最外层ESP加密

源IP：200.130.24.2  目的IP：200.110.24.1

次外层GRE封装

源IP：200.130.24.2 目的IP：200.110.24.1

内层源IP包

源IP：192.168.2.1 目的IP：10.1.24.1

本文仅用于记录学习，如有侵权联系删除！
