9、 R1和R2配置路由(对外使用默认路由,R1和R2间使用RIP协议)
本文仅用于记录学习,如有侵权联系删除。转载需标明来源。

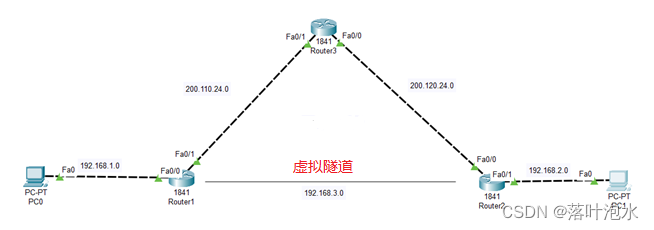

1、构建网络拓扑
使用思科1841路由器3台,2台pc,网络规划如下:200网络模拟公网,192网络模拟内网。

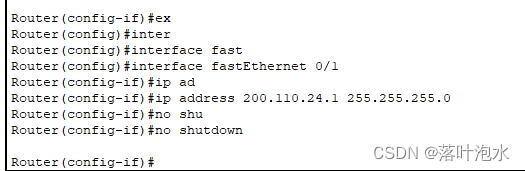

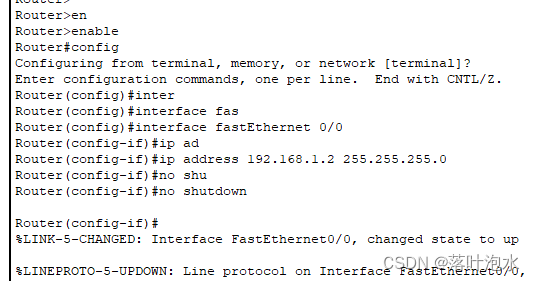

2、命令行配置Router1的两个端口
相关命令:
R0(config)#interface 端口名 如f0/0即可
R0(config-if)#ip address IP地址 子网掩码 配置IP地址
R0(config-if)#no shutdown 启动端口

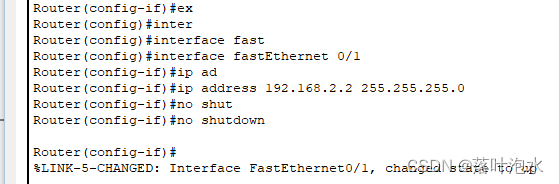

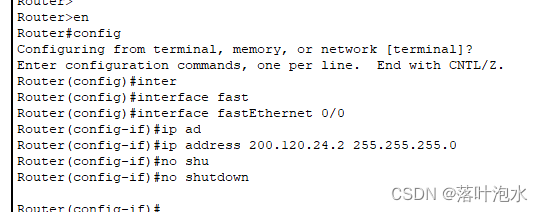

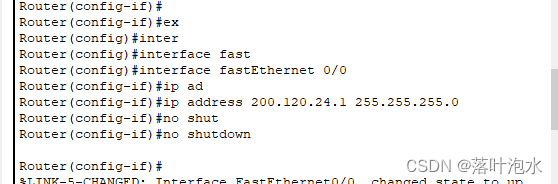

3、配置Router2的两个端口

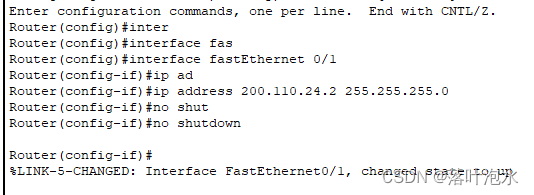

4、配置Router3的两个端口

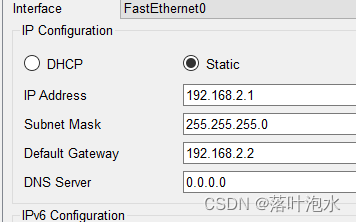

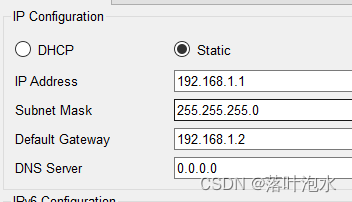

5、手动配置PC0 PC1的ip地址
PC0:
PC:1

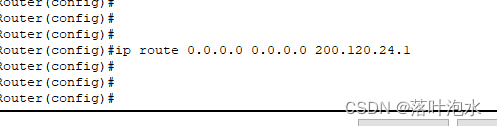

6、配置静态路由
Router1:
Router2:
Router3:不作配置,模拟公网透明传输。

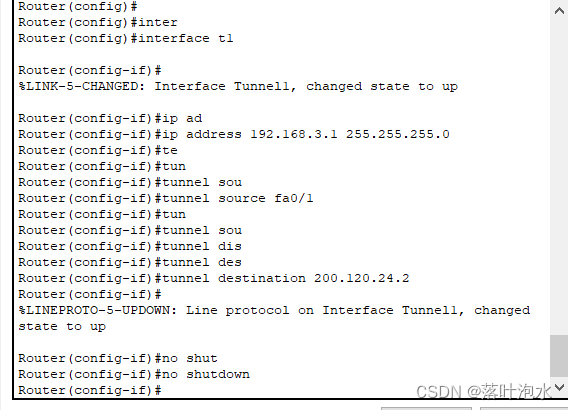

7、配置GRE隧道,Router1的Tunnel口
相关命令:
Router(config)#interface t0 创建Tunnel接口,接口号从0算起
Router(config-if)#ip address IP地址 子网掩码 配置IP地址,这个地方就是虚拟的那种
Router(config-if)#tunnel source 隧道源接口号 指定隧道起点,起点可以是自己的端口号f0/0之类
Router(config-if)#tunnel destination 隧道目的接口地址 指定隧道终点,必须是IP地址了
Router(config-if)#no shutdown

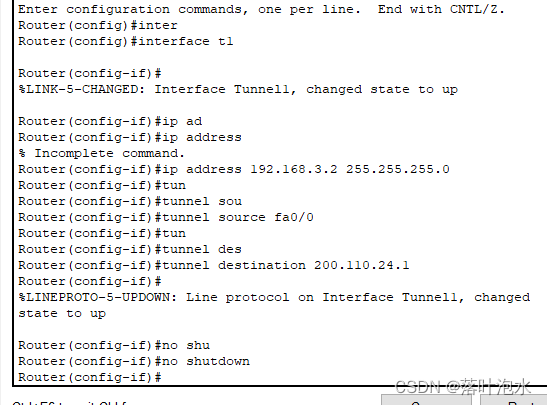

8、 配置GRE隧道 ,Router2的Tunnel口
9、 R1和R2配置路由(对外使用默认路由,R1和R2间使用RIP协议)
R1(config)#ip route 目标地址 掩码地址 下一跳地址ip 静态路由
R1(config)#ip route 0.0.0.0 0.0.0.0 下一跳地址 (默认路由…)

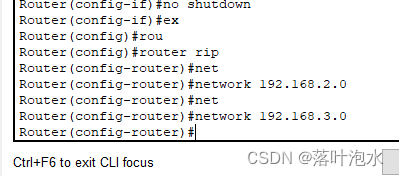

RIP 配置
R1(config)#router rip 配置RIP
R1(config-router)#network 网段IP 路由器分享自己的直连网络
R1(config-router)#network网段IP 路由器分享自己的直连网络
10、查看路由表

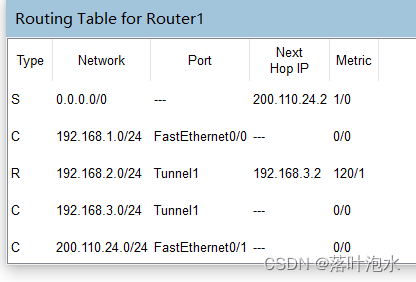

路由器1:

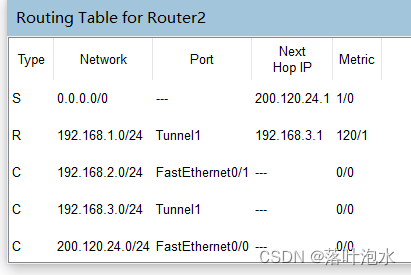

路由器2:
可以看到路由表中已经有R开头的tunnel连接,gre配置成功

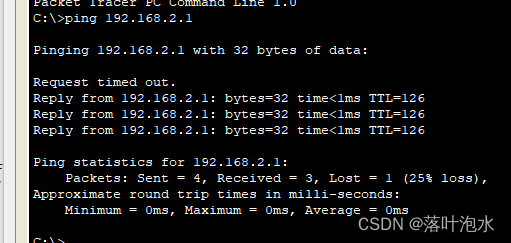

11、PC间进行ping操作,查看GRE封装的数据包
3个连通1个丢包

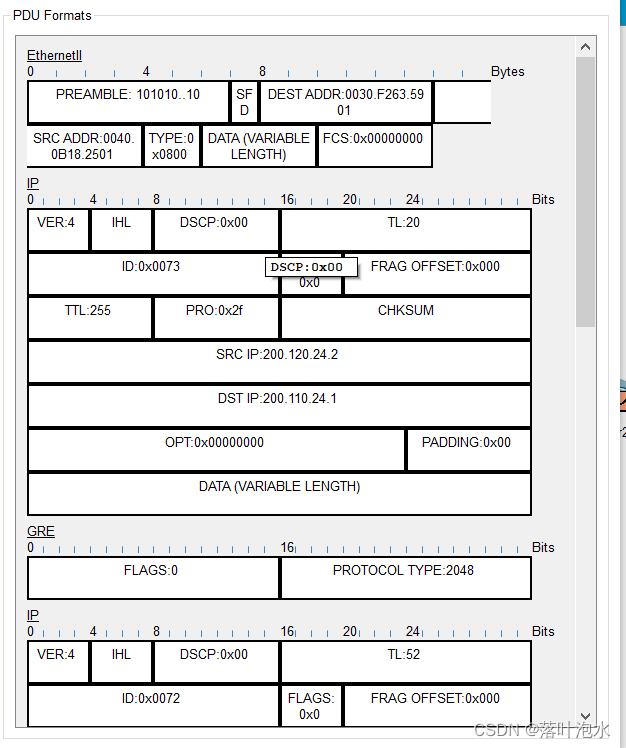

查看数据包通过GRE封装后的样子。
