external-attacher源码分析(2)-核心处理逻辑分析

kubernetes ceph-csi分析目录导航

基于tag v2.1.1

https://github.com/kubernetes-csi/external-attacher/releases/tag/v2.1.1

external-attacher

external-attacher属于external plugin中的一个。下面我们先来回顾一下external plugin以及csi系统结构。

external plugin

external plugin包括了external-provisioner、external-attacher、external-resizer、external-snapshotter等，external plugin辅助csi plugin组件，共同完成了存储相关操作。external plugin负责watch pvc、volumeAttachment等对象，然后调用volume plugin来完成存储的相关操作。如external-provisioner watch pvc对象，然后调用csi plugin来创建存储，最后创建pv对象；external-attacher watch volumeAttachment对象，然后调用csi plugin来做attach/dettach操作，并修改volumeAttachment对象与pv对象；external-resizer watch pvc对象，然后调用csi plugin来做存储的扩容操作等。

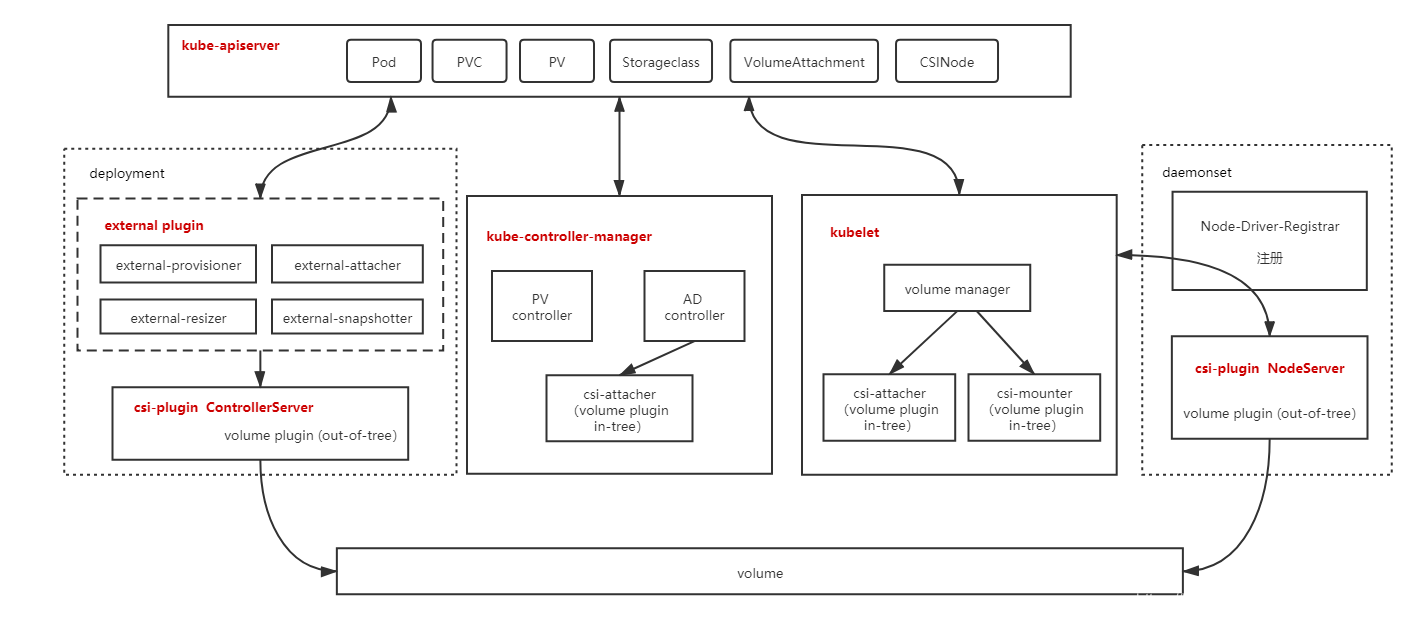

csi系统结构

external-attacher作用分析

根据CSI plugin是否支持ControllerPublish/ControllerUnpublish操作，external-attacher的作用分为如下两种：
（1）当CSI plugin不支持ControllerPublish/ControllerUnpublish操作时，AD controller（或kubelet的volume manager）创建VolumeAttachment对象后，external-attacher仅参与VolumeAttachment对象的修改，将attached属性值patch为true；而external-attacher对pv对象无任何同步处理操作。
（2）当CSI plugin支持ControllerPublish/ControllerUnpublish操作时，external-attacher调用csi plugin（ControllerPublishVolume）进行存储的attach操作，然后更改VolumeAttachment对象，将attached属性值patch为true，并patch pv对象，增加该external-attacher相关的finalizer；对于pv对象，external-attacher负责处理pv对象的finalizer，patch pv对象，去除该external-attacher相关的finalizer（该external-attacher执行attach操作时添加的finalizer）。

源码分析

external-attacher的源码分析将分为两部分：
（1）main方法以及启动参数分析；
（2）核心处理逻辑分析。

前面一篇博客已经对external-attacher的main方法以及启动参数做了分析，这篇博客将对external-attacher的核心处理逻辑进行源码分析。

Run

核心逻辑为跑goroutine不停的调用ctrl.syncVA与ctrl.syncPV对VolumeAttachment对象以及PV对象进行同步处理。

//external-attcher/pkg/controller/controller.go

// Run starts CSI attacher and listens on channel events
func (ctrl *CSIAttachController) Run(workers int, stopCh <-chan struct{}) {
	defer ctrl.vaQueue.ShutDown()
	defer ctrl.pvQueue.ShutDown()

	klog.Infof("Starting CSI attacher")
	defer klog.Infof("Shutting CSI attacher")

	if !cache.WaitForCacheSync(stopCh, ctrl.vaListerSynced, ctrl.pvListerSynced) {
		klog.Errorf("Cannot sync caches")
		return
	}
	for i := 0; i < workers; i++ {
		go wait.Until(ctrl.syncVA, 0, stopCh)
		go wait.Until(ctrl.syncPV, 0, stopCh)
	}

	if ctrl.shouldReconcileVolumeAttachment {
		go wait.Until(func() {
			err := ctrl.handler.ReconcileVA()
			if err != nil {
				klog.Errorf("Failed to reconcile volume attachments: %v", err)
			}
		}, ctrl.reconcileSync, stopCh)
	}

	<-stopCh
}

1.syncVA

syncVA负责VolumeAttachment对象的处理，核心逻辑为：
（1）判断VolumeAttachment对象的.Spec.Attacher属性值，判断是否由本attacher组件来负责VolumeAttachment对象的同步处理；
（2）调用ctrl.handler.SyncNewOrUpdatedVolumeAttachment(va)。

//external-attcher/pkg/controller/controller.go

func (ctrl *CSIAttachController) syncVA() {
	key, quit := ctrl.vaQueue.Get()
	if quit
