k8s通过ceph-csi接入存储的概要分析

原创

已于 2022-06-26 10:49:11 修改

· 置顶 · 2.8k 阅读

14 ·

版权

文章标签：

#kubernetes #ceph

于 2021-04-08 20:59:57 首次发布

kubernetes ceph-csi分析目录导航

概述

下面的分析是k8s通过ceph-csi（csi plugin）接入ceph存储（csi相关组件的分析以rbd为例进行分析），对csi系统结构、所涉及的k8s对象与组件进行了简单的介绍，以及k8s对存储进行相关操作的流程分析，存储相关操作包括了存储创建、存储扩容、存储挂载、解除存储挂载以及存储删除操作。

csi系统结构

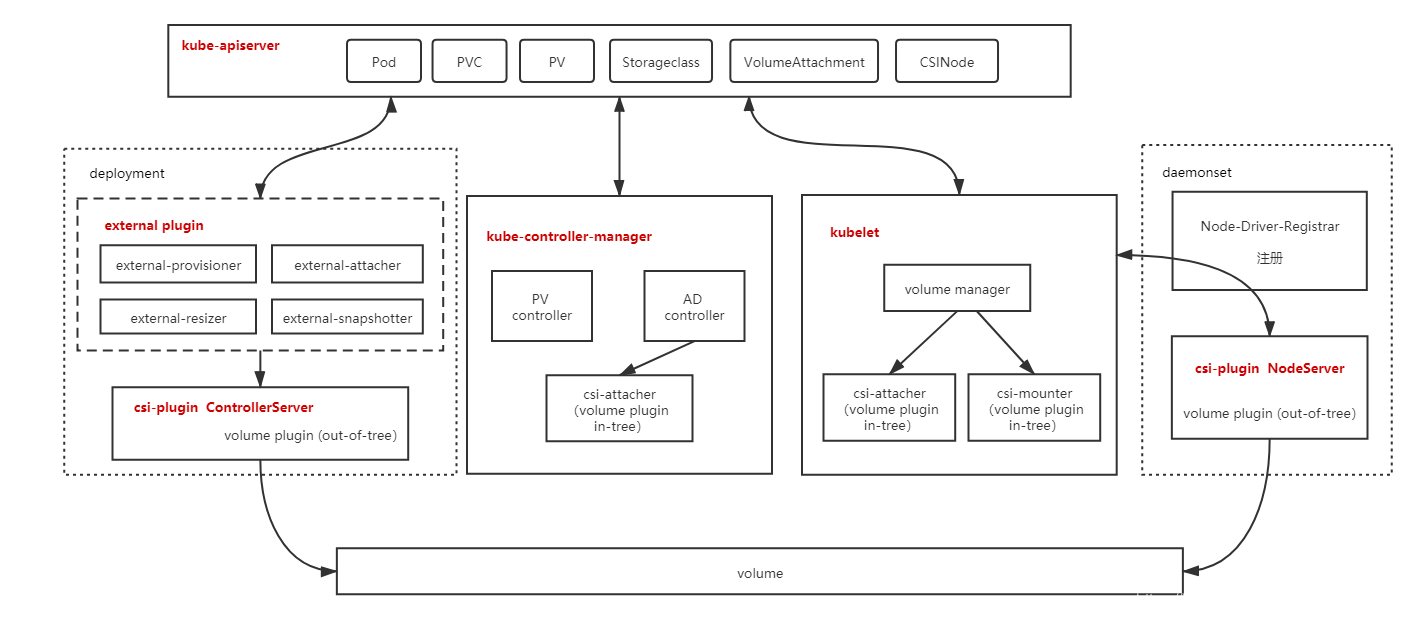

这是一张k8s csi的系统架构图，图中所画的组件以及k8s对象，接下来会一一进行分析。

在这里插入图片描述

csi简介

CSI是Container Storage Interface（容器存储接口）的简写。

CSI的目的是定义行业标准“容器存储接口”，使存储供应商（SP）能够开发一个符合CSI标准的插件并使其可以在多个容器编排（CO）系统中工作。CO包括Cloud Foundry, Kubernetes, Mesos等。

CSI组件一般采用容器化部署，减少了环境依赖。

涉及k8s对象

1. PersistentVolume

持久存储卷，集群级别资源，代表了存储卷资源，记录了该存储卷资源的相关信息。

回收策略

（1）retain：保留策略，当删除PVC的时候，PV与外部存储资源仍然存在。

（2）delete：删除策略，当与pv绑定的pvc被删除的时候，会从k8s集群中删除PV对象，并执行外部存储资源的删除操作。

（3）resycle（已废弃）

pv状态迁移

available --> bound --> released

2. PersistentVolumeClaim

持久存储卷声明，namespace级别资源，代表了用户对于存储卷的使用需求声明。

示例：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: test
  namespace: test
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 10Gi
  storageClassName: csi-cephfs-sc
  volumeMode: Filesystem

pvc状态迁移

pending --> bound

3. StorageClass

定义了创建pv的模板信息，集群级别资源，用于动态创建pv。

示例：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-rbd-sc
parameters:
  clusterID: ceph01
  imageFeatures: layering
  imageFormat: "2"
  mounter: rbd
  pool: kubernetes
provisioner: rbd.csi.ceph.com
reclaimPolicy: Delete
volumeBindingMode: Immediate

4. VolumeAttachment

VolumeAttachment 记录了pv的相关挂载信息，如挂载到哪个node节点，由哪个volume plugin来挂载等。

AD Controller 创建一个 VolumeAttachment，而 External-attacher 则通过观察该 VolumeAttachment，根据其状态属性来进行存储的挂载和卸载操作。

示例：

apiVersion: storage.k8s.io/v1
kind: VolumeAttachment
metadata:
  name: csi-123456
spec:
  attacher: cephfs.csi.ceph.com
  nodeName: 192.168.1.10
  source:
    persistentVolumeName: pvc-123456
status:
  attached: true
