【天线】S参数关系和反射系数关系

1. S参数的基本定义

S参数是描述天线输入和输出端口之间传输特性的复数矩阵，通常包括反射系数（S11）、传输系数（S21）、反向传输系数（S12）和隔离度（S22）。其中，S11表示输入端口的反射系数，反映了天线对输入信号的反射能力

2. 反射系数的定义与意义

反射系数（S11）是天线输入端口反射波与入射波的比值，通常以分贝（dB）表示。其值越小，说明天线与馈电端口的阻抗匹配越好，能量损耗越低。例如，一个良好的天线设计通常要求S11值低于-10 dB。

即S11是反射系数，即，Γ 反射系数。

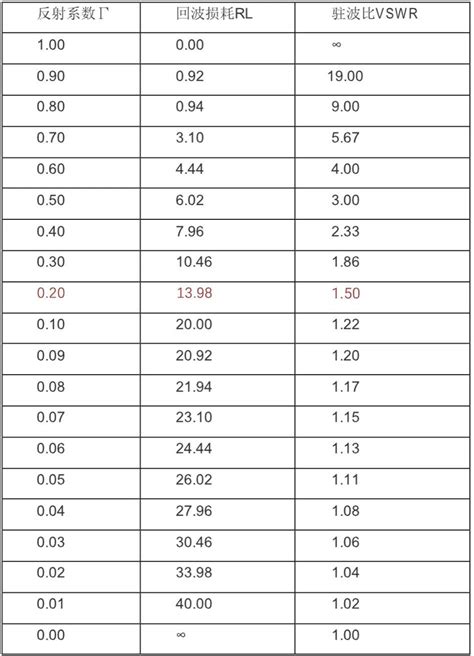

4. 反射系数与电压驻波比（VSWR）的关系

电压驻波比（VSWR）是衡量天线阻抗匹配程度的重要指标，其与反射系数的关系如下：

VSWR=1+∣Γ∣1−∣Γ∣VSWR=1−∣Γ∣1+∣Γ∣​

其中，ΓΓ为反射系数。当VSWR=1时，表示完全匹配；当VSWR>1时，表示存在反射
