该产品组合提供高精度时间到数字转换器和模数转换器，适用于多种科学应用，如TOF-MS、OCT、FLIM和单光子计数等。多命中时间间隔分析仪和瞬态记录仪能进行复杂的脉冲分析，支持同步多通道采集，具有低至13ps的测量分辨率和双极阈值功能，便于不同探测器集成。丰富的软件接口和PCIe设计确保了系统易集成和高性能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简介

      产品组合包括一系列多功能时间到数字转换器(TDC)和模数转换器(ADC)。我们的许多客户的应用场景依赖于对飞行时 间(TOF)的测量。该系列产品非常适合用于质谱系统(TOF-MS)，光学相干断层扫描(OCT)，荧光寿命成像显微镜(FLIM)， 时间相关单光子计数(TCSPC)，近红外光谱(NIRS)，功能近红外光谱(fNIRS)等应用领域。

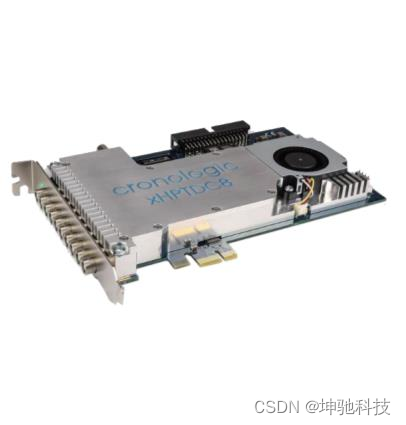

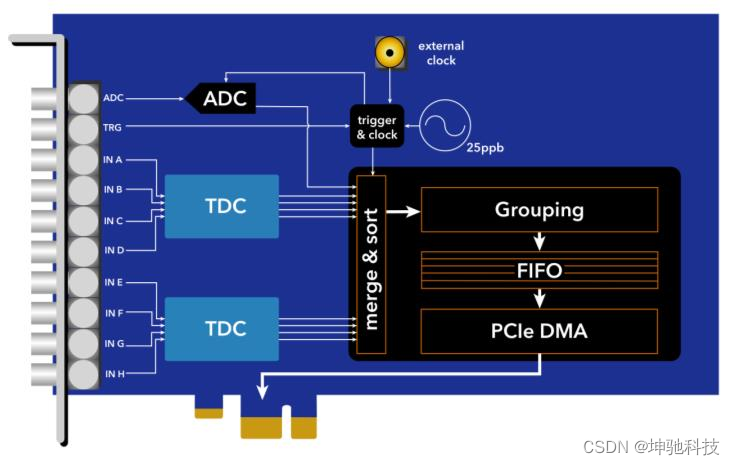

      我们的多命中时间间隔分析仪保证高精度测量脉冲到达时间。我们的瞬态记录仪(adc)提供额外的模拟脉冲形状信息，例如 脉冲高度、宽度和面积，并允许详细的脉冲形状分析，为解开重叠脉冲场景中的单脉冲提供方法。
      板卡之间可以互联同步，满足多通道计数的应用要求。

主要应用

  • 量子技术
  • 激光雷达测距
  • 质谱(TOF-MS)
  • 光学相干断层扫描(OCT)
  • 单分子显微镜荧光寿命成像显微镜(FLIM)
  • 单光子计数 (TCSPC)
  • 近红外光谱 (NIRS)
  • 光纤传感

应用价值

  • ADC&TDC的组合应用，脉冲细节和精确时间都能兼顾
  • 详细的脉冲形状分析，解开重叠脉冲场景中的单脉冲细节
  • 标准PCIe总线设计，易于集成
  • 丰富的软件开发接口、实例
  • 高精度时间测量
  • 丰富的产品组合，兼顾性能和成本

精确地记录你的数据—低于 13ps 的测量分辨率！
双极阈值:可广泛支持各种探测器或常分数鉴别器！

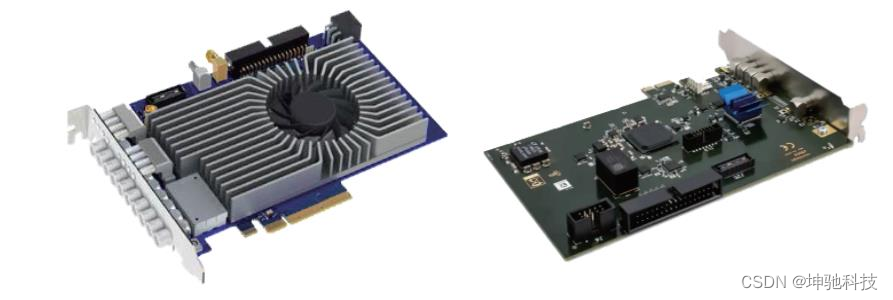

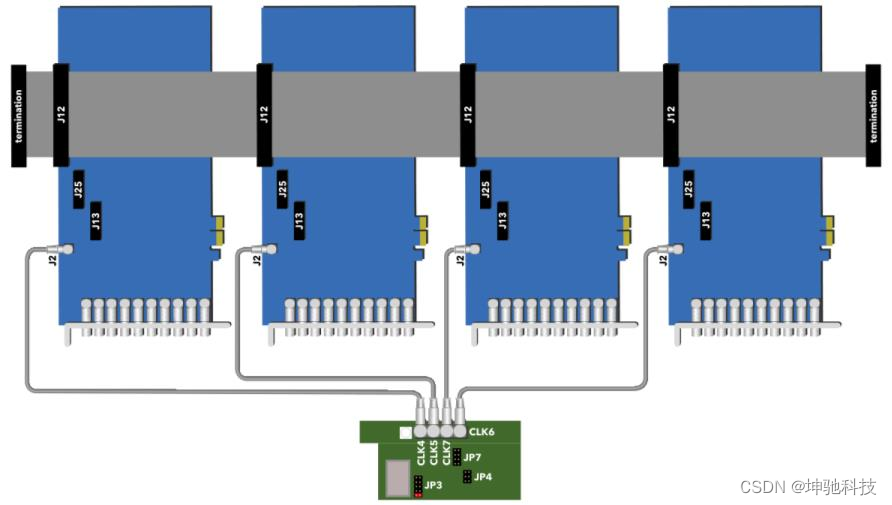

简单的多通道同步采集方案！
32通道同步高精度时间测量系统！

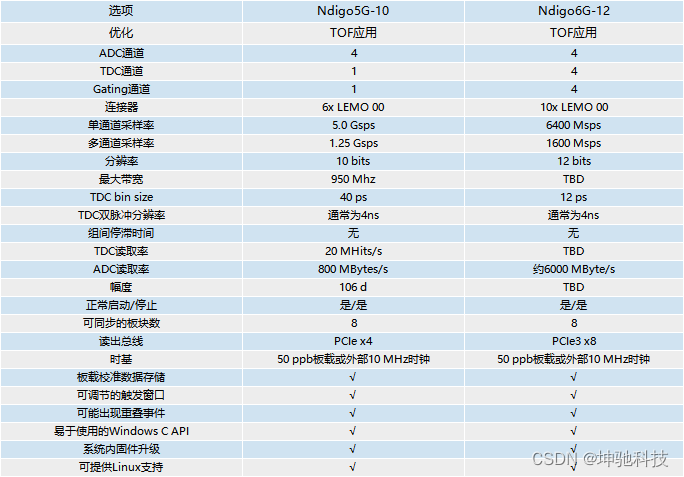

选型指引
