PCIE学习

一、PCIE结构

1、层次结构

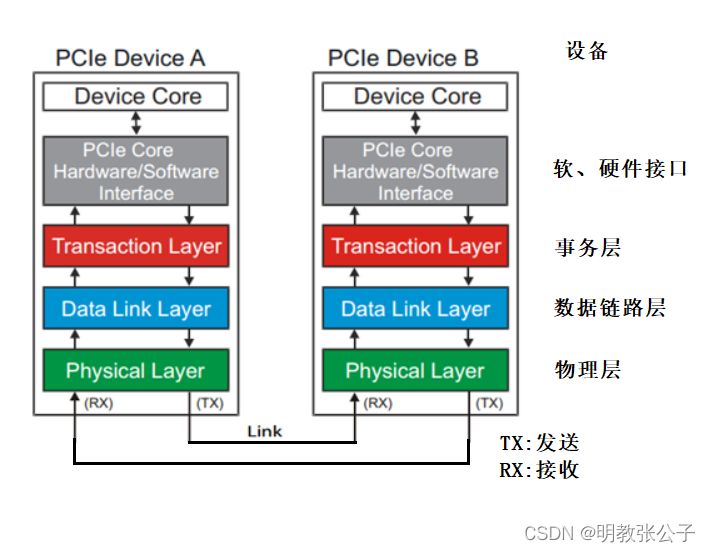

绝大多数的总线或者接口，都是采用分层实现的。PCIe也不例外，它的层次结构如下：

PCIe定义了下三层：

• 事务层（Transaction Layer）
• 数据链路层（Data Link Layer）
• 物理层（Physical Layer）

每层职能不同，且下层为上层服务。
分层设计优势：接口版本改动时，硬件设计改动的层数较少。

PCIe传输的数据从上到下，都是以packet的形式传输的，每个packet都是有其固定的格式的。

事务层的主要职责是创建（发送）或者解析（接收）TLP (Transaction Layer packet)，流量控制，QoS，事务排序等。

数据链路层的主要职责是创建（发送）或者解析（接收）DLLP(Data Link Layer packet)，Ack/Nak协议（链路层检错和纠错），流控，电源管理等。

物理层的主要职责是处理所有的Packet数据物理传输，发送端数据分发到各个Lane传输（stripe），接收端把各个Lane上的数据汇总起来（De-stripe），每个Lane上加扰（Scramble，目的是让0和1分布均匀，去除信道的电磁干扰EMI）去扰（De-scramble)，以及8/10或者128/130编码解码，等等。

2、数据包

TLP（Transmission Line Pulse）

TLP是传输线脉冲发生器的缩写，是集成电路静电放电（ESD）防护技术研究中的一种重要测试手段。与传统的HBM、MM、CDM、IEC等模型不同，TLP发出的是静电模拟方波。它通过调节上升沿和脉冲宽度，间接模拟了静电脉冲形式的损伤能力和不同上升沿CLAMP触发能力。

1. 工作原理：
   使用方波形式，每次施加一个脉冲，获得一个I-V点，通过施加不同幅值的电流，直至测量到泄露电流判定失效为止，从而获取完整的器件在ESD过程中的I-V曲线。
   该曲线可用于集成电路ESD防护设计的仿真，达到集成电路ESD防护结构设计目的。
2. 应用意义：
   由于TLP的方波特性，它可以发现器件在ESD过程中的响应情况，包括开启和关断过程，对于解决CDM模型的ESD防护结构研究至关重要。
   对于超深亚微米器件，由于snapback问题的影响，TLP测试技术显得尤为重要。
3. 与其他模型的关系：
   TLP脉冲是各静电放电模型的近似模拟手段，是ESD防护技术研究的核心手段，但与传统ESD脉冲形式又有不能替代的成份。
   在不能替代性方面，TLP脉冲式方波与真实情况有一定的出入，但可以通过适当的评估确认不同模型静电等效方波。

DLLP（Data Link Layer Packet）

DLLP是PCIe（Peripheral Component Interconnect Express）协议中数据链路层（Data Link Layer）使用的数据包。

1. 功能与用途：
   主要用于链路层的控制、管理和错误处理，不涉及事务的具体内容。
   主要功能包括链路管理、错误报告、确认机制、流控指示等，确保数据链路的可靠运行。
2. 结构与格式：
   结构相对简单，通常只有固定长度（如8字节），包含Framing（如Start-of-Frame、End-of-Frame标记）和特定类型的控制字段。
   使用16位CRC进行错误检测。
3. 与TLP的关系：
   TLP（Transaction Layer Packet）是事务层产生的数据包，用于传输应用数据，即最终用户的数据负载。
   DLLP与TLP在PCIe协议栈中各自承担不同的角色，TLP负责传输应用数据，而DLLP则负责数据链路层的控制、管理和错误处理。

总结来说，TLP和DLLP在PCIe协议栈中各有其独特的作用和应用场景，TLP侧重于集成电路的ESD防护测试，而DLLP则负责数据链路层的通信和控制。

PCIE寄存器配置

1、基址寄存器的作用

基址寄存器（Base Address Registers）就是 PCIe 协议提供的、用于向系统软件展示 PCIe 设备内部资源大小、资源类型和资源属性的机制。
每个 PCIe 设备内部都会有一部分资源需要提供给系统软件访问。与此同时，不同的 PCIe 设备可供系统软件访问的资源大小、资源类型也不一样。在计算机系统中，只有系统软件可以为 PCIe 设备内部的资源指定合适的地址，而 PCIe 设备能做的就是告诉系统软件该设备内部可访问的资源大小、资源类型和资源特性。

2、基址寄存器的位置

基址寄存器（Base Address Registers）位于 PCIe 设备配置空间（configuration space）的配置头（configuration header）中。PCIe 设备有两种类型的配置头，分别为 0 型配置头（Type 0 configuration header）和 1 型配置头（Type 1 configuration header）。在两种配置头中，基址寄存器的位置如下图所示：

从图中可以看出，0 型配置头（Type 0 configuration header）包含 6 个基址寄存器，而 1 型配置头（Type 1 configuration header）只包含 2 个基址寄存器。

PCIe 桥类型设备，即 PCIe Root Complex 和 PCIe Switch，包含 1 型配置头（Type 1 configuration header）。
PCIe 非桥类型设备，例如 PCIe Endpoint，包含 0 型配置头（Type 0 configuration header）。

三、PCIE读取数据

当使用PCIE接口读取数据，通常需要遵循几个步骤。这些步骤可能因具体的硬件、驱动程序和操作系统而异，但基本的流程是相似的。

• 了解硬件和驱动程序：
  首先，需要了解你的PCIE设备是如何工作的，包括其数据接口、寄存器映射等。
  确认操作系统是否支持该PCIE设备，并已经安装了相应的驱动程序。
• 获取设备文件描述符：
  在Linux系统中，PCIE设备通常会被映射为一个或多个设备文件，位于/dev/目录下。
  使用open()函数打开这些设备文件，并获取一个文件描述符（file descriptor）。
• 配置设备：
  使用ioctl()函数或其他类似机制来配置PCIE设备，例如设置数据传输模式、选择通道等。
  这些配置命令通常是特定于你的设备的，并且需要参考设备的文档或驱动程序提供的API。
• 读取数据：
  使用read()函数从设备文件中读取数据。
  需要指定一个缓冲区来存储读取到的数据，并指定要读取的字节数。
  read()函数会阻塞直到有足够的数据可用，或者发生错误。
• 处理数据：
  一旦数据被读取到缓冲区中，你就可以使用C++代码来处理这些数据了。
  这可能包括解析数据、执行计算、存储结果等。
• 关闭设备：
  使用close()函数关闭设备文件描述符。
  这是一个好习惯，可以确保资源被正确释放，并避免潜在的问题。
• 错误处理：
  在整个过程中，需要处理可能出现的错误，例如设备无法打开、配置失败、读取数据错误等。
  使用适当的错误代码和消息来通知用户或记录日志。
• 优化性能：
  如果需要高性能的数据传输，需要优化你的代码和配置。
  例如，使用非阻塞I/O、DMA传输、多线程或异步I/O等技术来提高性能。
  示例代码：
  以下是一个简化的示例代码框架，展示了如何使用C++与PCIE设备结合读取数据：

#include <fcntl.h>
#include <unistd.h>
#include <iostream>
#include <cstring>

int main() {
    // 打开设备文件
    int fd = open("/dev/your_pcie_device", O_RDWR);
    if (fd == -1) {
        perror("Failed to open device");
        return 1;
    }

    // 配置设备（这里是一个示例，具体命令取决于你的设备）
    // ...

    // 读取数据
    char buffer[1024]; // 假设每次读取1024字节
    ssize_t bytesRead = read(fd, buffer, sizeof(buffer));
    if (bytesRead == -1) {
        perror("Failed to read data");
        close(fd);
        return 1;
    }

    // 处理数据
    // ...

    // 关闭设备文件
    close(fd);

    return 0;
}

这是个简化示例，无法直接用于特定情况，需要根据你的硬件、驱动程序和操作系统的要求来修改和扩展这个代码。此外，还需要参考设备的文档和驱动程序的API来获取更详细的信息和示例代码。
