该博客通过UMLet工具，对Asg_RH文档中的Make Reservation和Payment用例进行了领域建模，使用类图设计了数据表及关键字段。同时，运用UML State Model描绘了订单对象从选择酒店到入住的完整生命周期，包括多个状态变化和相关事件触发情况。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

练习资源：Asg-RH.pdf

使用 UMLet 建模

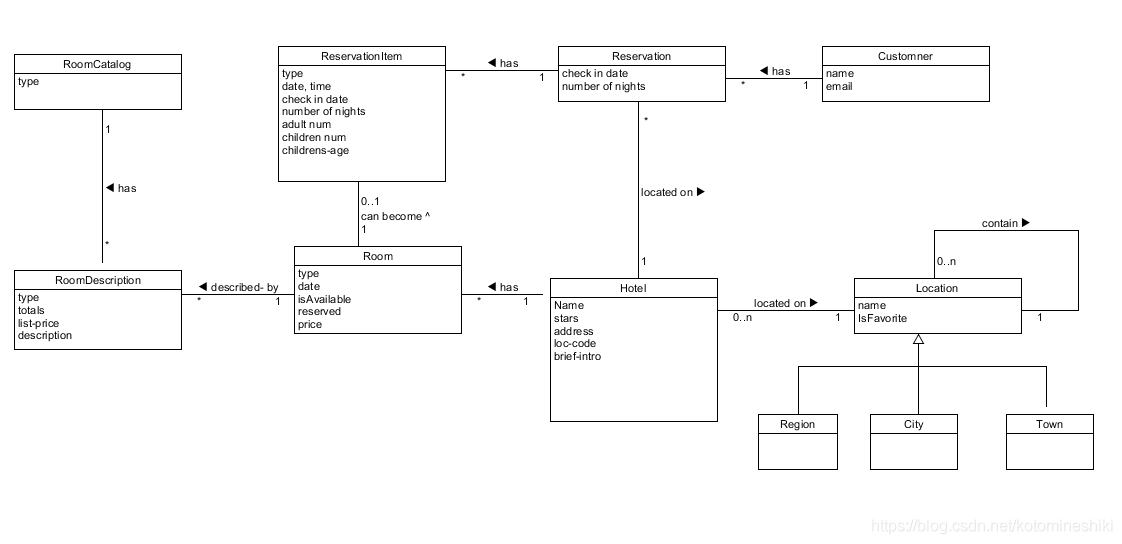

使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

在这里插入图片描述

注意事项：

对象必须是名词、特别是技术名词、报表、描述类的处理；
关联必须有多重性、部分有名称与导航方向
属性要注意计算字段


数据建模，为了简化描述仅需要给出表清单，例如：

Hotel（ID/Key，Name，LoctionID/Fkey，Address…..）

Hotel (ID/Key, LocationID/FKey, Name, Address, Star))
Location (ID/Key, Name, isFavourite)
Room (ID/Key, HotelID/FKey, Type, Date, isAvailable, isReserved, Price)
Traveler (ID/Key, Name, Email)
Reservation (ID/Key, TravelerID/FKey, HotelID/FKey, CheckInDate, NumberofNights)
ReservationItem (ID/Key, ReservationID/FKey, RoomID/Fkey, AdultsNum, ChildrenNum, ChildrenAge)
