用例建模，业务建模---HM4

Homework 4

一、 用例建模

a. 阅读 Asg_RH 文档，绘制用例图。

b. 选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。

c. 对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法

        在考虑流程时应该尽可能的考虑周全，同时又要流程比较简洁。

d. 请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）

ID	Name	Imp	Est	How to demo
1	查找酒店	9	4	根据入住日期，目的地查找酒店
2	选择酒店	8	5	搜索到的所有酒店中确定一家，可以查看所有酒店的评价，以及酒店周围的交通状况
3	确定房型，时间	8	5	选择想要的房间类型，选择入住退房时间
4	填写订单	9	2	一切信息都确定后，用户根据订单格式填写订单，并准备提交订单
5	支付	9	3	提交订单后，提示用户进入支付阶段，然后用户根据提示支付，完成订酒店的过

二、业务建模

a. 在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。

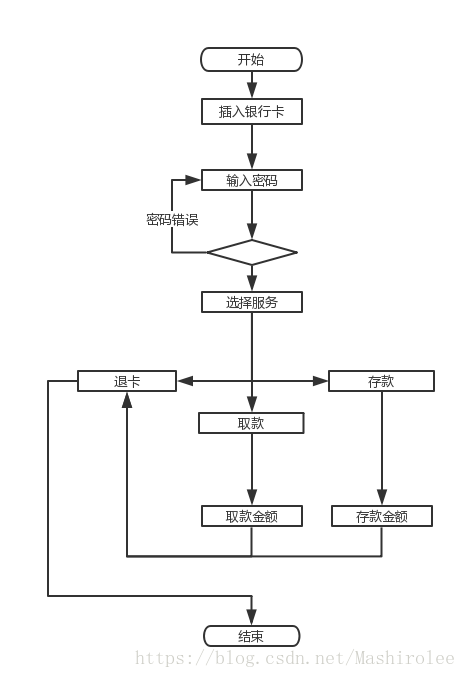

b. 选择你身边的银行 ATM，用活动图描绘取款业务流程

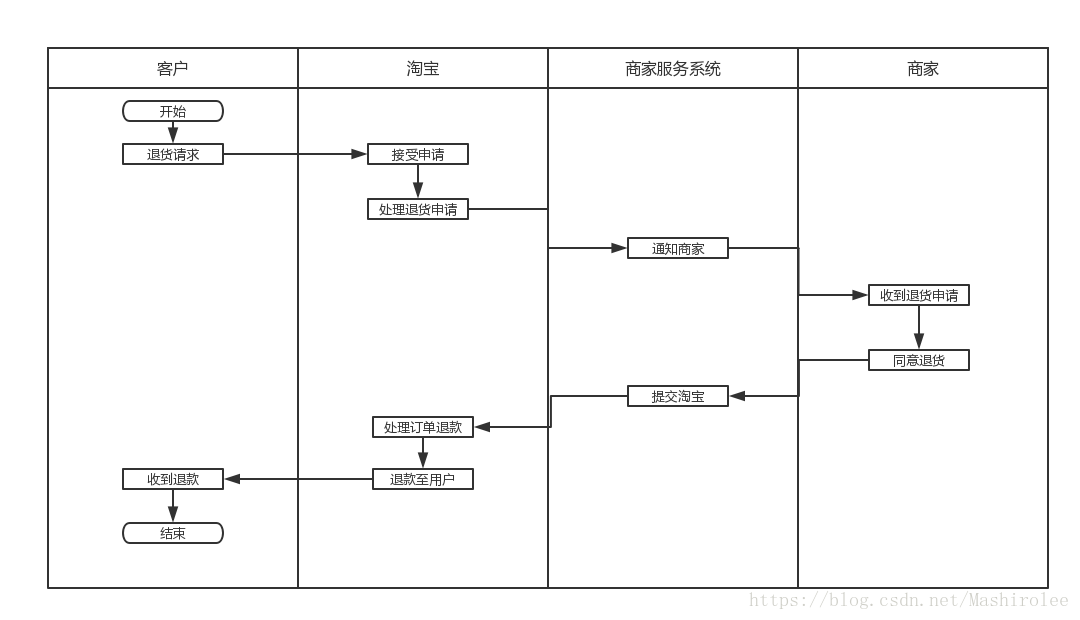

c. 查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例

三、用例文本编写

a.在大作业基础上，分析三种用例文本的优点和缺点

1.Brief 摘要

优点：简洁，快速；

缺点：缺乏细节，不够全面；

2.Casual 非正式

优点：简洁，快速了解流程，覆盖场景更多；

缺点：仍然不够正式，需要更加详细；

3. Fully 详述

优点：非常详细，详细编写所有步骤和各种变化，有严格的书写格式规范；

缺点：难以考虑周全，耗时较多；
