1.背景

场景一：项目有一个硬盘里有装载数据的文件需要处理，最常用的处理方法是：通过应用程序去读取文件，解析里面的数据，然后再对数据进行处理。文件比较大时，电脑很可能会卡死，长时间无法执行其他操作。

场景二：通过USB接口外接一个硬盘，然后把硬盘上的文件拷贝到电脑的某个磁盘上，如果硬盘上的文件比较大，那么电脑也可能卡死，长时间无法执行其他操作。

为什么读/写/拷贝较大文件时，电脑很可能会卡死，长时间无法执行其他操作？如何能在拷贝大量数据的文件时，系统还能正常运行，不卡死？

2.原因

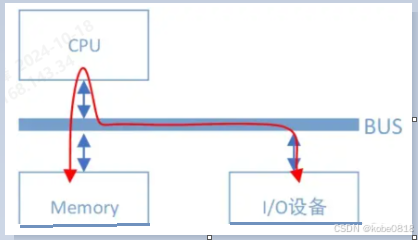

假设I/O设备为一个普通网卡，为了从内存拿到需要发送的数据，然后组装数据包发送到物理链路上，网卡需要通过总线告知CPU自己的数据请求。然后CPU将会把内存缓冲区中的数据复制到自己内部的寄存器中，再复制到I/O设备的存储空间中。如果数据量比较大，那么很长一段时间内CPU都会忙于搬移数据，而无法投入到其他工作中去，这就导致电脑很可能会卡死，长时间无法执行其他操作。

3.技术方案：引入DMA技术

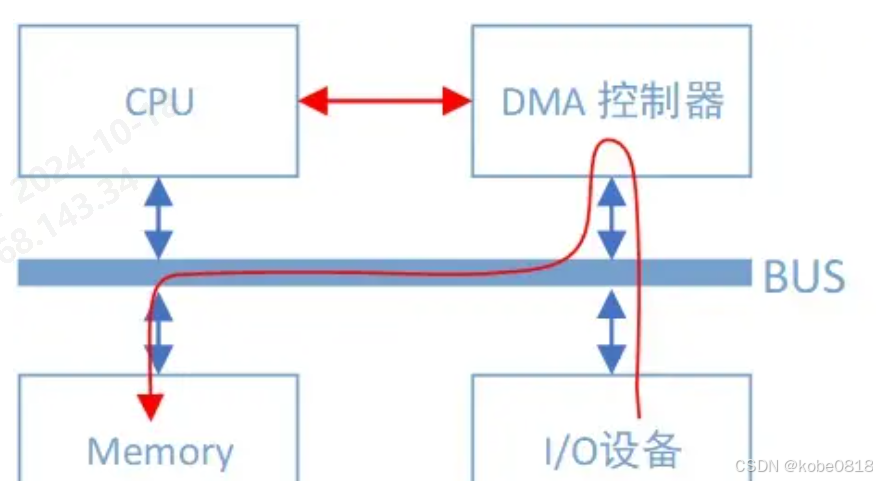

I/O设备（如网卡）上新增一个模块DMA控制器，也就是说一块网卡中既有负责数据收发的模块，也有DMA模块，并将新增的DMA控制器与总线上相连，用DMA控制器专门用来读/写内存的设备。

有了DMA模块后，当网卡想要从内存中拷贝数据时，除了一些必要的控制命令外，整个数据复制过程都是由DMA控制器完成的。过程跟CPU复制是一样的，只不过这次是把内存中的数据通过总线复制到DMA控制器内部的寄存器中，再复制到I/O设备的存储空间中。CPU除了关注一下这个过程的开始和结束以外，其他时间可以去做其他事情。

4.什么是DMA技术

DMA全称为Direct Memory Access，即直接内存访问。意思是外设对内存的读/写过程可以不用CPU参与而直接进行。注意，并不是完全没有，cpu对读/写本身不控制，但是对读/写进行整体过程关注，而不是细节。

5.什么是RDMA技术

2台电脑之间通过网路相连，相互之间发送大文件，就是RDMA的应用场景。

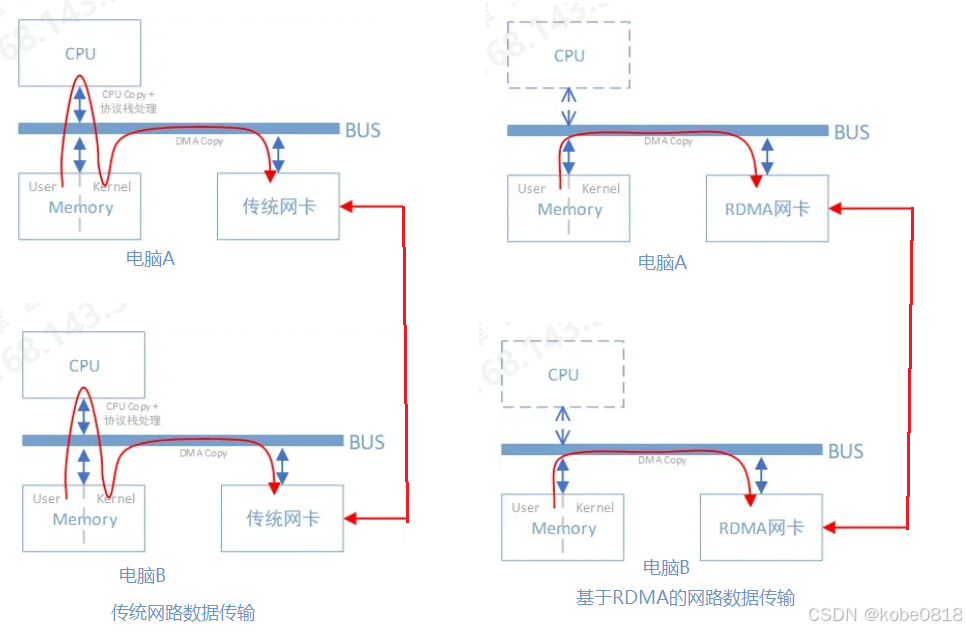

传统网络的数据传输（如数据从电脑A到电脑B）的流程如下：

电脑A上，在内存用户空间中的数据，需要经过CPU拷贝到内核空间的缓冲区中；缓冲区中的数据会经过软件实现的TCP/IP协议栈，加上各层头部和校验码，比如TCP头，IP头等，然后拷贝给网卡；网卡通过DMA拷贝内核中的数据到网卡内部的缓冲区中，进行处理后通过物理链路发送给电脑B网卡。

电脑B网卡收到数据后，会进行相反的过程：从网卡内部存储空间，将数据通过DMA拷贝到内存内核空间的缓冲区中；然后CPU会通过TCP/IP协议栈对其进行解析，将数据取出来拷贝到用户空间中。

可以看到，即使有了DMA技术，上述过程还是对CPU有较强的依赖。

RDMA（ Remote Direct Memory Access ）意为远程直接地址访问，通过RDMA，本端节点可以“直接”访问远端节点的内存。所谓直接，指的是可以像访问本地内存一样，绕过传统以太网复杂的TCP/IP网络协议栈读写远端内存，而这个过程对端是不感知的，而且这个读写过程的大部分工作是由硬件而不是软件完成的。

基于RDMA的网络数据传输（如数据从电脑A到电脑B）的流程如下：

使用了RDMA技术，两端的CPU几乎不用参与数据传输过程（只参与控制面）。本端的网卡直接从内存的用户空间DMA拷贝数据到内部存储空间，然后硬件进行各层报文的组装后，通过物理链路发送到对端网卡。对端的RDMA网卡收到数据后，剥离各层报文头和校验码，通过DMA将数据直接拷贝到用户空间内存中。

两个流程相比：少了CPU参与内存在内核空间的拷贝；少了CPU参与上下文的切换。

6.RDMA技术的特点

6.1 零拷贝

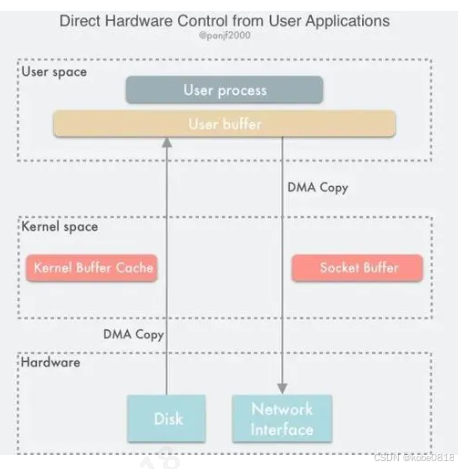

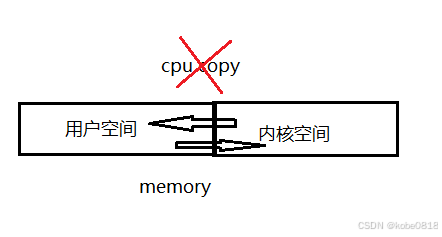

零拷贝技术是指计算机执行操作时，CPU不需要在用户空间和内核空间中来回复制数据。。

可见，零拷贝的特点是 CPU 不全程负责内存中的数据写入其他组件，CPU 仅仅起到管理的作用。但注意，零拷贝不是不进行拷贝，而是 CPU 不再全程负责数据拷贝时的搬运工作。如果数据本身不在内存中，那么必须先通过某种方式拷贝到内存中（这个过程 CPU 可以不参与），因为数据只有在内存中，才能被转移，才能被 CPU 直接读取计算。
