RDMA技术一

1.什么是RDMA

RDMA（ Remote Direct Memory Access ）即Remote + DMA，意为远程直接地址访问。所谓“Remote”，本端节点可以访问“远端”节点的内存。所谓“Direct”，指的是可以像访问本地内存一样，绕过传统以太网复杂的TCP/IP网络协议栈读写远端内存，而这个过程对端是不感知的，而且这个读写过程的大部分工作是由硬件而不是软件完成的，即不需要内核参与。

RDMA （Remote Direct Memroy Access ）：利用 Kernel Bypass（内核旁路） 和 Zero Copy（零拷贝）技术提供了低延迟的特性，同时减少了CPU占用，减少了内存带宽瓶颈，提供了很高的带宽利用率。RDMA提供了基于 IO 的一种通道，这种通道允许一个用户空间的应用程序通过RDMA设备对远程的虚拟内存进行直接的读写。消除了传统网络通信带给计算任务的瓶颈，实现了更快和更轻量级的网络通信。

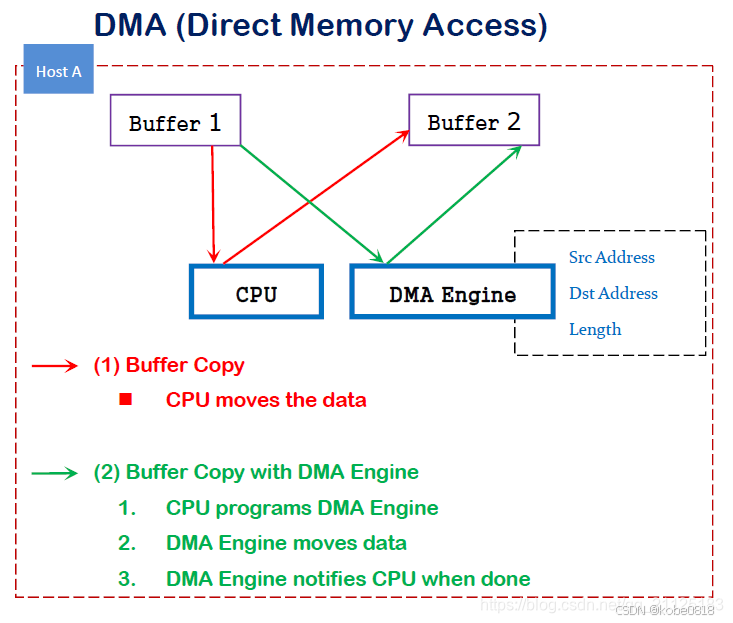

1.1 DMA

传统内存访问需要通过CPU进行数据copy来移动数据，通过CPU将内存中的Buffer1移动到Buffer2中。

DMA(直接内存访问)是一种能力，允许在计算机主板上的设备通过DMA直接把数据发送到目标内存中去，数据搬运不需要CPU的参与。

DMA模式：可以同DMA Engine之间通过硬件将数据从Buffer1移动到Buffer2,而不需要操作系统CPU的参与，大大降低了CPU Copy的开销。

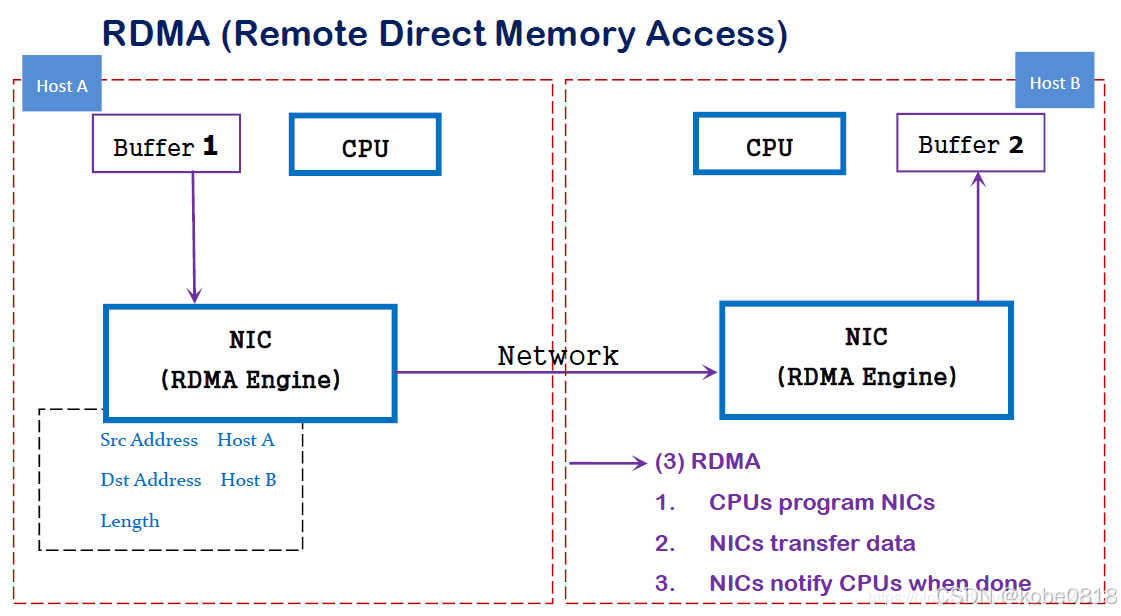

1.2 RDMA

两端（本端和远端）的CPU几乎不用参与数据传输过程（只参与控制面）。本端的网卡直接从内存的用户空间DMA拷贝数据到内部存储空间，然后硬件RNIC（即支持RDMA技术的网卡）进行数据组装（主要时添加tcp、ip等报文头和校验码）后，通过物理链路发送到对端硬件RNIC即支持RDMA技术的网卡），对端的RDMA网卡收到数据后，剥离各层报文头和校验码，通过DMA Engine将数据直接拷贝到用户空间内存中。

2.RDMA的特点

2.1 特点一：zero-copy 零拷贝

能够读写远程内存，能够直接访问远程缓冲区，无需在不同软件层之间复制数据

2.2 特点二：kernel bypass 内核旁路

跳过内核，可在相同的代码上下文（即用户空间或内核）中收/发数据，节省了上下文切换时间

2.3 特点三：cpu-loadoff cpu卸载

无 CPU 参与，可使用专用硬件RNIC收/发数据前对数据进行组装或者解压，而不需要 CPU 干预。可降低远程端的 CPU 使用率，因为不需要它执行任何主动操作

2.4 特点四：message based transactions 基于消息的事务

可在不同的连接上同时执行多个事务，而无需等待任何事务完成

2.5 特点五：scatter/gather entries support 分散/聚集条目

可在单个操作中传输多个缓冲区，而无需将它们合并到单个缓冲区中

3.实现
3.1 要求

NIC 供应商将 RDMA 实现为软件、固件和硬件的组合 ，必须通过分配给支持 NDK 的微型端口适配器的 IPv4 和 IPv6 地址支持网络直接连接。

固件和硬件需求：提供 NDK/RDMA 功能的网络适配器，这种类型的适配器也称为已启用 RDMA 的 NIC (RNIC) ，即支持RDMA的网卡，如intel、navida等都提供特定的网卡。

软件需求：支持 NDK 的微型端口驱动程序，可实现 NDKPI 接口。不同的操作系统需要不同的软件需求，如RDMA 的 Windows 实现称为网络直通 (network direct，简称ND) ，内核部分称为网络直接内核 (NDK) ；RDMA在linux上【RDMA】intel 英特尔RDMA 驱动和ibverslib 库安装|流控PFC_rdma驱动-优快云博客


3.2 实现方法

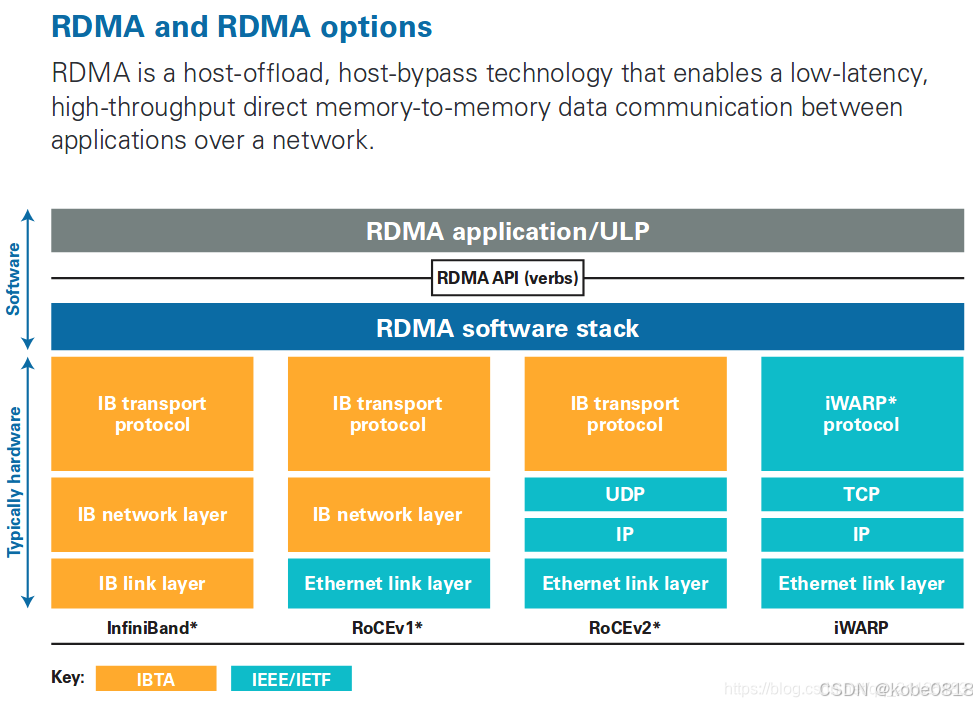

目前RDMA有三种不同的硬件实现，它们都可以使用同一套API来使用，但它们有着不同的物理层和链路层：

InfiniBand(IB): 基于 InfiniBand 架构的 RDMA 技术，需要专用的 IB 网卡和 IB 交换机。从性能上，很明显Infiniband网络最好，但网卡和交换机是价格也很高。

RoCE：即RDMA over Ethernet(RoCE), 基于以太网的 RDMA 技术，也是由 IBTA 提出。RoCE支持在标准以太网基础设施上使用RDMA技术，但是需要交换机支持无损以太网传输，只不过网卡必须是支持RoCE的特殊的NIC。

iWARP：Internet Wide Area RDMA Protocal，基于 TCP/IP 协议的 RDMA 技术(在现有TCP/IP协议栈基础上实现RDMA技术,在TCP协议上增加一层DDP)，由 IETF 标 准定义。iWARP 支持在标准以太网基础设施上使用 RDMA 技术，而不需要交换机支持无损以太网传输，但服务器需要使用支持iWARP 的网卡。与此同时，受 TCP 影响，性能稍差。

4 说明

RDMA 、InfiniBand、IBoE、RoCE、iWARP、IB卡、IB驱动的关系

4.1 说明一

RDMA 是一种技术（远程直接内存访问技术），有三种协议可以实现这种技术。

4.2 说明二

实现这种技术你可以选择用 Infiniband 协议、也可以使用其他协议：roce、iwarp

支持Infiniband 协议 或 roce、iwarp 等RDMA协议的网卡，就叫RDMA网卡，当你在服务器上安装RDMA网卡之后，你还得安装RDMA驱动，才能使用RDMA网卡 。

在Infiniband/RoCE规范中，将RDMA网卡称为HCA，全称为Host Channel Adapter，即主机通道适配器；而在iWARP协议族中，将RDMA网卡称为RNIC，全称为RDMA enabled Network Interface Controller，即支持RDMA的网络接口控制器。

支持Infiniband 协议的网卡又称IB网卡，当你在服务器上安装了IB卡之后，你还得安装 IB驱动，才能使用 infiniband 。

4.3 说明三

如果你使用 Infiniband 协议，这个协议作为一个新一代网络协议。它必须依靠专门的硬件才能实现。(专用INC（网卡）—— IB卡+专用交换机===>专用网络）。

如果你使用roce、iwarp,需要专用网卡，但不需要专用网络（RDMA会转成以太网协议，继续用以太网传输）
