论文写作：MATLAB+Visio生成不失真的PDF图像，同时解决MATLAB图像plot绘制有白边的问题

这一周花了三天时间，才将论文中的图像生成不失真的PDF图片（我以为的），我的判断标准是将图像放大或者缩小足够倍数后依然清晰可见，以MNIST数据库中的图像为例，方法如下：

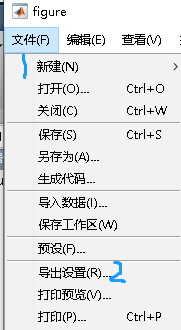

1. 选择 “文件——导出设置”

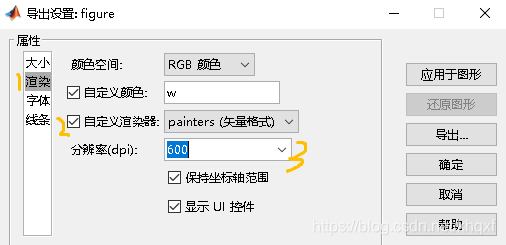

2. 选择“渲染——自定义渲染器——分辨率选择最高600”，然后点击“确定”

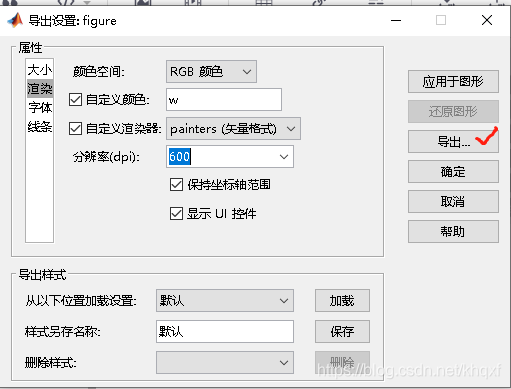

3. 选择“导出”，文件类型选择 “emf”
4. 打开Visio，将生成的test.emf文件复制到Visio中（快键键Ctrl C和Ctrl V），然后选择另存为到桌面，生成文件类型为PDF。重点在于生成PDF这一步。

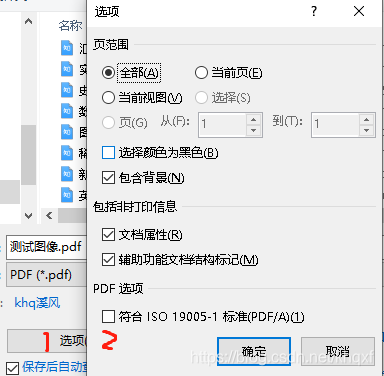

   点击“选项”，未选择“符合 ISO 19005-1 标准（PDF/A）(1)” ，时，生成PDF的情况如下所示：

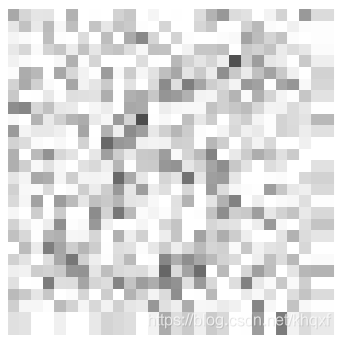

   原图方法1000%倍时

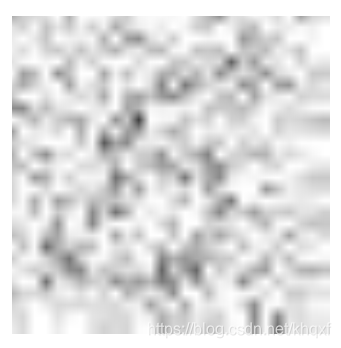

   生成的PDF图放大1000%倍时：

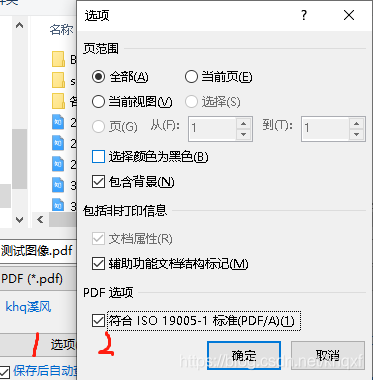

   然后选择“符合 ISO 19005-1 标准（PDF/A）(1)” ，时，生成PDF的情况如下所示：


   这看起来和原图保持一致，实现了不失真。
   所以总结为一句话：
   使用MATLAB生成".emf"文件复制到Visio，生成PDF文件时，在“选项”中，将“符合 ISO 19005-1 标准（PDF/A）(1)” 打钩即可。

提示：如果希望Visio生成的PDF文件无白边，可参考如下博客：
用Visio画图，保存为pdf，只保存图部分，不含多余空白区域，
这个只适用于使用Visio画图的情况，如果从MATLAB导出的图片本身就有白边，Visio是处理不了的，这时，你可以借助于其他的手段，我从网上找到几篇博客作为参考：
[Matlab]去除绘图周围空白边界 - 简书
[Matlab]去除subplot子图周围空白边界 - 简书
不知道什么原因，上面两篇文章如此之好竟然处于审核状态，前两天还好好的，既然如此，我就索性将代码复制如下：Expand_axis_fill_figure函数

%输入参数：要去除空白边界的那个绘图所对应的坐标句柄axis_handle
%输出参数：无
%保存为m文件，保存路径与主调函数在同一文件夹
function [ ] = Expand_axis_fill_figure( axis_handle )  %函数定义
% TightInset的位置
inset_vectior = get(axis_handle, 'TightInset');
inset_x = inset_vectior(1);
inset_y = inset_vectior(2);
inset_w = inset_vectior(3);
inset_h = inset_vectior(4);

% OuterPosition的位置
outer_vector = get(axis_handle, 'OuterPosition');
pos_new_x = outer_vector(1) + inset_x; % 将Position的原点移到到TightInset的原点
pos_new_y = outer_vector(2) + inset_y;
pos_new_w = outer_vector(3) - inset_w - inset_x; % 重设Position的宽
pos_new_h = outer_vector(4) - inset_h - inset_y; % 重设Position的高

% 重设Position
set(axis_handle, 'Position', [pos_new_x, pos_new_y, pos_new_w, pos_new_h]);
%函数结束

在MATLAB中可以直接调用这个.m文件,用法如下：

h1=figure(1);
h1_axis = gca;
..... % 你要显示的图片代码部分
Expand_axis_fill_figure(h1_axis)
% 完事后添加这一句代码即可，我觉得这句不要与axis square语句使用，避免部分图像被切掉

通过调用这个Expand_axis_fill_figure函数，基本可以实现图片无白边，但不能保证完全没有，这与你图片的形状有关，而且这个函数不适用于使用subplot绘制多个子图的情况，比较适合plot绘制曲线的情况。
