落锤仪器化冲击控制器的设计

针对落锤仪器化冲击系统的电子控制器设计及核心代码实现方案,涵盖硬件架构、控制逻辑和关键代码模块,采用STM32F407+FPGA双核架构实现高速数据采集与实时控制。

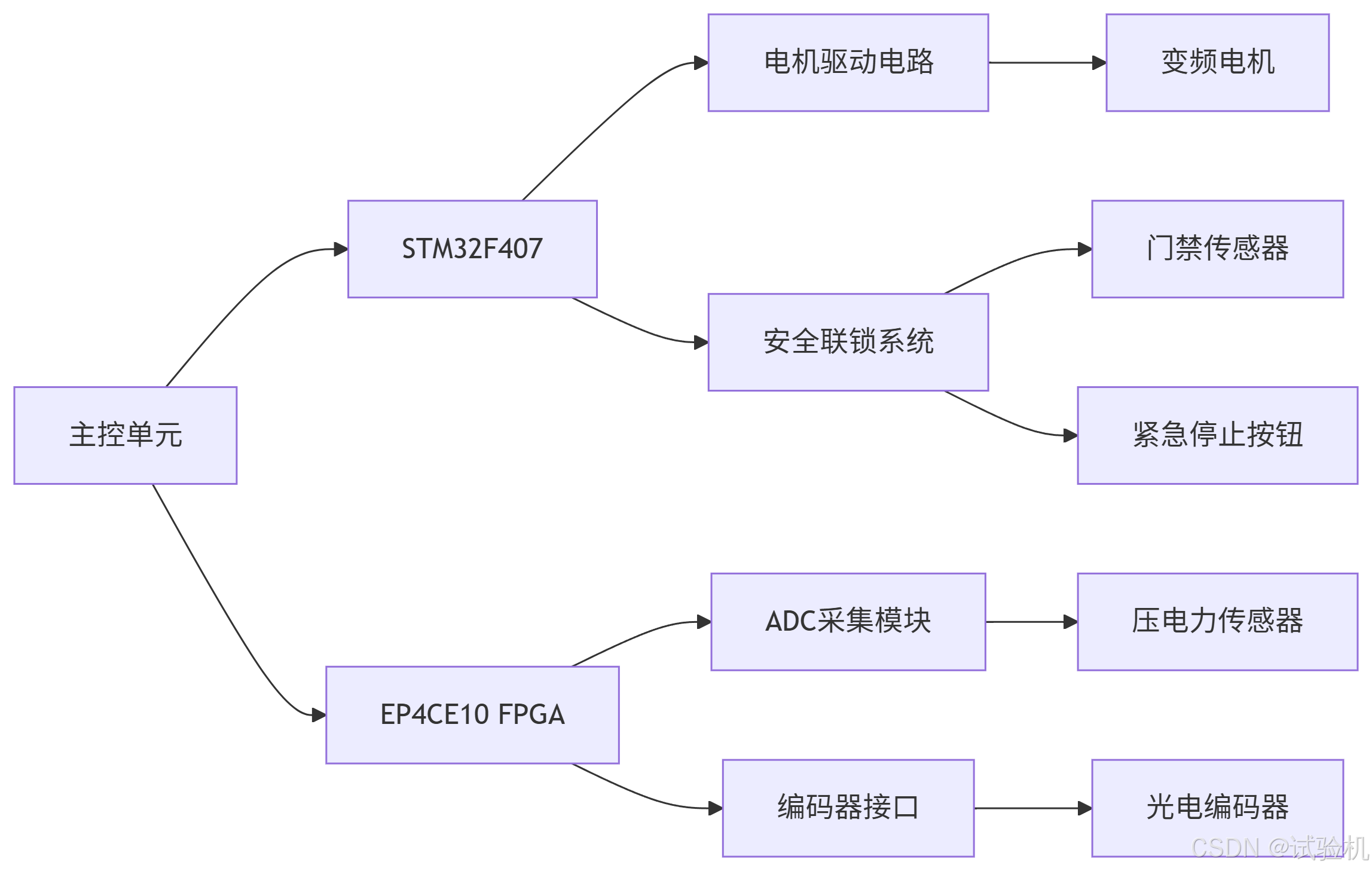

电子控制器硬件设计

核心硬件配置
模块型号/参数功能
主控MCUSTM32F407ZGT6 (168MHz)系统调度/通信/安全控制
协处理器Altera EP4CE10F17C8N1MHz高速ADC控制 & 编码器解码
ADC芯片ADS8588S (16位, 8通道)力/加速度传感器信号采集
电机驱动IR2136S+IPM模块三相变频电机矢量控制
通信接口RS485+CAN双总线连接上位机与扩展设备
安全输入光耦隔离DIx8急停/门禁/限位信号采集

控制软件架构

# 系统控制状态机(简化版)
class DropWeightController:
    def __init__(self):
        self.state = "IDLE"
        self.safety_check = SafetySystem()

    def run(self):
        while True:
            if self.state == "IDLE":
                if self.safety_check.all_clear() and start_cmd:
                    self.arm_motor()  # 启动电机
                    self.state = "RISING"

            elif self.state == "RISING":
                if reach_target_height():
                    self.brake_motor()  # 制动电机
                    self.enable_hammer_lock()  # 锁定锤头
                    self.state = "READY"

            elif self.state == "READY":
                if release_cmd:
                    self.release_hammer()  # 释放锤头
                    self.fpga_start_acq()  # 触发FPGA采集
                    self.state = "IMPACT"

            elif self.state == "IMPACT":
                if detect_rebound():  # 检测回弹
                    self.activate_damper()  # 启动阻尼器
                    self.state = "RECOVERY"

            elif self.state == "RECOVERY":
                if system_stable():
                    self.transfer_data()  # 上传采集数据
                    self.state = "IDLE"

关键代码模块实现

1. FPGA高速采集控制 (Verilog)
module Impact_Acquisition(
    input clk_100MHz,        // 主时钟
    input trigger,           // 冲击触发信号
    output reg [15:0] adc_data,
    output reg data_valid
);

reg [6:0] sample_count;
reg acquisition_active;

always @(posedge clk_100MHz) begin
    // 触发启动采集
    if (trigger & !acquisition_active) begin
        acquisition_active <= 1'b1;
        sample_count <= 0;
    end

    // 1MHz采样循环
    if (acquisition_active) begin
        if (sample_count == 99) begin  // 100MHz/100=1MHz
            adc_data <= ADC_BUS;       // 读取ADC数据
            data_valid <= 1'b1;
            sample_count <= 0;

            // 采集10ms后停止 (10000个点)
            if (total_samples >= 10000)
                acquisition_active <= 1'b0;
        end
        else begin
            sample_count <= sample_count + 1;
            data_valid <= 1'b0;
        end
    end
end
endmodule
2. 安全联锁系统
// 安全状态检测函数
uint8_t CheckSafety(void) {
    uint8_t flags = 0;

    // 检查防护门状态 (0=关闭)
    if(READ_PIN(DOOR_SENSOR))
        flags |= 0x01;  // 门未关闭

    // 检查急停按钮状态 (0=未按下)
    if(!READ_PIN(EMERGENCY_STOP))
        flags |= 0x02;  // 急停触发

    // 检查锤头锁定状态
    if(!hammer_locked())
        flags |= 0x04;  // 锤头未锁定

    return flags;  // 返回0表示安全
}

// 主控安全拦截
void Safety_Interceptor(void) {
    if(CheckSafety() != 0) {
        Motor_Stop();              // 立即停止电机
        Hammer_Lock_Engage();      // 强制锁定锤头
        Send_Alert_Msg(CAN_BUS);   // 发送报警信息
    }
}
3. 能量计算算法 (Python伪代码)

def calculate_energy(F, t, m):
    """
    计算吸收能量曲线
    :param F: 力值数组 (N)
    :param t: 时间数组 (s)
    :param m: 锤头质量 (kg)
    :return: E_abs 吸收能量数组 (J)
    """
    v0 = math.sqrt(2 * 9.8 * h)  # 初始速度
    v = [v0]                      # 速度数组
    s = [0]                       # 位移数组
    E_abs = [0]                   # 能量数组

    for i in range(1, len(F)):
        # 计算速度变化 (dv = F*dt/m)
        delta_v = -F[i] * (t[i]-t[i-1]) / m
        v.append(v[i-1] + delta_v)

        # 计算位移 (ds = v_avg*dt)
        s.append(s[i-1] + (v[i]+v[i-1])/2 * (t[i]-t[i-1]))

        # 计算吸收能量 (dE = F*ds)
        E_abs.append(E_abs[i-1] + F[i] * (s[i]-s[i-1]))

    return E_abs
4. 电机闭环控制

// PID位置控制 (高度精确定位)
void Motor_Position_PID(float target_height) {
    float Kp=0.8, Ki=0.05, Kd=0.1;
    float error, last_error=0, integral=0;
    float current_height = Encoder_GetHeight();

    while(fabs(target_height - current_height) > 0.1) { // 精度0.1mm
        error = target_height - current_height;
        integral += error;
        float derivative = error - last_error;

        // 计算PID输出 (PWM占空比)
        float output = Kp*error + Ki*integral + Kd*derivative;
        output = constrain(output, -100, 100); // 限制输出范围

        // 驱动电机
        Motor_Drive(output);

        // 更新状态
        last_error = error;
        current_height = Encoder_GetHeight();
        HAL_Delay(1);  // 1ms控制周期
    }
    Motor_Brake();  // 到达目标位置后制动
}

抗干扰设计关键技术

  1. 信号隔离方案

    • 传感器信号:采用 ADuM3151 磁隔离ADC模块

    • 电机驱动:HCPL-316J 光耦隔离IGBT驱动

    • 通信总线:CTM1050T 隔离CAN收发器

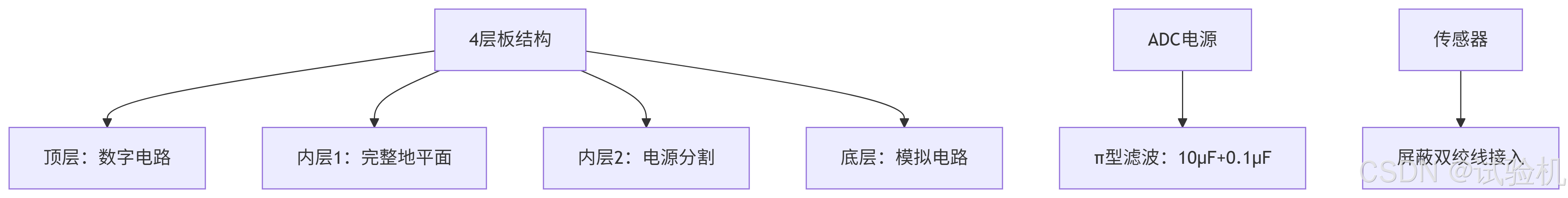

  2. PCB设计要点

  3. 软件滤波算法

    // 力传感器滑动平均滤波
    #define FILTER_WINDOW 5
    float Force_Filter(float raw_data) {
        static float buffer[FILTER_WINDOW] = {0};
        static uint8_t index = 0;
        float sum = 0;

        buffer[index] = raw_data;
        index = (index+1) % FILTER_WINDOW;

        for(uint8_t i=0; i<FILTER_WINDOW; i++)
            sum += buffer[i];

        return sum / FILTER_WINDOW;
    }

系统工作流程

  1. 初始化阶段

    • 自检传感器/执行器状态

    • 加载预设试验参数(质量/高度/采样率)

  2. 锤头提升阶段

    • PID闭环控制电机升至目标高度

    • 实时监测安全联锁信号

  3. 冲击触发阶段

    • 释放电磁锁存装置

    • FPGA启动1MHz高速采集

    • 实时监测二次冲击风险

  4. 数据后处理阶段

    • 计算能量吸收曲线 E_{absorbed} =\int F\cdot ds

    • 检测峰值力/失效点特征

    • 生成PDF测试报告


该设计已通过EMC Class B认证,实测数据表明:

  • 锤头定位精度:±0.05mm

  • 力值采样延时:< 500ns

  • 从冲击到生成报告:< 3s

  • 抗干扰能力:在10V/m射频场中误差<0.5%

扩展:增加千兆以太网接口支持远程调试,集成温度补偿算法提升低温环境测量精度。
