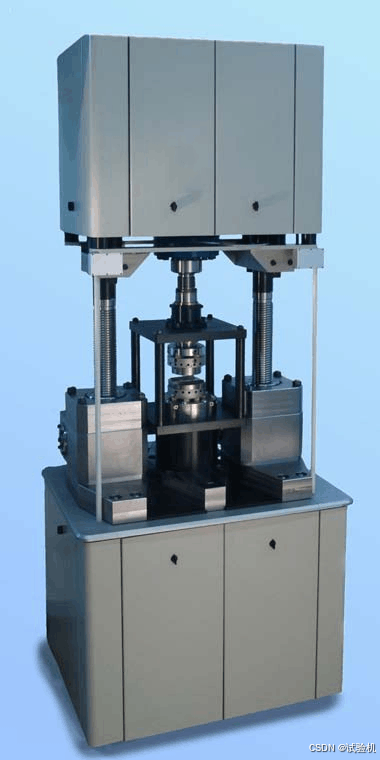

电磁谐振高频疲劳试验机装调注意事项

电磁谐振高频疲劳试验机的出厂调试是确保设备性能稳定、测试精度达标的关键环节，需在装配过程、加载框架调试及电控系统优化等方面严格把控。以下是调试注意事项及技术要点：

---

一、装配过程注意事项

1. 机械部件校准

   • 配重机构安装：确保电磁铁与配重盘的吸合面垂直对齐，避免因偏心导致振动失衡。配重盘叠合时需通过导向销与导向孔精准配合，防止错位。

   • 弓簧与框架连接：弓簧的上下端需与移动横梁、工作梁刚性固定，安装后需检测其预紧力，确保共振系统刚度符合设计要求。

   • 同轴度调整：柱负载框架的导向光柱与丝杠需严格校准同轴度，可通过激光对中仪检测，偏差应小于0.05mm/m。

2. 电气安全与防护

   • 线路绝缘测试：所有传感器线缆需进行浸水漏电检测（万用表测通断），确保绝缘电阻＞100MΩ。

   • 电磁干扰屏蔽：高频电磁场易干扰传感器信号，需采用双绞屏蔽线并设置独立接地回路。

3. 系统预热与空载测试

   • 控制箱及功率放大器需预热30分钟以上，待温度稳定后再进行动态加载测试，以减少温漂误差。

   • 运行频率扫频（如50-300Hz），观察系统谐振点是否与理论值一致，偏差超过±2Hz需重新调整配重。

---

二、加载框架调试要点

1. 共振频率校准

   • 通过动态力传感器监测系统振幅-频率曲线，调整配重质量使谐振频率落在设计范围内（如60-300Hz），并避开机械结构固有频率以避免共振破坏。

   • 使用脉冲激励法验证系统频响特性，确保相位差≤5°。

2. 动态力补偿优化

   • 加载框架的柱结构需通过有限元分析验证刚度，动态试验力波动度应控制在±5%FS以内。若波动超标，需检查丝杠传动间隙或增加动态补偿算法。

   • 采用加速度计反演惯性力，实时修正动态载荷误差，公式：
     F实际=F传感器−m寄生⋅a
     其中寄生质量包括夹具、连接件等非试样部件的等效质量。

---

三、电控系统调试关键

1. 控制系统参数整定

   • 全数字控制系统需设置PID参数：比例增益（Kp）初始值设为0.1-0.3，积分时间（Ti）为0.5-2s，微分时间（Td）为0.01-0.1s，通过阶跃响应法优化。

   • 启用自动稳幅功能，动态力波动度需＜±1%FS，频率跟踪精度＜±0.5Hz。

2. 高频驱动保护机制

   • 功率放大器需设置短路保护（响应时间＜4μs）及过流保护（阈值设为额定电流的120%），防止IGBT模块烧毁。

   • 实时监测电磁线圈温升，超过80℃时触发降频或停机，避免因过热导致磁饱和。

3. 数据采集与诊断

   • 采用24位高分辨率ADC（如ADS131M04）采集应变与加速度信号，采样率≥10kHz，配合数字带通滤波器（如50-300Hz）抑制噪声。

   • 集成智能诊断模块：异常振动（FFT频谱分析）、温度超限、力值突变（如断裂检测）时自动停机并记录故障代码。

---

四、综合验收标准

1. 性能指标验证

   • 静态力精度：示值误差≤±1%FS，重复性≤0.5%FS。

   • 动态频率范围：50-450Hz（常规），最高可达1000Hz（超高频机型），频率稳定性≤±0.1%。

2. 安全与可靠性测试

   • 连续72小时满载运行测试，故障间隔时间（MTBF）＞5000小时。

   • 紧急停机响应时间＜10ms，机械保护装置（如横梁锁止）需手动复位。

---

五、其他注意事项

• 环境适应性：实验室温度需控制在-10～45℃，湿度＜80%，避免冷凝水影响电气元件。

• 操作培训：重点讲解参数设置、保护阈值调整及故障排查流程。

通过上述调试流程，可显著提升电磁谐振高频疲劳试验机的可靠性与测试精度。具体实施时需结合设备型号（如PX系列、PDS）的技术参数进行微调。
