试验机串口传感器连接

除连接标准类的传感器比如载荷传感器和用作位移信号的光电编码器之外试验机控制系统也可以连接控制其它经由串型口连接的多种传感器

接口

串型口传感器有二种标准接口即RS232和RS485通过RS232连接的串口传感器 只需要一根内部连接线即可

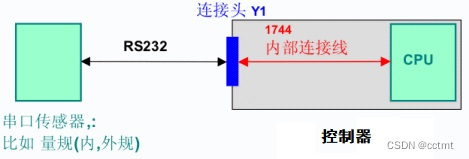

 RS232接口连接的串口传感器的功能原理图

 通过RS485连接的串口传感器需要一个转换器将RS485和RS232互相转换

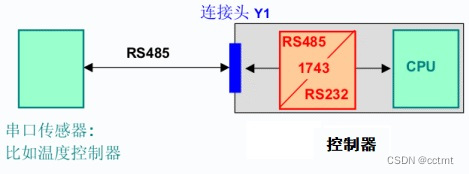

 RS485接口连接的串口传感器的功能原理图

数据通讯转换

试验机数据通讯转换通常可以以通过几种通讯协议来达成:

无通讯协议

控制器厂商通讯协议

Eurotherm温度控制器通讯协议

Grado/West温度控制器通讯协议

AI808温度控制器通讯协议

无通讯协议表示数据无需转换,直接经由控制系统传递到计算机控制器存储所有接收到的数据, 当事先定义的数据串结束条件达到时, 它将暂存的所有数据作为一个或多个数据组传递给计算机 作为一个数据串结束条件,它常常包含多个字符,加上一到二个结束字符串 (比如CR/LF)或者时限到达(Timeout) 接着, 计算机完成数据转换; 然后发送指令数据经由控制器传递给传感器。通常,内外量规﹑厚度仪等采用此方式。

 厂商通讯协议是试验机控制器厂商制定的安全的二进制通讯协议,一般同时传递多达四个传感器的测量数据控制器从串口传感器索取数据,并将它们与内部测量值实行软性同步处理这个协议在处理复杂任务时有特别长处,比如发送一个通过自定义的计算公式得到的计算值给闭环控制系统作为反馈信号 通常厂商会提供通讯协议的说明以及示范程序

Eurotherm温度控制器通讯协议
Grado/West 温度控制器通讯协议
AI808温度控制器通讯协议
表示专用于这些温度控制器的通讯协议 通过这个协议, 可以从温度控制器获得温度测量值, 并且温度指令也可经由控制器传送到温度控制器来控制调整温度 目前, 通过RS485接口, 这个温度协议对于Grado和AI808型号的温度控制器可支持多达四个温度控制单元(即每个温度控制器可以独立控制四个温度区域)
