液压材料试验机的液压阀座

试验机全数控控制器应用在各类材料试验机上。既可控制电机驱动的电拉、电子万能试验机;也可用在液压阀控制的液压试验机、液压万能试验机。

通常,静态液压试验机采用比例阀或者伺服阀控制,而动态材料试验机只采用伺服阀。为简化整个液压油路中各种油管和多种阀的连接方便和准确性,人们常常使用液压阀座。

在液压静态材料试验机中,有二种最为常见的油路连接方式,它们分别是主油路控制和旁路控制方式。

油路控制方式比较 - 以及都利液压阀座的优势

优势

弱点

主油路控制

载荷变换时,油路过渡平稳

控制精度好

油温较易升高

旁路控制

油温低

载荷变换时,作动器可能有微小波动

采用试验机专用的液压阀座, 可以兼具上述二者的好处:

都利液压阀座

减小液压油缸波动

提高控制精度

降低载荷变换所造成的油温升高

液压阀座在油路P点和A点维持一个恒定的压差,因此可以兼具二种油路控制方式的优点。

 液压结构

下图所示为试验机的液压油路结构,其中包括试验机专用的液压阀座。

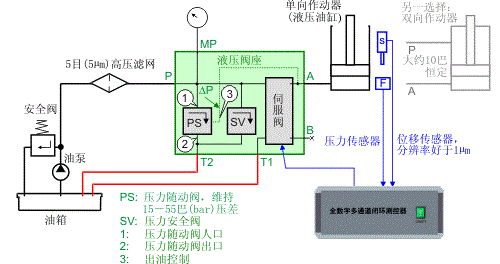

 带有控制器系统的液压试验机原理框图

液压阀座里面带有纵横油路通道,对外有许多连接孔,因此可用于连接液压油路中包括液压阀等多种液压元件。液压连接遵循一些标准定义:

•(P) 压力口

•(T1, T2) 往油箱的液压回油

•(MP) 压力测量点,通常连接压力表

•A / B 压力油控制出口

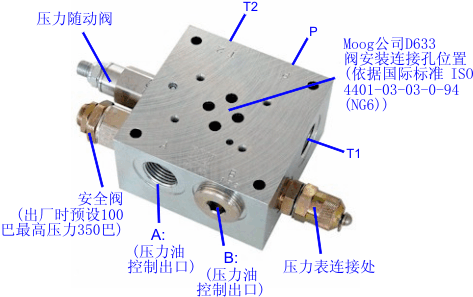

 试验机专用液压阀座,带有安全阀和压力随动阀

安全阀和压力随动阀直接拧进液压阀座对应位置的螺纹孔。阀座上压力表连接位置是现成的,在出厂时用螺帽封闭。B出油口是关闭的。

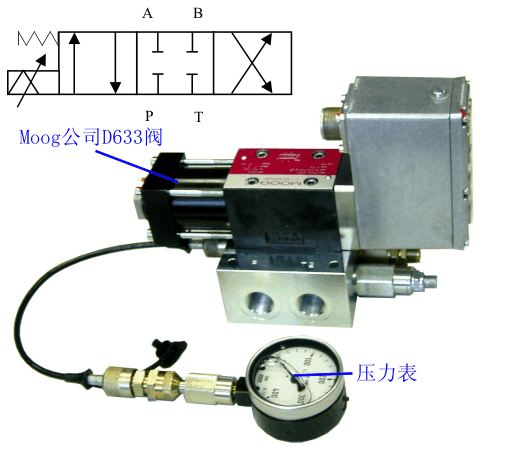

 带有Moog D633阀和压力表的阀座装配实物图

推荐采用细目高压滤网来避免可能的油路阻塞,这样可以减少日常的运作成本。建议采用Moog公司的D633阀来配套;由于液压阀座上的连接孔位置都是遵循国际标准ISO 4401-03-03-0-94 (NG6)来安排和设置的,因此同样可以与其它公司的液压阀配套使用。简单而言,压力口P和出油口A 必须连接到阀座上,而回油口T1和T2必须分别采用透明油管连接到油箱。

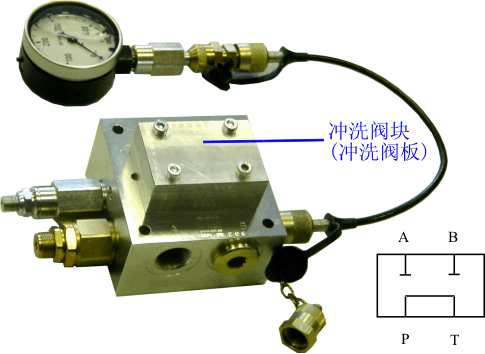

 带有冲洗阀块和压力表的阀座装配实物图

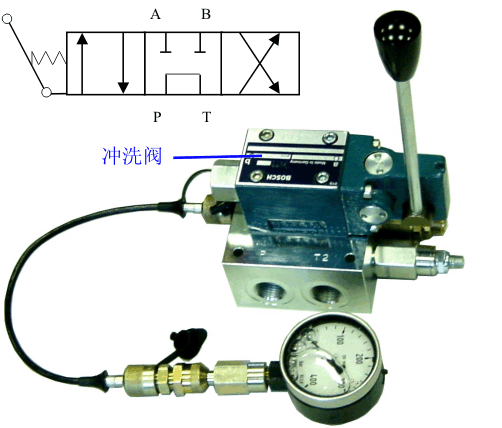

 带有冲洗阀和压力表的阀座装配实物图

在安装液压控制阀之前,整个液压油路必须彻底冲洗以保证液压油纯度不低于5目(5µm)。

如果液压阀座是直接与作动器连接的,那么就要用冲洗块来清洗油路。如果液压阀座与作动器连接距离较远而且以油管相连,那么就需要采用手动冲洗阀来清洗油路。为获得最佳效果,建议采用纯度高的液压油,封闭油箱并带有冷却循环装置。

试验机专用阀座不仅使整个液压油路的连接十分方便,而且结构精巧。更有重要意义的是,采用这个阀座可以提升液压试验机在350巴的工作压力下正常工作。
