一、题目

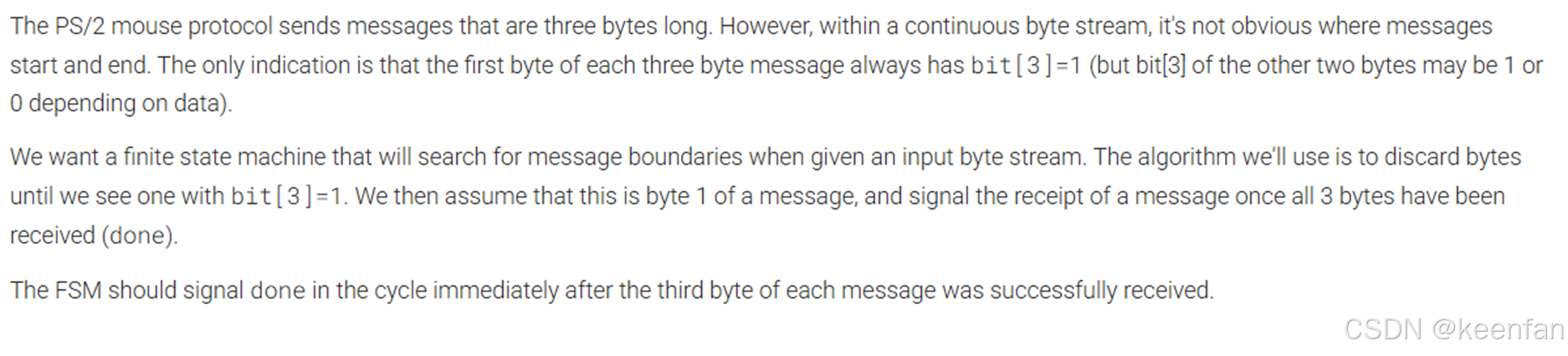

这一篇的题目中要求我们做一个类似不重叠的1xx序列检测器。

二、我的解法（2个状态）

我还是一贯的跟随前一题Lemmings 4的思路，其中加入参数进行计数器的效果。而这题与之类似，分为两个状态：发送和不发送，通过计数器的值来使每次发送的状态持续3个时钟周期，且在第三个时钟周期时对in[3]进行判断，来决定进入下一个发送状态还是进入不发送状态。这题比较简单，只是我的思路与作者给的提示思路不同，所以记录一下。下面是我的完整代码。

module top_module(
    input clk,
    input [7:0] in,
    input reset,    // Synchronous reset
    output done); //

    reg [0:0] state, next_state ;
    parameter not_send=0, send=1 ;
    reg [1:0] cnt ;
    // State transition logic (combinational)
    always@(*)begin
        case(state)
            not_send : next_state = in[3] ? send : not_send ;
            send : next_state = ((cnt==3)&~in[3]) ? not_send : send ;
        endcase
    end

    // State flip-flops (sequential)
    always@(posedge clk)begin
        if(reset)begin
            state <= not_send ;
            cnt <= 1 ;
        end
        else begin
            state <= next_state ;
            if(cnt == 3)
                cnt <= 1 ;
            else if(state)
                cnt++ ;
        end
    end

    // Output logic
    assign done = (cnt == 3) & state ;

endmodule

三、作者思路

3.1 4个状态

作者提供的hint还是从每一个字节发送单独考虑的角度出发，将发送每一个字节的状态单独分开，同时加入一个状态用以判断done。hint及代码如下。

module top_module(
    input clk,
    input [7:0] in,
    input reset,    // Synchronous reset
    output done); //

    reg [1:0] state, next_state ;
    parameter byte1=0, byte2=1, byte3=2, bdone=3 ;

    // State transition logic (combinational)
    always@(*)begin
        case(state)
            byte1 : next_state = in[3] ? byte2 : byte1 ;
            byte2 : next_state = byte3 ;
            byte3 : next_state = bdone ;
            bdone : next_state = in[3] ? byte2 : byte1 ;
        endcase
    end

    // State flip-flops (sequential)
    always@(posedge clk)begin
        if(reset)
            state <= byte1 ;
        else
            state <= next_state ;
    end

    // Output logic
    assign done =  (state == bdone) ;

endmodule

3.2 3个状态

上述思路中，作者给的hint中说三个状态的话可能无法将done置1，所以添加了一个状态来给done置1。但是从我自己的解法出发，可以通过计数器的值对done是否置1进行判断，那么我认为在将发送每一个比特的状态拆分开的思路中，同样可以添加这样的一个参数来进行判断。

从原理出发，只要从byte1开始的三个时钟周期完整发送后，done便置1。那么，即在状态为byte3的下一周期将done置1即可。但这时我们只有三个状态，就无法直接通过现有状态判断，所以我加入last_state参数，在reset不置1时，记录当前周期的状态以便于下一个周期进行判断。代码如下。

module top_module(
    input clk,
    input [7:0] in,
    input reset,    // Synchronous reset
    output done); //

    reg [1:0] state, next_state, last_state ;
    parameter byte1=0, byte2=1, byte3=2, bdone=3 ;

    // State transition logic (combinational)
    always@(*)begin
        case(state)
            byte1 : next_state = in[3] ? byte2 : byte1 ;
            byte2 : next_state = byte3 ;
            byte3 : next_state = byte1 ;
            //bdone : next_state = in[3] ? byte2 : byte1 ;
        endcase
    end

    // State flip-flops (sequential)
    always@(posedge clk)begin
        if(reset)
            state <= byte1 ;
        else begin
            state <= next_state ;
        	last_state <= state ;
        end
    end

    // Output logic
    assign done =  (last_state == byte3) ;

endmodule
