MicroBlaze程序写入Flash

最新推荐文章于 2025-11-04 15:09:09 发布
原创 最新推荐文章于 2025-11-04 15:09:09 发布 · 2.1k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客介绍了项目中Bitstream的配置及烧写步骤。包括在Settings->Bitstream中选中 -bin-file，在约束文件添加相关属性，将Release下的*.elf添加到约束目录，关联ELF文件，最后重新Generate Bitstream并正常烧写。

1.在 Settings->Bitstream 中选中 -bin-file

2.在约束文件中添加
set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 33 [current_design]
set_property CONFIG_MODE SPIx4 [current_design]

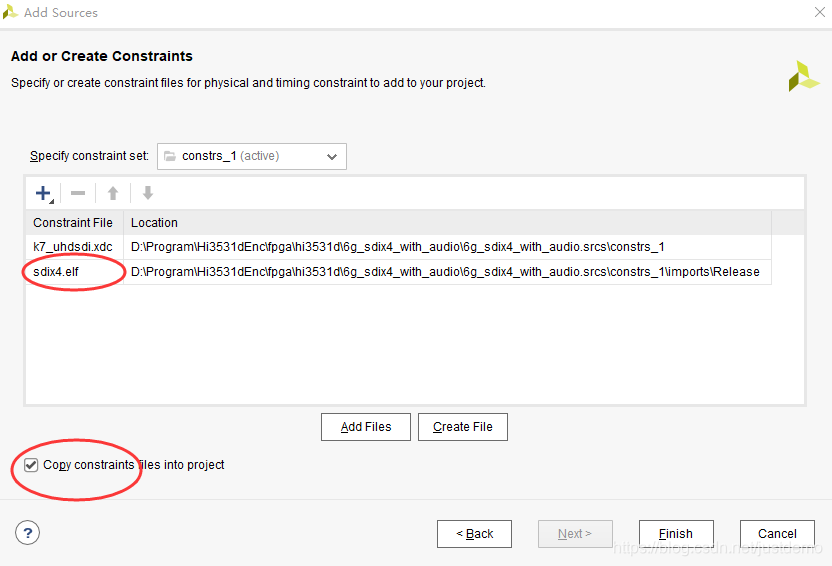

3.把 Release 下的 *.elf 添加到项目的约束目录下，可以选中，把elf拷贝过来
在这里插入图片描述

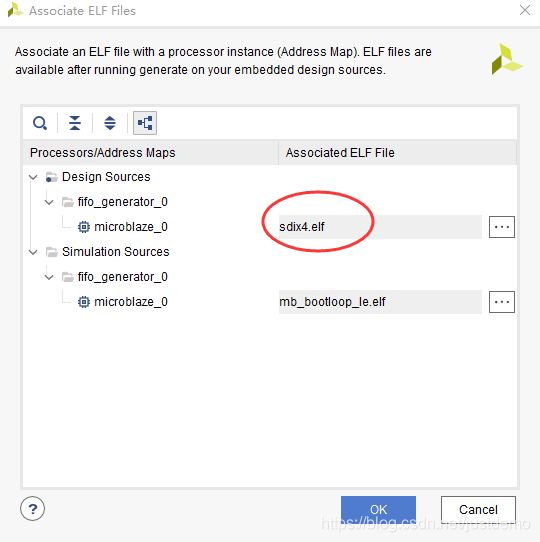

4.在原理图的MicroBlaze上点右键，选Associate ELF files，然后选中刚才拷贝过来的elf文件
在这里插入图片描述
5.重新 Generate Bitstream，然后正常烧写
