语音信号处理-语音究竟要浮点还是整数？MFCC又是如何变化？

最新推荐文章于 2024-03-20 16:20:21 发布

原创最新推荐文章于 2024-03-20 16:20:21 发布 · 2.2k 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#机器学习 #语音信号处理

信号处理专栏收录该内容

10 篇文章

订阅专栏

本文探讨了语音信号处理中MFCC的提取过程，包括wav文件的读取、幅值变化对MFCC的影响。内容涵盖matlab和python的wav文件操作，以及Audition中查看语音幅值的方法。MFCC的详细步骤如预加重、分帧、海明窗、mel滤波器和DCT等被分析，揭示了即使语音幅度变化，MFCC特征也能保持相对稳定。

写作原因

知道了语音信号需要采样率和采样位数，知道了MFCC提取的整个流程，但是中间的幅值变化的细枝末节还是需要细究的，比如：

matlab/python读取wav文件默认是浮点数，但是保存是整数？
调整音频幅度后，MFCC如何变化？

因为是备忘录属性，所以行文口语化，即废话多，重点模糊。

wav文件读取

wav格式

标头；
第一个区块：声道数量、采样率等信息；
第二个区块：数据，以小端序存储。

内容以区块(chunk)为最小单位，每一区块长度为4字节 ，从这可以看出，数据是整数还是 浮点数 ，取决于读取的方式。

读取wav文件（matlab/python）

养成读matlab源代码的习惯：
open function_name

matlab audioread()

audioread(filename, range, datatype)

前两项不做解释。仅关注数据读出类型时，使用 AUDIOREAD(FILENAME, DATATYPE)，当DATATYPE='double'时，读出的数据为范围为0.0~1.0的浮点数；当DATATYPE='native'时，读出的数据是 采样位数 范围内的整数。

当不加DATATYPE参数时，读出的数据是浮点数。

%   [Y, FS]=AUDIOREAD(FILENAME, DATATYPE) specifies the data type format of
%   Y used to represent samples read from the file.
%   If DATATYPE='double', Y contains double-precision normalized samples.
%   If DATATYPE='native', Y contains samples in the native data type
%   found in the file.  Interpretation of DATATYPE is case-insensitive and
%   partial matching is supported.
%   If omitted, DATATYPE='double'.

python

python读wav文件的方式很多，librosa默认是读成浮点数的，待查证。

写入wav文件（matlab/python）

matlab audiowrite()

audiowrite(filename,y,Fs,varargin)

语音数据保存时，不需指定数据类型，数据类型信息包含在数据中，根据该函数的注释内容如下：

%   Data Type of Y    Valid Range for Y
%   -----------------------------------
%       uint8            0 <= Y <= 255
%       int16       -32768 <= Y <= +32767
%       int32        -2^32 <= Y <= 2^32-1
%       single        -1.0 <= Y <= +1.0
%       double        -1.0 <= Y <= +1.0

所以如果想用整数保存数据时，一定要先将数据转为目标格式。比如class(ones(1, 16000))查看数据类型，ones默认生成double数据，给它乘上大于1的整型数据，得出的结果依然是double类型，直接保存wav文件时，大于1.0的部分被截断，得不到想要的结果。

python

待补充。

audition查看语音幅值

调出 振幅统计 窗口

导航栏 -> 窗口 -> 振幅统计

在这里插入图片描述
audition的振幅统计计算如最下面的小字所示，参考的国际电联推荐标准《ITU-R BS.1770-3》。

MFCC

教材上已经有许多MFCC特征提取的步骤了，回过神来，尽是《信号与系统》的基础知识。所以难怪都默认大家能够推导出来吗，真是一段艰难的路程。

还有，不觉得最后这个C系数很难理解吗？每次教材里给出一堆三角形的Mel banks后，直接DCT然后就得出个系数，通常是一串向量/一个矩阵，真的很难理解。

看matlab一步一步计算，发现一个Mel bank对一帧频谱只得出一个结果，为什么是这样？然后刚才突然想到了：一帧频谱中，对每个刻度的频率只有一个系数来表示，那么一个Mel bank对应的就是一个刻度的频率，所以这个bank的系数就代表了能量，n 个Mel bank得出n个能量系数。所以多帧Mel bank的系数，就叫做Mel 频谱。

至于DCT系数，它对应的应该是傅里叶变换中的那个 $e^{-j \omega n }$ （写的是连续傅里叶变换的符号，不过都差不多啦），也就是它的n越多，恢复的信号和原信号的差别越小。

把一帧数目可能是512、1024、2048的频谱变成最多13个的mel频谱，再变回n个DCT系数的信号，语音真是大大压缩了啊。

话说偶尔也能想通这些事情，但是很快就会忘记，重复这样的循环，这次记下来应该就不会忘了吧。另外，突然卷积神经网络！每个卷积层，可以自行设定卷积核的数目，一个卷积核是3维的，宽、高和输入特征层的通道数。普通卷积，首先每个卷积核的通道和对应的特征通道进行计算，然后所有通道相加的结果，作为这个通道的输出。而深度可分离卷积中的depthwise层，只有一个卷积核，且每个通道与特征通道计算，但是最后 没有相加 。

与语音幅值的变化关系

参考赵力《语音信号处理实验教程》C3_4_y_4.m相关程序。

语音信号幅值比较

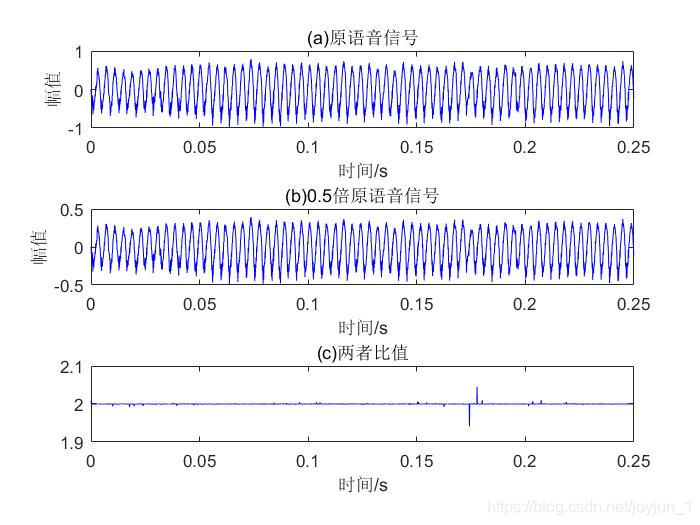

原语音简单乘以0.5，用以比较。
在这里插入图片描述

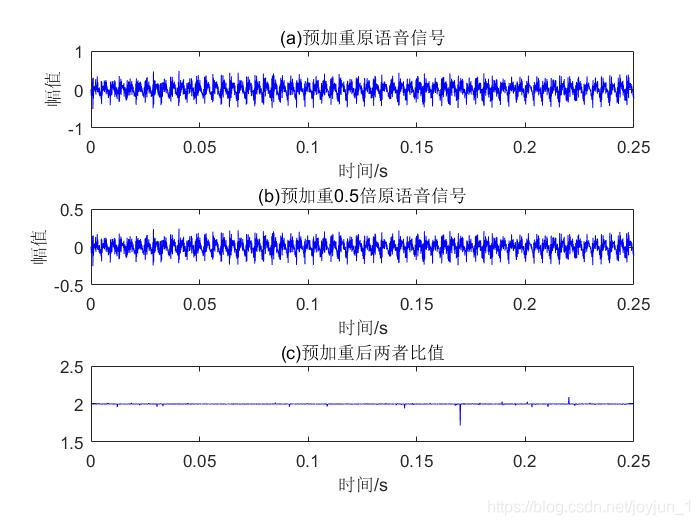

预加重

% 预加重滤波器
xx=double(x);
xx=filter([1 -0.9375],1,xx);

滤波器只在频域上起作用的话，时域的信号量岂不是降低了？虽然说是提高高频分量，但是低频分量怎么办啊。

！在一篇硕士毕业论文里看到了，预加重的目的是提升高频部分,使信号的频谱变得平坦，保持在低频到高频的整个频带中,能用同样的信噪比求频谱,以便于频谱分析。

在这里插入图片描述

分帧

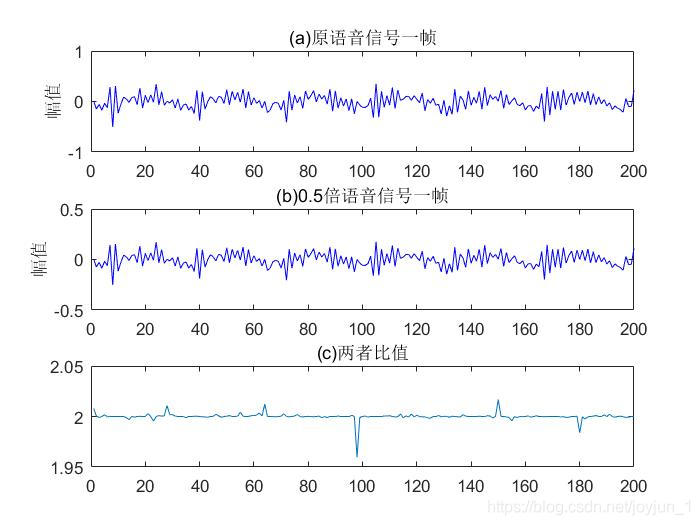

处理输入数据的第一帧，画个图显示下。
在这里插入图片描述

一帧MFCC特征提取

% fft后频谱对称，所以只取一半
n2=fix(frameSize/2)+1;
% 计算每帧的MFCC参数
for i=1:size(xx,1)
  y = xx(i,:);
  s = y' .* hamming(frameSize);
  t = abs(fft(s));
  t = t.^2;
  c1=dctcoef * log(bank * t(1:n2));
  c2 = c1.*w';
  m(i,:)=c2';
end

下面将根据这段程序对每个步骤绘图。

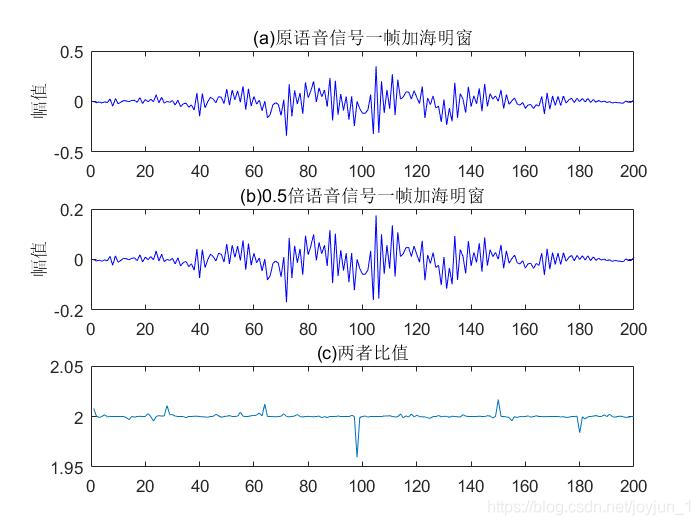

加海明窗

在这里插入图片描述

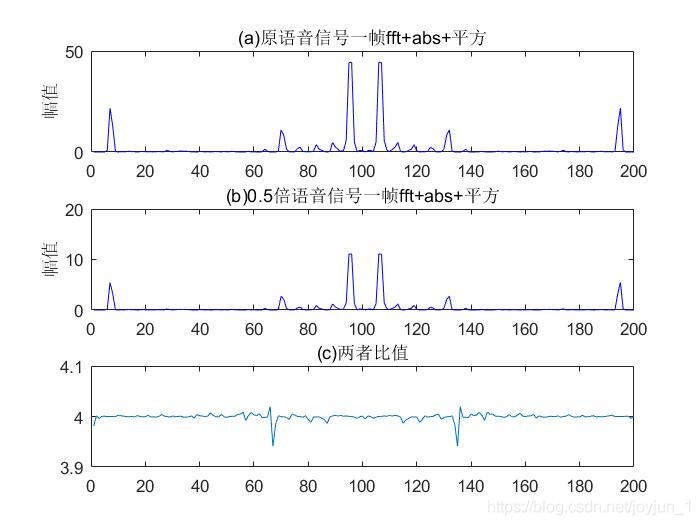

频谱取绝对值且平方

在这里插入图片描述

通过mel滤波器得到mel频谱

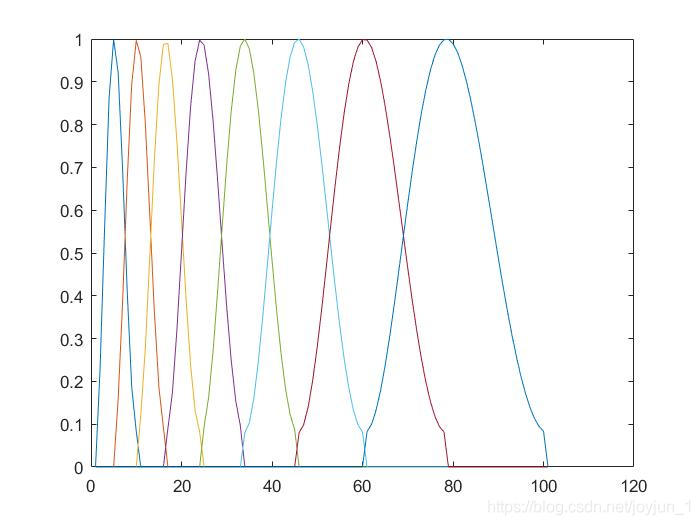

8个不同颜色绘制的mel滤波器

看起来不太像三角形，也许程序用的不是三角形。
在这里插入图片描述

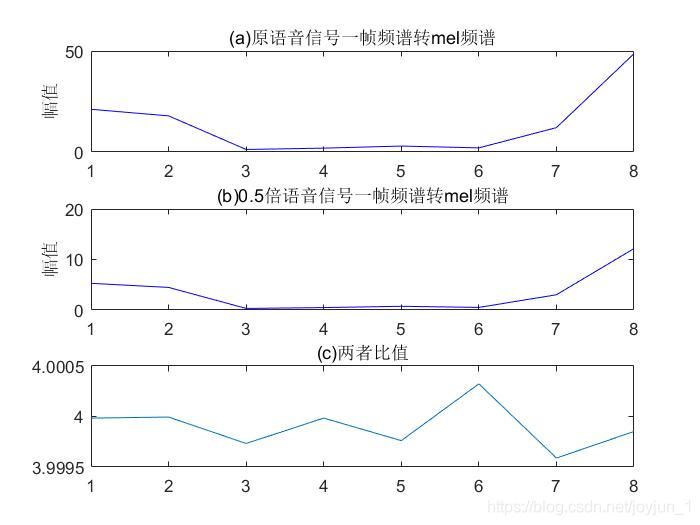

新生成的频谱系数

这是对每个滤波器，最后只生成了一个系数值（为什么？）。

在这里插入图片描述

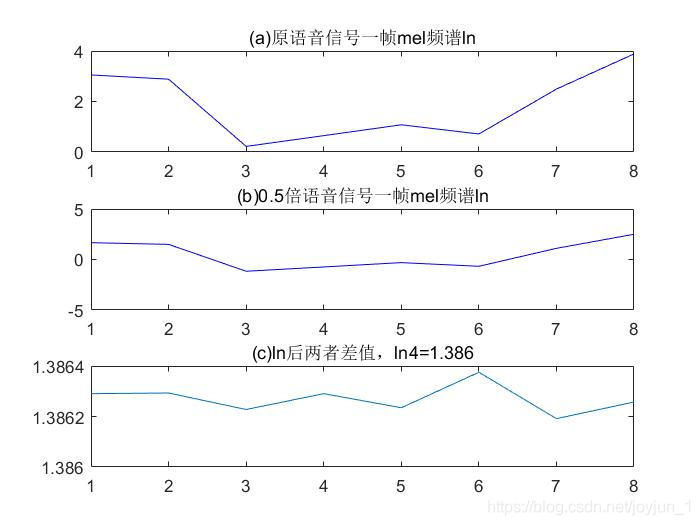

mel系数log化

matlab里用的都是log，但其实是ln

在这里插入图片描述

DCT倒谱

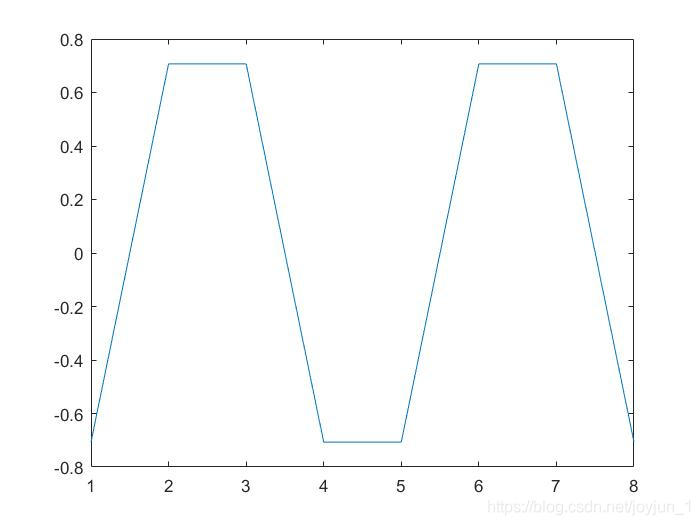

首先看一下DCT系数的样子，因为想输出12个MFCC系数，所以DCT有12行。显示的是第12行。

在这里插入图片描述

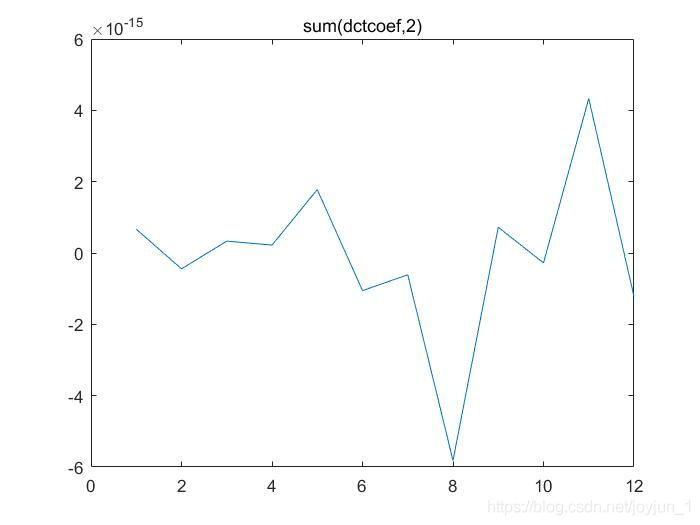

按行去对12行DCT系数相加，最后得到的结果都是约为0，所以！

$log\_speech_{1} \\ = dctcoef * (log\_speech_{0.5} + ln4 ) \\ = dctcoef * log\_speech_{0.5} + dctcoef * ln4 \\ \approx dctcoef * log\_speech_{0.5} + 0 \\=dctcoef * log\_speech_{0.5}$

即原始语音无论乘以多少倍，在经过log，倍数变加减数；加减数乘以dctcoef后，数值约为0；因此语音的MFCC几乎无变化。

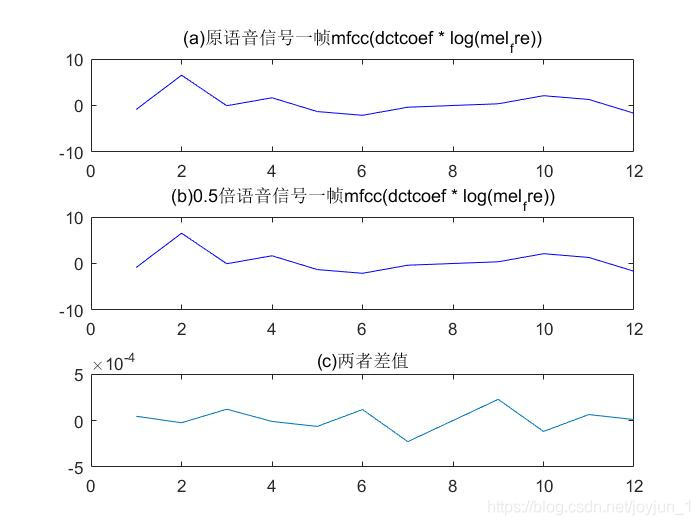

在这里插入图片描述

原本我以为频谱随着时域系数变化，体现了能量的变化，MFCC也一定随之变化。结果真是大大出乎我的意料。该试试，语音乘以 $2^{倍数}$ 什么样子了。

语音乘以 $2^{倍数}$ ，MFCC无改变。
