xilinx ip自带XDC只读

已于 2024-06-01 16:41:12 修改
阅读量392 收藏
点赞数 2
CC 4.0 BY-SA版权
文章标签： fpga开发
于 2024-06-01 16:33:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jingjiankai5228/article/details/139375722

检查生成的IP核再目录下显示的文件类型是不是.xcix
如果是的话，重新生成为.xci
再二次编辑即可

或者

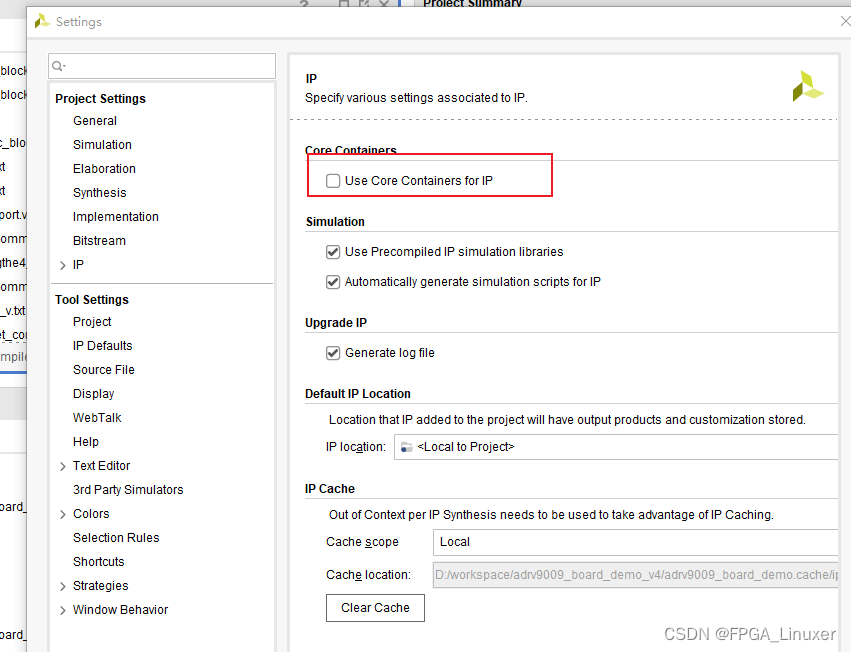

在这里插入图片描述
将框柱的部分不选择，从新生成
