什么是DAG（只讲概念不讲算法）

什么是DAG（只讲概念不讲算法）

前提知识

中间表达

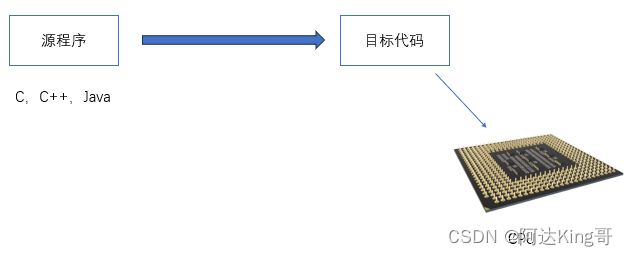

编译器的目的是将源程序编程目标代码（汇编）放入计算机执行。

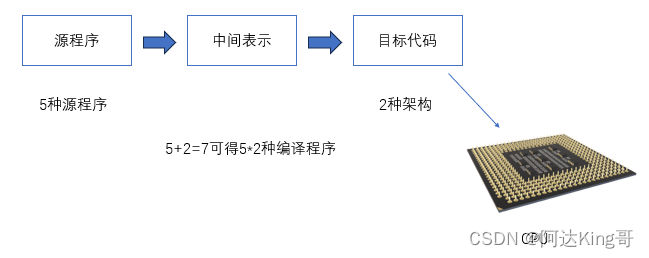

这里有一个问题，世界上有很多不同架构的CPU，比如x86，ARM等。不同架构的CPU有不同的汇编。于是上图带来的问题是直接从源程序翻译成不同架构CPU的目标代码工作量太大且容易出错。正确的做法是在源程序和目标代码中间加一层中间表示作为桥梁，将其衔接起来。

名词解释

DAG: Directed Acycle Graph

中文：无环有向图

通过名字就知道，该图不是闭合的，但是内部有方向。

重点：

• DAG叶子节点对应原子运算分量。

原子运算：每次只进行一次操作

• 在DAG中一个结点N表示一个公共子表达式，但N可能有多个父节点。比如

  a*(b-c)+(b-c)*d


  b-c作为一个表达式，其表达式树为

     _
    / \
   b   c


  但该子树有2个父节点

  *    *
   \  /
    -
   /  \
  b    c


  整个表达式的变化过程为:

  1. 形成a*(b-c)和(b-c)*d的子树组合

     *   *
    / \ / \
   a   -   d
      / \
     b   c


  2. 用+将二者合并

         +
        / \
       *    *
      / \  / \
     a   -    d
        / \
       b   c

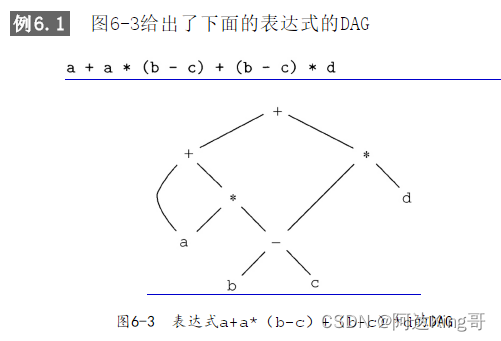

举例说明

语法制导和编码

语法制导算法将源文件表达式转成DAG。具体实现参见《编译原理（第二版）》6.1，关于如何对DAG的节点进行编码参见6.2.

用途

用于产生三地址代码，三地址代码很容易转成对应平台的汇编指令
