SM，Istio，闻所未闻？实施与控制分离的架构设计方法！

要聊 ServiceMesh，就不得不提 Istio，它是 ServiceMesh 的最流行实践，今天聊聊 Istio。

上一章《SM，它解决什么问题？》聊了ServiceMesh的缘起。要聊ServiceMesh，就不得不提Istio，它是ServiceMesh的最流行实践，今天聊聊Istio。

什么是Istio？

Istio是ServiceMesh的落地化产品，它：

• 帮助微服务之间建立连接，帮助研发团队更好的管理与监控微服务，并使得系统架构更加安全；

画外音：Istio helps you to connect, secure, control, and observe microservices.

• 帮助微服务分层解耦，解耦后的proxy层能够更加专注于提供基础架构能力，例如：服务发现(discovery), 负载均衡(load balancing), 故障恢复(failure recovery), 服务度量(metrics), 服务监控(monitoring), A/B测试(A/B testing), 灰度发布(canary rollouts), 限流限速(rate limiting), 访问控制(access control), 身份认证(end-to-end authentication)...
• 使得业务工程团队与基础架构团队都更加高效的工作，各自专注于自己的工作，更好的彼此赋能；

画外音：说的还是解耦。

为什么要用Istio？

Istio官网是这么说的：

(1) 可以通过，在现有服务器新增部署边车代理(sidecar proxy)，应用程序不用改代码，或者只需要改很少的代码，就能实现上述N项基础功能；

画外音：你信了么？

(2) 可以通过，控制后台，简单改改配置，点点按钮，就能管理和查看上述N项基础功能；

(3) 以下特性，Istio在这个环节里进行了附加说明：

•  支持多协议，HTTP, gRPC, WebSocket, TCP
•  通过路由、重试、故障转移对流量进行细粒度流控
•  通过可插拔策略层以及可配置API，能够支持流量访问控制、限速、配额管理
•  自动度量、日志收集、调用跟踪
•  服务到服务的身份认证

Istio的核心特性是什么？

Istio强调了它提供的五项关键特性：

(1) 流控(traffic management)

断路器(circuit breakers)、超时、重试、高可用、多路由规则、AB测试、灰度发布、按照百分比分配流量等。

(2) 安全(security)

加密、身份认证、服务到服务的权限控制、K8S里容器到容器的权限控制等。

(3) 可观察(observability)

追踪、监控、数据收集，通过控制后台全面了解上行下行流量，服务链路情况，服务运行情况，系统性能情况，国内微服务架构体系，这一块做得不够好。

(4) 平台无关系(platform support)

K8s，物理机，自己的虚机都没问题。

(5) 集成与定制(integration and customization)

可定制化扩展功能。

Istio的特性，对于国外很多通过RESTful提供内网服务的公司，很有吸引力，但相对于国内微服务架构，未必达到了很好的拉拢效果：

• 国内基本都是TCP的RPC框架，多协议支持未必是必须的；
• RPC框架里，路由、重试、故障转移、负载均衡、高可用都是最基础的；
• 流控、限速、配额管理，是服务治理的内容，在微服务架构初期是锦上添花；
• 自动度量，系统入口出口数据收集，调用跟踪，可观察和可操控的后台确实是最吸引人的；
• 服务到服务的身份认证，微服务基本是内网访问，在架构初期也只是锦上添花；

另外，为什么Istio代理会叫sidecar proxy？

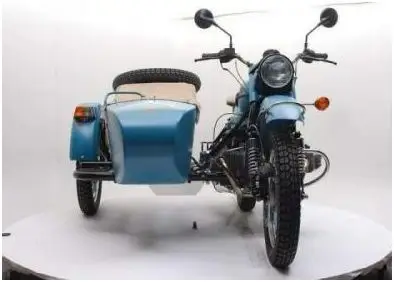

看了上图就容易懂了，biz和proxy相生相伴，就像摩托车(motor)与旁边的车厢(sidecar)。后文，sidecar和proxy就指微服务进程解耦成两个进程之后，提供基础能力的那个代理进程。

Istio这么牛逼，它的核心架构如何呢？

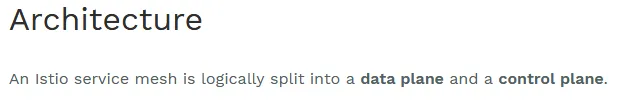

官网用了这样一句话：

逻辑上，Istio分为：

• 数据平面(data plane);
• 控制平面(control plane);

这两个词，是Istio架构核心。

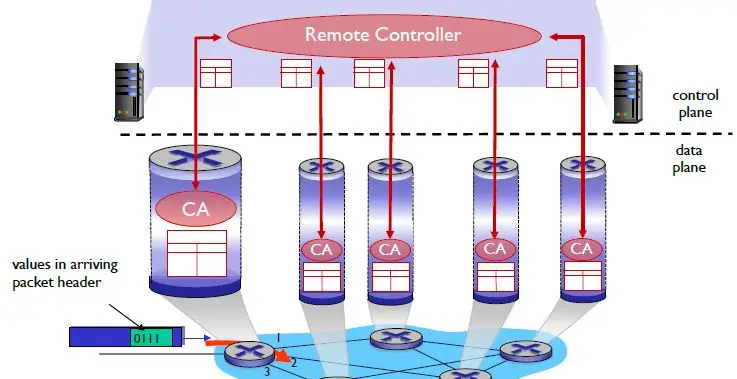

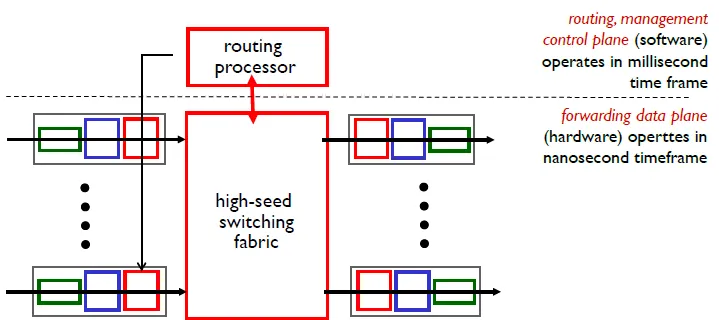

数据平面和控制平面，不是ServiceMesh和Istio第一次提出，它是计算机网络，报文路由转发里很成熟的概念：

• 数据平面(data plane)：一般用来做快速转发；
• 控制平面(control plane)：为快速转发提供必要的信息；

画外音：上两图为路由器架构。

它的设计原则是：

• 在一个路由设备里，转发是最重要的工作，它具备最高的优先级，数据平面(data plane)的设计核心就是高效转发，如何在最短的时间里处理最多的包，往往使用高效内存管理、队列管理、超时管理等技术实现在硬件里；
• 控制平面(control plane)则不然，它要实现路由协议，设备管理，IGMP，ARP协议的，它更偏向于控制与应用，往往由软件实现；

画外音：

• IGMP（Internet GroupManagement Protocol），一个组播协议；
• ARP（Address ResolutionProtocol），这个大家比较熟悉，根据IP地址获取MAC地址；

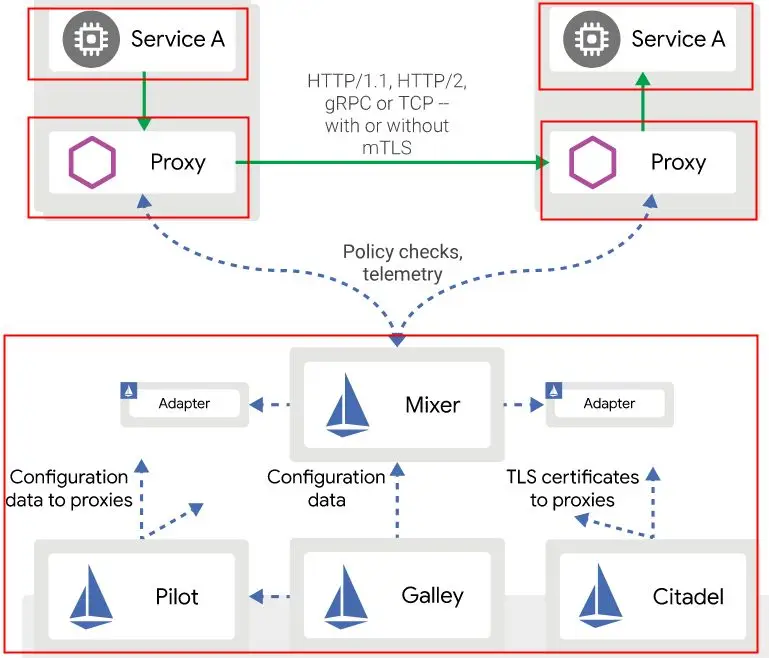

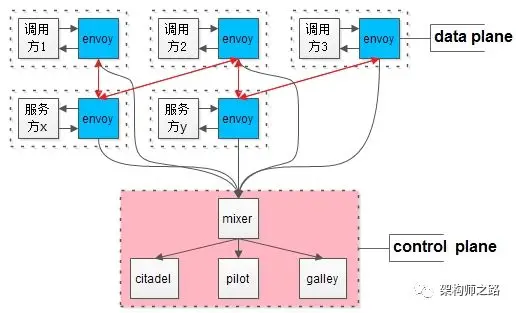

Istio的架构核心与路由器非常类似：

(1) 服务（最上面的小红框），通过本地通讯与proxy交互；

(2) 数据平面，由一系列proxy组成（中间一层的两个小红框），核心职责是：

•  高效转发
•  接收和实施来自mixer的策略

(3) 控制平面（底下的大红框），核心是控制与应用，核心职责是：

•  管理和配置边车代理
•  通过mixer实施策略与收集来自边车代理的数据

如架构图所示，该两层架构中，有五个核心组件。

数据平面，有几个核心组件？

(1) Envoy (proxy)

Envoy的核心职责是高效转发，更具体的，它具备这样一些能力：

• 服务发现
• 负载均衡
• 安全传输
• 多协议支持，例如HTTP/2，gRPC
• 断路器(Circuit breakers)
• 健康检查
• 百分比分流路由
• 故障注入(Fault injection)
• 系统度量

大部分能力是RPC框架都具备，或者比较好理解的，这里面重点介绍下断路器和故障注入。

(2) 断路器设计

它是软件架构设计中，一个服务自我保护，或者说降级的设计思路。

举个例子：当系统检测出某个接口有大量超时时，断路器策略可以终止对这个接口的调用（断路器打开），经过一段时间后，再次尝试调用，如果接口不再超时，则慢慢恢复调用（断路器关闭）。

(3) 故障注入设计

它是软件架构设计中，一种故意引入故障，以扩大测试覆盖范围，保障系统健壮性的方法，主要用于测试。

国内大部分互联网公司，架构设计中不太会考虑故障注入，在操作系统内核开发与调试，路由器开发与调试中经常使用，可以用来模拟内存分配失败、磁盘IO错误等一些非常难出现的异常，以确保测试覆盖度。

控制平面，有几个核心组件？

(1) Mixer

Mixer的一些核心能力是：

• 跨平台，作为其他组件的adapter，实现Istio跨平台的能力；
• 和Envoy通讯，实施各种策略；
• 和Envoy通讯，收集各种数据；

Mixer的设计核心在于“插件化”，这种模型使得Istio能够适配各种复杂的主机环境，以及后端基础设施。

(2) Pilot

Pilot作为非常重要的控制平面组件，其核心能力是：

• 为Envoy提供服务发现能力；
• 为Envoy提供各种智能路由管理能力，例如A/B测试，灰度发布；
• 为Envoy提供各种弹性管理能力，例如超时，重试，断路策略；

Pilot的设计核心在于“标准化”，它会将各种流控的控制命令转化为Envoy能够识别的配置，并在运行时，将这些指令扩散到所有的Envoy。Pilot将这些能力抽象成通用配置的好处是，所有符合这种标准的Envoy都能够接入到Pilot来。

潜台词是，任何第三方可以实现自己的proxy，只要符合相关的API标准，都可以和Pilot集成。

(3) Citadel

Citadel组件，它提供终端用户身份认证，以及服务到服务的访问控制。总之，这是一个和安全相关的组件。

(4) Galley

Galley组件，它是一个配置获取、校验、处理、分发的组件，它的设计核心在于“解耦”，它将“从底层平台（例如：K8S）获取用户配置”与Istio解耦开来。

总结

Istio采用二层架构，五大模块，进行微服务ServiceMesh解耦：

(1) 数据平面，主要负责高效转发：envoy：即proxy

(2) 控制平面，主要负责控制与应用：

•  mixer：支持跨平台，标准化API的adapter
•  pilot：控制与配置envoy的大部分策略
•  citadel：安全相关
•  galley：与底层平台（例如：K8S）配置解耦

实施与控制分离，经典的架构设计方法，你学会了吗？

知其然，知其所以然。

思路比结论更重要。

AI大模型学习福利

作为一名热心肠的互联网老兵，我决定把宝贵的AI知识分享给大家。 至于能学习到多少就看你的学习毅力和能力了 。我已将重要的AI大模型资料包括AI大模型入门学习思维导图、精品AI大模型学习书籍手册、视频教程、实战学习等录播视频免费分享出来。

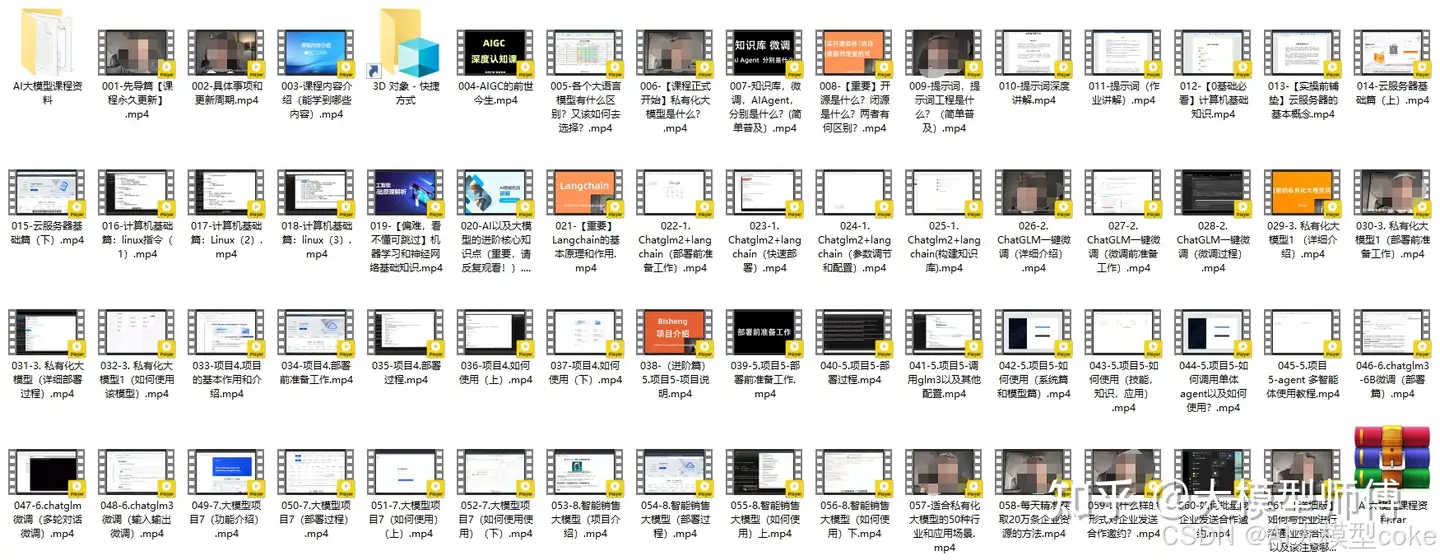

一、全套AGI大模型学习路线

AI大模型时代的学习之旅：从基础到前沿，掌握人工智能的核心技能！

因篇幅有限，仅展示部分资料，需要点击文章最下方名片即可前往获取

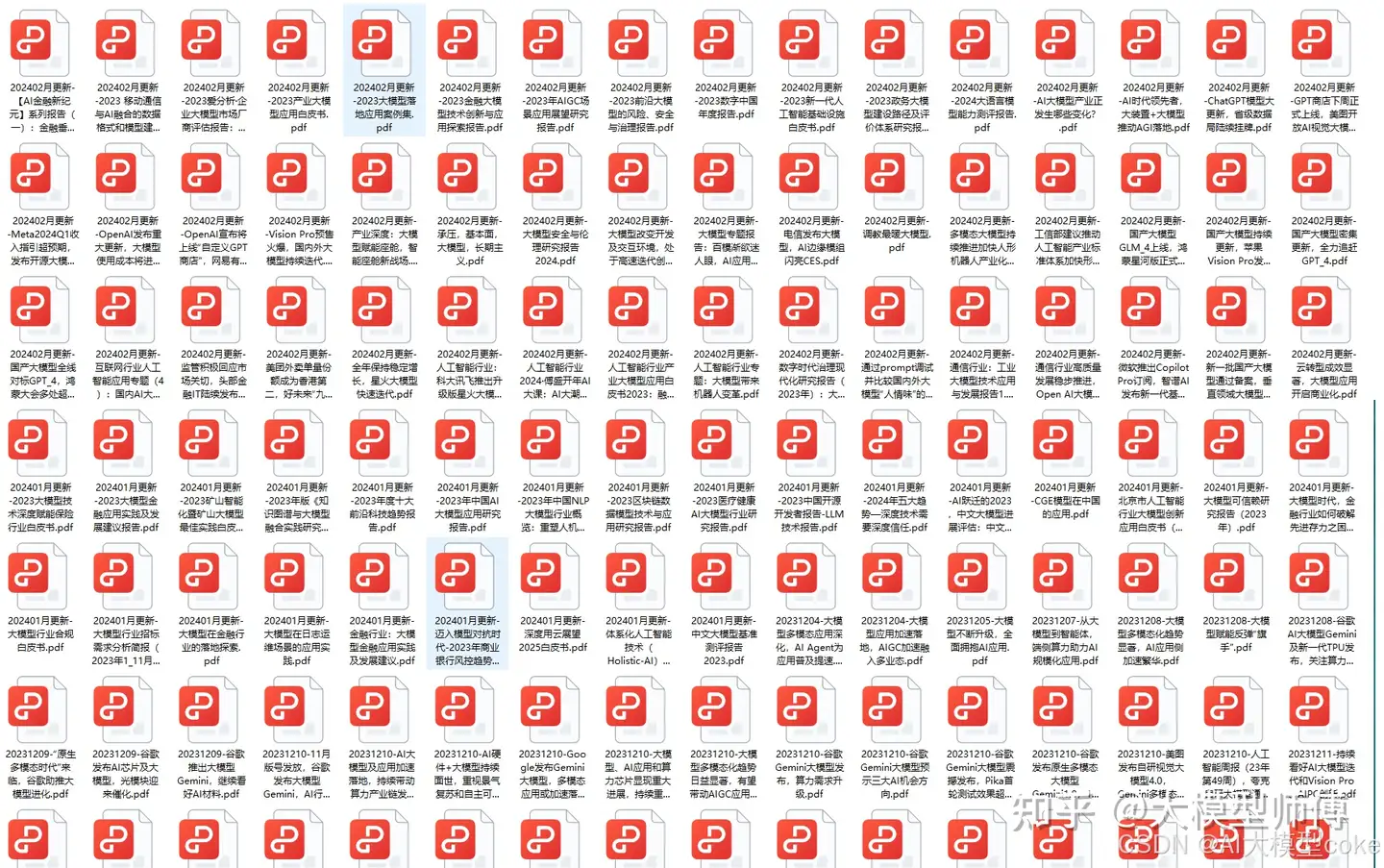

二、640套AI大模型报告合集

这套包含640份报告的合集，涵盖了AI大模型的理论研究、技术实现、行业应用等多个方面。无论您是科研人员、工程师，还是对AI大模型感兴趣的爱好者，这套报告合集都将为您提供宝贵的信息和启示。

因篇幅有限，仅展示部分资料，需要点击文章最下方名片即可前往获

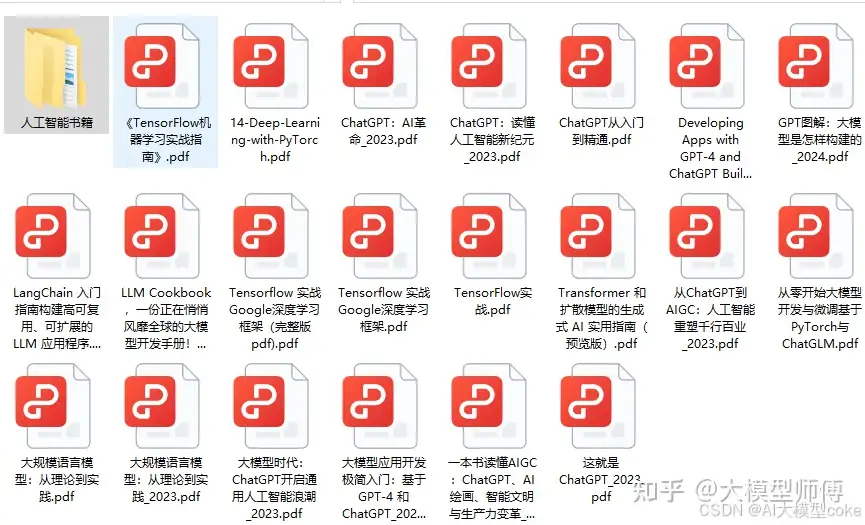

三、AI大模型经典PDF籍
