文章介绍了如何通过扩展ArcGIS的BaseTileLayer创建自定义图层，包括如何请求预定义的图块并覆盖`getTileUrl()`方法。此外，还展示了如何在显示图像前进行预处理，特别是如何应用颜色混合操作，通过`fetchTile()`方法处理从服务器返回的数据并在画布上应用色调。最后，给出了一个具体的示例，展示如何创建一个新实例并将其添加到地图中。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

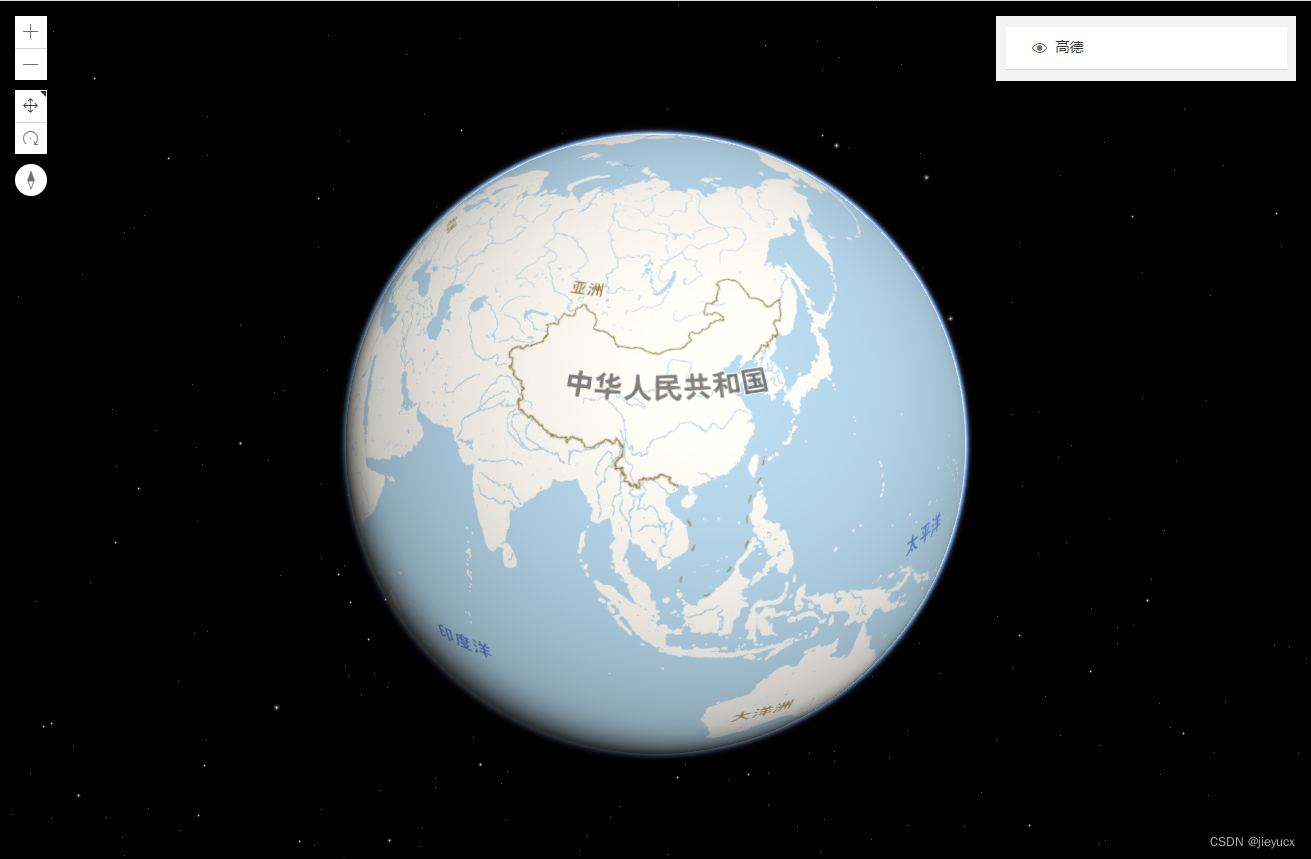

效果如图：
在这里插入图片描述

一、创建自定义切片层

要创建自定义图块层，您必须调用BaseTileLayer类的createSubclass()方法。命名自定义层为TintLayer
由于这一层需要知道在哪里访问预定义的图块，我们将创建一个属性。应用程序将为图层提供值，图层将从生成的 URL 中获取切片。然后在显示每个图像之前将差异混合操作应用于 Stamen 块。我们将在该层上创建一个属性，以便应用程序可以指定一种颜色，该颜色将用于混合操作


const TintLayer = BaseTileLayer.createSubclass({

  // 设置特定于此图层的特性
  properties: {

    // tile的url，由应用程序提供
    urlTemplate: null,
	// 更改图层颜色
    tint: {

      value: null,
      type: Color
    }
  }
});

可以通过两种不同的方式扩展 BaseTileLayer：

请求图块，因为它们是从数据源预定义的
图像或数据需要在视图中显示之前进行预处理

二、请求图块

要请求从数据源预定义的图像，请覆盖getTileUrl()方法，以便它返回给定级别、行和列的所请求图块的 URL。

const MyCustomTileLayer = BaseTileLayer.createSubclass({

  properties: {

    urlTemplate: null
  },

  // 重写getTileUrl()
  // 为LayerView提供的给定级别、行和列生成tile url
  getTileUrl: function(level, row, col) {

    return this.urlTemplate
      .replace("{z}", level)
      .replace("{x}", col)
      .replace("{y}", row);
  }
});

三. 图像或数据在视图中显示之前需要进行预处理

如果数据或图块需要在显示前进行预处理，则覆盖fetchTile()方法。图像和颜色混合后，最终结果将显示在视图中

const TintLayer = BaseTileLayer.createSubclass({

          properties: {

            urlTemplate: null,
            tint: {

              value: null,
              type: Color,
            },
          },

          //为LayerView提供的给定级别、行和列生成tile url
          getTileUrl: function (level, row, col) {

            return this.urlTemplate.replace("{z}", level).replace("{x}", col).replace("{y}", row);
          },

          // 此方法获取指定级别和大小的瓦片
          // 重写此方法以处理从服务器返回的数据
          fetchTile: function (level, row, col, options) {

            // 调用getTileUrl（）方法来构造tiles的URL
            // 对于LayerView提供的给定级
