Acconeer雷达A121用于表面流速测量应用

Acconeer雷达A121用于表面流速测量应用

简介

Acconeer雷达芯片A121是一款60GHz的毫米波雷达芯片，该芯片采用AIP封装技术，将雷达天线集成在芯片表面，同时具备超低功耗、高精度测距、超小封装等优势，现在举例用于表面流速测量应用示例分享。

应用环境

表面速度的测量具有广泛的应用范围，比如说内河流和运河中的流动水表面测量、开放的管道和沟渠中水表面流速测量、喷雾和瀑布的流速测量、大多数类型的液体，包括水、油、化学品、燃料表面流速测量。

测试环境搭建

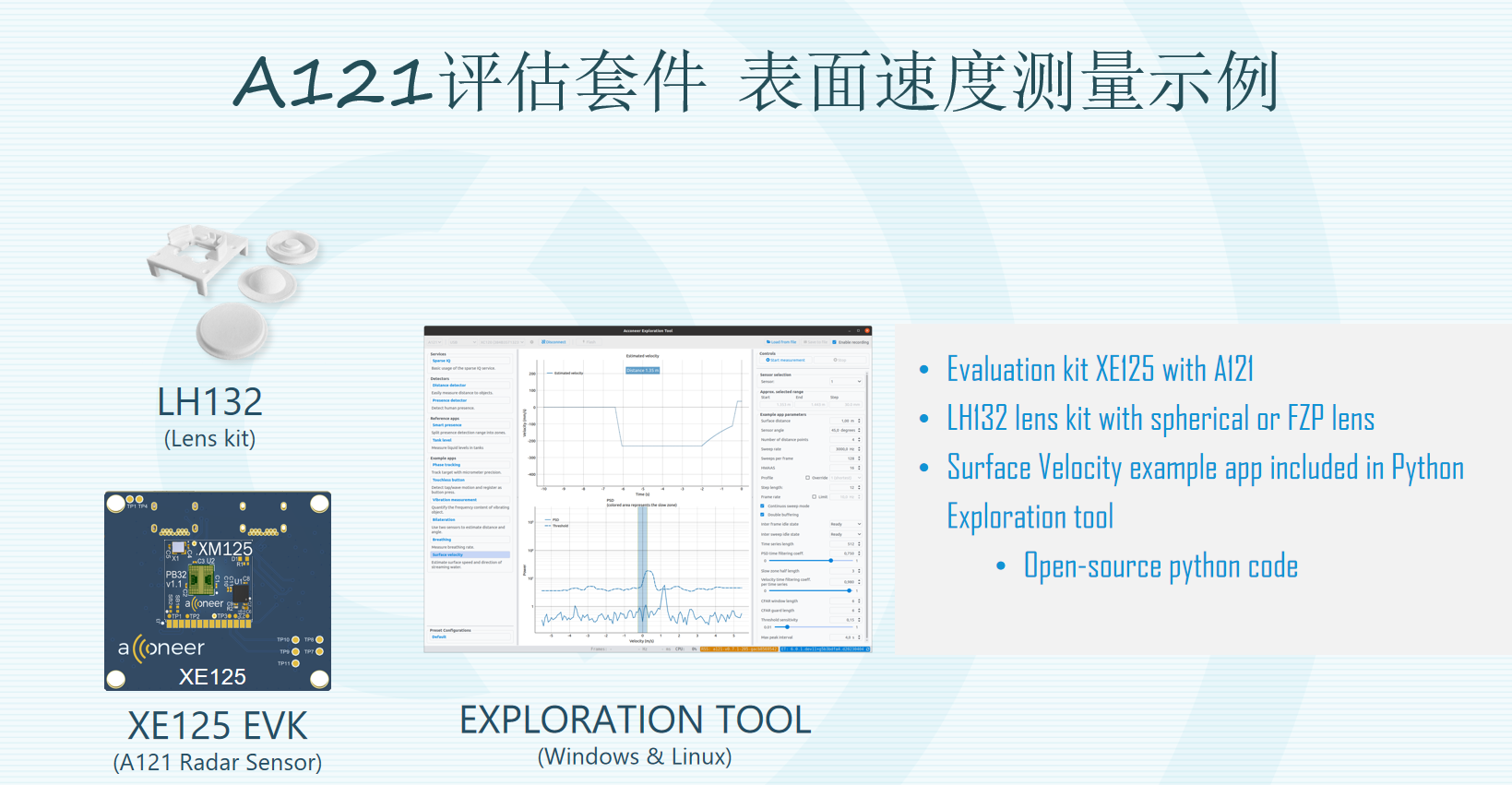

使用Acconeer提供的A121评估套件XE125模块，配合上位机GUI开发界面。

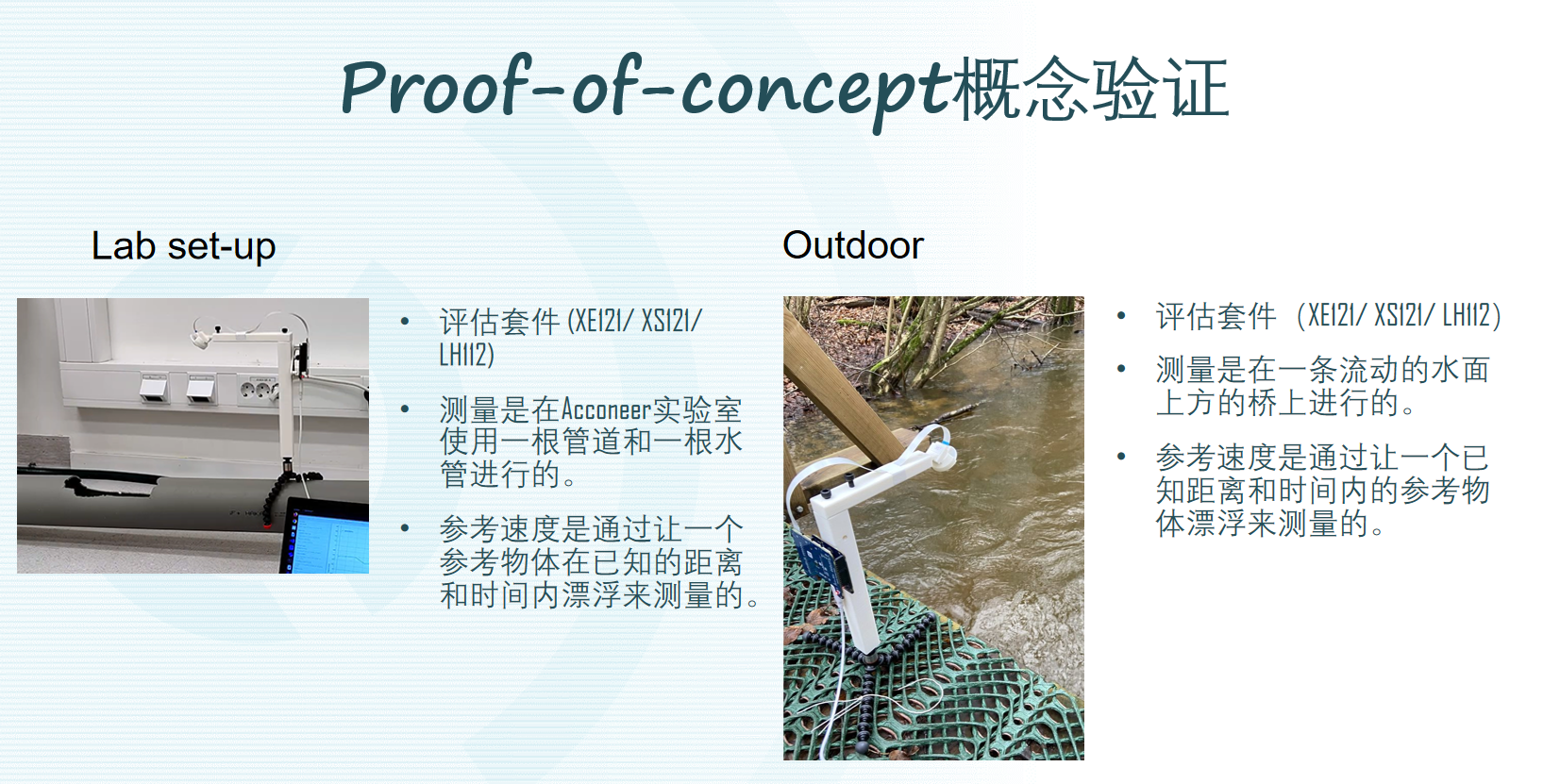

测试环境分为实验室和户外两个部分

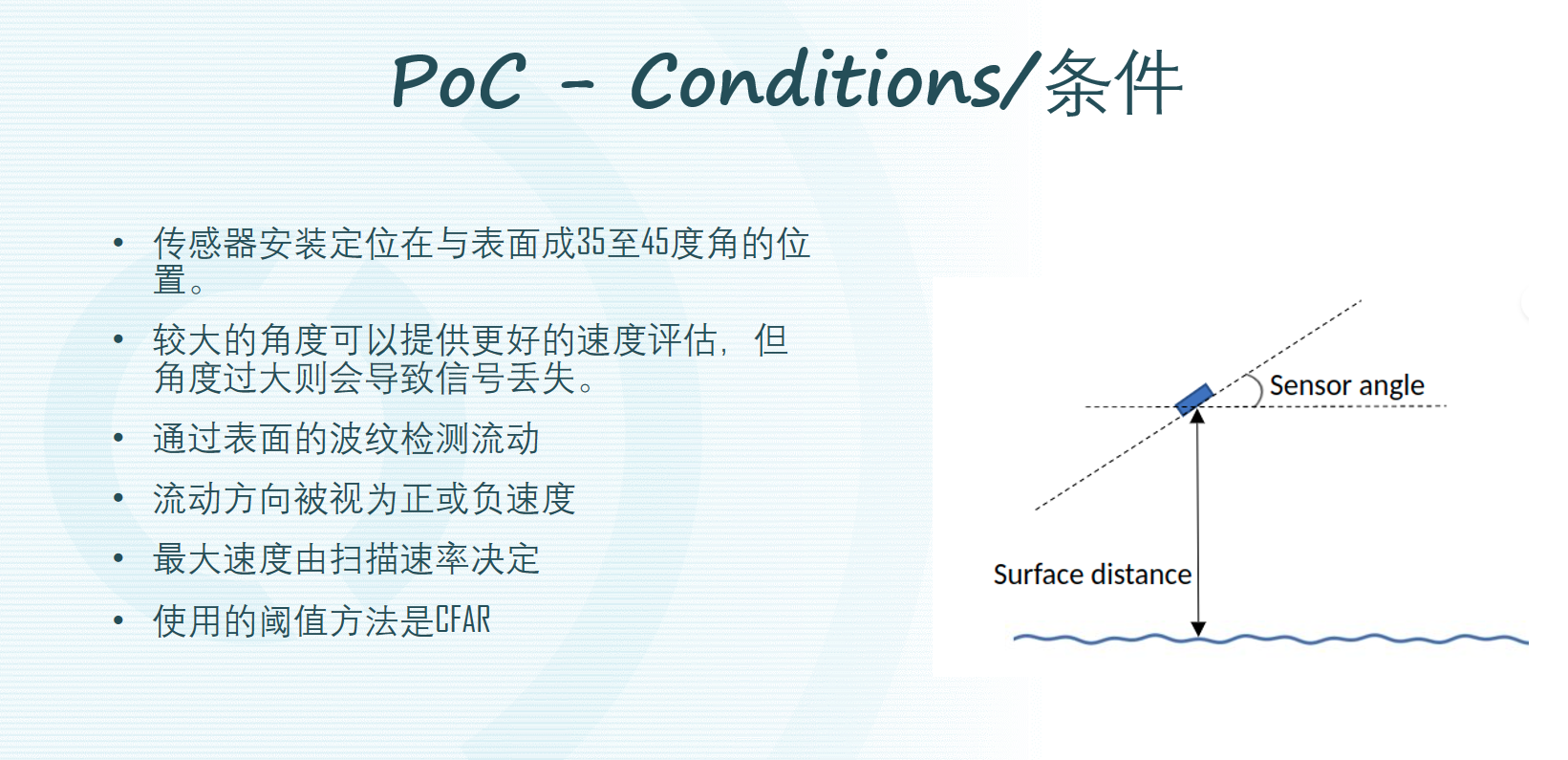

测试条件为将雷达传感器安装定位在与表面成35至45度角的位置。

测试结果分析

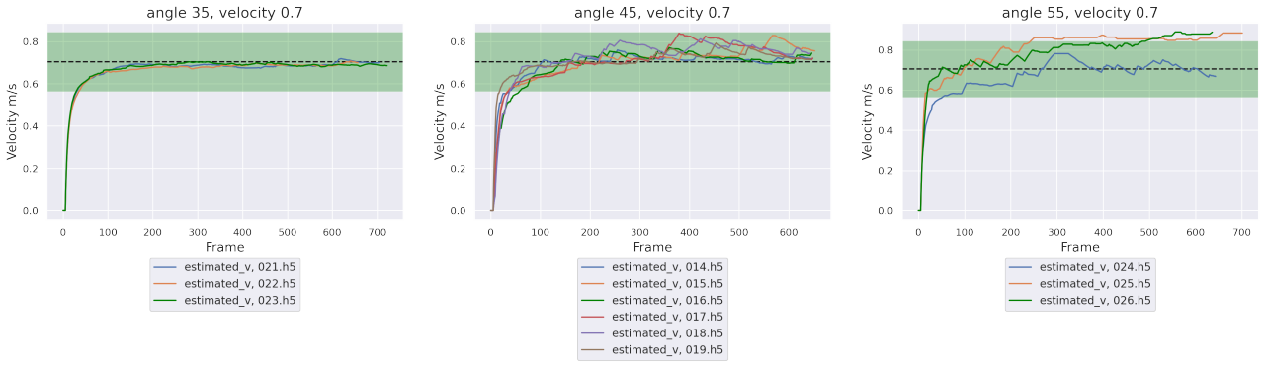

下图表显示了在实验室里0.7m/s的水流速测量结果，其中测试是分不同倾斜角度进行的。
从数据分析得知绿色区域的速率为实际速率的±20%范围内。
对于45度的角度，测试了两个不同的范围，并且每个范围进行了三次测量。
对于35度和55度，也各进行了三次测量。

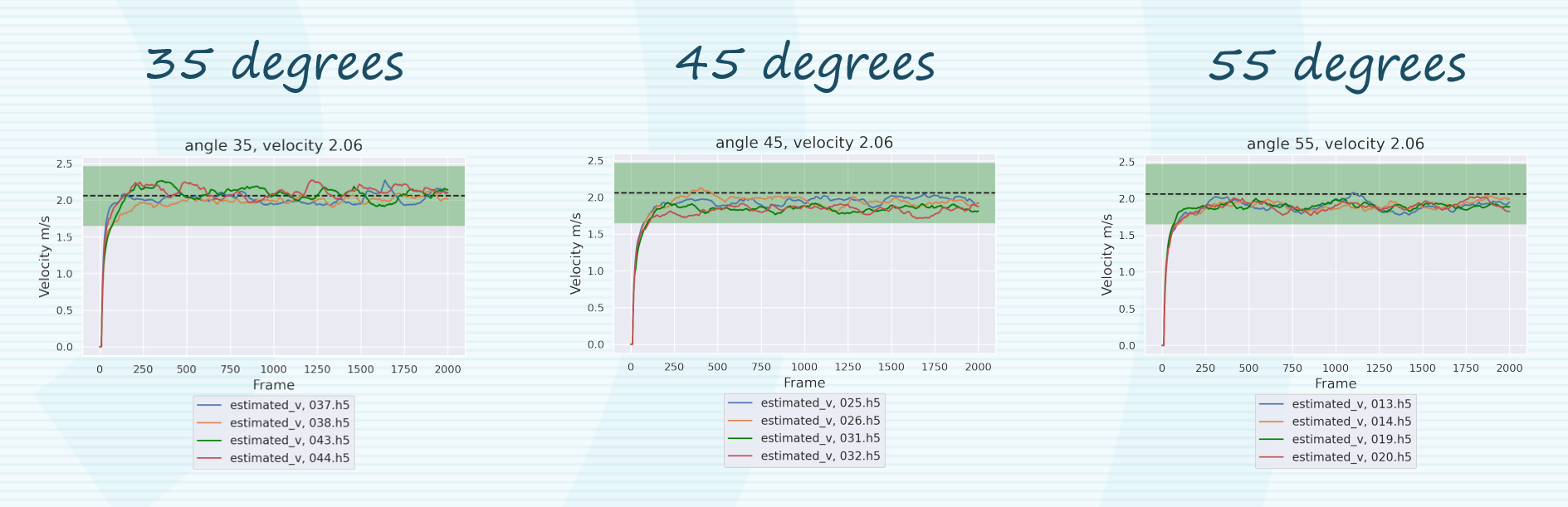

下图表显示了在户外里2.1m/s的水流速测量结果，其中测试是分不同倾斜角度进行的。
从数据分析得知绿色区域的速率为实际速率的±20%范围内。

结论分析

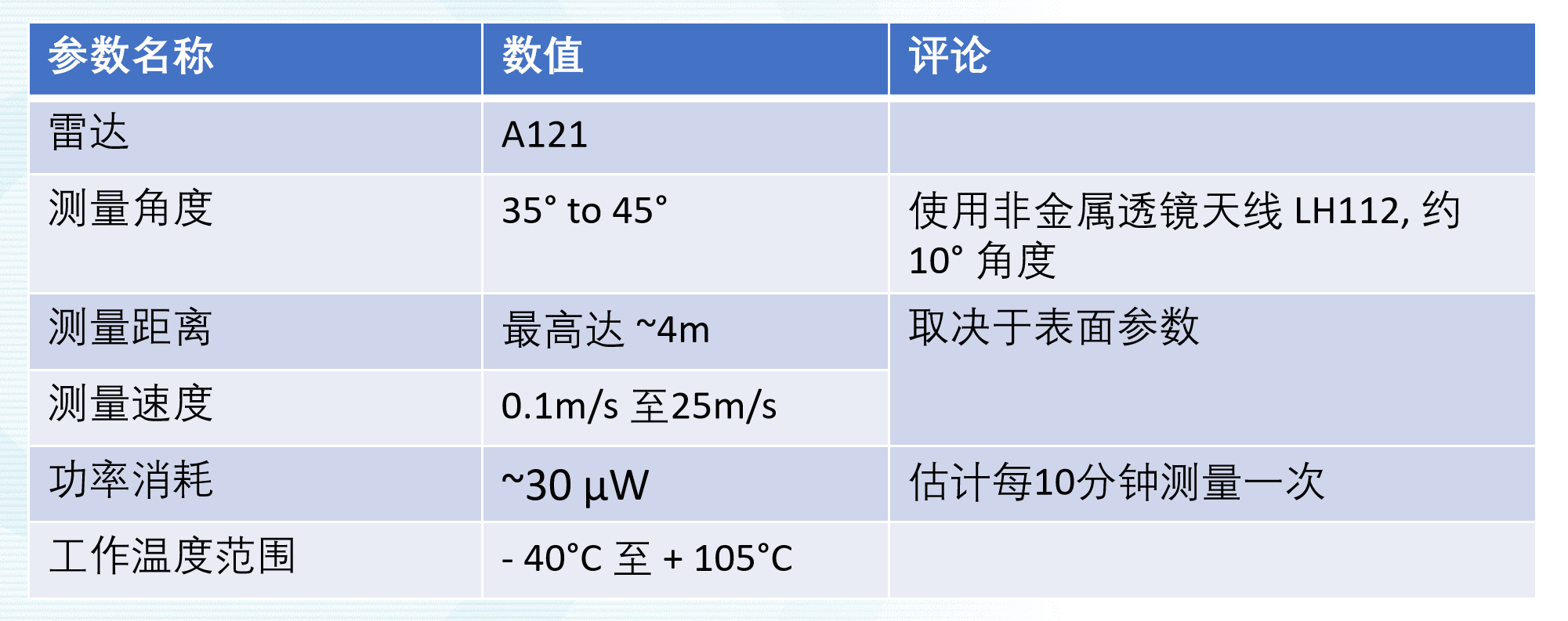

从以上测试结果表面该A121雷达芯片适合用于4m以内的表面流速测量应用，速度检测范围最低可达到0.1m/s，众所周知，表面流速应用中低流速的测量是行业的痛点。该雷达芯片尤其适合用于城市管道流速检测应用。
