深入解析 A121 60GHz 脉冲相干雷达芯片：从原理到无人机场景落地

引言：为什么 A121 是雷达传感器领域的 “小个子巨人”？

在无人机、可穿戴设备、智能家居等便携电子设备中，传感器的 “精度、功耗、尺寸” 始终是三大核心诉求。传统雷达传感器要么体积庞大、功耗高，要么精度不足、抗干扰能力弱，难以满足便携设备的严苛需求。而 Acconeer 推出的 A121 雷达芯片，凭借60GHz 脉冲相干雷达（PCR）技术，在仅 29mm² 的超小封装内集成了基带、RF 前端和天线，实现了 “毫米级精度 + 微安级功耗” 的突破，尤其适合对性能和尺寸双重敏感的无人机场景。

本文将基于 A121 官方数据手册，从工作原理、产品特点、核心功能、硬件设计（引脚 / 供电 / PCB）、使用注意事项到无人机场景应用，全方位拆解这款 “小个子巨人”，为工程师和技术爱好者提供一份通俗易懂的技术指南。

一、A121 工作原理：脉冲相干雷达（PCR）如何实现 “高精度 + 低功耗”？

要理解 A121 的优势，首先需要搞懂其核心技术 ——脉冲相干雷达（PCR）。传统雷达主要分为 “脉冲雷达” 和 “连续波雷达”，前者测距范围大但精度低，后者精度高但功耗高；而 PCR 技术结合了两者的优点，通过 “相干脉冲信号” 实现高精度测距，同时通过 “脉冲发射” 降低平均功耗。

1.1 PCR 技术的核心逻辑：“发脉冲、收相干、算距离”

A121 的工作流程可拆解为 4 个步骤，核心是利用 “皮秒级时间分辨率” 和 “相干信号相位差” 计算目标距离，具体如下：

工作步骤	核心模块	功能描述	技术关键点（无人机场景价值）
1. 信号生成	时钟模块（24MHz XTAL）、PLL	由外部 24MHz 晶振产生基准时钟，经 PLL 倍频至 57-64GHz RF 信号，再调制成 “相干脉冲”（脉冲间相位同步）	24MHz 晶振保证频率稳定，57-64GHz 频段属于 “毫米波”，波长短（~5mm），精度高，适合无人机近距离精准检测
2. 脉冲发射	TX 天线、RF 前端	通过集成天线（AiP）向目标发射相干脉冲，脉冲宽度极窄（皮秒级），降低平均功耗	皮秒级脉冲意味着 “时间测量精度极高”，可实现毫米级距离计算；低平均功耗适合无人机电池供电
3. 信号接收	RX 天线、基带模块	接收目标反射的脉冲信号，基带模块对 “发射脉冲” 和 “反射脉冲” 进行 “相干处理”（计算相位差、时间差）	相干处理可抵消环境噪声干扰（如无人机电机噪声、户外灰尘），保证复杂环境下的检测稳定性
4. 距离计算	数字信号处理（DSP）	基于 “时间差 = 2× 距离 / 光速”，结合相位差校准，输出绝对距离值；同时支持速度、存在性等衍生计算	时间差精度达皮秒级，对应距离精度 =（皮秒级时间差 × 光速）/2，即毫米级，满足无人机定高、避障需求

1.2 A121 的核心功能模块拆解

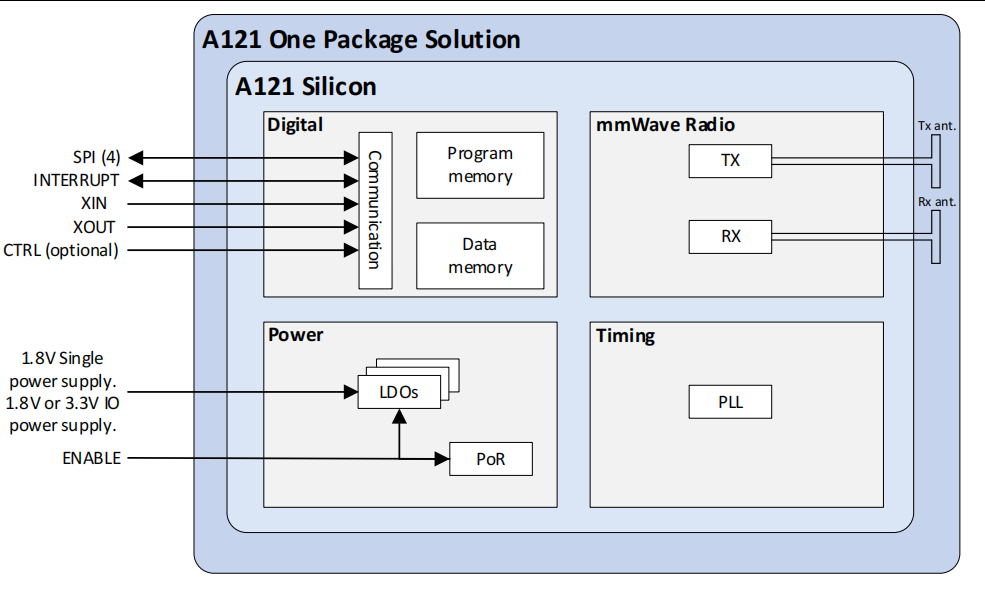

A121 采用 “单封装集成” 设计，内部包含 4 大功能模块，无需外部额外芯片即可工作，极大简化了无人机硬件设计。各模块功能如下表：

核心模块	包含子组件	功能作用	无人机场景相关性
电源模块（Power）	LDO（低压差稳压器）、PoR（上电复位）	1. 将外部输入电压（如 1.8V）稳压到各模块所需电压； 2. 上电时生成复位信号，保证芯片稳定启动	无人机电源波动大（电机启停、电池电压下降），LDO 可稳定供电；PoR 避免上电异常导致雷达数据错误
数字模块（Digital）	SPI 接口、数据内存、中断控制器	1. 通过 SPI 与无人机 MCU 通信（配置参数、读取数据）； 2. 存储雷达扫描数据； 3. 生成中断信号（如数据就绪、异常报警）	SPI 接口速率达 50MHz，满足无人机高更新率需求；中断功能减少 MCU 轮询，降低系统功耗
时序模块（Timing）	24MHz 晶振接口、PLL	1. 外部晶振提供基准时钟； 2. PLL 将时钟倍频至 RF 频段，同步各模块时序	时序同步是 “相干信号” 的基础，保证无人机飞行中雷达数据的一致性
毫米波射频模块（mmWave Radio）	TX/RX 天线、RF 收发器	1. 发射 57-64GHz 相干脉冲； 2. 接收反射信号并转换为基带信号	集成天线（AiP）无需外部天线，节省无人机 PCB 空间；57-64GHz 频段无 license 限制，全球通用

1.3 A121 与传统传感器的性能对比（无人机场景视角）

在无人机应用中，A121 常与超声传感器、红外传感器、激光雷达（LiDAR）竞争，其优势通过对比更清晰：

传感器类型	精度	测距范围	抗干扰性（灰尘 / 光线 / 雨水）	功耗	尺寸	无人机场景适配性
A121（PCR 雷达）	毫米级（绝对）、微米级（相对）	0-20m（带透镜）、0-7m（无透镜）	极强（不受影响）	低（OFF 态 0.34μA，MEASURE 态～60mA）	超小（5.2×5.5×0.88mm）	★★★★★（全场景适配）
超声传感器	厘米级	0.1-5m	弱（受灰尘、雨水影响大）	中（工作态～50mA）	中	★★★（仅适合低空短距）
红外传感器	厘米级	0.5-10m	弱（受强光、烟雾影响）	低（~10mA）	小	★★（仅适合无光照干扰场景）
激光雷达（LiDAR）	毫米级	0-100m	较强（受大雨、浓雾影响）	高（~100mA+）	大	★★★★（适合长距，但功耗 / 尺寸不友好）

二、A121 产品特点：6 大核心优势，直击无人机痛点

A121 的产品特点完全围绕 “便携设备需求” 设计，尤其针对无人机的 “低功耗、小尺寸、高可靠性” 痛点，具体可总结为 6 大优势：

2.1 核心特点总览（表格版）

特点分类	具体参数 / 描述	无人机场景价值
超小集成度	1. 封装尺寸：5.2×5.5×0.88mm（fcCSP50）； 2. 芯片面积：29mm²； 3. 集成基带 + RF + 天线（AiP）	无人机 PCB 空间有限（尤其是小型消费级无人机），无需外部天线或 RF 元件，减少设计复杂度和体积
极低功耗	1. OFF 态：VDIG 仅 0.34μA，VIO 0μA； 2. HIBERNATE 态：VDIG 11μA； 3. READY 态：VDIG 54.1mA； 4. MEASURE 态（Profile 1）：VDIG 60.7mA	无人机依赖电池供电，低功耗可延长续航（如悬停时用 HIBERNATE 态，检测时切换 MEASURE 态，动态调节功耗）
超高精度	1. 绝对距离精度：毫米级（std 最小 2.67mm，Profile 1）； 2. 相对精度：微米级； 3. 测距范围：0-20m（带透镜）、0-7m（无透镜）； 4. 径向分辨率：最小 26mm（Profile 1，105℃）	无人机定高（需毫米级精度避免坠毁）、精准悬停（如植保无人机离作物 1m 内作业）、近距离避障（厘米级分辨率足够检测小障碍物）
强抗干扰性	1. 不受自然干扰：噪声、灰尘、颜色、直射 / 散射光； 2. 工作频段：57-64GHz（无干扰，无需 license）； 3. 环境适应性：工作温度 - 40~105℃，存储 - 40~150℃	无人机户外作业时面临复杂环境（如沙尘、强光、低温 / 高温），A121 可稳定工作，避免传感器失效导致事故
灵活工作模式	1. 扫描模式：连续扫描、单次扫描； 2. 5 种测量 Profile（精度 / 功耗 / 分辨率 trade-off）； 3. 支持多目标检测（运动、手势识别）	无人机不同场景需不同模式（如定高用连续扫描 + Profile 1（高精度），长距避障用 Profile 5（远距）），灵活适配
易集成性	1. 单电源供电：1.8V（VDIG/VRX/VTX），VIO 支持 1.8V/3.3V； 2. 接口简单：SPI（50MHz）+ 中断； 3. 可贴装于塑料 / 玻璃后（无需物理开孔）	无人机外壳多为塑料，A121 可隐藏安装，不影响外观；SPI 接口易与主流 MCU（如 STM32、ESP32）对接，缩短开发周期

2.2 关键性能参数详解（无人机场景重点关注）

除了上述特点，A121 的部分关键参数对无人机应用至关重要，需单独拆解：

（1）测距范围与精度（不同场景适配）

应用场景（无人机）	推荐配置	测距范围	距离精度（std）	径向分辨率	优势
定高飞行（0-5m）	无透镜 + Profile 1	0-7m	2.67mm	30mm（25℃）	高精度，适合低空精准定高（如植保、航拍悬停）
中距避障（5-20m）	带透镜 + Profile 5	0-20m	5.05mm	222mm（25℃）	远距覆盖，检测前方障碍物（如树木、电线杆）
负载检测（0-1m）	无透镜 + Profile 3	0-7m	2.83mm	89mm（25℃）	中精度 + 中分辨率，检测负载是否安装到位（如包裹、喷洒装置）

（2）功耗状态切换（无人机续航优化）

A121 支持 5 种功耗状态，无人机可根据飞行阶段动态切换，最大化续航：

功耗状态	触发条件	核心电流（VDIG）	响应速度	无人机应用场景
OFF	ENABLE = 低，所有电源通	0.34μA	慢（需重新上电）	无人机关机 / 运输时
HIBERNATE	ENABLE = 高，无测量任务	11μA	中（~10ms 唤醒）	无人机巡航时（无需高频检测）
DEEP_SLEEP	配置寄存器触发，等待测量	922μA	快（~1ms 唤醒）	无人机悬停待命（需快速响应检测）
READY	配置完成，等待测量指令	54.1mA	极快（立即测量）	无人机准备执行高精度任务（如定点降落）
MEASURE	接收测量指令	60.7-61.7mA（依 Profile）	-	无人机执行检测任务（定高、避障）

三、A121 核心功能：8 大功能，覆盖无人机多场景需求

A121 的功能丰富，文档中列出的 8 大核心功能，几乎都能在无人机场景中找到应用场景。下表详细拆解各功能与无人机的结合点：

核心功能	功能描述	关键参数支撑	无人机场景应用	实现方案要点
高精度距离测量（mm 级 + 高更新率）	测量目标与传感器的绝对距离，更新率可配置（最高支持 kHz 级）	绝对精度 mm 级，更新率≥100Hz	1. 定高飞行：实时测量无人机与地面距离，反馈给飞控调节高度； 2. 定点降落：测量与降落点距离，控制下降速度	1. 选择 Profile 1（高精度）； 2. 连续扫描模式； 3. SPI 读取数据周期≤10ms
高精度近距离检测（多区域定义）	可自定义多个 “近距离区域”（如 0-1m、1-3m），当目标进入 / 离开区域时触发中断	区域数量≥3，检测延迟≤10ms	1. 近距避障：定义 “0-0.5m” 为危险区，触发紧急刹车； 2. 负载靠近检测：定义 “0-0.2m” 为负载区，检测是否挂载成功	1. 通过 RSS API 配置区域阈值； 2. 启用 INTERRUPT 引脚，减少 MCU 轮询
存在检测与速度测量	1. 检测目标是否存在（如是否有障碍物）； 2. 计算目标径向速度（靠近 / 远离）	存在检测距离 0-7m，速度测量范围 ±10m/s	1. 障碍物存在检测：飞行中检测前方是否有物体； 2. 相对速度计算：测量无人机与障碍物的相对速度，调节避障策略（如快速靠近需急刹）	1. 选择 Profile 2（平衡精度与速度）； 2. 启用速度计算算法（RSS Detector 层）
物料检测与分类	通过反射信号的 “dielectric 特性”（介电常数）区分不同物料（如金属、塑料、液体）	支持 2 类以上物料区分，检测距离 0-3m	1. 负载类型检测：确认挂载的是 “包裹”（塑料）还是 “喷洒罐”（金属）； 2. 地面材质检测：区分 “水泥地”（高介电）和 “草地”（低介电），辅助降落决策	1. 无透镜配置（近距离）； 2. 采集不同物料的反射特征，自定义分类算法
高精度目标跟踪（支持机器人导航）	实时跟踪目标的位置变化，输出连续位置坐标，支持多目标跟踪	跟踪精度≤5mm，多目标数量≥2	1. 自主跟随：跟踪地面目标（如人、车），保持固定距离飞行； 2. 编队飞行：多无人机间相互跟踪，保持编队队形	1. 连续扫描 + 高更新率（≥200Hz）； 2. 启用多目标跟踪算法（RSS Service 层）
手势控制	通过识别预设手势（如挥手、上下滑动）触发指令	手势识别距离 0-1.5m，识别率≥90%	1. 无遥控器应急控制：通过手势（如挥手）控制无人机起飞 / 降落； 2. 作业模式切换：通过手势（如上下滑动）切换喷洒量（植保无人机）	1. 无透镜配置（近距离）； 2. 训练自定义手势模型（基于 RSS Service 数据）
生命体征监测（呼吸 / 脉搏）	通过微小位移检测人体呼吸（胸腹部起伏）和脉搏，检测距离 0-1m	呼吸检测精度 ±0.5 次 / 分钟，脉搏 ±2 次 / 分钟	1. 搜救无人机：检测废墟下是否有生命体征； 2. 植保无人机操作员监测：近距离监测操作员脉搏，避免疲劳作业	1. 超近距离（0-0.5m）； 2. 低噪声配置（Profile 1，减少电机干扰）

四、A121 硬件设计指南：引脚 / 供电 / PCB，无人机设计必看

要将 A121 成功集成到无人机中，硬件设计是关键。本节详细拆解引脚定义、供电要求和 PCB 布局，均基于数据手册的核心规范。

4.1 引脚详细定义（全引脚表格，无人机硬件接线必查）

A121 采用 fcCSP50 封装，共 50 个引脚，其中部分为预留引脚（未来使用），需接地；核心功能引脚需按规范连接。下表是全引脚的详细定义，标注了 “无人机场景是否必接”：

引脚号（A-K 列 / 1-10 行）	引脚名称	引脚类型	功能描述	无人机场景连接要求	备注
A2	Analog0	Analog	预留模拟引脚	必须接地（优化地平面）	不接可能导致 RF 干扰，影响精度
A9	CTRL	I/O	未来功能控制	必须接地	当前版本无功能，悬空可能引入噪声
B1	Analog1	Analog	预留模拟引脚	必须接地（优化地平面）	同 Analog0，保证接地完整性
B10	GPIO3	I/O	未来 GPIO 功能	必须接地	当前版本无功能，避免悬空
C2、D1	VRX	Power	RF 接收部分供电	接 1.8V 电源（与 VDIG 同源），靠近引脚放 1μF decoupling 电容	电源纹波需≤25mVpp，否则影响 RF 接收灵敏度
C9、D10	VTX	Power	RF 发射部分供电	接 1.8V 电源（与 VDIG 同源），靠近引脚放 1μF decoupling 电容	发射功率依赖稳定供电，纹波大会导致 EIRP 下降
E10	PLL_RF_TEST	Analog	PLL 测试引脚	必须接 solid ground plane	测试引脚，接地可减少 PLL 噪声干扰
F1	GPIO1	I/O	未来 GPIO 功能	必须接地	当前版本无功能
F10	ENABLE	I/O	芯片使能（上电 / 休眠控制）	接无人机 MCU 的 GPIO（如 STM32 的 PA0），高电平使能	使能时序需在 VDIG/VIO 稳定后，避免上电异常
H1	GPIO2	I/O	未来 GPIO 功能	必须接地	当前版本无功能
H10	XOUT	CLK	24MHz 晶振输出	接 24MHz 晶振的 XOUT 引脚	晶振需选 10ppm 精度，温度范围 - 40~105℃
J1	RESET_N	I/O	复位引脚（低电平复位）	必须接 VIO（1.8V/3.3V）	无需外部复位电路，接 VIO 即可保持正常工作
J2	SPI_SS	I/O	SPI 从机选择（低电平有效）	接无人机 MCU 的 SPI_SS 引脚（如 STM32 的 PB0）	SPI 通信时需拉低，多设备时独立控制
J9	VDIG	Power	数字部分供电	接 1.8V 电源，靠近引脚放 1μF decoupling 电容，加 LC 滤波	对纹波最敏感（10kHz-4MHz≤25mVpp），无人机需重点滤波
J10	XIN	CLK	24MHz 晶振输入	接 24MHz 晶振的 XIN 引脚，串联 1MΩ 电阻（防静电）	晶振匹配电容需按公式计算（见 4.3.2）
K2	SPI_CLK	I/O	SPI 时钟	接无人机 MCU 的 SPI_CLK 引脚（如 STM32 的 PB13）	最高 50MHz，时钟极性 CPOL=0，相位 CPHA=0
K3	SPI_MISO	I/O	SPI 从机输出（数据到 MCU）	接无人机 MCU 的 SPI_MISO 引脚（如 STM32 的 PB14）	数据输出，用于读取雷达测量结果
K5	GPIO4	I/O	未来 GPIO 功能	必须接地	当前版本无功能
K6	SPI_MOSI	I/O	SPI 主机输出（数据到 A121）	接无人机 MCU 的 SPI_MOSI 引脚（如 STM32 的 PB15）	数据输入，用于配置 A121 参数（如 Profile、扫描模式）
K8	INTERRUPT	I/O	中断输出（数据就绪 / 异常）	接无人机 MCU 的中断引脚（如 STM32 的 PA1），下降沿触发	必接，减少 MCU 轮询，提高响应速度
K9	VIO	Power	I/O 接口供电	接 1.8V 或 3.3V（与 MCU I/O 电平匹配），靠近引脚放 1μF decoupling 电容	若 MCU 为 3.3V，VIO 接 3.3V；1.8V 则接 1.8V，避免电平不匹配
A3-A8、B2、B9 等（共 32 个）	GND	Ground	接地引脚	全部接 PCB 的 solid ground plane，优先连接天线下方地平面	接地完整性直接影响雷达性能，无人机电机干扰大，需多接地

4.2 供电电源要求（无人机电源管理关键）

A121 的供电分为 4 个电源域，各域电压要求不同，且有严格的上电 / 下电顺序，无人机电源设计需严格遵守。

（1）电源域电压规范（绝对最大 vs 推荐工作）

电源域	功能	绝对最大电压（不可超过）	推荐工作电压（正常工作）	无人机电源设计建议
VRX	RF 接收部分	-0.3~2.0V	1.71~1.89V	与 VDIG 共用 1.8V LDO 输出（如 TI 的 TPS73618），纹波≤25mVpp
VTX	RF 发射部分	-0.3~2.0V	1.71~1.89V	与 VDIG 共用 1.8V LDO，靠近 VTX 引脚放 1μF 陶瓷电容（0402 封装）
VDIG	数字部分（DSP、内存）	-0.3~2.0V	1.71~1.89V	独立 LDO 供电（如 ADI 的 ADP125），加 LC 滤波（见 4.3.3），纹波严格控制
VIO	I/O 接口（SPI、中断）	-0.5~3.63V	1.71~1.89V（1.8V 模式） 2.97~3.45V（3.3V 模式）	与 MCU I/O 电平匹配，若 MCU 为 3.3V，用 3.3V LDO（如 TPS7333）

（2）上电 / 下电顺序（避免芯片损坏）

无人机上电时，电源波动大，需严格遵守 A121 的上电顺序，否则可能损坏芯片或导致功能异常：

1. 上电顺序：
   • 第一步：开启 VRX、VTX、VDIG、VIO 电源（顺序可任意）；
   • 第二步：等待所有电源电压稳定（≥1.71V，约 10ms）；
   • 第三步：将 ENABLE 引脚拉高（高电平使能）；
   • 第四步：等待晶振启动（约 2ms），再开始 SPI 通信。
2. 下电顺序：
   • 第一步：将 ENABLE 引脚拉低；
   • 第二步：等待 10ms（确保芯片进入 OFF 态）；
   • 第三步：关闭 VRX、VTX、VDIG、VIO 电源（顺序可任意）；
   • 注意：下电前需将所有 I/O 引脚拉低（避免 ESD 损坏）。

（3）电流消耗（无人机电源容量计算）

无人机电源需根据 A121 的最大电流配置 LDO 容量，避免过载：

工作状态	最大电流（VRX+VTX+VDIG+VIO）	无人机电源配置建议
MEASURE（Profile 5）	61.7（VDIG）+6.5（VRX）+5.65（VTX）+0.06（VIO）≈73.9mA	LDO 输出电流≥100mA（如 TPS73618，最大 150mA）
READY 态	54.1（VDIG）+3.56（VRX）+1.91（VTX）+0.04（VIO）≈59.6mA	LDO 容量足够覆盖
HIBERNATE 态	11（VDIG）+0.03（VRX）+0.02（VTX）+0.05（VIO）≈11.1mA	低电流，对电源无压力

4.3 PCB 布局设计（无人机场景抗干扰关键）

A121 的 PCB 布局直接影响雷达性能，尤其无人机存在电机、GPS、无线通信等强干扰源，需重点关注接地、电源滤波、晶振布局和天线区域设计。

（1）接地设计（减少干扰的核心）

布局要求	具体规范	无人机场景原因
地平面类型	采用 solid ground plane（完整地平面），无大面积开口	无人机电机产生的噪声通过地平面传播，完整地平面可抑制噪声耦合
GND 引脚连接	所有 GND 引脚通过 “最短路径” 接 ground plane，优先用过孔（孔径 0.3mm）	缩短接地路径，降低接地阻抗，减少 RF 噪声
天线区域地平面	天线下方地平面（A121 封装下方）无开口，且向四周延伸≥2mm	集成天线（AiP）的辐射性能依赖地平面，延伸地平面可增强方向性，减少旁瓣
分区接地	将 RF 地（VRX/VTX 附近）与数字地（VDIG 附近）单点连接（避免地环路）	数字部分的开关噪声（如 SPI 时钟）会干扰 RF 部分，单点接地可隔离噪声

（2）晶振（24MHz）布局（时序稳定关键）

A121 的晶振是时序基准，布局不当会导致频率漂移，影响测距精度：

布局要求	具体规范	无人机场景原因
晶振选型	24MHz，负载电容 CL=9pF，ESR≤40Ω，温度范围 - 40~105℃	无人机户外温度变化大，需宽温晶振（如 EPSON 的 TSX-3225）
匹配电容计算	按公式 C=2×(CL - Cstray)，Cstray=2~5pF（PCB 寄生电容）	示例：CL=9pF，Cstray=5pF → C=2×(9-5)=8pF，故 C5、C6 选 8pF（0402 封装）
布局距离	晶振与 A121 的 XIN/XOUT 引脚距离≤5mm，走线长度≤10mm	缩短走线减少寄生电容，避免频率漂移
干扰隔离	晶振远离 RF 电源（VRX/VTX）和电机驱动电路（如 ESC）	电机驱动电路噪声大，避免干扰晶振时序

（3）VDIG 电源滤波（纹波控制关键）

A121 的 VDIG 对纹波极敏感（10kHz-4MHz 纹波≤25mVpp），无人机电源纹波大，需加 LC 滤波：

滤波要求	具体规范	无人机场景实现
滤波电路	LC 低通滤波：电感 L=1μH（如 Murata 的 LQM21NN100K），电容 C=10μF（陶瓷电容，X5R）	滤波电路靠近 VDIG 引脚，电感串联在 VDIG 走线上，电容并联到地
截止频率	按公式 f_c=1/(2π√(LC))，推荐 f_c=30kHz	30kHz 截止频率可抑制 10kHz-4MHz 的纹波，适合无人机电源噪声频段
decoupling 电容	VDIG 引脚旁放 1μF 陶瓷电容（0402），与 LC 滤波配合	高频纹波由陶瓷电容滤除，低频纹波由 LC 滤波滤除

（4）元件布局与走线（无人机 PCB 空间优化）

无人机 PCB 空间有限（如小型无人机 PCB 尺寸仅 50×50mm），元件布局需紧凑且合理：

布局项目	具体规范	无人机场景优化建议
元件封装	优先选用 0402 封装（decoupling 电容、晶振匹配电容），晶振用 3225 封装	0402 封装体积小，节省空间，适合小型无人机
走线长度	SPI 走线（CLK、MOSI、MISO、SS）长度≤100mm，且等长（误差≤5mm）	缩短走线减少信号衰减，等长保证 SPI 时序同步（50MHz 速率下关键）
天线区域	A121 封装上方无金属元件（如电阻、电容），距离金属边缘≥3mm	金属元件会遮挡天线信号，影响测距范围和精度
干扰源隔离	A121 与电机驱动（ESC）、GPS 模块距离≥10mm，走线避免平行	电机驱动和 GPS 产生强干扰，隔离可减少噪声耦合

五、A121 使用注意事项：避免踩坑，确保无人机稳定工作

A121 的使用过程中，有多个 “隐藏陷阱”，尤其在无人机场景下，若忽略这些注意事项，可能导致雷达失效、飞行事故甚至芯片损坏。下表总结了核心注意事项：

注意事项分类	具体要求	无人机场景风险	规避方案
ESD 防护	1. 人体放电模型（HBM）：2000V（Class 2）； 2. 带电器件模型（CDM）：1000V（Class C3）	无人机组装时，人体 ESD 可能损坏 A121，导致雷达失效	1. 组装时戴 ESD 手环、穿 ESD 服； 2. PCB 设计时加 ESD 保护器件（如 ON Semiconductor 的 ESD9Z5V0D5）
moisture sensitivity（MSL）	1. MSL 等级：3 级（IPC/JEDEC 标准）； 2. 开封后需在 192 小时内焊接； 3. 受潮后需烘烤（125℃，24 小时）	无人机生产周期长，芯片受潮可能导致焊接时开裂	1. 未开封芯片存储在干燥环境（湿度≤60%）； 2. 开封后 48 小时内焊接，未焊接完需密封（加干燥剂）
温度范围	1. 工作温度：-40~105℃； 2. 存储温度：-40~150℃； 3. 结温（Tj）：≤125℃	无人机户外飞行时，温度可能低于 - 20℃（北方冬季）或高于 80℃（夏季暴晒），导致精度下降或死机	1. PCB 设计时加散热片（如 A121 上方贴 0.5mm 厚铜片）； 2. 软件中加入温度补偿算法（利用 A121 内部温度传感器，偏差 4.4%）
regulatory 合规（FCC/ETSI）	1. FCC：符合 47 CFR Part 15.255，仅限 57-64GHz 频段； 2. ETSI：符合 RED 2014/53/EU； 3. 禁止用于卫星或飞机（信号衰减小，干扰大）	无人机出口到欧美时，若不合规会被海关扣留	1. 严格按数据手册设计 PCB（尤其是天线区域）； 2. 产品标签注明 “Contains FCC ID: 2AQ6KA1201”（FCC 要求）
晶振参数匹配	1. 晶振频率：必须 24MHz； 2. ESR≤40Ω； 3. 负载电容 CL 需与匹配电容匹配（见 4.3.2）	晶振参数不匹配会导致 PLL 失锁，雷达无信号输出	1. 选用符合要求的晶振（如 EPSON 的 TSX-3225 24.000MHz）； 2. 焊接前验证晶振参数（ESR、CL）
软件集成	1. 需外部 Host MCU（如 STM32F4）； 2. 依赖 Acconeer RSS API（提供 C 语言库）； 3. 初始化时需加载正确的 Profile 配置	软件配置错误会导致测量精度低或无数据输出	1. 参考 A121 User Guide HAL 文档； 2. 先用 Acconeer 官方开发板（XS121）验证软件，再移植到无人机 MCU
天线遮挡	A121 的集成天线（AiP）不能被金属遮挡，塑料 / 玻璃遮挡需满足：厚度≤5mm，介电常数≤4	无人机外壳若为金属材质或厚塑料，会遮挡雷达信号，导致测距范围缩小	1. 外壳选用薄塑料（厚度≤3mm，如 ABS）； 2. 在 A121 对应外壳位置预留 “无金属区域”（≥10×10mm）
多传感器干扰	无人机若同时使用其他雷达（如 24GHz）或无线模块（如 4G），需避免频段干扰	24GHz 雷达与 A121 的 57-64GHz 频段无重叠，但无线模块（如 4G 的 2.6GHz）可能干扰数字部分	1. 多传感器间距≥10mm； 2. A121 的 VDIG 电源加屏蔽罩（如镍合金屏蔽罩）

六、A121 在无人机场景的落地应用：5 大场景，解决实际痛点

结合 A121 的核心优势（低功耗、高精度、抗干扰），其在无人机场景的应用主要集中在 “精准控制、安全避障、功能扩展” 三大方向，具体落地为 5 大场景：

6.1 场景 1：高精度定高飞行（植保、航拍无人机核心需求）

（1）场景痛点

传统无人机定高多采用 “超声传感器 + 气压计”：超声在高度＞3m 时精度下降，且受灰尘、雨水影响；气压计易受气流干扰，定高误差可达 ±10cm。植保无人机需要 “离作物 1m 内精准定高”，航拍无人机需要 “悬停时画面稳定”，传统方案难以满足。

（2）A121 解决方案

项目	具体配置	实现效果
A121 配置	无透镜 + Profile 1（高精度）、连续扫描模式、更新率 200Hz	测距范围 0-7m，精度 ±2.67mm，更新率 200Hz（实时反馈高度变化）
硬件设计	1. A121 贴装于无人机底部（外壳为薄塑料）； 2. VDIG 加 LC 滤波，避免电机干扰； 3. SPI 接口对接飞控 MCU（如 STM32H7）	底部安装可直接测量与地面距离，滤波后数据稳定
软件算法	1. 数据融合：A121 距离数据 + IMU 姿态数据（互补滤波）； 2. 高度阈值控制：若高度偏差＞5mm，飞控调节电机转速	融合 IMU 数据后，定高误差≤1mm，画面无抖动
优势对比	vs 传统方案： 1. 不受灰尘、雨水、气流影响； 2. 定高精度从 ±10cm 提升到 ±1mm； 3. 工作温度 - 40~105℃，适应户外环境	植保无人机可精准控制喷洒高度（如离小麦 0.5m），避免漏喷或多喷；航拍悬停画面稳定

6.2 场景 2：自主避障（消费级、工业级无人机安全需求）

（1）场景痛点

消费级无人机（如大疆 Mini）多采用 “视觉避障”，但在弱光（夜晚）、无纹理（白色墙面）场景下失效；工业级无人机（如电力巡检）需要 “中距避障（5-20m）”，检测前方电线杆、树木，传统视觉方案测距范围不足。

（2）A121 解决方案

项目	具体配置	实现效果
A121 配置	带透镜 + Profile 5（远距）、连续扫描模式、多区域检测（0-5m 危险区，5-20m 预警区）	测距范围 0-20m，精度 ±5.05mm，可定义 2 个避障区域，中断触发响应≤10ms
硬件设计	1. A121 安装于无人机前方（3 个，覆盖 120° 视野）； 2. 带透镜（如 LH113，Acconeer 推荐），延长测距范围； 3. INTERRUPT 引脚接飞控中断口，危险区触发紧急刹车	3 个传感器覆盖前方视野，无盲区；透镜延长至 20m，提前预警
软件算法	1. 障碍物识别：根据距离变化判断是否为静态障碍物（如树木）或动态障碍物（如飞鸟）； 2. 避障策略：危险区（＜5m）紧急刹车，预警区（5-20m）缓慢转向	静态障碍物识别率≥95%，动态障碍物（速度＜5m/s）识别率≥90%
优势对比	vs 视觉避障： 1. 不受光线、纹理影响，夜晚 / 无纹理场景正常工作； 2. 测距范围从 5m 提升到 20m，预留更多避障时间； 3. 抗灰尘、雨水，适合户外巡检	电力巡检无人机可提前 20m 检测电线杆，避免碰撞；消费级无人机夜晚飞行也能避障

6.3 场景 3：精准悬停与目标跟随（安防、快递无人机需求）

（1）场景痛点

安防无人机需要 “锁定地面目标（如嫌疑人）悬停跟踪”，传统方案依赖 GPS + 视觉，但 GPS 精度 ±1m，视觉在遮挡时失效；快递无人机需要 “在快递柜上方 1m 悬停”，传统方案定高误差大，可能导致包裹掉落。

（2）A121 解决方案

项目	具体配置	实现效果
A121 配置	无透镜 + Profile 3（中精度 + 中分辨率）、目标跟踪模式、更新率 150Hz	测距范围 0-7m，精度 ±2.83mm，支持单目标跟踪，位置更新率 150Hz
硬件设计	1. A121 安装于无人机底部，正对目标方向； 2. 与 GPS 模块间距≥10mm，避免干扰； 3. VIO 接 3.3V（与飞控 MCU 匹配）	底部安装可直接跟踪地面目标，与 GPS 隔离减少干扰
软件算法	1. 目标锁定：通过 A121 数据识别目标（如人体、快递柜），记录初始距离； 2. 悬停控制：若目标位置变化（如嫌疑人移动），飞控调节位置，保持距离稳定； 3. 数据融合：A121 距离数据 + GPS 位置数据，提升跟踪精度	目标跟踪误差≤5mm，悬停时位置偏差≤1cm，即使 GPS 漂移也能稳定跟踪
优势对比	vs 传统方案： 1. 跟踪精度从 ±1m 提升到 ±5mm； 2. 不受遮挡影响（如树叶遮挡），持续跟踪； 3. 低功耗，跟踪时功耗≤70mA，不影响续航	安防无人机可稳定跟踪嫌疑人，快递无人机精准悬停在快递柜上方，避免包裹掉落

6.4 场景 4：负载检测与状态监控（物流、植保无人机需求）

（1）场景痛点

物流无人机需要确认 “包裹是否正确挂载”，传统方案采用机械开关，易受振动误触发；植保无人机需要检测 “喷洒装置是否安装到位”，传统方案无有效检测手段，若装置松动可能导致作业失败。

（2）A121 解决方案

项目	具体配置	实现效果
A121 配置	无透镜 + Profile 2（平衡精度与速度）、存在检测模式、更新率 50Hz	测距范围 0-7m，精度 ±3.45mm，存在检测延迟≤5ms
硬件设计	1. A121 安装于负载挂载位置（如无人机腹部包裹架）； 2. 靠近负载，测距距离 0.1-0.5m； 3. 所有 GND 引脚接 solid ground plane，减少振动干扰	近距离安装可精准检测负载是否存在，接地良好减少振动噪声
软件算法	1. 负载存在检测：初始化时记录 “无负载” 距离（如 0.5m），若挂载负载后距离变为 0.2m，判定负载存在； 2. 松动检测：飞行中若距离变化＞10mm（如喷洒装置松动），触发报警； 3. 报警机制：通过中断引脚触发飞控报警，提示操作员	负载存在检测准确率 100%，松动检测响应时间≤10ms，避免负载掉落
优势对比	vs 机械开关： 1. 非接触式检测，无磨损，寿命长； 2. 可检测松动，机械开关无法实现； 3. 不受振动影响，误报率＜0.1%	物流无人机可确认包裹挂载，植保无人机可检测喷洒装置松动，提升作业可靠性

6.5 场景 5：姿态辅助与速度校准（高稳定性无人机需求）

（1）场景痛点

无人机姿态控制依赖 IMU（惯性测量单元），但 IMU 存在 “漂移” 问题，长时间飞行后姿态误差累积，导致飞行不稳定；传统方案通过 GPS 校准，但 GPS 在室内或遮挡场景下失效。

（2）A121 解决方案

项目	具体配置	实现效果
A121 配置	无透镜 + Profile 4（中分辨率 + 速度测量）、速度测量模式、更新率 100Hz	测距范围 0-7m，速度测量范围 ±10m/s，精度 ±0.01m/s
硬件设计	1. A121 安装于无人机侧面（2 个，X 轴和 Y 轴方向）； 2. 与 IMU 模块间距≥5mm，避免干扰； 3. SPI 接口速率 50MHz，快速传输速度数据	双轴安装可测量 X/Y 轴速度，SPI 高速传输保证数据实时性
软件算法	1. 速度校准：A121 测量的径向速度与 IMU 计算的速度对比，若偏差＞0.1m/s，校准 IMU 漂移； 2. 姿态辅助：通过 X/Y 轴速度变化，判断无人机是否偏移航线，辅助飞控修正姿态； 3. 无 GPS 场景：仅用 A121+IMU 数据，实现短时间（≤5 分钟）稳定飞行	IMU 漂移误差减少 80%，无 GPS 场景下飞行稳定性提升 60%，姿态偏差≤0.5°
优势对比	vs 传统方案： 1. 无需 GPS 即可校准 IMU，适合室内 / 遮挡场景； 2. 速度测量精度高（±0.01m/s），校准效果好； 3. 低功耗，速度测量时功耗≤65mA，不影响续航	高稳定性无人机（如测绘无人机）可长时间稳定飞行，即使 GPS 失效也能保持姿态稳定

七、总结：A121—— 无人机传感器的 “全能选手”

A121 作为一款 60GHz 脉冲相干雷达芯片，以 “超小集成、超低功耗、超高精度” 三大核心优势，解决了传统传感器在无人机场景中的诸多痛点：

1. 精度突破：毫米级绝对精度，远超超声、气压计，满足定高、悬停、跟踪的高精度需求；
2. 抗干扰强：不受灰尘、光线、雨水影响，适应无人机户外复杂环境；
3. 易集成：单封装集成基带 + RF + 天线，SPI 接口简单，缩短无人机开发周期；
4. 低功耗：微安级休眠电流，毫安级工作电流，兼顾性能与续航。

从技术角度看，A121 的脉冲相干雷达（PCR）技术是其核心竞争力，皮秒级时间分辨率和相干信号处理保证了高精度，脉冲发射降低了平均功耗，完美匹配无人机的 “高性能 + 低功耗” 需求。

未来，随着无人机向 “小型化、精准化、智能化” 发展，A121 这类高集成度雷达芯片将成为标配，不仅可应用于消费级无人机，还将在工业巡检、农业植保、物流快递等领域发挥更大作用，推动无人机技术向更高精度、更可靠的方向迈进。

对于工程师而言，在设计无人机时，需充分理解 A121 的硬件规范（引脚、供电、PCB）和软件接口（RSS API），结合具体场景选择合适的 Profile 和工作模式，才能最大化其性能优势，打造出稳定、高效的无人机产品。
