PCR毫米波雷达A111芯片外加天线效果测试

简介

Acconeer雷达芯片A111是一款60GHz的毫米波雷达芯片，该芯片采用AIP封装技术，将雷达天线集成在芯片表面，同时具备超低功耗、高精度测距、超小封装等优势，现在介绍该芯片外加天线效果测试。

测试环境搭建

上位机GUI界面： 采用Acconeer提供的GUI界面2.2.1 版本、python 脚本 Lib v3.6.1
测试硬件： XM112，该模块自带A111雷达芯片

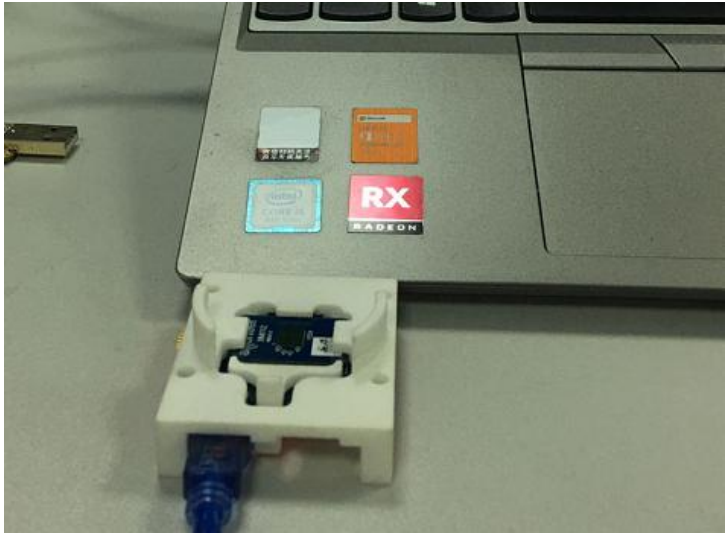

测试方式： 将带有A111雷达芯片的XM112模组水平放在桌上，A111雷达向上垂直检测距离约 2.1m 的金属制天花板
参数配置： start=0.2m，end=2.5m，gain=0.5，profile=2

测试1-默认不加天线的效果

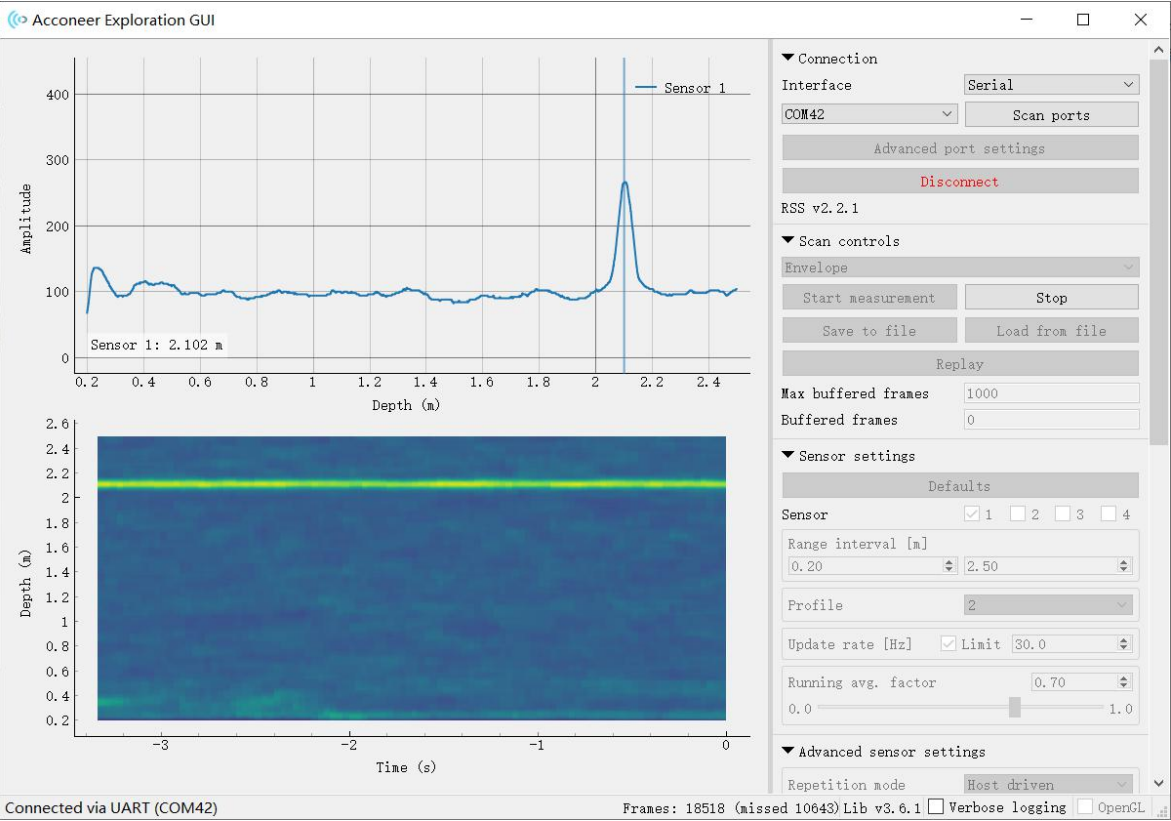

在默认不外加天线的情况下，测试的envelope包络数据中如图2所示，其中信噪比SNR≈2.5，距离为2.1m正确。

测试2-外加半球形透镜天线的效果

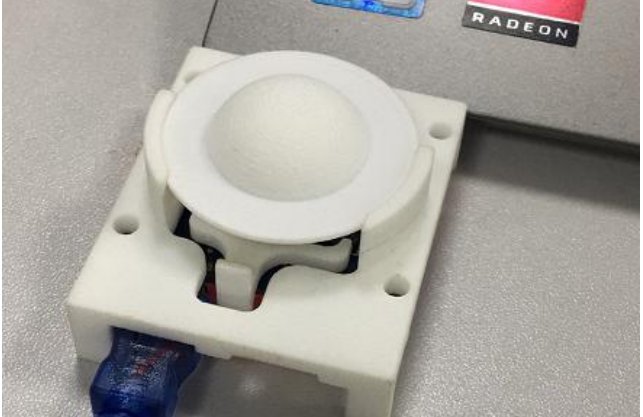

雷达其他参数不变，在外加Acconeer提供的半球形透镜天线的情况下，半球形透镜天线如图3所示：

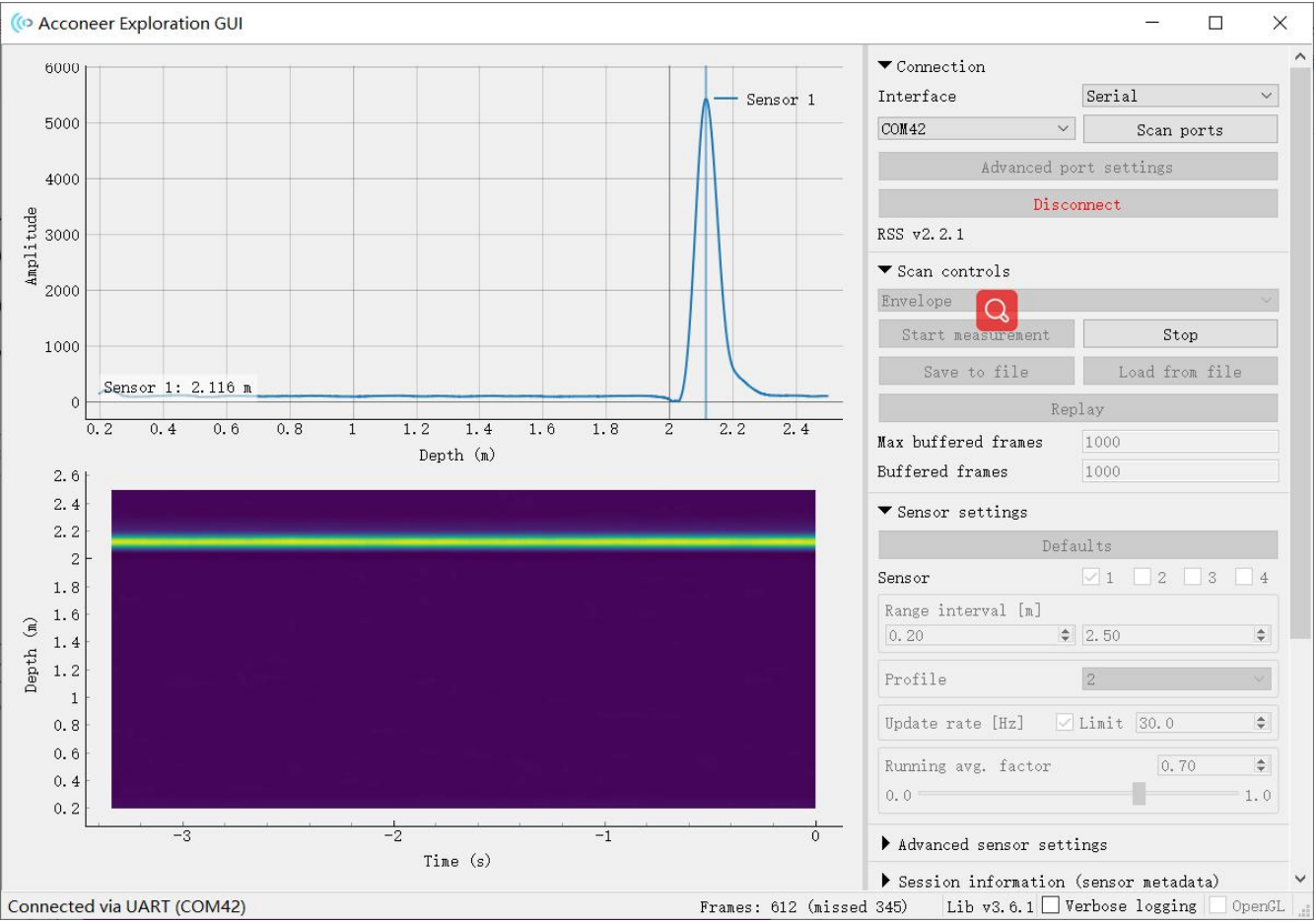

测试的envelope包络数据如图4所示，其中信噪比SNR≈30，距离为2.1m正确。

测试3-外加菲涅尔透镜天线的效果

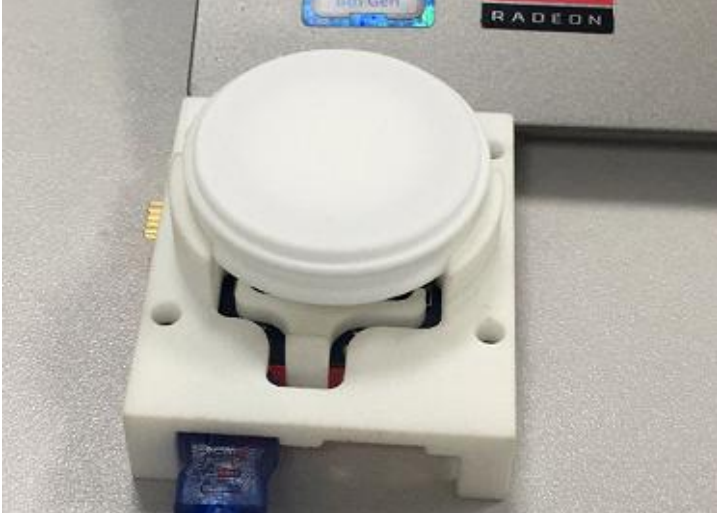

雷达其他参数不变，在外加Acconeer提供的菲涅尔透镜天线的情况下，菲涅尔透镜天线如图5所示：

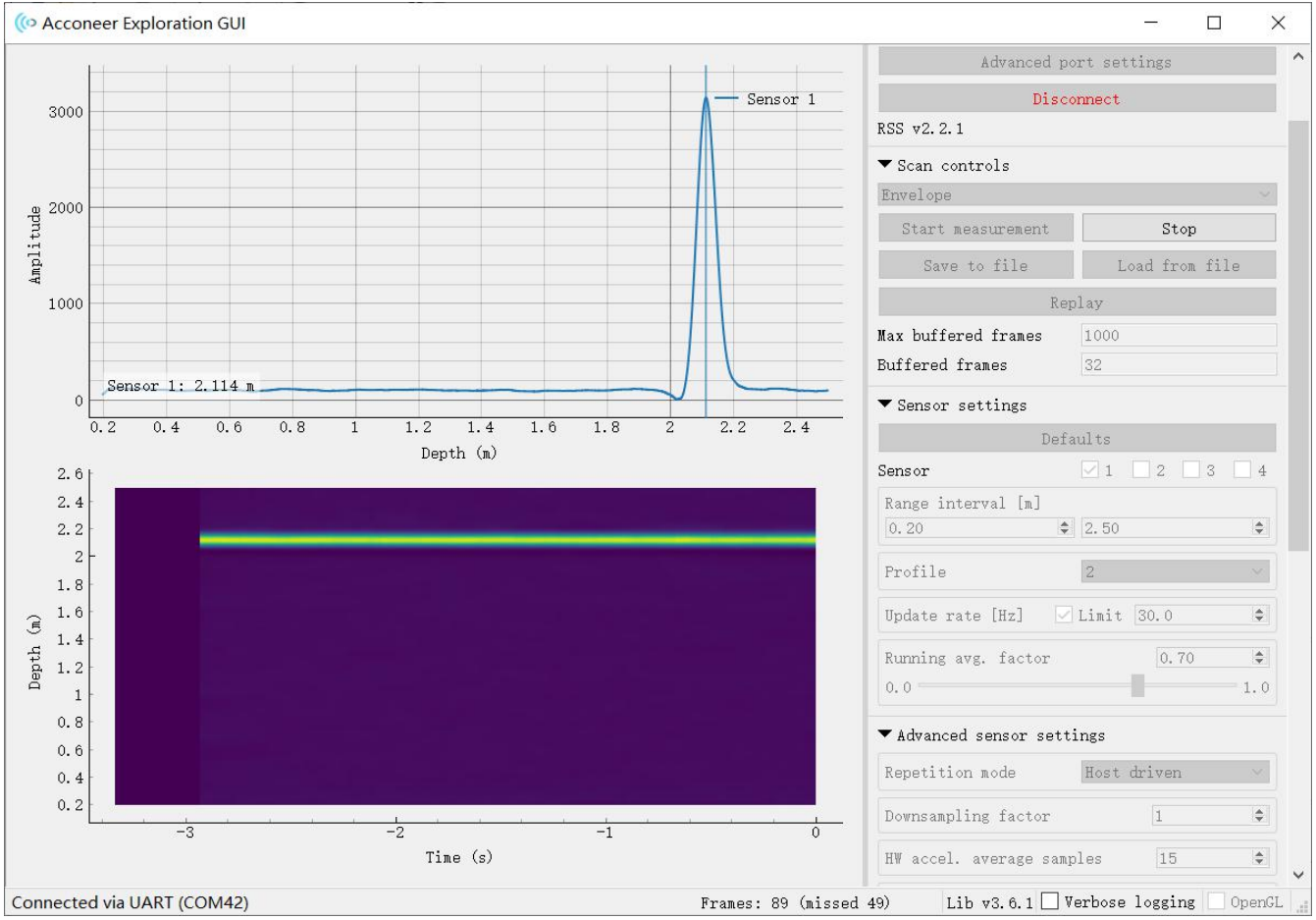

测试的envelope包络数据如图6所示，其中信噪比SNR≈20，距离为2.1m正确。

测试4-外加喇叭天线1的效果

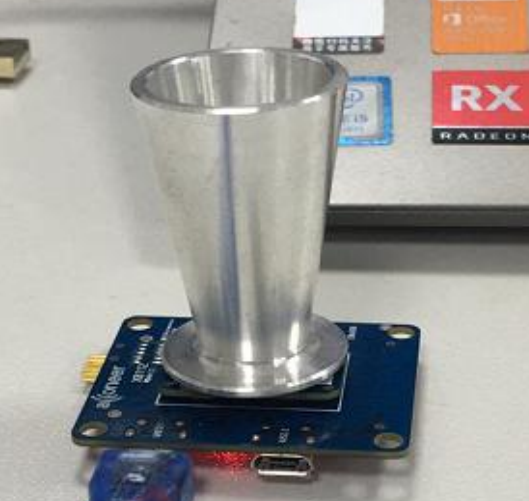

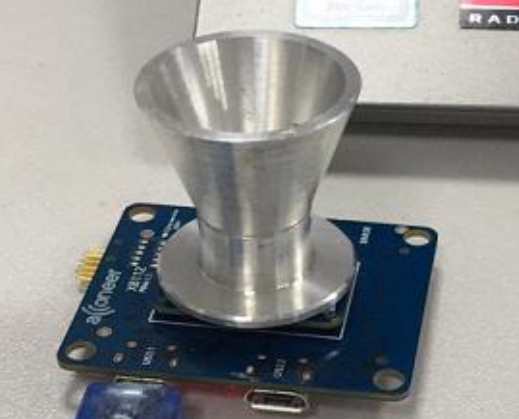

雷达其他参数不变，在外加禹君智能公司提供的喇叭天线1的情况下，喇叭天线如图7所示：

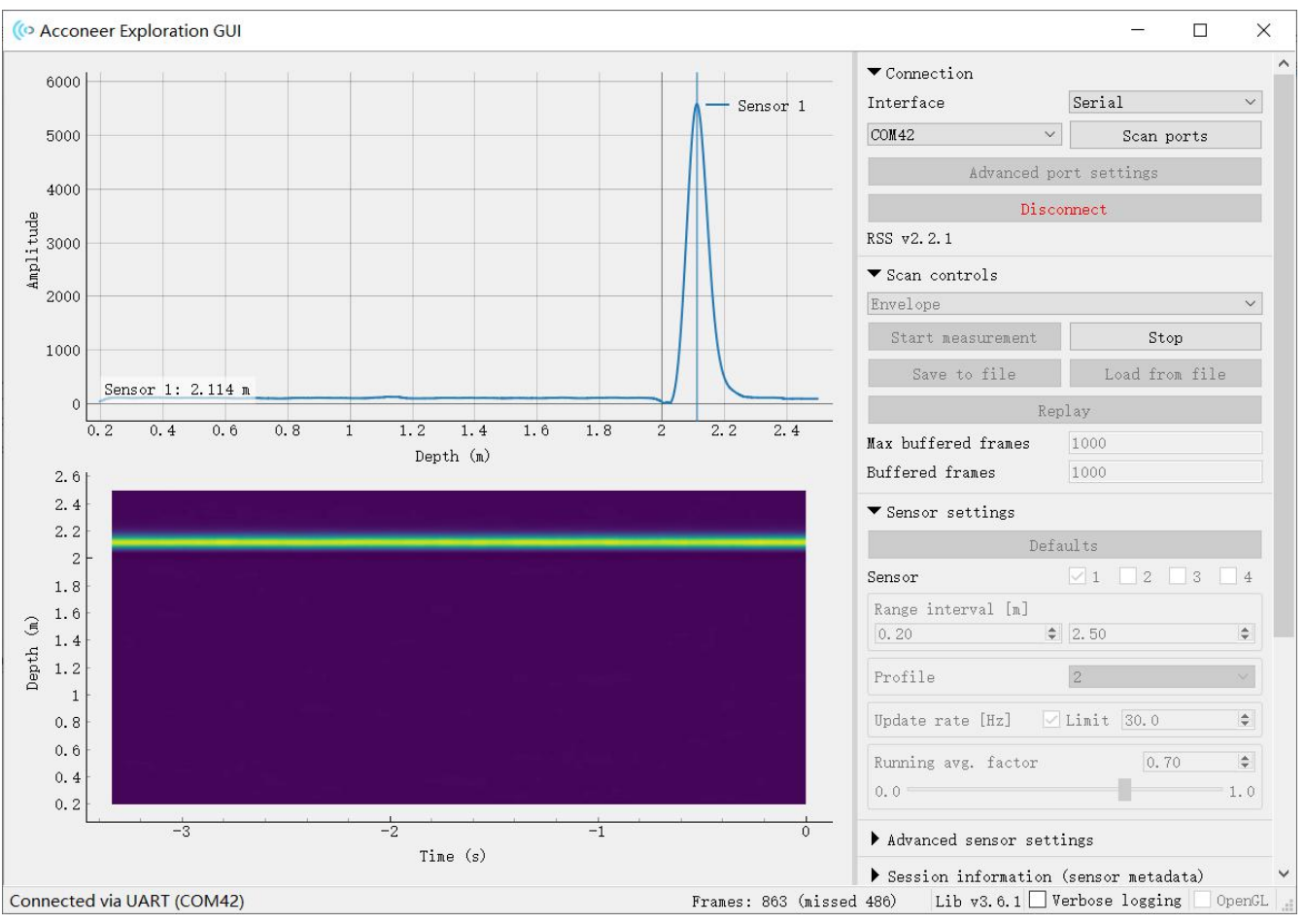

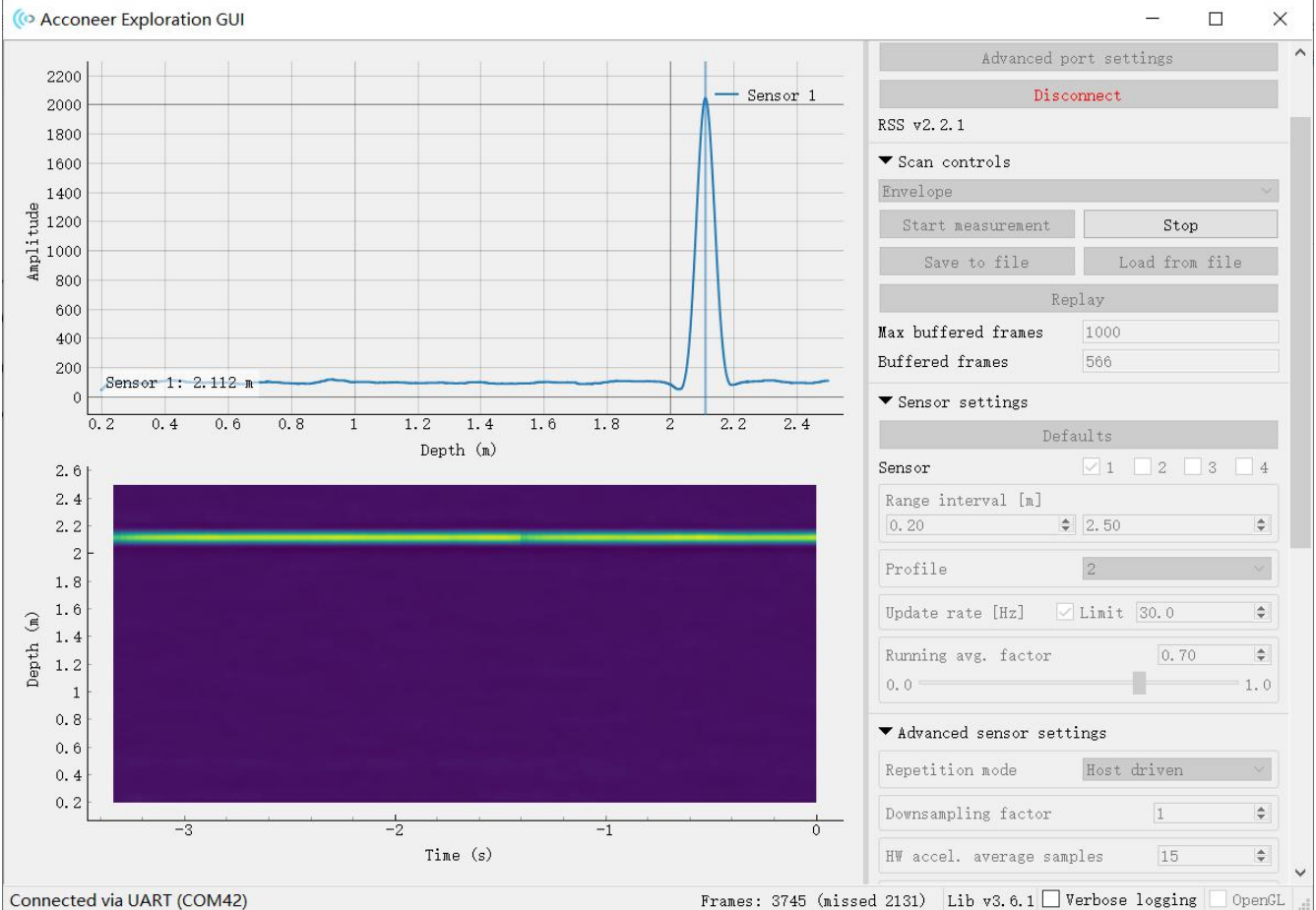

测试的envelope包络数据如图8所示，其中信噪比SNR≈55，距离为2.1m正确。

测试5-外加喇叭天线2的效果

雷达其他参数不变，在外加佰誉达公司提供的喇叭天线2的情况下，喇叭天线如图9所示：

测试的envelope包络数据如图8所示，其中信噪比SNR≈55，距离为2.1m正确。

测试总结

从以上测试结果来看，四个外加天线增益效果对比喇叭天线1≈喇叭天线 2 >球形透镜>
菲涅尔透镜。 由于雷达对角度比较敏感，且对不同材质、形状物体反射信号不同，若您外加
天线在测试中得到增益效果较差，请检查雷达及天线的安装，使其垂直正对被测物。
如遇到其他问题欢迎到评论区一起讨论。
