PCB 蚀刻控制基础认知

PCB 蚀刻是将 PCB 表面未被光刻胶覆盖的铜箔去除，形成预设线路图形的关键工序 —— 蚀刻质量直接决定 PCB 线路精度（如线宽偏差、侧蚀量），据行业统计，PCB 线路缺陷中 60% 源于蚀刻控制不当（如蚀刻不净导致短路、侧蚀超标导致线宽不达标）。理解蚀刻的基础原理、工艺类型与核心目标，是后续精准控制的前提，避免因认知偏差导致工艺选择错误（如用酸性蚀刻处理厚铜 PCB，导致侧蚀超标）。

​

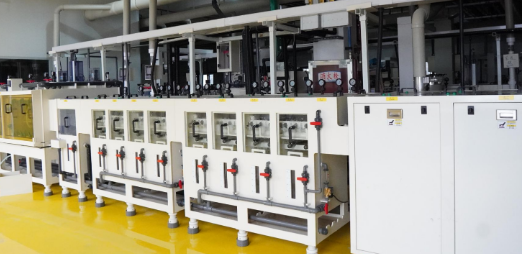

首先，明确 PCB 蚀刻的核心原理：利用化学溶液（蚀刻液）与铜箔发生氧化还原反应，将未被光刻胶（或干膜）保护的铜溶解去除，保留被保护区域形成线路。反应本质为铜的溶解过程，以常见的酸性氯化铜蚀刻为例，核心反应方程式为：

Cu + CuCl₂ = 2CuCl（氧化反应，铜被 Cu²+ 氧化为 Cu+）

CuCl + 2HCl = H₂CuCl₃（络合反应，生成可溶的三氯合铜酸，避免 CuCl 沉淀）

PCB 蚀刻的两大主流工艺类型，其原理、特性与适用场景差异显著，需精准匹配 PCB 需求：

1. 酸性蚀刻工艺（氯化铜体系为主流）

• 核心特性：

• 蚀刻液成分：Cu²+（18~22g/L）、HCl（180~220g/L）、氧化剂（如 Cl₂、H₂O₂，维持 Cu²+ 浓度），pH 值 1~2（强酸性）；

• 蚀刻速率：常温下 20~30μm/min（铜箔厚度），温度升高可提升速率（每升高 10℃，速率提升 15%~20%）；

• 侧蚀量：较小（通常 5~10μm），适合精细线路（线宽≤0.1mm）；

• 适用场景：

• 消费电子 PCB（如手机主板、智能手环），需精细线路（线宽 0.08~0.2mm）、薄铜箔（1~2oz，35~70μm）；

• 多层 PCB 的内层线路蚀刻（内层线路空间受限，需控制侧蚀）；

• 案例：某手机主板 PCB（线宽 0.1mm，1oz 铜箔）采用酸性蚀刻，侧蚀量控制在 8μm，线宽偏差 ±5μm，满足高密度线路需求。

2. 碱性蚀刻工艺（氨性氯化铜体系为主流）

• 核心特性：

• 蚀刻液成分：Cu²+（12~18g/L）、NH₃・H₂O（游离氨 5~8g/L，络合铜离子）、NH₄Cl（80~100g/L，维持电解质浓度），pH 值 8~9（弱碱性）；

• 蚀刻速率：常温下 15~25μm/min，需加热至 45~55℃提升速率（加热后达 30~40μm/min）；

• 侧蚀量：较大（10~20μm），但蚀刻均匀性好，适合厚铜箔；

• 适用场景：

• 工业 PCB、汽车 PCB（如电机驱动板），需厚铜箔（3~5oz，105~175μm）、大电流线路（线宽≥0.5mm）；

• 单 / 双面板的外层线路蚀刻（厚铜蚀刻效率高，成本低于酸性）；

• 案例：某汽车 BMS PCB（线宽 1mm，3oz 铜箔）采用碱性蚀刻，45℃下蚀刻速率 35μm/min，蚀刻均匀性≤5%，满足大电流线路需求。

PCB 蚀刻控制的三大核心目标，决定工艺参数的设置方向：

1. 线路精度达标（核心目标）

• 线宽偏差：需符合 IPC-6012 标准，如 Class 2 级 PCB（工业级）线宽偏差≤±10%（0.1mm 线宽允许 ±0.01mm），Class 3 级（医疗 / 汽车级）≤±5%；

• 侧蚀量：蚀刻后线路侧面被溶解的量，精细线路需≤10μm（酸性蚀刻），厚铜线路需≤20μm（碱性蚀刻），侧蚀过大会导致线路阻抗增大（如 0.1mm 线宽，侧蚀 10μm 后实际线宽 0.08mm，阻抗增加 25%）。

2. 蚀刻均匀性良好

• 定义：PCB 不同区域（中心、边缘）的蚀刻速率差异，需≤5%（如中心蚀刻速率 25μm/min，边缘需 23.75~26.25μm/min）；

• 影响：均匀性差会导致局部蚀刻不净（速率慢区域）或过度蚀刻（速率快区域），影响线路导通性。

3. 蚀刻效率匹配产能

• 蚀刻时间：需根据产能需求设置，如批量生产时，1oz 铜箔蚀刻时间需≤3min（酸性）、≤4min（碱性），避免因速率过慢导致产能瓶颈（某工厂酸性蚀刻速率不足 20μm/min，1oz 铜箔需 5min，日均产能比目标低 30%）。

基础认知的核心是 “工艺适配”—— 某工厂为厚铜 PCB（3oz）选择酸性蚀刻，因酸性对厚铜蚀刻速率慢（15μm/min），且侧蚀虽小但均匀性差（达 8%），导致良率仅 85%；改用碱性蚀刻后，速率提升至 35μm/min，均匀性降至 4%，良率升至 98%。可见，先明确蚀刻原理与类型，才能实现后续精准控制。
