如何助力客户实现微带线与带状线的科学选型

一、微带线与带状线的核心结构差异解析

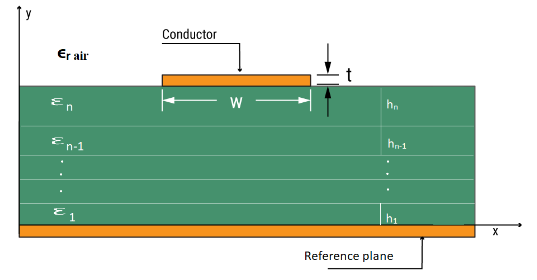

在 PCB 阻抗设计中，微带线与带状线是两种最基础的传输线结构，其结构差异直接决定了电气性能与应用场景的不同。微带线典型结构为 “信号层 + 单一参考平面”，信号走线位于 PCB 表层或次表层，仅下方（或上方）存在一个完整的铜箔参考平面，走线与参考平面之间由基材填充，且部分区域暴露在空气中；而带状线则采用 “上下双参考平面 + 中间信号层” 的三明治结构，信号走线被包裹在两层参考平面之间，完全处于基材内部，无空气暴露区域。

从物理维度来看，微带线的结构特点使其在 PCB 布局中更节省垂直空间，尤其适合单面或双面 PCB 设计，且加工流程相对简单，无需复杂的层压对齐工艺；带状线则需要至少三层基板结构（上下参考平面 + 中间信号层），垂直空间占用更大，但由于被双参考平面包裹，电磁屏蔽效果更优，受外部环境干扰的可能性显著降低。

​

二、PCB 厂家选型决策的关键影响因素

（一）信号频率与传输损耗的匹配性

信号频率是选型的核心依据。当信号频率低于 1GHz 时，微带线与带状线的传输损耗差异较小，此时可优先考虑成本与空间因素；但当频率超过 1GHz，尤其是进入 5G 毫米波等高频领域后，两种结构的损耗差异会急剧扩大。微带线因部分区域暴露在空气中，空气与基材的介电常数差异会导致信号产生额外的辐射损耗，且频率越高，辐射损耗占比越大 —— 例如在 28GHz 频段，微带线的辐射损耗可达带状线的 3-5 倍。PCB 厂家会通过电磁仿真工具（如 ANSYS HFSS），模拟不同频率下两种结构的损耗曲线，为客户提供精准的选型建议。

（二）空间约束与 PCB 层数规划

对于消费电子（如智能手机、智能手表）等对 PCB 尺寸要求严苛的产品，微带线的 “单层信号 + 单参考平面” 结构可有效减少 PCB 层数，降低整体厚度。以某款智能手机的射频模块为例，采用微带线设计可将 PCB 层数从 4 层减少至 2 层，厚度降低 0.2mm，同时满足 50Ω 阻抗要求；而对于工业控制、航空航天等对空间约束宽松，但对信号完整性要求极高的场景，PCB 厂家会推荐带状线结构，通过双参考平面的屏蔽作用，确保信号在复杂电磁环境中稳定传输。

（三）阻抗精度与环境稳定性要求

阻抗精度直接影响信号传输质量，微带线由于暴露在空气中，受湿度、温度变化的影响更大 —— 当环境湿度从 40% 升至 60% 时，微带线的阻抗偏差可能达到 ±5%，而带状线因完全处于基材内部，阻抗偏差可控制在 ±2% 以内。因此，对于医疗设备、汽车电子等对阻抗精度要求极高（±3% 以内）的领域，PCB 厂家会优先推荐带状线，并搭配低吸湿性的基材（如 PTFE 复合材料），进一步提升阻抗稳定性。

三、PCB 厂家的选型支撑服务体系

为帮助客户做出科学选型，正规 PCB 厂家会构建全流程的支撑体系。在项目初期，厂家会安排技术工程师与客户进行需求对接，明确信号频率、传输速率、环境条件等关键参数；随后通过专业仿真软件搭建模型，对比微带线与带状线在不同场景下的阻抗特性、损耗情况及成本差异；最后提供打样服务，制作两种结构的测试样板，通过 TDR（时域反射仪）实测阻抗曲线，验证仿真结果的准确性，确保选型方案完全匹配客户需求。
