100%飞针测试瓶颈突破，你如何选技术好的？

在双面板 100% 飞针测试中，“时间” 一直是绕不开的瓶颈 —— 某 PCB 厂测试常规双面板（200 个测试点）时，平均每片耗时 8 分钟，按每天 24 小时不间断测试，单日产能仅 180 片，远跟不上前端 200 片 / 天的生产节奏。很多人以为 “测试时间长是设备性能问题”，却忽略了探针路径、参数设置、流程衔接中的优化空间。

一、实验背景：双面板测试的时间 “黑洞”

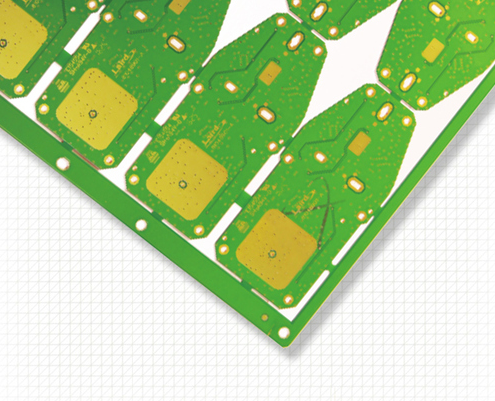

本次实验对象是某消费电子常用双面板：顶层 100 个测试点（含 20 个电源测试点）、底层 100 个测试点（含 15 个接地测试点），测试项目包括通断检测（180 项）、短路检测（120 项）、绝缘电阻检测（50 项）。实验前，该型号双面板的 100% 飞针测试存在三大时间瓶颈：

1. 探针路径 “绕远路”

默认测试软件按 “从左到右、从上到下” 的顺序规划路径，顶层测试点完成后，探针需从顶层右侧移动到底层左侧（跨距 150mm），单条路径耗时 20 秒；且相邻测试点间距仅 0.3mm 时，探针仍按 “直线往返” 移动，频繁调整方向，额外增加 5 秒 / 片。

2. 测试参数 “一刀切”

所有测试点统一设置参数：探针压力 60g（电源测试点需 80g，普通信号点 40g 即可）、信号注入时间 100ms（通断检测 50ms 足够，绝缘电阻需 150ms），导致参数不匹配 —— 普通点测试时间冗余，电源点因压力不足需重复测试（每次额外耗时 8 秒）。

3. 上下料 “等设备”

人工上下料与设备测试不同步：操作员需等设备完成一片测试后，才能取下成品、放上待测试板，单片上下料耗时 30 秒，设备空闲率达 12%。

实验前统计：100 片双面板平均测试时间 8.2 分钟 / 片，其中路径耗时 2.5 分钟、参数冗余耗时 1.8 分钟、上下料等待耗时 1.2 分钟，真正有效测试时间仅 2.7 分钟。

二、实验设计：三大优化方向与变量控制

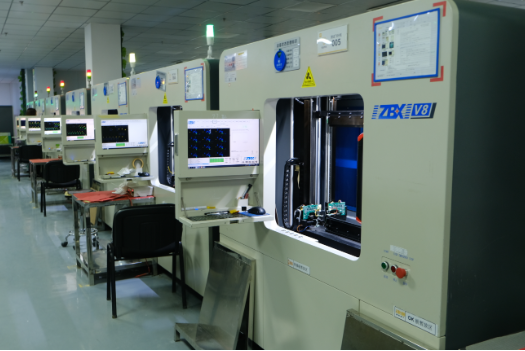

实验采用 “单变量对照法”，分三组优化实验，每组测试 50 片双面板，保持测试设备（某品牌 4 探针飞针测试机）、环境温湿度（23℃±2℃、50%±5%）不变，仅调整单一变量，对比平均测试时间变化。

实验 1：探针路径优化 —— 按 “区域聚类 + 最短路径” 规划

核心思路是 “减少探针无效移动”，具体优化措施：

区域聚类：将双面板按 “4×4” 划分为 16 个区域，每个区域内的测试点集中测试，顶层完成一个区域后，直接测试底层对应区域（跨距从 150mm 缩小至 20mm）；

最短路径算法：在每个区域内，用 “贪心算法” 规划路径（优先选择距离当前测试点最近的下一个点），替代默认的 “网格顺序”；

方向预判：相邻测试点间距＜0.5mm 时，提前规划 “弧形过渡” 路径，避免频繁转向。

实验 2：测试参数 “差异化” 设置

根据测试点类型调整参数，避免 “过度测试”：

探针压力分层：电源测试点（顶层 20 个、底层 5 个）设 80g，接地测试点（底层 15 个）设 70g，普通信号测试点设 40g；

信号时间分级：通断检测 50ms、短路检测 80ms、绝缘电阻检测 150ms，按测试项目自动切换；

重复测试阈值：仅当接触电阻＞0.5Ω 时，才触发重复测试（默认＞0.1Ω 即重复），减少不必要的重试。

实验 3：上下料 “并行化” 改造

通过 “设备改造 + 流程调整” 实现测试与上下料同步：

增加临时载板台：在设备测试平台旁加装 2 个载板台（待测试板台、成品板台），操作员可提前在载板台上放好待测试板；

设备联动信号：设备完成当前测试后，自动触发 “可换板” 信号，操作员 3 秒内即可完成板卡更换，无需等待设备完全停机；

标准化操作：制定上下料 SOP（取板→清洁→定位→放板），将单片上下料时间从 30 秒压缩至 15 秒。

三、实验结果：时间压缩 40%，瓶颈逐个突破

三组实验完成后，统计 50 片双面板的平均测试时间，结果如下：

1. 实验 1：路径优化 —— 时间减少 22%

优化后，探针无效移动距离从 1200mm / 片降至 650mm / 片，平均测试时间从 8.2 分钟降至 6.4 分钟，其中路径耗时从 2.5 分钟压缩至 1.1 分钟。典型案例：顶层某区域 10 个测试点，原路径绕距 350mm，优化后仅 180mm，单区域耗时从 45 秒降至 22 秒。

但发现新问题：区域边缘测试点因聚类划分，仍存在跨区域移动（耗时 5 秒 / 片），后续需进一步细化区域划分（如 6×6 区域）。

2. 实验 2：参数优化 —— 时间再降 18%

差异化参数设置后，重复测试次数从平均 2.3 次 / 片降至 0.8 次 / 片，平均测试时间从 6.4 分钟降至 5.3 分钟。关键数据：电源测试点因压力达标，重复测试率从 30% 降至 5%，单电源点测试时间从 15 秒降至 8 秒；普通信号点因信号时间缩短，单测试点耗时从 80ms 降至 50ms，180 项通断检测总耗时减少 10 秒。

3. 实验 3：上下料并行 —— 时间最终压缩至 5 分钟

上下料并行后，设备空闲率从 12% 降至 3%，平均测试时间从 5.3 分钟降至 5.0 分钟，其中上下料等待耗时从 1.2 分钟压缩至 0.5 分钟。效率提升明显：单日测试产能从 180 片提升至 288 片，完全匹配前端生产节奏。

三组实验累计优化后，双面板平均测试时间从 8.2 分钟降至 5.0 分钟，压缩率达 39%，且测试良率从 97% 提升至 99.2%（参数匹配减少了探针损伤和接触不良）。

四、优化落地：可复制的时间压缩技巧

基于实验结果，总结出双面板 100% 飞针测试的时间优化 “三板斧”，可直接复制到其他型号：

1. 路径优化：记住 “2 个原则”

• 区域划分越小越好：双面板尺寸＜200mm×200mm 时，按 “5×5” 划分区域，跨区域移动距离控制在 15mm 以内；

• 优先测试同网络点：同一网络的测试点（如 VCC 网络的 5 个测试点）集中测试，减少信号切换时间（每次切换耗时 3ms）。

2. 参数优化：做好 “3 个分级”

• 压力分级：按测试点电流需求（高电流 80-100g、中电流 60-70g、低电流 40-50g）设置；

• 时间分级：按测试项目精度要求（绝缘电阻＞通断＞短路）设置信号时间；

• 重试分级：按接触电阻阈值（电源点 0.5Ω、信号点 1Ω、接地 0.8Ω）触发重试，避免 “一刀切”。

3. 流程优化：实现 “2 个同步”

• 上下料与测试同步：加装载板台，操作员提前备板，设备测试结束即换板；

• 数据处理与测试同步：测试时实时上传数据，避免测试完成后集中上传（节省 5 秒 / 片）。

​

五、总结：时间优化的核心是 “精准匹配”

双面板 100% 飞针测试的时间瓶颈，本质是 “测试方案与产品特性不匹配”—— 路径规划未考虑测试点分布，参数设置未区分测试点类型，流程衔接未利用设备空闲时间。本次实验证明，无需更换高成本设备，仅通过 “路径、参数、流程” 的精细化优化，就能实现测试时间的大幅压缩。

对 PCB 厂来说，100% 飞针测试的效率提升不是 “选择题”，而是 “生存题”—— 在产能紧张的当下，每缩短 1 分钟测试时间，单日产能就能提升 8%。而优化的关键，就是从 “默认设置” 转向 “定制化方案”，让测试过程与双面板的实际需求精准匹配，这才是突破时间瓶颈的根本之道。
