四层板电源设计不翻车？PCB四层板工厂“防坑指南”

四层 PCB 之所以成为高速电路的 “宠儿”，很大程度上得益于它的 “天然优势”—— 内层可专门规划电源层和接地层，就像给电流铺了两条 “专用高速公路”。但如果设计不当，这两条 “高速路” 可能变成 “拥堵路段”，导致芯片供电不稳、信号错乱。PCB 四层板工厂的工程师们总结出一套电源完整性设计心法，让电流传输又快又稳。

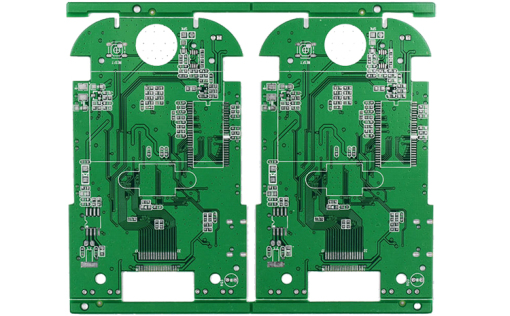

层叠结构：给电源 “划专用车道”

四层 PCB 的层叠设计是电源完整性的 “地基”，最经典的布局是 “顶层信号层 + 内层电源层 + 内层接地层 + 底层信号层”，这种结构就像给电源和地 “建了两层地下室”，互不干扰又紧密配合。

电源层与接地层的间距是关键。间距越小（通常控制在 0.1-0.2mm），两者形成的电容越大，能抑制电源噪声。就像两条平行的高速公路，距离越近，中间的隔离带越能阻挡干扰。

电源层分割要 “按需划分”。如果四层板需要多种电压（如 3.3V 和 5V），电源层要像 “分车道” 一样分割开，中间留 2-3mm 的隔离带。但分割不能太碎，否则会破坏接地层的完整性，就像把高速公路拆成多条小路，反而添堵。捷配 PCB 为某款工业控制板设计时，将 3.3V 主电源占电源层 70% 面积，5V 辅助电源占 25%，既满足多电压需求，又保持了接地层的连续性。

去耦电容：给芯片 “建贴身加油站”

去耦电容是电源完整性的 “急救队员”，当芯片突然 “加速”（电流突变）时，能瞬间释放能量填补缺口。在四层板中，去耦电容的布局比两层板更讲究。

电容选型要 “大小搭配”。就像加油站有大油罐和小油桶，0.1μF 的陶瓷电容负责高频（100MHz 以上）噪声，10μF 的电解电容应对低频（10MHz 以下）波动。某 PCB 四层板工厂的工程师发现，在 FPGA 芯片周围按 “1 颗 10μF+4 颗 0.1μF” 的比例布局，电源纹波比只用单一电容降低 50%。

摆放位置 “越近越好”。去耦电容要贴在芯片电源引脚 1cm 范围内，通过过孔直接连接电源层和接地层，形成 “最短回路”。这就像把加油站建在高速出口，随用随取。

阻抗控制：给电流 “设限速标准”

电源分配网络（PDN）的阻抗就像高速公路的限速，必须控制在芯片要求的范围内（通常＜0.1Ω），否则会导致电压波动。四层板的电源层和接地层能大幅降低 PDN 阻抗，这是它的天然优势。

电源层铜厚影响 “承载能力”。1oz 铜箔（35μm）的载流能力比 0.5oz 强一倍，在大电流区域（如电机驱动）要用 2oz 铜箔，就像把车道拓宽到双向八车道。PCB 四层板工厂会根据电流计算铜厚，某服务器主板的 CPU 供电区用 2oz 铜箔，温升比 1oz 降低 15℃。

过孔设计要 “减少瓶颈”。电源过孔的数量和直径直接影响阻抗，每增加一个 0.3mm 过孔，阻抗可降低 10%。

仿真与优化：给设计 “做体检”

四层板的电源设计不能 “凭感觉”，必须通过仿真提前发现问题。PCB 四层板工厂都配备专业仿真工具，就像给设计做 “CT 扫描”。

仿真重点看 “纹波与阻抗”。用 PowerSI 等工具模拟不同频率下的 PDN 阻抗，确保全频段都低于芯片阈值；同时仿真瞬态电流下的电压纹波，超过 5% 就需要优化。

工厂工艺要 “配合设计”。电源层的蚀刻精度会影响阻抗，PCB 四层板工厂用 LDI 曝光技术，将电源层线宽公差控制在 ±3μm，比传统工艺提升一倍。层压时的对齐误差要＜5μm，避免电源层与接地层错位导致电容下降。

​

四层板电源设计三原则

在数千款四层板的设计中，总结出实用原则：一是 “地要完整，电要分区”，尽量保留大面积接地层，电源层按电压分区且边缘留 3mm 接地环；二是 “电容贴脚，过孔就近”，去耦电容到引脚的距离不超过 8mm，过孔数量比计算值多 20%；三是 “仿真先行，实测验证”，每款新设计都要做阻抗测试和纹波实测，确保量产一致性。

在某款工业 PLC 四层板中，这套原则让电源纹波从 120mV 降到 30mV，芯片故障率从 2% 降到 0.1%。对于四层板来说，电源完整性设计不是 “玄学”，而是层叠、电容、工艺的科学配合 ——PCB 四层板工厂的工艺能力，正是这些设计落地的最后保障。
