高复杂度板级工程量化评估体系构建与实践

一、复杂度困局：电子制造的新战场

1.1 设计复杂度指数级增长

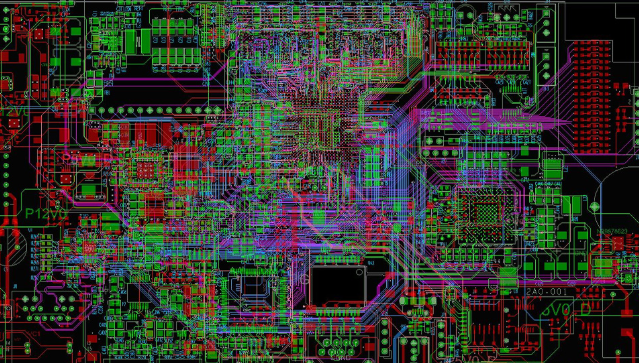

当前高端服务器主板已普遍采用1+16+1 HDI结构，线宽/线距达3/3mil，孔厚径比突破13.5:1。

1.2 制造瓶颈凸显

• 材料极限：18层板介质厚度公差需控制在±5μm，传统FR4材料热膨胀系数失配达22ppm/℃

• 工艺冲突：0201元件与0.4mm线宽共存时，贴装精度要求达±15μm

• 可靠性风险：高Tg板材在-55℃~125℃循环中，层间应力差达8.7MPa

二、PCB复杂度量化模型

2.1 三维评估体系构建

建立包含4个维度、12项核心参数的评估矩阵：

评估维度关键参数权重系数计算公式设计复杂度层间盲埋孔比例0.25(BGA数×0.3)+(HDI层数×0.2)工艺难度特殊工艺种类0.35每项特殊工艺+15分组装密度焊点密度（点/in²）0.2log10(焊点数/1000)×40可靠性要求温度循环范围（℃）0.2(ΔT/50)×30

复杂度分级标准：

• L1（常规）：<50分：采用标准工艺流程

• L2（中等）：50-125分：需工艺评审

• L3（高复杂）：>125分：启动专项管控

2.2 创新评估工具开发

• 自动参数识别：通过Gerber文件解析关键尺寸

• 风险热力图生成：可视化展示高风险区域

• 工艺建议推送：基于200万+案例数据库匹配最优方案

三、高可靠工程能力突破

3.1 DFM创新实践

• 微孔优化技术：采用激光直接成孔（LDI），孔径公差控制在±0.02mm

• 应力缓冲设计：在BGA四角设置0.15mm宽柔性过渡区

• 材料创新：开发低CTE基材（Δα=2.3ppm/℃），热膨胀匹配度提升40%

四、行业标准共建建议

倡议建立三维标准体系：

1. 设计规范：制定《高复杂板设计指南》，明确12类禁止设计

2. 工艺标准：建立《特殊工艺能力矩阵》，量化58项工艺参数

3. 检测标准：开发《板级可靠性测试规范》，覆盖23种失效模式
