activiti工作流-环境准备

4       环境准备

4.1 三个环境

第一个环境：没有加入工作流采购系统

作用：主要学习业务流程和springmvc+mybatis

第二个环境：activiti测试环境

作用：用于测试activiti的api，提供各种service接口。

需要创建一个数据库：

仅仅有activiti的数据表

第三个环境：activiti应用环境，加入工作流的采购系统

需要创建一个数据库：

包括activiti的数据表和业务表（采购系统的表）

4.2 开发环境

4.2.1     Java环境

Jdk1.7

4.2.2     数据库

Mysql 5.1

4.2.3     Web容器

tomcat

4.2.4     开发工具

Mysql 客户端连接工具，Sqlyog或其它

文本编辑器EditPlus或其它

Java开发工具：限定为eclipse-indigo

注意：activiti的流程定义工具插件目前只支持两个版本的eclipse：Indigo 和 Juno，本教程使用indigo

4.3 Activiti环境

Activiti5.14默认支持mybatis3.2.2（替换为mybatis3.2.3）

默认支持spring3.2.2（替换为3.1.4）

参考：\jar包\activiti核心jar包及依赖包

4.3.1     下载activiti5.14

Activiti下载地址：http://activiti.org/download.html

下载activiti5.14版本，解压：

1)        Database：

activiti运行需要有数据库的支持，支持的数据库有：h2, mysql, oracle, postgres, mssql, db2等，该目录存放activiti的建表脚本。

2)        Docs

Activiti的帮助文档。

3)        Libs

Activiti所需要的jar 包

4)        Wars

官方自带的示例工程。

4.3.2     Activiti Designer流程设计器

本教程使用Activiti –Designer-eclipse-plugin（activiti流程设计器插件）完成流程的制作。

下面介绍了activiti designer设计器插件的安装方式，本教程使用的插件安装方式详细参考“activiti开发环境配置.docx”文档的“Eclipse插件安装”章节。

4.3.2.1       插件安装方式1

参数文档开发工具目录下的“activiti开发环境配置.docx”中“eclipse插件安装”，其中包括了Activiti插件。

4.3.2.2       插件安装方式2

网络在线安装：

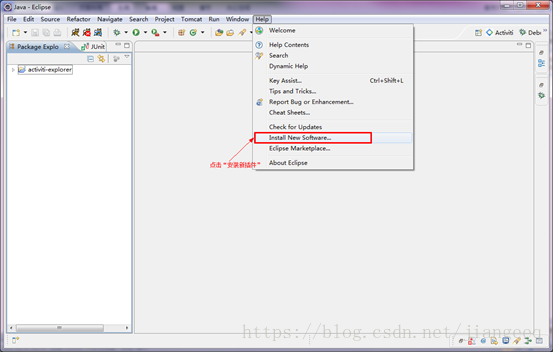

1)             打开 Help -> Install New Software. 在如下面板中:

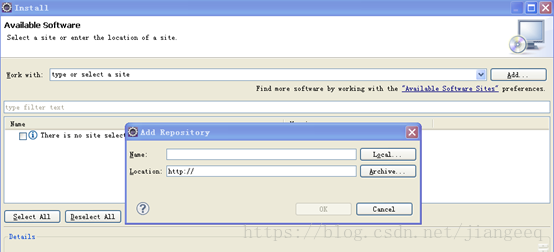

1)                    在如下Install界面板中，点击Add按钮：

                   配置新装插件的地址和名称

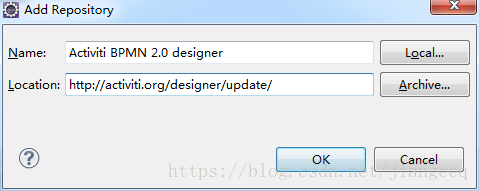

2)            然后填入下列字段

Name:Activiti BPMN 2.0 designer

Location: http://activiti.org/designer/update/

3)            回到Install界面，在面板正中列表中把所有展示出来的项目都勾上：

4)            点击复选框

在Detail部分记得选中 "Contact all updates sites.." , 因为它会检查所有当前安装所需要的插件并可以被Eclipse下载.

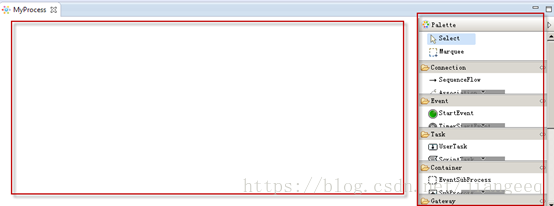

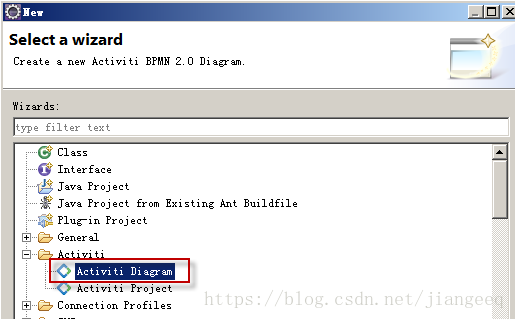

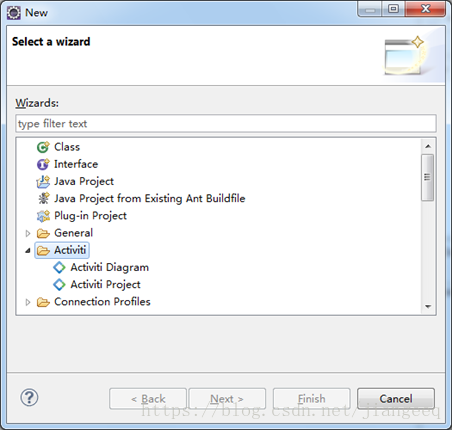

5)            安装完以后，点击新建工程new->Other…打开面板，如果看到下图内容：

                   说明安装成功了。

4.3.2.3       补充说明

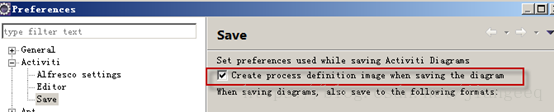

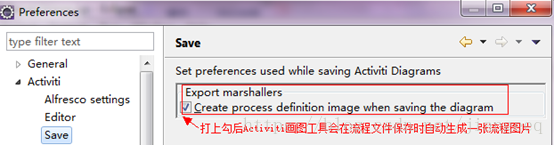

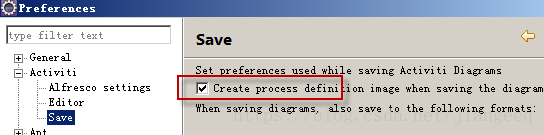

打开菜单Windows->Preferences->Activiti->Save下流程图片的生成方式:

虽然流程引擎在单独部署bpmn文件时会自动生成图片，但在实际开发过程中，自动生成的图片会导致和BPMN中的坐标有出入，在实际项目中展示流程当前位置图会有问题。

所在完成以上配置后，会由我们自己来管理流程图片。在发布流程时把流程规则文件和流程图片一起上传就行了。

4.3.3     Activiti支持的数据库

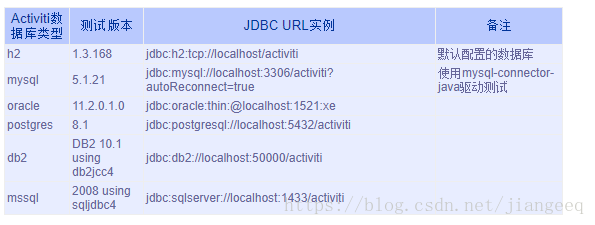

Activiti的运行需要数据库支撑，需要安装activiti数据库，支持如下版本：

4.3.4     创建mysql数据库

本教程使用mysql数据库。

创建mysql数据库activiti（名字任意）：

CREATE DATABASE activiti  DEFAULT CHARACTER SET utf8;

4.3.5     创建表方式1

可通过官方提供的数据库脚本创建表

进入activiti5.14下database目录：

Create目录存放了数据库创建脚本

Drop目录存放了数据库删除脚本

Upgrade目录存放了数据库升级脚本

手动执行Create目录的建库脚本即可完成数据库的创建。

（本教程采用下边介绍的程序创建数据库方式）

4.3.6     创建表方式2

通过运行java程序创建表。

4.3.6.1       创建java工程

使用eclipse创建java工程。

4.3.6.2       加入jar包

首先需要在java工程中加入ProcessEngine所需要的jar包，包括：

1)         activiti-engine-5.14.jar

2)         activiti依赖的jar包：mybatis、alf4j、log4j等

3)         activiti依赖的spring包

4)         数据库驱动

5)         第三方数据连接池dbcp

6)         单元测试Junit-4.11.jar和hamcrest-core-1.3.jar

说明：

l  activiti核心jar包及依赖包：

是activiti独立运行所需要的jar包。

比“spring+mybatis+activiti完整jar包”少了spring的aop、tx、jdbc等jar包。

l  spring+mybatis+activiti完整jar包：

包括了spring所有的jar包及activiti的jar，实际使用activiti时要将activiti和业务系统整合运行，所以这里我们选用此包。

4.3.6.3       log4j.properties

# Global logging configuration

log4j.rootLogger=DEBUG, stdout

# Console output...

log4j.appender.stdout=org.apache.log4j.ConsoleAppender

log4j.appender.stdout.layout=org.apache.log4j.PatternLayout

log4j.appender.stdout.layout.ConversionPattern=%5p [%t] - %m%n

4.3.6.4       activiti.cfg.xml

在classpath下创建activiti.cgf.xml文件：

<beans xmlns="http://www.springframework.org/schema/beans"

    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:mvc="http://www.springframework.org/schema/mvc"

    xmlns:context="http://www.springframework.org/schema/context"

    xmlns:aop="http://www.springframework.org/schema/aop" xmlns:tx="http://www.springframework.org/schema/tx"

    xsi:schemaLocation="http://www.springframework.org/schema/beans

       http://www.springframework.org/schema/beans/spring-beans-3.1.xsd

       http://www.springframework.org/schema/mvc

       http://www.springframework.org/schema/mvc/spring-mvc-3.1.xsd

       http://www.springframework.org/schema/context

    http://www.springframework.org/schema/context/spring-context-3.1.xsd

       http://www.springframework.org/schema/aop

       http://www.springframework.org/schema/aop/spring-aop-3.1.xsd

       http://www.springframework.org/schema/tx

       http://www.springframework.org/schema/tx/spring-tx-3.1.xsd ">



</beans>

在activiti.cfg.xml中配置数据源和processEngineConfiguration

1)         数据源

<bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">

       <property name="driverClassName" value="com.mysql.jdbc.Driver" />

       <property name="url" value="jdbc:mysql://localhost:3306/activiti" />

       <property name="username" value="root" />

       <property name="password" value="mysql" />

<property name="maxActive" value="3" />

      <property name="maxIdle" value="1" />

    </bean>

2)         processEngineConfiguration

processEngineConfiguration用来创建ProcessEngine，在创建ProcessEngine时会执行数据库的操作。

<bean id="processEngineConfiguration"

    class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

       <!-- 数据源 -->

       <property name="dataSource" ref="dataSource" />

       <!-- activiti数据库表处理策略 -->

       <property name="databaseSchemaUpdate" value="true"/>

    </bean>

关于processEngineConfiguration中的databaseSchemaUpdate参数，通过此参数设计activiti数据表的处理策略，参数如下：

false（默认）：检查数据库表的版本和依赖库的版本， 如果版本不匹配就抛出异常。

true: 构建流程引擎时，执行检查，如果需要就执行更新。 如果表不存在，就创建。

create-drop: 构建流程引擎时创建数据库表， 关闭流程引擎时删除这些表。

drop-create：先删除表再创建表。

create: 构建流程引擎时创建数据库表， 关闭流程引擎时不删除这些表。

4.3.6.5       编写程序

创建ProcessEngineConfiguration，通过ProcessEngineConfiguration创建ProcessEngine，在创建ProcessEngine时会自动创建数据库。

//创建ProcessEngineConfiguration

      ProcessEngineConfiguration configuration = ProcessEngineConfiguration

   .createProcessEngineConfigurationFromResource("activiti.cfg.xml")

      //通过ProcessEngineConfiguration创建ProcessEngine，此时会创建数据库

      ProcessEngine processEngine = configuration.buildProcessEngine();

      System.out.println(processEngine);

说明：

1、运行以上程序段即可完成activiti数据库创建，通过改变activiti.cfg.xml中

databaseSchemaUpdate参数的值执行不同的数据表处理策略。

2、上边的方法createProcessEngineConfigurationFromResource在执行时在activiti.cfg.xml中找固定的名称processEngineConfiguration

也可以使用重载方法调用，这时可以不用限定processEngineConfiguration名称

4.3.7     数据库表的命名规则

Activiti的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API对应。

·         ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。

·         ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。

·         ACT_ID_*: 'ID'表示identity。 这些表包含身份信息，比如用户，组等等。

·         ACT_HI_*: 'HI'表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。

·         ACT_GE_*: GE表示general。通用数据， 用于不同场景下。

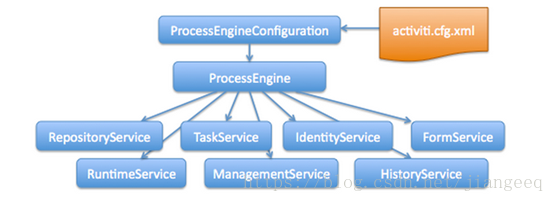

5       Activiti服务架构图

5.1 activiti.cfg.xml

activiti的引擎配置文件，包括：ProcessEngineConfiguration的定义、数据源定义、事务管理器等，此文件其实就是一个spring配置文件，下面是一个基本的配置只配置了ProcessEngineConfiguration和数据源：

<beans xmlns="http://www.springframework.org/schema/beans"

    xmlns:context="http://www.springframework.org/schema/context"

    xmlns:tx="http://www.springframework.org/schema/tx"

    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

    xsi:schemaLocation="http://www.springframework.org/schema/beans

     http://www.springframework.org/schema/beans/spring-beans-3.1.xsd

    http://www.springframework.org/schema/context

    http://www.springframework.org/schema/context/spring-context-3.1.xsd

    http://www.springframework.org/schema/tx

     http://www.springframework.org/schema/tx/spring-tx-3.1.xsd">







    <!--数据库连接池 -->

    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">

       <property name="driverClassName" value="com.mysql.jdbc.Driver" />

       <property name="url" value="jdbc:mysql://localhost:3306/activiti" />

       <property name="username" value="root" />

       <property name="password" value="mysql" />

    </bean>

    <bean id="processEngineConfiguration"

       class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

       <!-- 数据源 -->

       <property name="dataSource" ref="dataSource" />

       <!-- 数据库策略 -->

       <property name="databaseSchemaUpdate" value="true"/>

    </bean>



</beans>

5.2 ProcessEngineConfiguration：

流程引擎的配置类，通过ProcessEngineConfiguration可以创建工作流引擎ProceccEngine，常用的两种方法如下：



5.2.1     StandaloneProcessEngineConfiguration

通过org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration

 Activiti可以单独运行，使用它创建的ProcessEngine，Activiti会自己处理事务。

配置文件方式：

通常在activiti.cfg.xml配置文件中定义一个id为 processEngineConfiguration 的bean，这里会使用spring的依赖注入来构建引擎。

方法如下：

<bean id="processEngineConfiguration"

      class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

      <!-- 数据源 -->

      <property name="dataSource" ref="dataSource" />

      <!-- 数据库策略 -->

      <property name="databaseSchemaUpdate" value="true"/>

   </bean>

5.2.2     SpringProcessEngineConfiguration

通过org.activiti.spring.SpringProcessEngineConfiguration 与Spring整合。

创建spring与activiti的整合配置文件：

activity-spring.cfg.xml（名称不固定）

<beans xmlns="http://www.springframework.org/schema/beans"

    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:mvc="http://www.springframework.org/schema/mvc"

    xmlns:context="http://www.springframework.org/schema/context"

    xmlns:aop="http://www.springframework.org/schema/aop" xmlns:tx="http://www.springframework.org/schema/tx"

    xsi:schemaLocation="http://www.springframework.org/schema/beans

       http://www.springframework.org/schema/beans/spring-beans-3.1.xsd

       http://www.springframework.org/schema/mvc

       http://www.springframework.org/schema/mvc/spring-mvc-3.1.xsd

       http://www.springframework.org/schema/context

       http://www.springframework.org/schema/context/spring-context-3.1.xsd

       http://www.springframework.org/schema/aop

       http://www.springframework.org/schema/aop/spring-aop-3.1.xsd

       http://www.springframework.org/schema/tx

       http://www.springframework.org/schema/tx/spring-tx-3.1.xsd ">



    <!-- 工作流引擎配置bean -->

    <bean id="processEngineConfiguration" class="org.activiti.spring.SpringProcessEngineConfiguration">

       <!-- 数据源 -->

       <property name="dataSource" ref="dataSource" />

       <!-- 使用spring事务管理器 -->

       <property name="transactionManager" ref="transactionManager" />

       <!-- 数据库策略 -->

       <property name="databaseSchemaUpdate" value="drop-create" />

       <!-- activiti的定时任务关闭 -->

       <property name="jobExecutorActivate" value="false" />



    </bean>





    <!-- 流程引擎 -->

    <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">

       <property name="processEngineConfiguration" ref="processEngineConfiguration" />

    </bean>

    <!-- 资源服务service -->

    <bean id="repositoryService" factory-bean="processEngine"

       factory-method="getRepositoryService" />

    <!-- 流程运行service -->

    <bean id="runtimeService" factory-bean="processEngine"

       factory-method="getRuntimeService" />

    <!-- 任务管理service -->

    <bean id="taskService" factory-bean="processEngine"

       factory-method="getTaskService" />

    <!-- 历史管理service -->

    <bean id="historyService" factory-bean="processEngine"

       factory-method="getHistoryService" />

    <!-- 用户管理service -->

    <bean id="identityService" factory-bean="processEngine"

       factory-method="getIdentityService" />

    <!-- 引擎管理service -->

    <bean id="managementService" factory-bean="processEngine"

       factory-method="getManagementService" />





    <!-- 数据源 -->

    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">

       <property name="driverClassName" value="com.mysql.jdbc.Driver" />

       <property name="url" value="jdbc:mysql://localhost:3306/activiti" />

       <property name="username" value="root" />

       <property name="password" value="mysql" />

       <property name="maxActive" value="3" />

       <property name="maxIdle" value="1" />

    </bean>

    <!-- 事务管理器 -->

    <bean id="transactionManager"

       class="org.springframework.jdbc.datasource.DataSourceTransactionManager">

       <property name="dataSource" ref="dataSource" />

    </bean>



    <!-- 通知 -->

    <tx:advice id="txAdvice" transaction-manager="transactionManager">

       <tx:attributes>

           <!-- 传播行为 -->

           <tx:method name="save*" propagation="REQUIRED" />

           <tx:method name="insert*" propagation="REQUIRED" />

           <tx:method name="delete*" propagation="REQUIRED" />

           <tx:method name="update*" propagation="REQUIRED" />

           <tx:method name="find*" propagation="SUPPORTS" read-only="true" />

           <tx:method name="get*" propagation="SUPPORTS" read-only="true" />

       </tx:attributes>

    </tx:advice>



    <!-- 切面，根据具体项目修改切点配置 -->

    <aop:config proxy-target-class="true">

       <aop:advisor advice-ref="txAdvice"

           pointcut="execution(* cn.itcast.purchasing.service.impl.*.*(..))" />

    </aop:config>

</beans>

5.2.3      创建processEngineConfiguration

 ProcessEngineConfiguration configuration = ProcessEngineConfiguration

   .createProcessEngineConfigurationFromResource("activiti.cfg.xml")

上边的代码要求activiti.cfg.xml中必须有一个processEngineConfiguration的bean

也可以使用下边的方法，更改bean 的名字：

ProcessEngineConfiguration.createProcessEngineConfigurationFromResource(String resource, String beanName);

5.3 ProcessEngine：

工作流引擎，相当于一个门面接口，通过ProcessEngineConfiguration创建processEngine，通过ProcessEngine创建各各service接口。

5.3.1     一般创建方式：

//通过ProcessEngineConfiguration创建ProcessEngine

      ProcessEngine processEngine =

processEngineConfiguration.buildProcessEngine();

5.3.2     简单创建方式

将activiti.cfg.xml文件名及路径固定，且activiti.cfg.xml文件中有 processEngineConfiguration的配置， 可以使用如下代码创建processEngine:

//使用classpath下的activiti.cfg.xml中的配置创建processEngine

      ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

      System.out.println(processEngine);

5.4 Service ：

5.4.1     Service创建方式

通过ProcessEngine创建Service，Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口。

方式如下：

RuntimeService runtimeService = processEngine.getRuntimeService();

RepositoryService repositoryService = processEngine.getRepositoryService();

TaskService taskService = processEngine.getTaskService();

……

 5.4.2     Service总览

RepositoryService	activiti的资源管理类
RuntimeService	activiti的流程运行管理类
TaskService	activiti的任务管理类
HistoryService	activiti的历史管理类
IdentityService	activiti的用户身份管理类
FormService	activiti的表单管理类
ManagerService	activiti的引擎管理类

注：红色标注为常用 service 。

5.4.3     RepositoryService

是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：

查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。 暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。

获得多种资源，像是包含在发布包里的文件， 或引擎自动生成的流程图。

获得流程定义的pojo版本， 可以用来通过java解析流程，而不必通过xml。

5.4.4     RuntimeService

它是activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

5.4.5     TaskService

是activiti的任务管理类。可以从这个类中获取任务的信息。

5.4.6     HistoryService

是activiti的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程实例启动时间，任务的参与者， 完成任务的时间，每个流程实例的执行路径，等等。 这个服务主要通过查询功能来获得这些数据。

5.4.7     IdentityService

是activiti的用户管理类，它可以管理（创建，更新，删除，查询...）群组和用户。

5.4.8     FormService

是activiti的表单管理类，一个可选服务。即使不使用它，Activiti也可以完美运行， 不会损失任何功能。这个服务提供了启动表单和任务表单两个概念。 启动表单会在流程实例启动之前展示给用户， 任务表单会在用户完成任务时展示

5.4.9     ManagementService

是activiti的引擎管理类，提供了对 Activiti 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Activiti 系统的日常维护。

6       Activiti入门体验

6.1 流程定义

6.1.1     Activiti-Designer使用

6.1.1.1       Palette（画板）

在eclipse或idea中安装activiti-designer/actiBPM插件即可在eclipse中使用，画板中包括以下结点：

Connection—连接

Event---事件

Task---任务

Gateway---网关

Container—容器

Boundary event—边界事件

Intermediate event- -中间事件

流程图设计完毕保存生成.bpmn文件。

6.1.1.2       新建流程

首先选中存放图形的目录，点击菜单：File—》new—》Other

创建成功：



左侧区域是绘图区，右侧区域是palette画板区域

鼠标先点击画板的元素即可在左侧绘图。

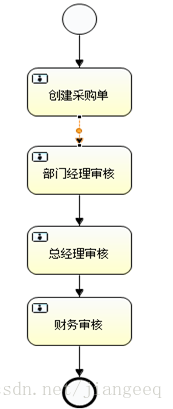

6.1.2     绘制流程

图形绘制好后会生成两个文件：

自动生成图形，需要设置eclipse:

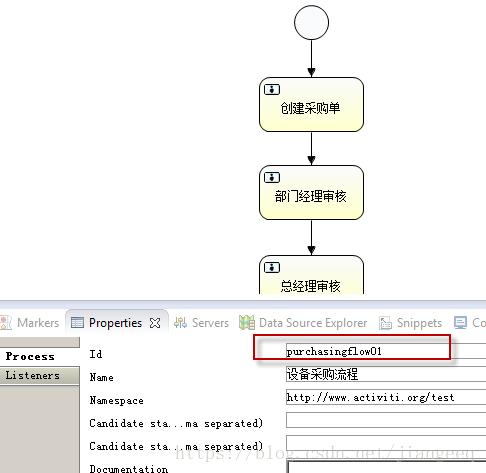

指定流程定义key

流程定义key即流程定义的标识，在eclipse中通过properties视图查看流程的key

建议：相同的业务流程，流程定义的key名字定义一样，比如采购流程定义为purchasingflow，后期如果再修改采购流程，流程定义key仍然为purchasingflow，如果需要创建新的业务流程，比如请假流程则使用新的key。

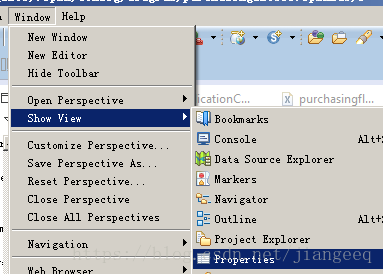

如果properties视图没有显示需要在eclipse中打开：

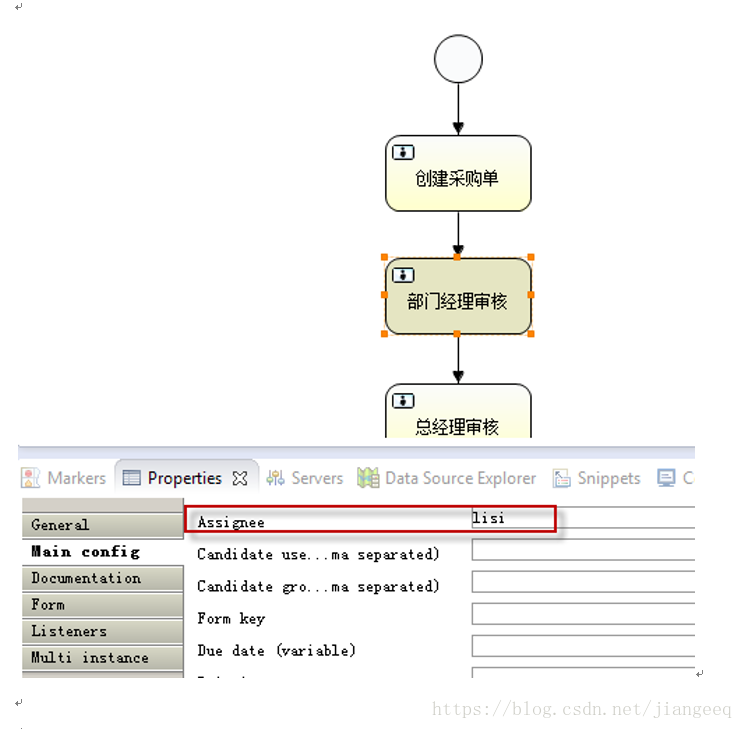

6.1.4     指定任务负责人

在properties视图指定每个任务结点的负责人，

比如下边是指定部门经理审核的负责人为lisi

6.2 部署流程定义

部署流程定义就是要将上边绘制的图形即流程定义（.bpmn）部署在工作流程引擎activiti中，方法如下：

使用ProcessEngine创建RepositoryService，代码如下：

// 获取repositoryService

      RepositoryService repositoryService = processEngine

            .getRepositoryService();

      //部署对象

      Deployment deployment = repositoryService.createDeployment()

            .addClasspathResource("diagram/test/purchasingflow01.bpmn")// bpmn文件

            .addClasspathResource("diagram/test/purchasingflow01.png")// 图片文件

            .name("企业采购流程")

            .deploy();

      System.out.println("流程部署id:" + deployment.getId());

    System.out.println("流程部署名称:" + deployment.getName());

执行此操作后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库。

6.3 启动一个流程实例

流程定义部署在activiti后就可以通过工作流管理业务流程了，也就是说上边部署的采购流程可以使用了。

针对该采购流程，启动一个流程表示发起一个新的采购单，这就相当于java类与java对象的关系，类定义好后需要new创建一个对象使用，当然可以new多个对象。对于采购流程，张三发起一个采购单需要启动一个流程实例，李四发起一个采购单也需要启动一个流程实例。

代码如下：

// 启动一个流程实例

   @Test

   public void startProcessInstance() {



      // 获取RunTimeService

      RuntimeService runtimeService = processEngine.getRuntimeService();

      // 根据流程定义key启动流程

      ProcessInstance processInstance = runtimeService

            .startProcessInstanceByKey("purchasingflow01");



      System.out.println("流程定义id：" + processInstance.getProcessDefinitionId());

      System.out.println("流程实例id：" + processInstance.getId());

      System.out.println("当前活动Id：" + processInstance.getActivityId());



   }

6.4 任务查询

流程启动后，各各任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是该用户的待办任务。

// 查询当前个人待执行的任务

   @Test

   public void findPersonalTaskList() {

      // 任务负责人

      String assignee = "zhangsan";

      // 创建TaskService

      TaskService taskService = processEngine.getTaskService();

      List<Task> list = taskService.createTaskQuery()//

            .processDefinitionKey("purchasingflow01")//

            .taskAssignee(assignee)//只查询该任务负责人的任务

            .list();



      for (Task task : list) {



         System.out.println("流程实例id：" + task.getProcessInstanceId());

         System.out.println("任务id：" + task.getId());

         System.out.println("任务负责人：" + task.getAssignee());

         System.out.println("任务名称：" + task.getName());



      }

   }

6.5 任务处理

任务负责人查询待办任务，选择任务进行处理，完成任务。

// 完成任务

   @Test

   public void completTask() {

      //任务id

      String taskId = "8305";

      // 创建TaskService

      TaskService taskService = processEngine.getTaskService();

      //完成任务

      taskService.complete(taskId);

      System.out.println("完成任务id="+taskId);

   }

7       流程定义

7.1 流程定义

使用activiti-explorer（web控制台）或activiti-eclipse-designer插件对业务流程进行建模，这两种方式都遵循bpmn2.0标准。本教程使用activiti-eclipse-designer插件完成流程建模。


7.1.1     .bpmn文件

使用activiti-desinger设计业务流程，会生成.bpmn文件，

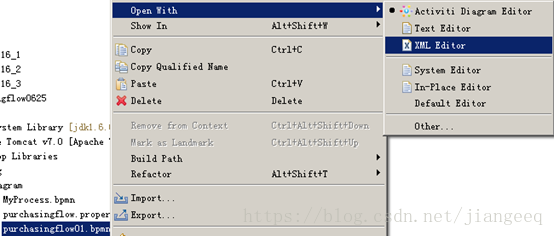

选择XML editor查询方式：

.bpmn内容如下：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:activiti="http://activiti.org/bpmn"
	xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
	xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema"
	expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
	<!-- 流程定义部分 -->
	<process id="myProcess" name="My process" isExecutable="true">

	</process>
	<!-- 流程布局定义 -->
	<bpmndi:BPMNDiagram id="BPMNDiagram_myProcess">
		<bpmndi:BPMNPlane bpmnElement="myProcess" id="BPMNPlane_myProcess">

		</bpmndi:BPMNPlane>
	</bpmndi:BPMNDiagram>
</definitions>

BPMN 2.0根节点是definitions节点。 这个元素中，可以定义多个流程定义（不过我们建议每个文件只包含一个流程定义， 可以简化开发过程中的维护难度）。 注意，definitions元素 最少也要包含xmlns 和targetNamespace的声明。 targetNamespace可以是任意值，它用来对流程实例进行分类。

流程定义部分：定义了流程每个结点的描述及结点之间的流程流转。

流程布局定义：定义流程每个结点在流程图上的位置坐标等信息。

7.1.2     .png图片文件

流程图片生成的两种方式：

l  使用activiti-designer设计流程图时自动生成

需在eclipse中进行配置：

使用designer设计流程图的同时自动生成与bpmn文件同名的图片文件(.png)

l  由activiti自动生成图形

流程图设计完毕向activiti中部署流程定义文件bpmn，部署时由activiti自动生成流程图片。注意：此方法生成时如果图形中有中文，生成的图片上显示乱码，且.bpmn中的坐标和图片显示错位。

7.2 流程定义部署

7.2.1     单个文件部署方式

分别将bpmn文件和png图片文件部署。

@Test

    public void deployProcess() {

       // 获取repositoryService

       RepositoryService repositoryService = processEngine

              .getRepositoryService();

       // bpmn输入流

       InputStream inputStream_bpmn = this

              .getClass()

              .getClassLoader()

              .getResourceAsStream(

                      "cn/itcast/activiti/first/diagram/purchasing/purchasingflow01.bpmn");

       // 图片输入流

       InputStream inputStream_png = this

              .getClass()

              .getClassLoader()

              .getResourceAsStream(

                      "cn/itcast/activiti/first/diagram/purchasing/purchasingflow01.png");

       // 流程部署对象

       Deployment deployment = repositoryService.createDeployment()

              .addInputStream("purchasingflow01.bpmn", inputStream_bpmn)

              .addInputStream("purchasingflow01.png", inputStream_png)

              .deploy();

       System.out.println("流程部署id：" + deployment.getId());

       System.out.println("流程部署名称：" + deployment.getName());

    }

执行此操作后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库。

7.2.2     压缩包部署方式

将purchasingflow01.bpmn和purchasingflow01.png压缩成zip包。

@Test

    public void deployProcessByZip() {

       // 定义zip输入流

       InputStream inputStream = this

              .getClass()

              .getClassLoader()

              .getResourceAsStream(

                      "cn/itcast/activiti/first/diagram/purchasing/purchasingflow01.zip");

       ZipInputStream zipInputStream = new ZipInputStream(inputStream);

       // 获取repositoryService

       RepositoryService repositoryService = processEngine

              .getRepositoryService();

       // 流程部署

       Deployment deployment = repositoryService.createDeployment()//

              .addZipInputStream(zipInputStream)//

              .deploy();

       System.out.println("流程部署id：" + deployment.getId());

       System.out.println("流程部署名称：" + deployment.getName());

    }

执行此操作后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库。

7.2.3     操作数据表

流程定义部署后操作activiti数据表如下：

SELECT * FROM act_re_deployment #流程定义部署表，记录流程部署信息

SELECT * FROM act_re_procdef #流程定义表，记录流程定义信息

SELECT * FROM act_ge_bytearray #资源表

说明：

act_re_deployment和act_re_procdef一对多关系，一次部署在流程部署表生成一条记录，但一次部署可以部署多个流程定义，每个流程定义在流程定义表生成一条记录。每一个流程定义在act_ge_bytearray会存在两个资源记录，bpmn和png。

建议：一次部署一个流程，这样部署表和流程定义表是一对一关系，方便读取流程部署及流程定义信息。

7.3 流程定义查询

查询部署的流程定义。

// 流程定义查询

   @Test

    public void queryProceccDefinition() {

       // 流程定义key

       String processDefinitionKey = "purchasingflow01";

       // 获取repositoryService

       RepositoryService repositoryService = processEngine

              .getRepositoryService();

       // 查询流程定义

       ProcessDefinitionQuery processDefinitionQuery = repositoryService

              .createProcessDefinitionQuery();

       //遍历查询结果

       List<ProcessDefinition> list = processDefinitionQuery

              .processDefinitionKey(processDefinitionKey)

              .orderByProcessDefinitionVersion().desc().list();

       for (ProcessDefinition processDefinition : list) {

           System.out.println("------------------------");

           System.out.println("流程部署id：" + processDefinition.getDeploymentId());

           System.out.println("流程定义id：" + processDefinition.getId());

           System.out.println("流程定义名称：" + processDefinition.getName());

           System.out.println("流程定义key：" + processDefinition.getKey());

           System.out.println("流程定义版本：" + processDefinition.getVersion());

       }



    }

7.4 流程定义删除

删除已经部署成功的流程定义。

public void deleteDeployment() {

      // 流程部署id

      String deploymentId = "8801";

      // 通过流程引擎获取repositoryService

      RepositoryService repositoryService = processEngine

            .getRepositoryService();

      //删除流程定义，如果该流程定义已有流程实例启动则删除时出错

      repositoryService.deleteDeployment(deploymentId);

      //设置true 级联删除流程定义，即使该流程有流程实例启动也可以删除，设置为false非级别删除方式，如果流程

      //repositoryService.deleteDeployment(deploymentId, true);

   }

说明：

1)        使用repositoryService删除流程定义

2)        如果该流程定义下没有正在运行的流程，则可以用普通删除。

3)        如果该流程定义下存在已经运行的流程，使用普通删除报错，可用级联删除方法将流程及相关记录全部删除。项目开发中使用级联删除的情况比较多，删除操作一般只开放给超级管理员使用。

7.5 流程定义资源查询

7.5.1     方式1

通过流程定义对象获取流程定义资源，获取bpmn和png。

@Test

   public void getProcessResources() throws IOException {



      // 流程定义id

      String processDefinitionId = "";

      // 获取repositoryService

      RepositoryService repositoryService = processEngine

            .getRepositoryService();

      // 流程定义对象

      ProcessDefinition processDefinition = repositoryService

            .createProcessDefinitionQuery()

            .processDefinitionId(processDefinitionId).singleResult();

      //获取bpmn

      String resource_bpmn = processDefinition.getResourceName();

      //获取png

      String resource_png = processDefinition.getDiagramResourceName();



      // 资源信息

      System.out.println("bpmn：" + resource_bpmn);

      System.out.println("png：" + resource_png);



      File file_png = new File("d:/purchasingflow01.png");

      File file_bpmn = new File("d:/purchasingflow01.bpmn");



      // 输出bpmn

      InputStream resourceAsStream = null;

      resourceAsStream = repositoryService.getResourceAsStream(

            processDefinition.getDeploymentId(), resource_bpmn);



      FileOutputStream fileOutputStream = new FileOutputStream(file_bpmn);

      byte[] b = new byte[1024];

      int len = -1;

      while ((len = resourceAsStream.read(b, 0, 1024)) != -1) {

         fileOutputStream.write(b, 0, len);

      }



      // 输出图片

      resourceAsStream = repositoryService.getResourceAsStream(

            processDefinition.getDeploymentId(), resource_png);



      fileOutputStream = new FileOutputStream(file_png);

      // byte[] b = new byte[1024];

      // int len = -1;

      while ((len = resourceAsStream.read(b, 0, 1024)) != -1) {

         fileOutputStream.write(b, 0, len);

      }



   }

7.5.2     方式2

通过查询流程部署信息获取流程定义资源。

// 获取流程定义图片资源

   @Test

   public void getProcessResources() throws IOException {

      //流程部署id

      String deploymentId = "9001";

      // 通过流程引擎获取repositoryService

      RepositoryService repositoryService = processEngine

            .getRepositoryService();

      //读取资源名称

      List<String> resources = repositoryService.getDeploymentResourceNames(deploymentId);

      String resource_image = null;

      //获取图片

      for(String resource_name :resources){

         if(resource_name.indexOf(".png")>=0){

            resource_image = resource_name;

         }

      }

      //图片输入流

      InputStream inputStream = repositoryService.getResourceAsStream(deploymentId, resource_image);



      File exportFile = new File("d:/purchasingflow.png");



      FileOutputStream fileOutputStream = new FileOutputStream(exportFile);

      byte[] buffer = new byte[1024];

      int len = -1;

      //输出图片

      while((len = inputStream.read(buffer))!=-1){

         fileOutputStream.write(buffer, 0, len);

      }

      inputStream.close();

      fileOutputStream.close();

   }

说明：

1)        deploymentId为流程部署ID

2)        resource_name为act_ge_bytearray表中NAME_列的值

3)        使用repositoryService的getDeploymentResourceNames方法可以获取指定部署下得所有文件的名称

4)        使用repositoryService的getResourceAsStream方法传入部署ID和资源图片名称可以获取部署下指定名称文件的输入流

5)        最后的将输入流中的图片资源进行输出。

---

点关注，不迷路

文章每周持续更新，可以微信搜索「 十分钟学编程 」第一时间阅读和催更，如果这个文章写得还不错，觉得有点东西的话 ~求点赞👍 求关注❤️ 求分享❤️
各位的支持和认可，就是我创作的最大动力，我们下篇文章见！
