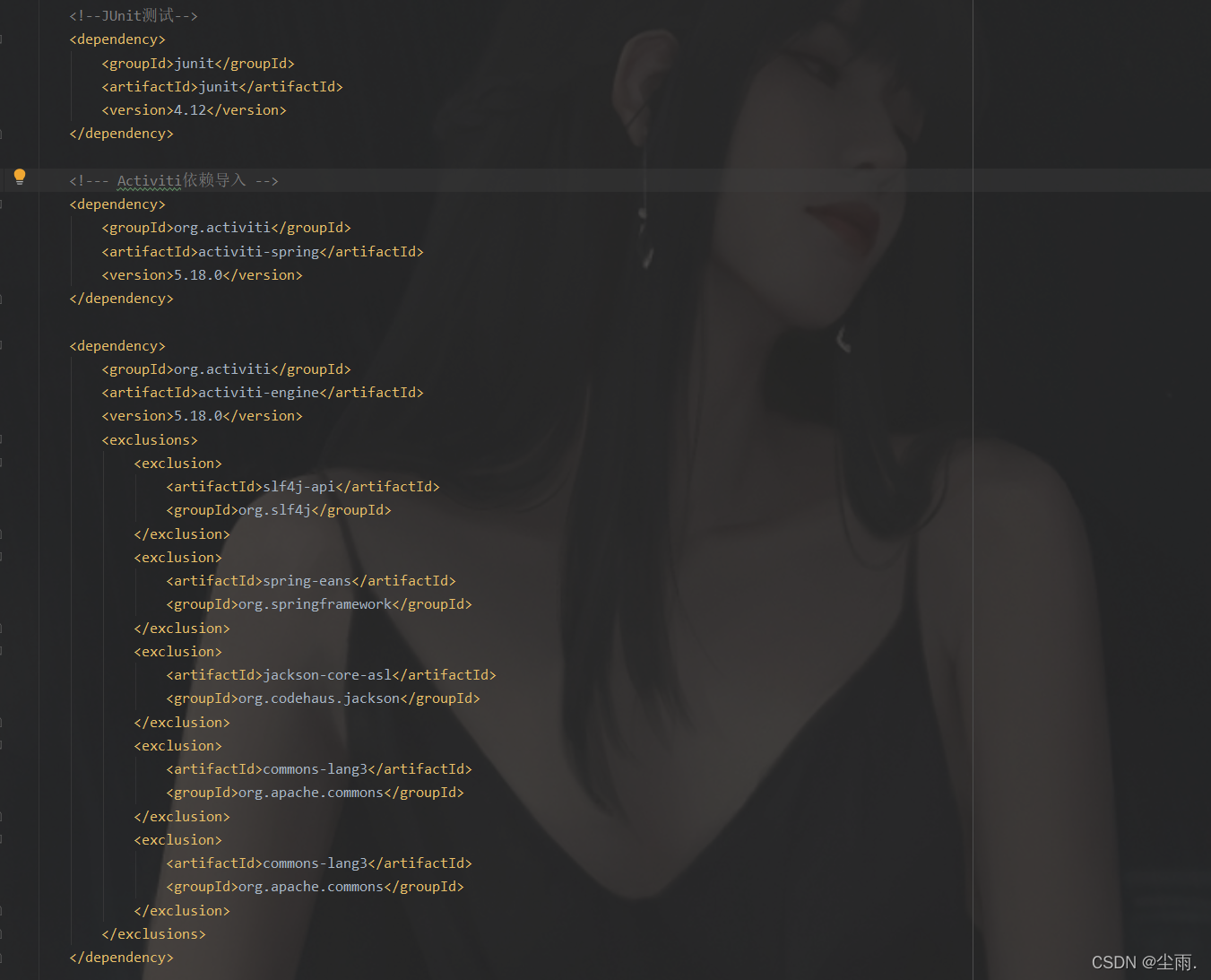

一、引入相关依赖

在这里插入图片描述

二、创建Activiti工作流并导出流程图图片

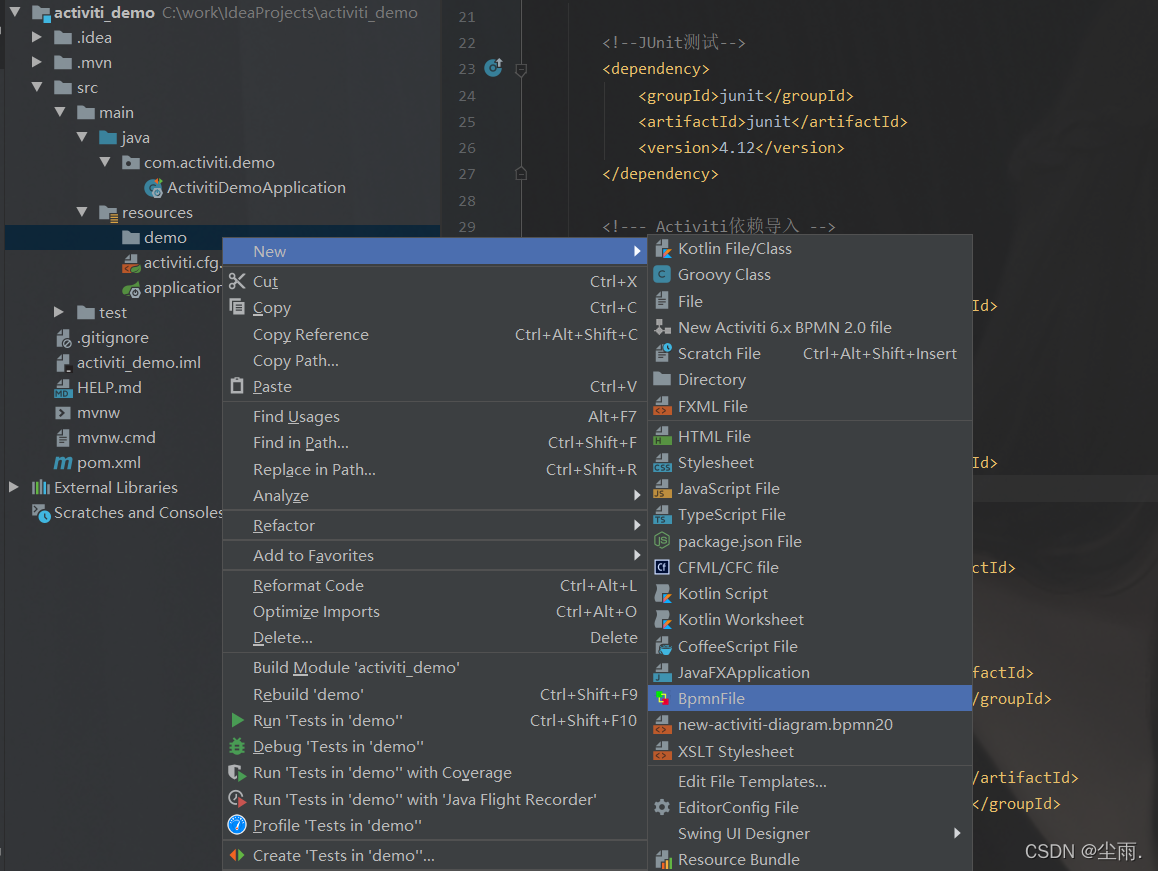

2.1、重启idea插件生效后，在resource下创建存放actiBPM文件夹，右击New选择的BpmnFile
在这里插入图片描述

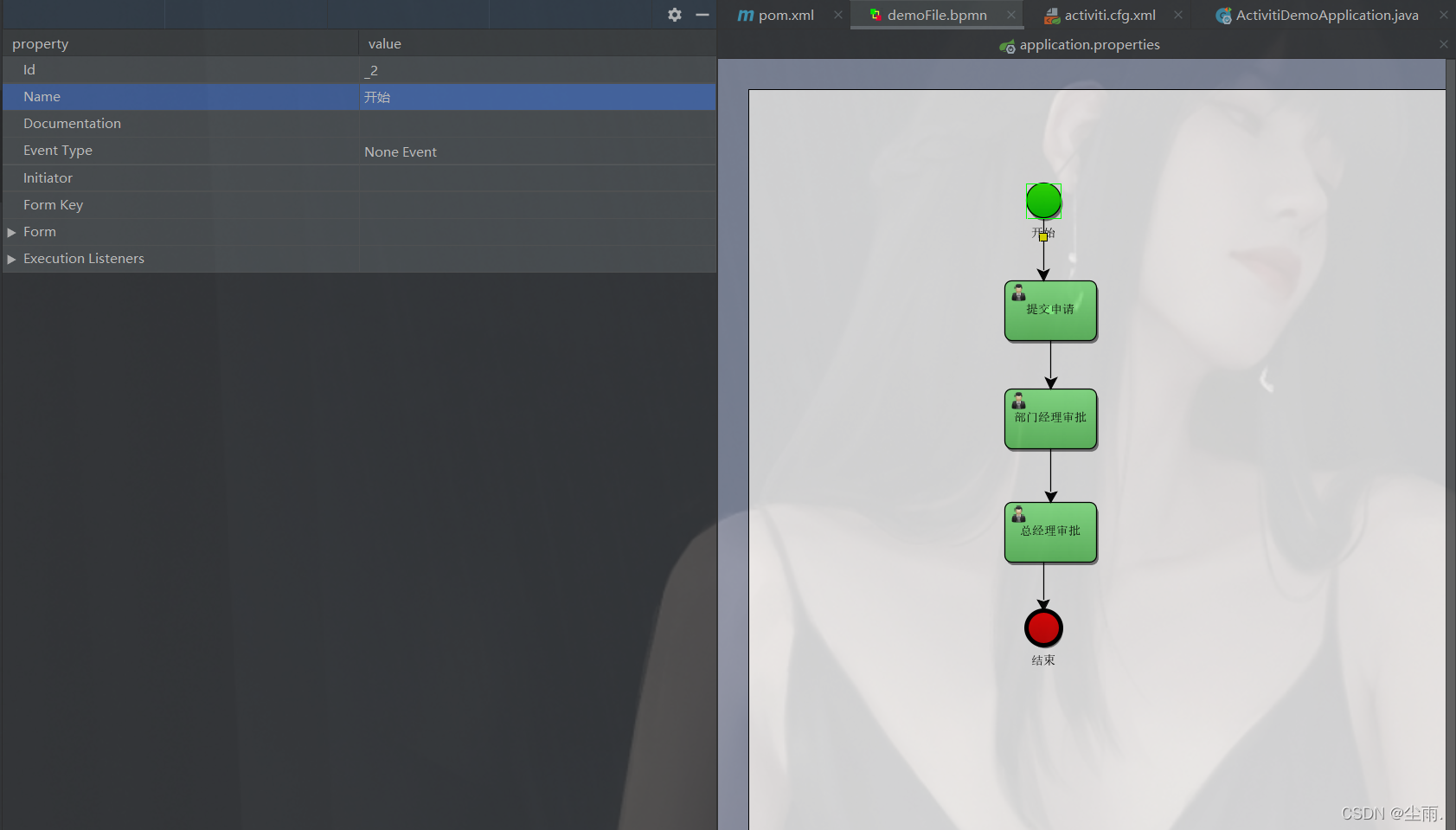

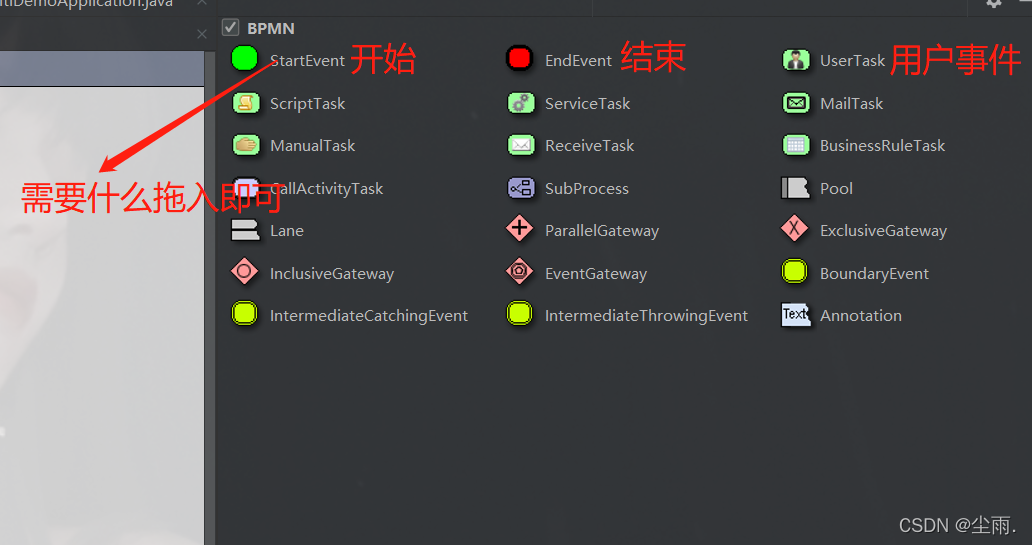

2.2、填写好名称后，绘制*.bomn文件
在这里插入图片描述
2.3、id命名规范: 要以字母或下划线 () 字符开头，后接 XML 规范中允许的任意字母、数字、重音字符、变音符号、句点 (.)、连字符 (-) 和下划线 () 的组合。
否则》》》（报org.activiti.bpmn.exceptions.XMLException: cvc-datatype-valid.1.2.1: ‘’ 不是 ‘NCName’ 异常）

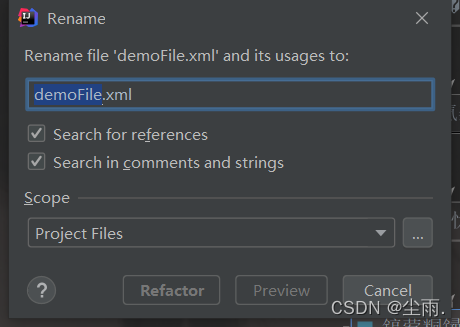

2.4、接着修改后缀为xml
在这里插入图片描述

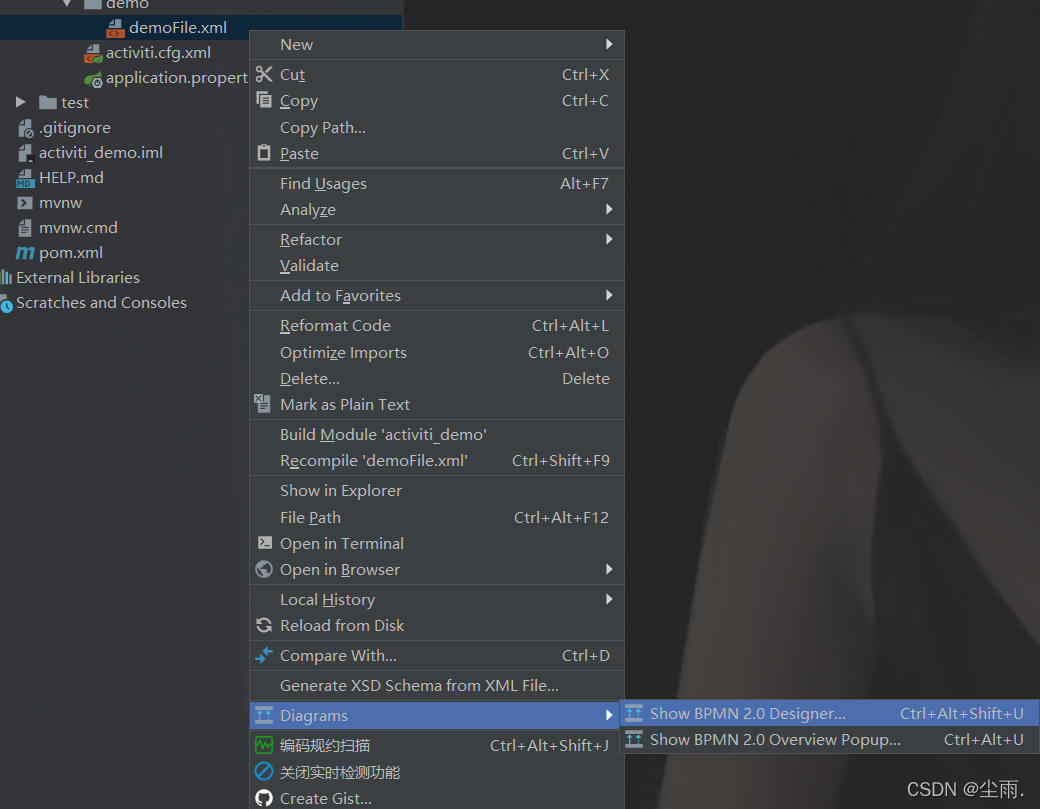

2.5、右键该文件，Diag—>Show BPMN 2.0 Desi…

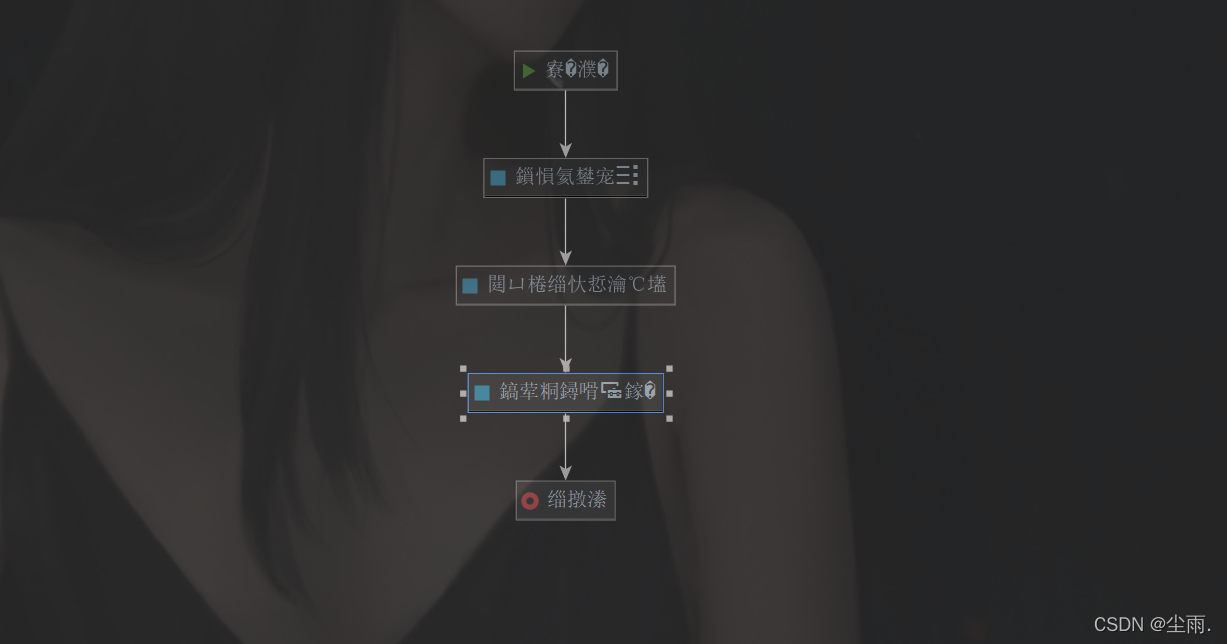

2.6、点击后产生的是乱码文件，如下图所示：

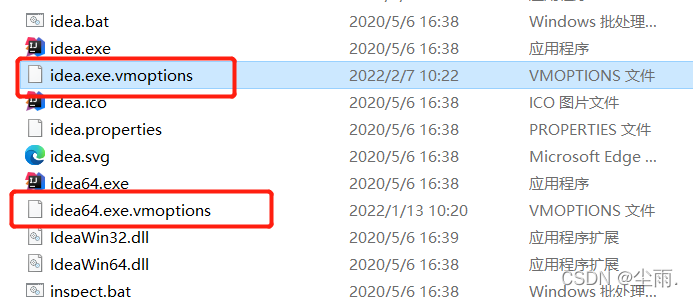

解决方式：找到idea的安装目录

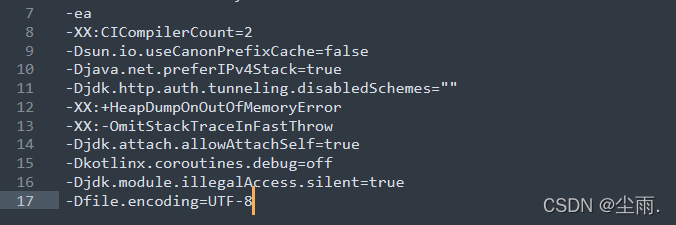

编辑新增：-Dfile.encoding=UTF-8 重启idea

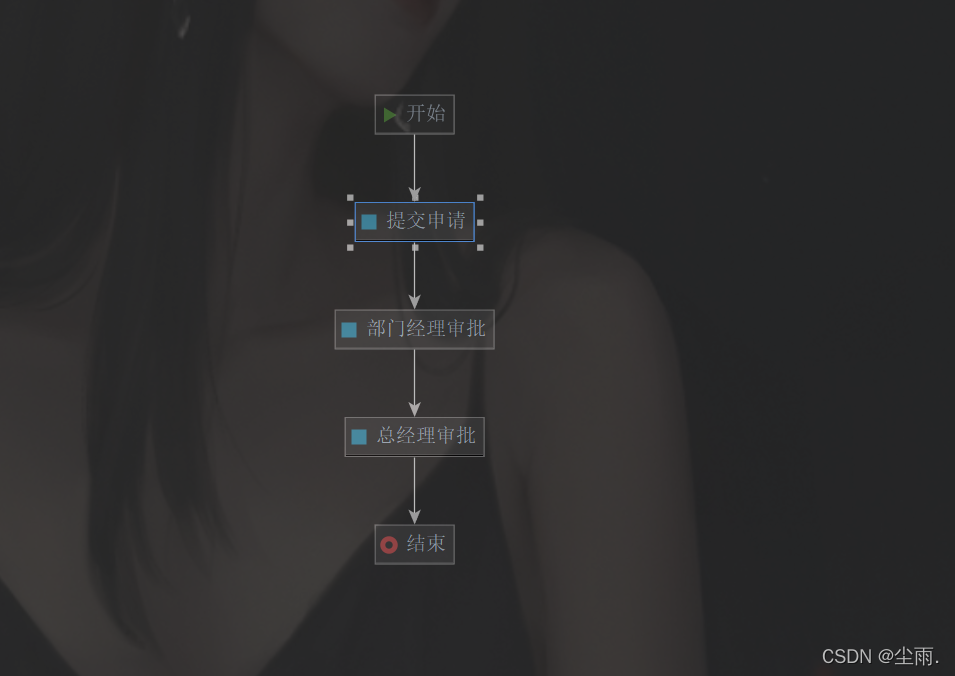

2.7、重启后再次执行2.5：

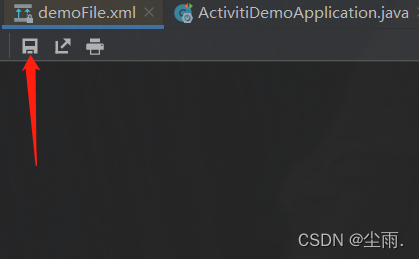

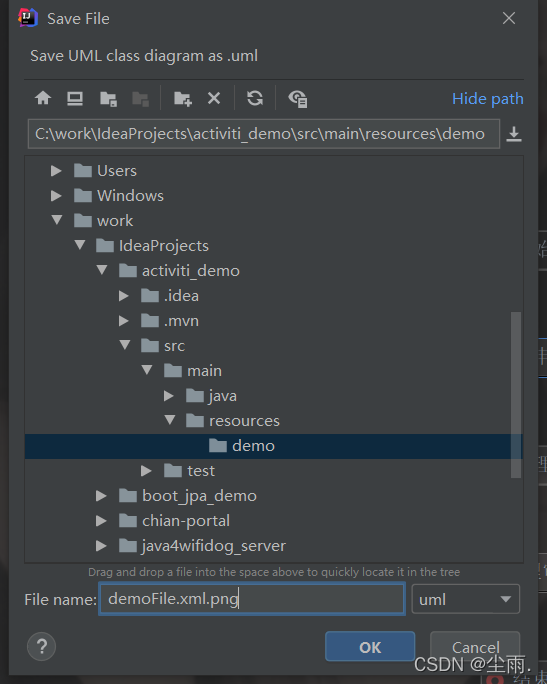

2.8、导出图片，后缀名自己更改为.png，如果没有这个图标可以ctrl+shift+alt+u
在这里插入图片描述选择保存的位置以及名称
至此，绘制并生成png流程结束

三、建立数据库，生成表及开始部署流程

新建BPMN文件（同上文操作一致）

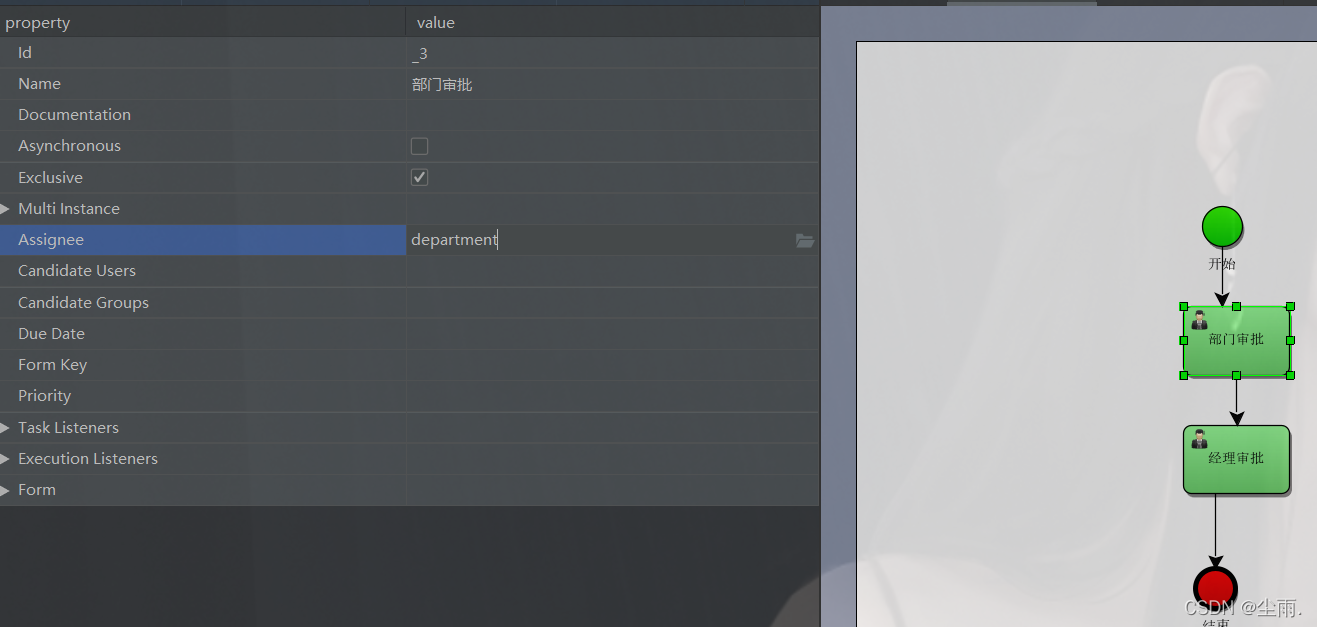

点击UserTask更改对应元素的name和assignee，Id，如下图：
在这里插入图片描述

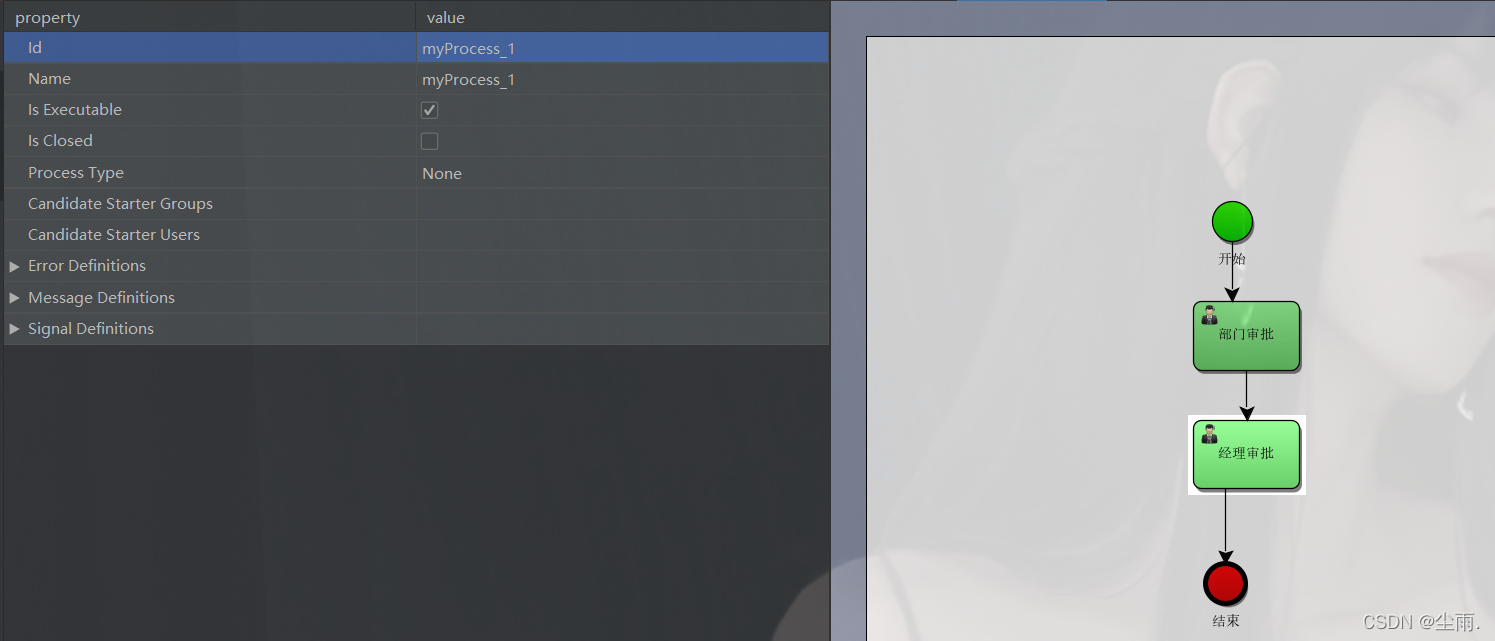

点击空白处更改对应元素的name和Id，如下图：

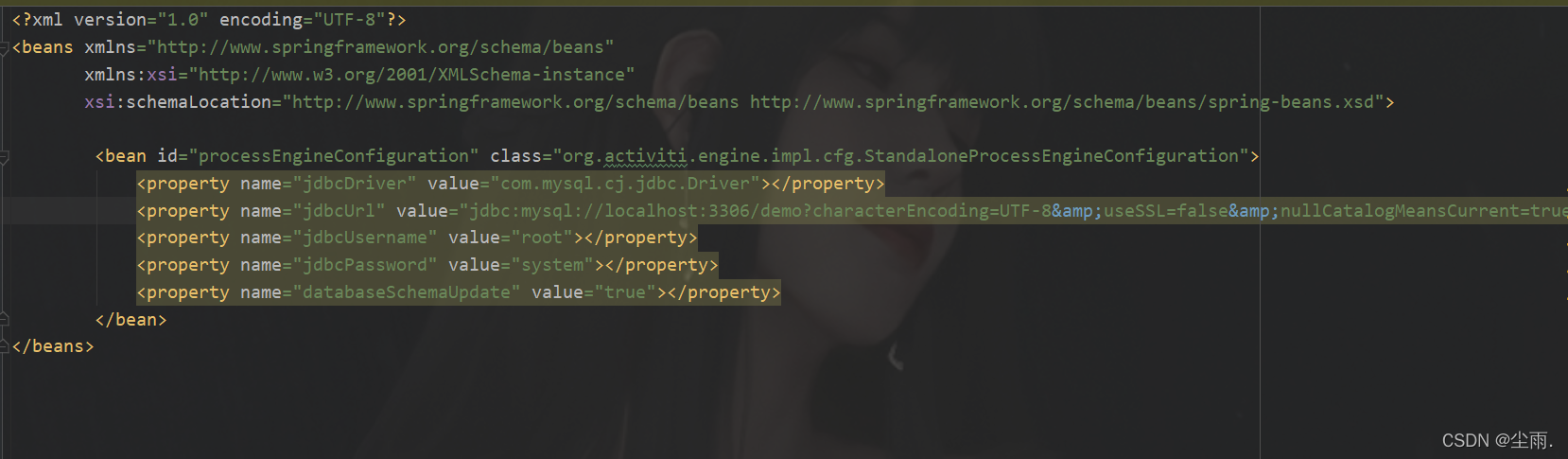

3.1、建一个activiti.cfg.xml在resource下面
在这里插入图片描述

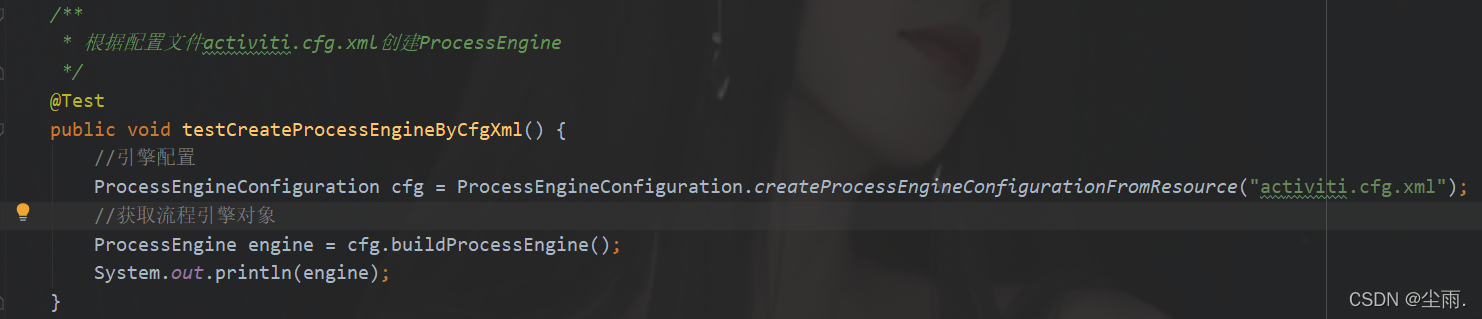

3.2、创建一个Java类用来生成表

/**
 * 根据配置文件activiti.cfg.xml创建ProcessEngine
 */
@Test
public void testCreateProcessEngineByCfgXml() {
    //引擎配置
    ProcessEngineConfiguration cfg = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
    //获取流程引擎对象
    ProcessEngine engine = cfg.buildProcessEngine();
    System.out.println(engine);
}

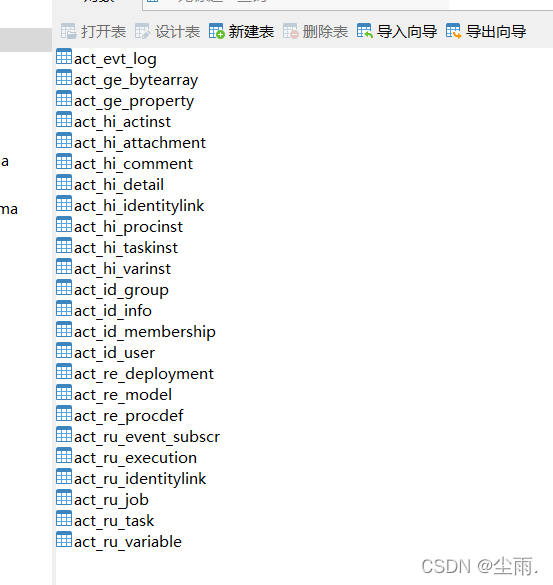

运行这个类之后数据库里面会生成24张表， 23-25张表都是有可能的，我这里是生成了24张表，多了一张act_evt_log，事件处理日志表。最主要的还是那23张表

在这里插入图片描述

特别注意:我在创建表的时候，遇到几个问题，特别记录一下，避免踩坑

3.2.1、我的是springboot + maven + mysql的项目，在构建项目之初，自动引入的mysql版本为5.1.47,而我本地mysql版本是8.0.27,创建表的时候一直报：java.sql.SQLException: Unable to load authentication plugin ‘caching_sha2_password
解决方式可参考：https://blog.youkuaiyun.com/w605283073/article/details/88096598

3.2.2、MySQL5和MySQL8的driver是不一样的,根据自己使用的版本选择
mysql5：com.mysql.jdbc.Driver
mysql8：com.mysql.cj.jdbc.Driver

补充一点:在解决自己问题的同时，偶然看到一篇博客，说是在他集成的时候，报了一个Table ‘activiti.act_ge_property’ doesn’t exist的一个问题，防患于未然我也加上了
参考来源：https://www.jianshu.com/p/6f054dc46fdf

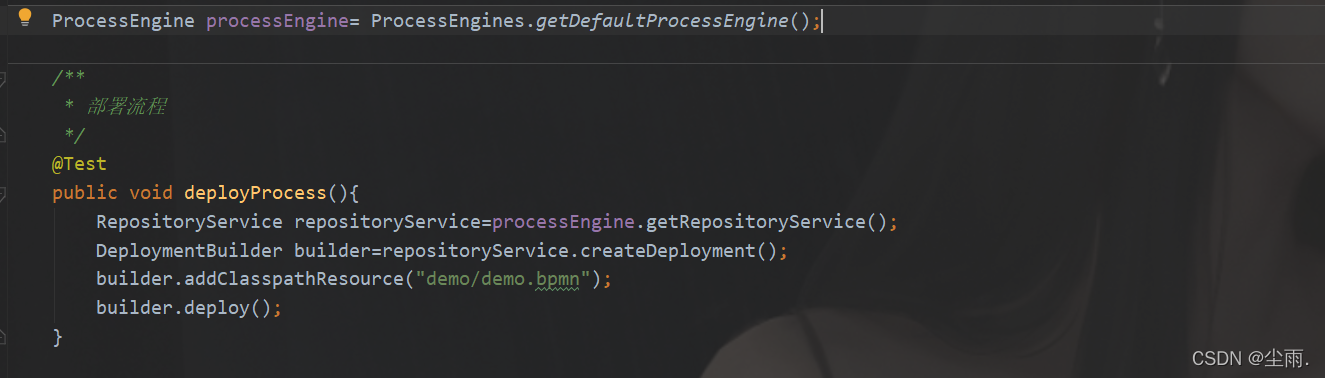

3.3、部署流程
创建流程执行完成后，成功生成数据库表，执行部署流程
在这里插入图片描述

@Test
public void deployProcess(){
RepositoryService repositoryService=processEngine.getRepositoryService();
DeploymentBuilder builder=repositoryService.createDeployment();
builder.addClasspathResource("demo/demo.bpmn");
builder.deploy();
}

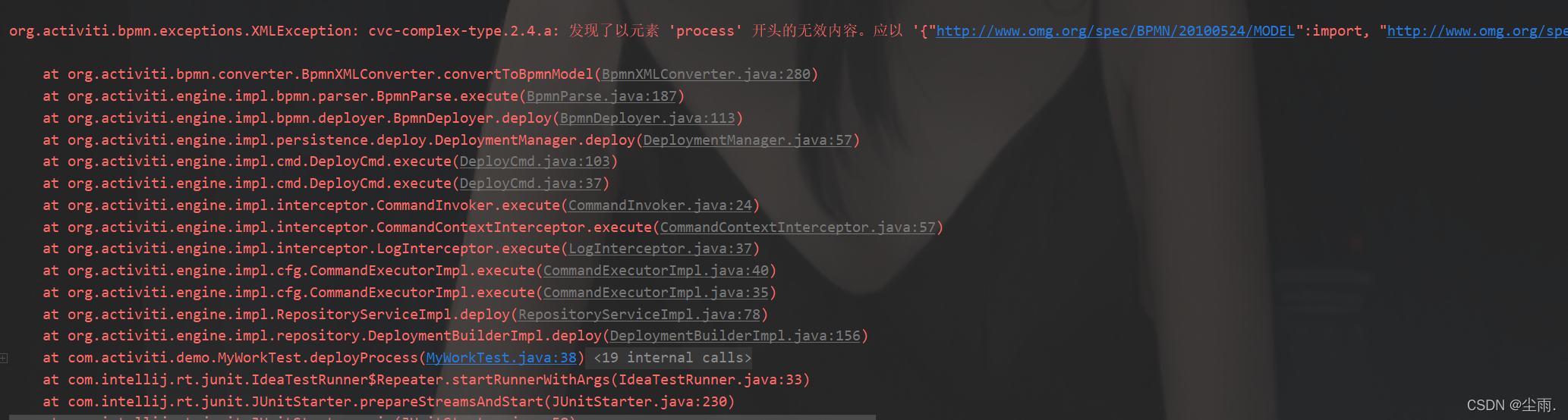

部署流程问题记录：在执行时，会报一个错，如下图：
在这里插入图片描述
解决方式：翻阅资料文献，需加入disableSchemaValidation() 禁止校验文件就可以了

部署成功后可在act_re_procdef表中看到对相应的流程信息

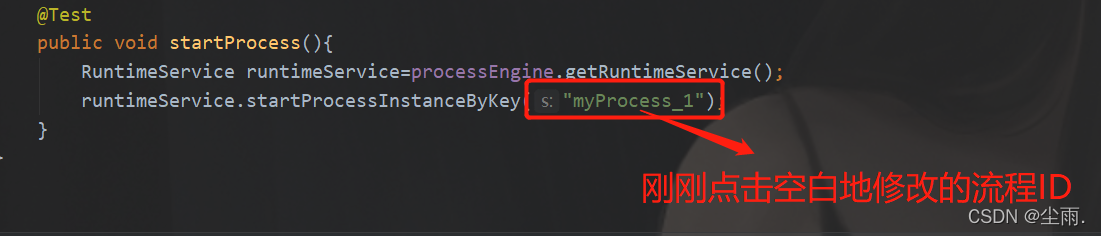

3.4、启动流程
在这里插入图片描述

@Test
public void startProcess(){
RuntimeService runtimeService=processEngine.getRuntimeService();
runtimeService.startProcessInstanceByKey("myProcess_1");
}

启动流程之后就会有相应的任务产生，存在act_ru_task表中，可以查看任务节点

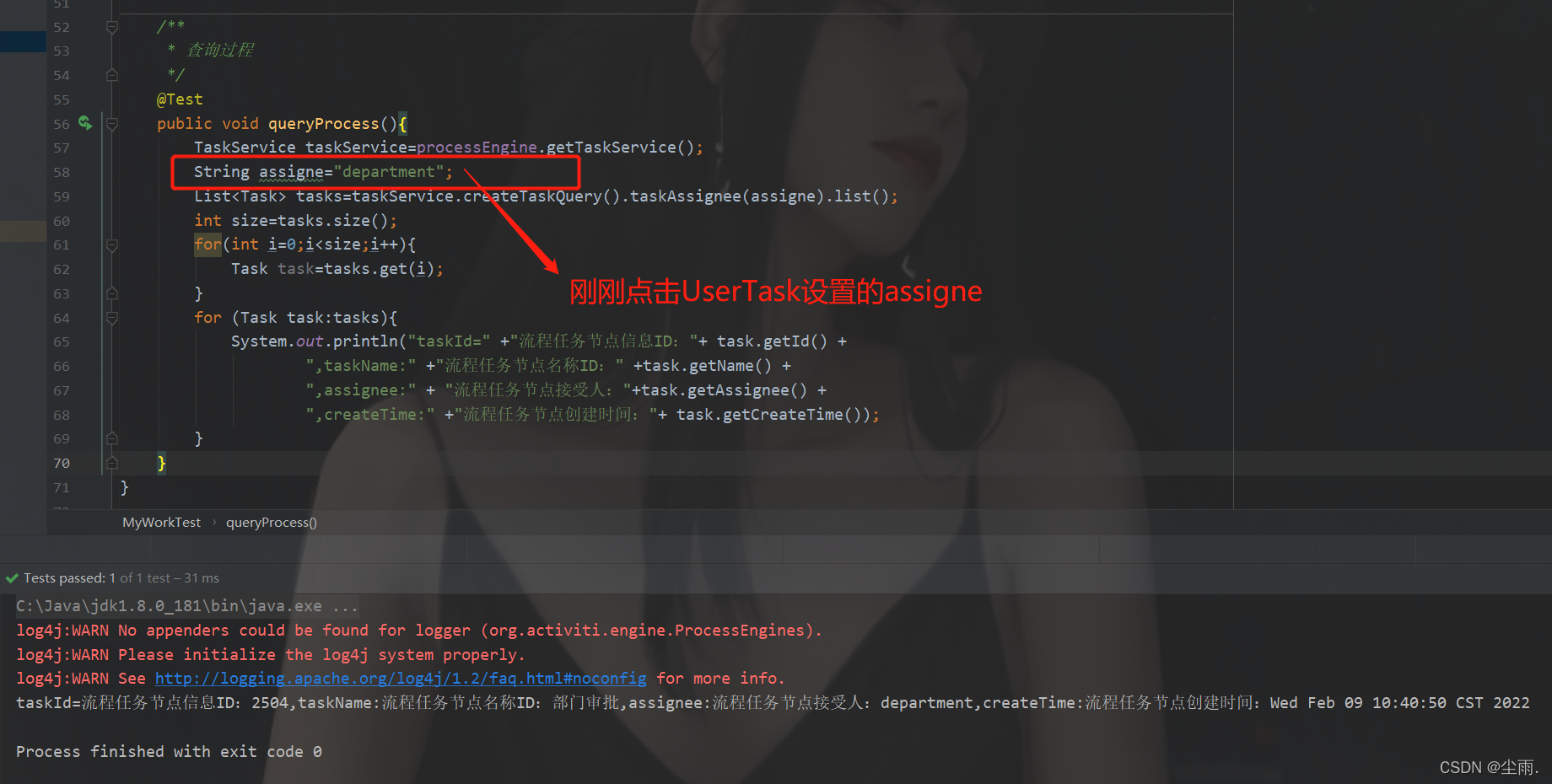

3.5、查询流程
在这里插入图片描述

ProcessEngine processEngine= ProcessEngines.getDefaultProcessEngine();
@Test
public void queryProcess(){
TaskService taskService=processEngine.getTaskService();
String assigne=“department”;
List tasks=taskService.createTaskQuery().taskAssignee(assigne).list();
int size=tasks.size();
for(int i=0;i<size;i++){
Task task=tasks.get(i);
}
for (Task task:tasks){
System.out.println(“taskId=” +“流程任务节点信息ID：”+ task.getId() +
“,taskName:” +“流程任务节点名称ID：” +task.getName() +
“,assignee:” + “流程任务节点接受人：”+task.getAssignee() +
“,createTime:” +“流程任务节点创建时间：”+ task.getCreateTime());
}
}

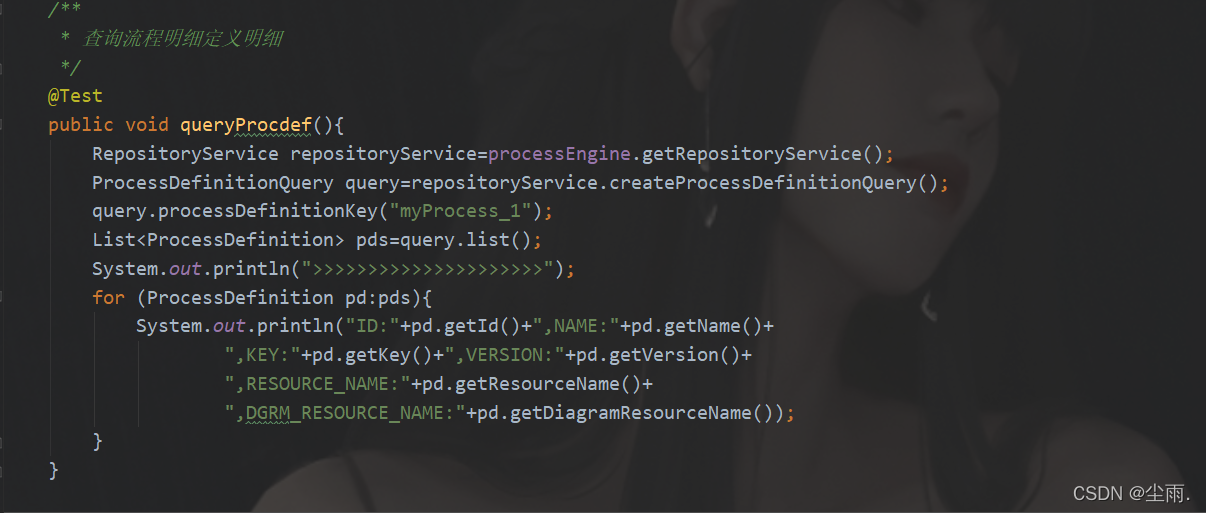

3.6、查询流程明细
在这里插入图片描述

@Test
public void queryProcdef(){
RepositoryService repositoryService=processEngine.getRepositoryService();
ProcessDefinitionQuery query=repositoryService.createProcessDefinitionQuery();
query.processDefinitionKey(“myProcess_1”);
List pds=query.list();
System.out.println(">>>>>>>>>>>>>>>>>>>>>");
for (ProcessDefinition pd:pds){
System.out.println(“ID:”+pd.getId()+",NAME:"+pd.getName()+
“,KEY:”+pd.getKey()+",VERSION:"+pd.getVersion()+
“,RESOURCE_NAME:”+pd.getResourceName()+
“,DGRM_RESOURCE_NAME:”+pd.getDiagramResourceName());
}
}

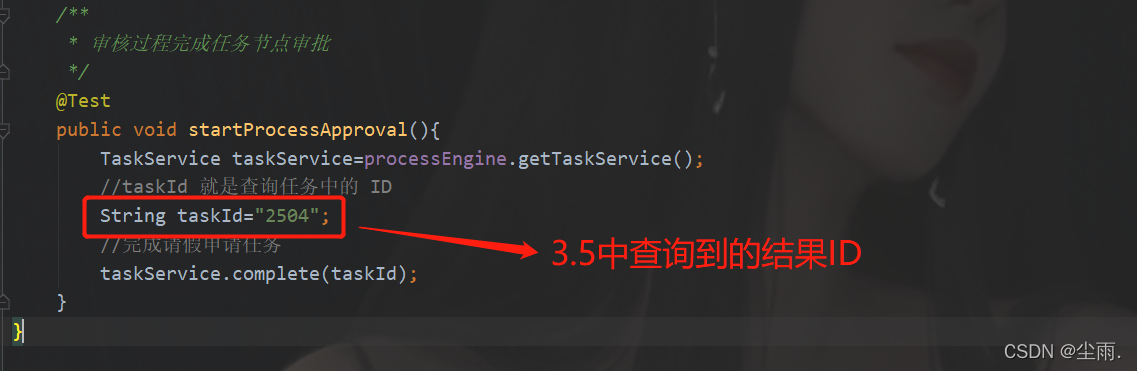

3.7、审核过程完成任务节点审批
在这里插入图片描述

@Test
public void startProcessApproval(){
TaskService taskService=processEngine.getTaskService();
//taskId 就是查询任务中的 ID
String taskId=“2504”;
//完成请假申请任务
taskService.complete(taskId);
}

3.8、流程详细步骤：
部署流程》》》》》》启动流程》》》》》》查询用户id》》》》用户完成任务》》》流程结束
