kubernetes二进制部署2之 CNI 网络组件部署

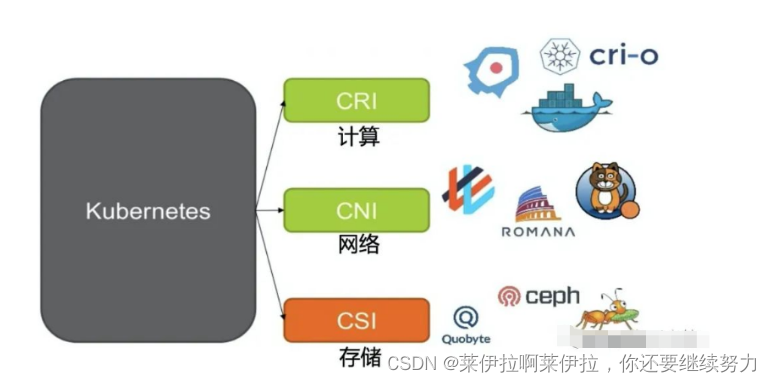

一：K8S提供三大接口

1容器运行时接口CRI

解决了什么问题？

容器镜像（带有应用程序规范的文件）必须以标准化，安全和隔离的方式启动

• 标准化，因为无论它们在何处运行，都需要标准的操作规则。
• 安全，因为你不希望任何不应该访问它的人，对它操作。
• 隔离，因为你不希望应用程序影响其他应用，或受其他应用程序的影响（例如，在同一节点的其他应用程序崩溃导致自身故障）。隔离基本上起保护作用。此外，还需要为应用程序提供资源限制，例如 CPU、存储和内存

工具

• docker
• containerd
• podman
• cri-0

2云原生网络接口CNI

云原生网络是什么

• 在现有网络之上创建一个专门用于应用程序通信的虚拟网络，称为覆盖网络( overlay network )。

解决了什么问题

• 提供一个专用的通信网络，将独立的容器彼此私下通信
• 使用软件来控制、检查和修改数据流。管理和保护容器间的连接。满足各容器之间的隔离要求
• 如果向扩展容器网络和网络策略，云原生网络的可编程性和声明性使这成为可能。

如何解决
使用Flannel、calico、cilium等工具

3云原生存储接口CSI

什么是存储

• 存储，即存放应用程序持久数据的位置，通常称为持久卷。能够轻松访问持久卷，对于应用程序可靠运行至关重要。通常，当我们说持久数据时，是指想要确保我们在应用重新启动时不会消失的任何数据。

解决了什么问题

• 要存储数据，就要需要硬件（具体来说是磁盘）。磁盘与其他任何硬件一样，都受基础结构约束。这是第一个挑战
• 第二个挑战是，存储接口。以前，每个基础架构都有自己的存储解决方案和自己的接口，这使可移植性变得非常困难。
• 第三个挑战是，现在的应用为了受益于云的弹性，必须以自动化方式配置存储。
• 云原生存储是针对这种新的云原生挑战量身定制的

如何解决的
云原生存储工具，可帮助
a）为容器提供云原生存储选项
b）标准化容器与存储提供者之间的接口
c）通过备份和还原操作提供数据保护

工具

• ceph
• nfs
• gfs
• s3

部署 flannel

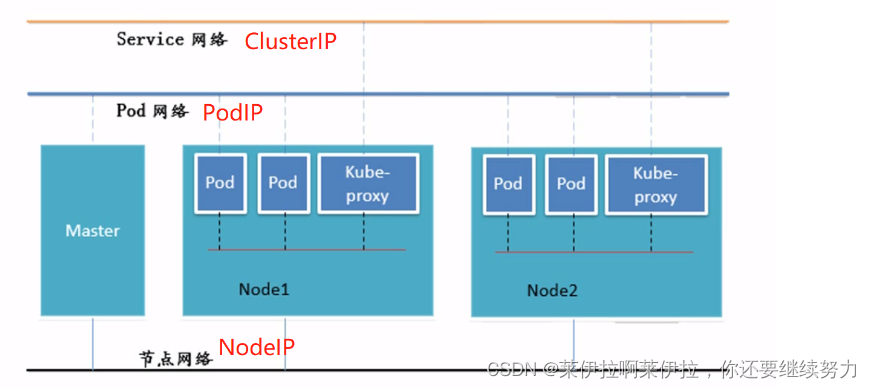

K8S 中 Pod 网络通信：

• Pod 内容器与容器之间的通信
  在同一个 Pod 内的容器（Pod 内的容器是不会跨宿主机的）共享同一个网络命令空间，相当于它们在同一台机器上一样，可以用 localhost 地址访问彼此的端口。

• 同一个 Node 内 Pod 之间的通信
  每个 Pod 都有一个真实的全局 IP 地址，同一个 Node 内的不同 Pod 之间可以直接采用对方 Pod 的 IP 地址进行通信，Pod1 与 Pod2 都是通过 Veth 连接到同一个 docker0 网桥，网段相同，所以它们之间可以直接通信。

• 不同 Node 上 Pod 之间的通信
  Pod 地址与 docker0 在同一网段，docker0 网段与宿主机网卡是两个不同的网段，且不同 Node 之间的通信只能通过宿主机的物理网卡进行。
  要想实现不同 Node 上 Pod 之间的通信，就必须想办法通过主机的物理网卡 IP 地址进行寻址和通信。因此要满足两个条件：Pod 的 IP 不能冲突；将 Pod 的 IP 和所在的 Node 的 IP 关联起来，通过这个关联让不同 Node 上 Pod 之间直接通过内网 IP 地址通信。

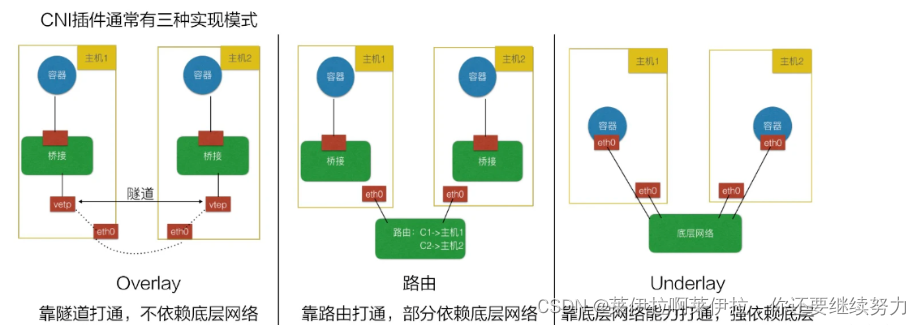

Overlay Network：

叠加网络，在二层或者三层基础网络上叠加的一种虚拟网络技术模式，该网络中的主机通过虚拟链路隧道连接起来（类似于VPN）。

VXLAN：

将源数据包封装到UDP中，并使用基础网络的IP/MAC作为外层报文头进行封装，然后在以太网上传输，到达目的地后由隧道端点解封装并将数据发送给目标地址。

Flannel:

Flannel 的功能是让集群中的不同节点主机创建的 Docker 容器都具有全集群唯一的虚拟 IP 地址。
Flannel 是 Overlay 网络的一种，也是将 TCP 源数据包封装在另一种网络包里面进行路由转发和通信，目前支持 udp、vxlan、 host-GW 3种数据转发方式。

Flannel udp 模式的工作原理：

数据从 node01 上 Pod 的源容器中发出后，经由所在主机的 docker0 虚拟网卡转发到 flannel.1 虚拟网卡，flanneld 服务监听在 flannel.1 虚拟网卡的另外一端。
Flannel 通过 Etcd 服务维护了一张节点间的路由表。源主机 node01 的 flanneld 服务将原本的数据内容封装到 UDP 中后根据自己的路由表通过物理网卡投递给目的节点 node02 的 flanneld 服务，数据到达以后被解包，然后直接进入目的节点的 flannel.1 虚拟网卡，之后被转发到目的主机的 docker0 虚拟网卡，最后就像本机容器通信一样由 docker0 转发到目标容器。

ETCD 之 Flannel 提供说明:

存储管理Flannel可分配的IP地址段资源
监控 ETCD 中每个 Pod 的实际地址，并在内存中建立维护 Pod 节点路由表

由于 udp 模式是在用户态做转发，会多一次报文隧道封装，因此性能上会比在内核态做转发的 vxlan 模式差。

vxlan 模式：

vxlan 是一种overlay（虚拟隧道通信）技术，通过三层网络搭建虚拟的二层网络，跟 udp 模式具体实现不太一样:
（1）udp模式是在用户态实现的，数据会先经过tun网卡，到应用程序，应用程序再做隧道封装，再进一次内核协议栈，而vxlan是在内核当中实现的，只经过一次协议栈，在协议栈内就把vxlan包组装好
（2）udp模式的tun网卡是三层转发，使用tun是在物理网络之上构建三层网络，属于ip in udp࿰
