acl访问控制列表

ACL

作用：1访问控制列表（ACL）读取第三层，第四层包头协议，根据预先定义好的规则对包进行过滤。要么放行要么丢弃。2结合其他协议，用来匹配范围。根据通信五元素来实现具体的匹配
补充（通信四元素：源IP地址，目的IP地址，源端口，目的端口。
通信五元素：源IP地址，目的IP地址，源端口，目的端口，协议。）
工作原理：
1 访问控制列表在接口应用的方向
补充（出：已经过路由器的处理，正离开路由器接口的数据包。入：已到达路由器接口的数据包，将被路由器处理。出口和入口的判断看数据的传输方向）
2 事先在一个接口定义好相关的规则，然后根据相关的规则去处理经过这个接口的数据包，最终结果要么放行要么丢弃。匹配规则，从第一个往下依次匹配，匹配到了即停止匹配，

华为acl分类
基本acl（2000-2999）只能匹配源IP地址
高级acl（3000-3999）可以匹配源ip，目标IP，源端口，目标端口等三层和四层的字段和协议）
二层acl （4000-4999）根据数据包的源MAC地址，目的MAC地址，802.1q优先级，二层协议类型等二层信息制定规则）
应用原则
基本acl：尽量用在近目的点
高级acl：尽量用在靠近源的地方（可以保护带宽和其他资源）
应用/匹配规则
1 一个接口的同一个方向，只能调用一个ac1
2 一个ac1里面可以有多个rule 规则，按照规则ID从小到大排序，从上往下依次执行
3 数据包一旦被某rule匹配，就不再继续向下匹配
4 用来做数据包访问控制时，所有rule都不匹配时，默认隐含放过所有（这个是华为设备，其他设备不一样，默认隐含可以自定义）

配置简单acl

配置为仅禁止pc1访问pc3

[Huawei ] acl number 2000 创建acl2000
[Huawei-ac-asic-2000] rule 5 deny source 192.168.1.1 0 拒绝源地址为192.168.1.1的流量，0代表仅此一台，5是这条规侧的序号(可不加，不加默认为递增五，如5.10.15这样
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GiqabitEthernet0/0/ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/1]traffic-filter outbound acl 2000接口出方向调用acl 2000，outbound代表出方向，inbound代表进入方
[Huawei-GigabitEthernet0/0/1]undo sh
创建如下实验环境

首先配置路由器AR1的端口号

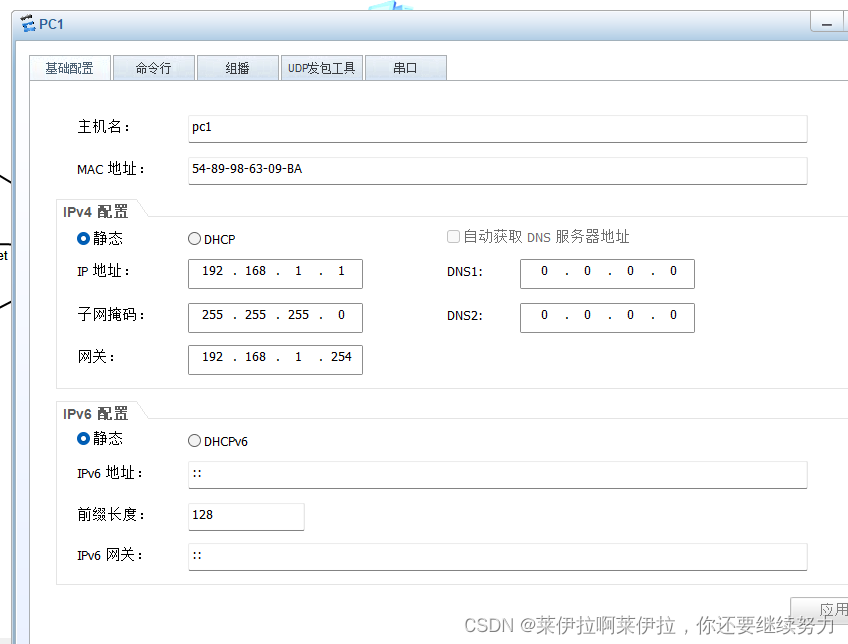

配置pc的配置以pc1为例

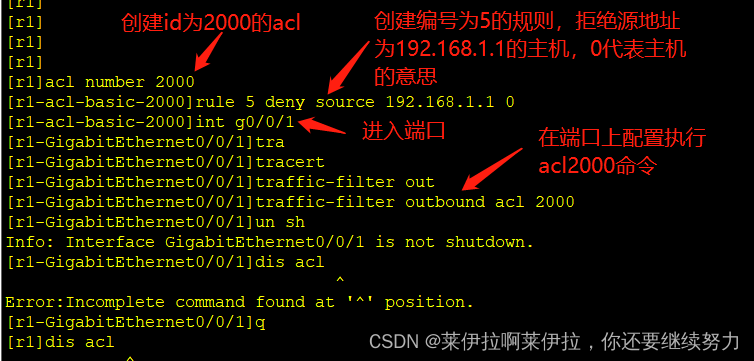

配置acl命令

ping一下pc
这里禁止pc1通过其他默认放行，所以只有pc1无法ping通，其他均可

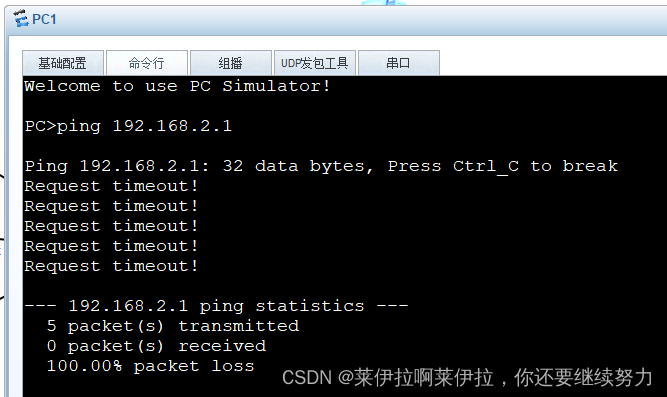

pc1
pc2

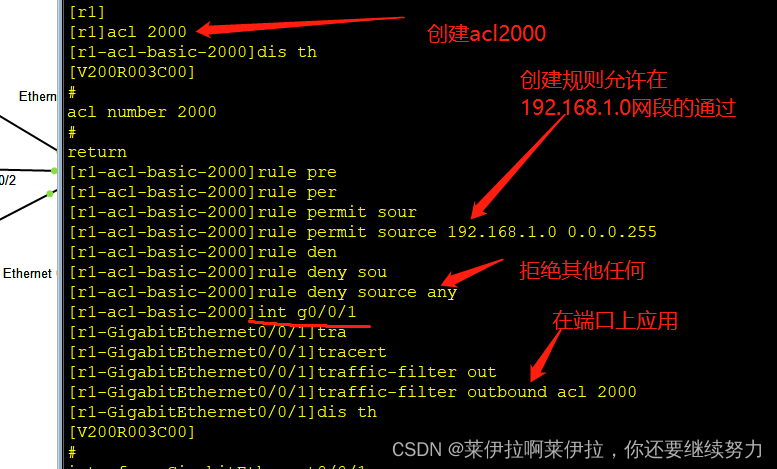

配置仅允许192.168.1.0网段访问pc3

[Huawei] acl number 2001进入 acl 2001 列表
[Huawei-acl-basic-2001] rule permit source 192.168.1.0 0.0.0.255 permit代表允许，source代表来源，掩码部分为反掩码（拓展反掩码 正常掩码以24为例11111111.11111111.11111111.00000000
反掩码即为w
00000000.00000000.00000000.11111111
即与正常掩码0与1的数字互换即为反掩码）
[Huawei-acl-basic-2001] rule deny source any 拒绝所有访问，any代表所有 0.0.0.0 255.255.255.255
或者 rule deny
[Huawei] interface GiqabitEthernet 0/0/1 进入出口接口
[Huawei-GigabitEthernet0/0/1] ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/1] traffic-filter outbound acl 2001
重启下AR1还原下配置，或者也可以进入设置acl的端口undo traffic-filter outbound 解除端口的acl应用，同时undo acl 2000删除整条acl（进入到acl2000内输入undo rule5 代表删除一条acl语句）

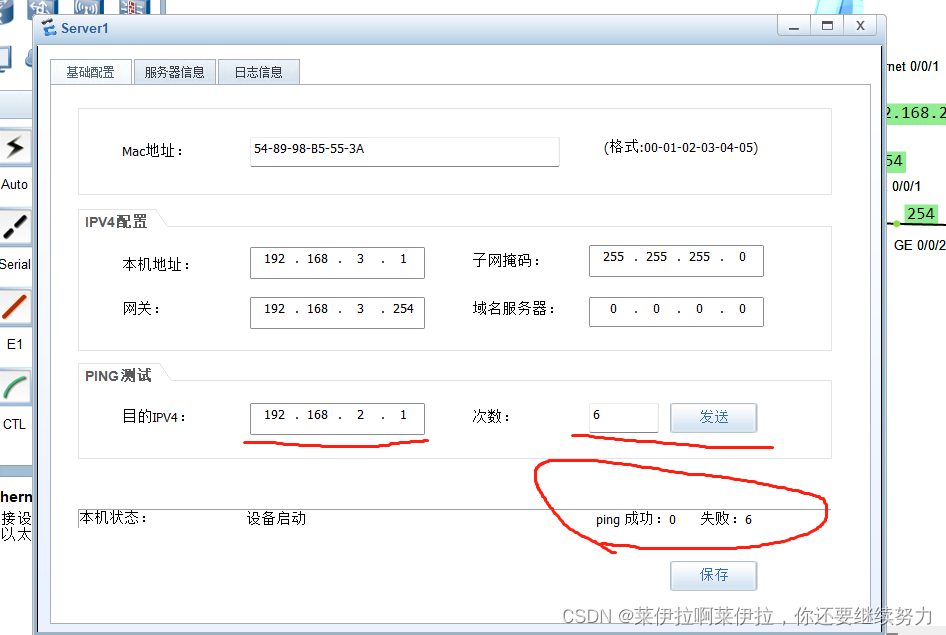

这里操作下来应该只有属于192.168.1.0网段的pc1，pc2和Client1可以访问pc3而属于192.168.3.0网段的server1不可以访问pc3

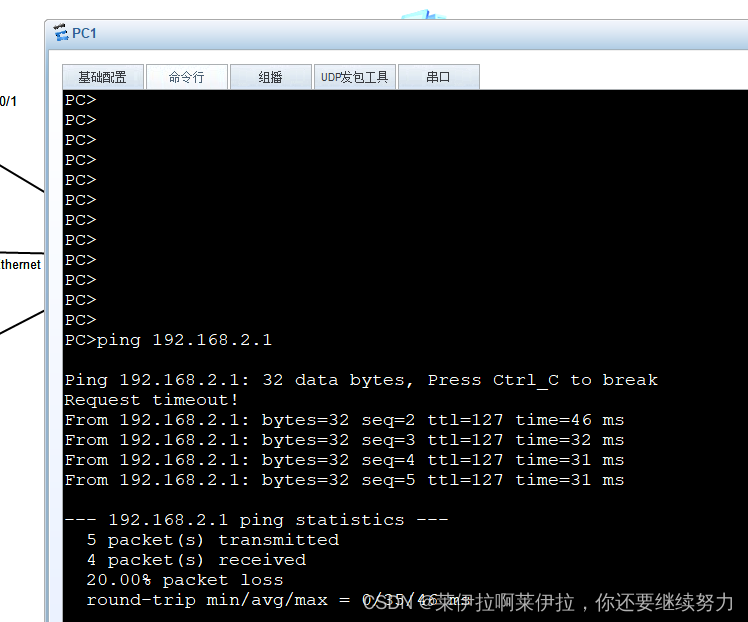

pc1

server1

拒绝192.168.1.0网段ping server1

这里ping属于协议要用高级acl编号3000到3999

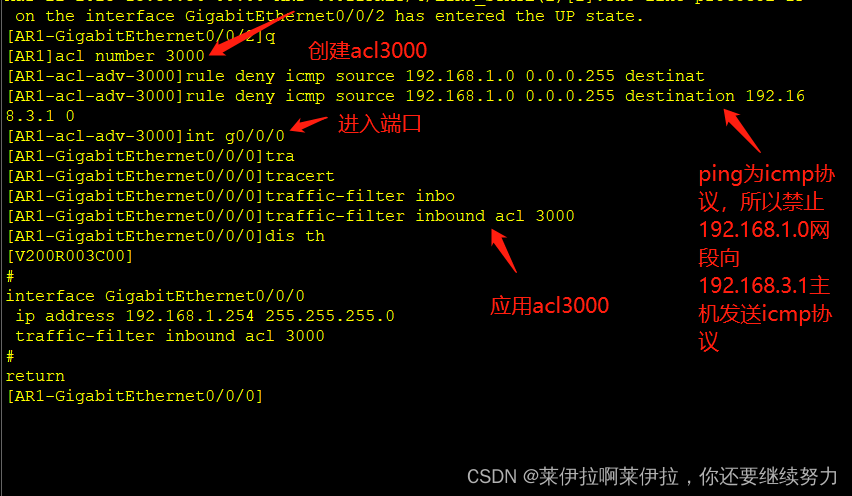

[Huawei] acl nmuber 3000 拒绝tcp为高级控制，所以3000起
[Huawei-acl-adv-3000] rule deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0 -----拒绝Ping
[Huawei] int g0/0/0
[Huawei-GigabitEthernet0/0/0] traffic-filter inbound acl 3000 ----- 在接口入方向应用

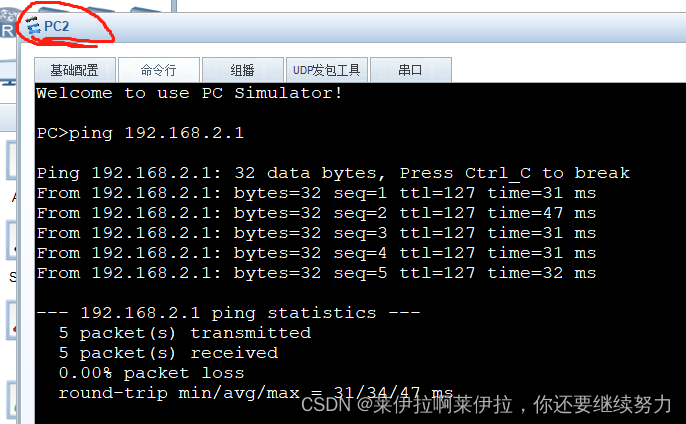

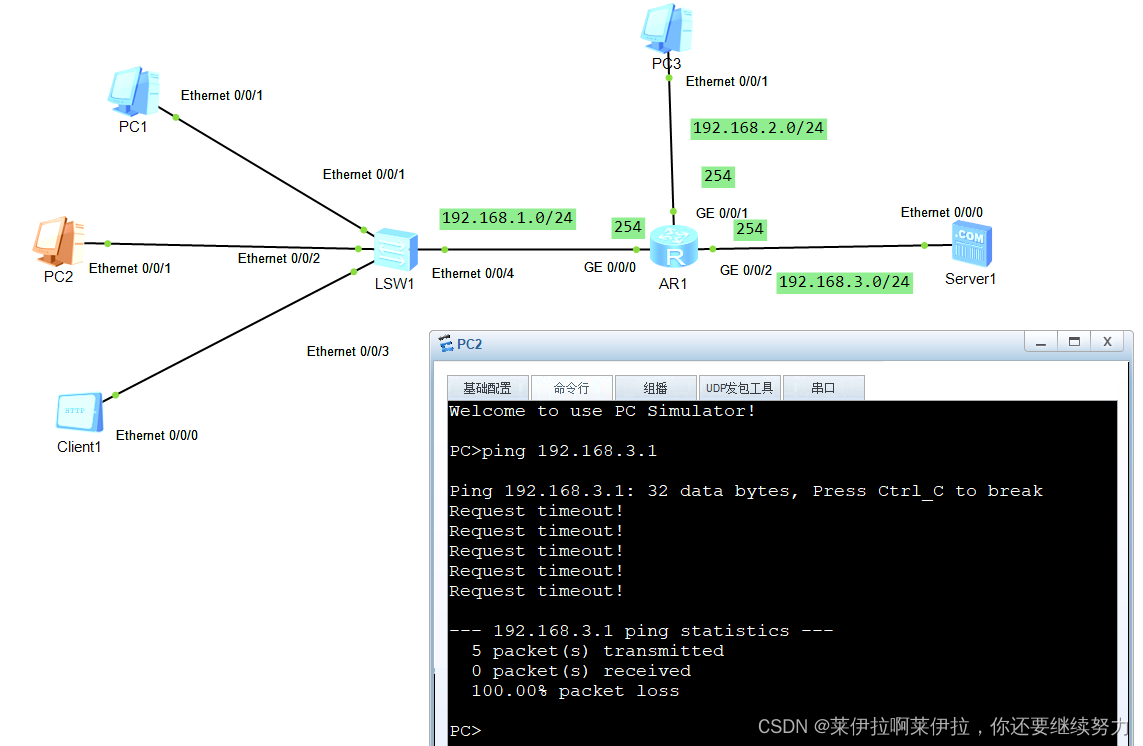

pc2属于192.168.1.0网段所以无法ping通
pc3属于192.168.2.0网段所以可以ping通

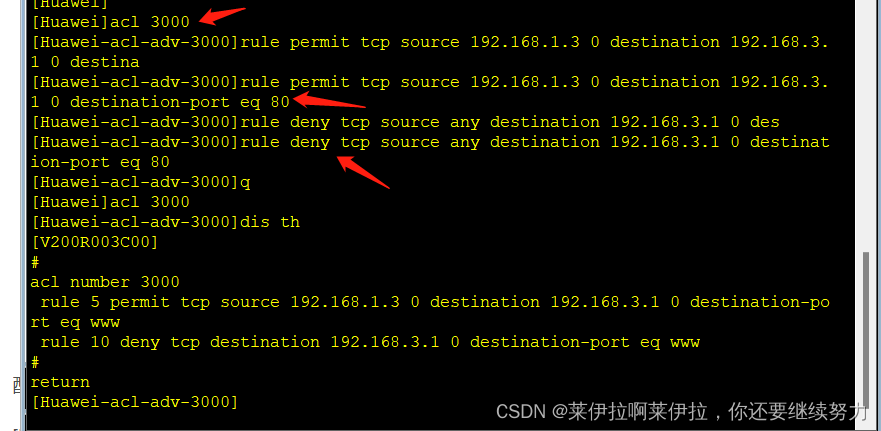

1[Huawei-acl-adv-3000] rule permit tcp source 192.168.1.3 0 destination 192.168.3.1 0 destination-port eq 80 -----destination代表目的地地址，destination-port代表目的端口号，80可用www代替，命令指允许从192.168.1.3主机向192.168.3.1主机发送端口号为80的tcp协议即http协议
2[Huawei-acl-adv-3000] rule deny tcp source any destination 192.168.3.1 0 destination-port eq 80
-------拒绝所有主机向192.168.3.1主机发送端口号为80的tcp协议
这两条命令达成了除了192.168.1.3主机可以向192.168.3.1主机发送http协议，其他主机都不行即设置白名单（允许个例拒绝所有）-----拓展黑名单（拒绝个例允许所有）

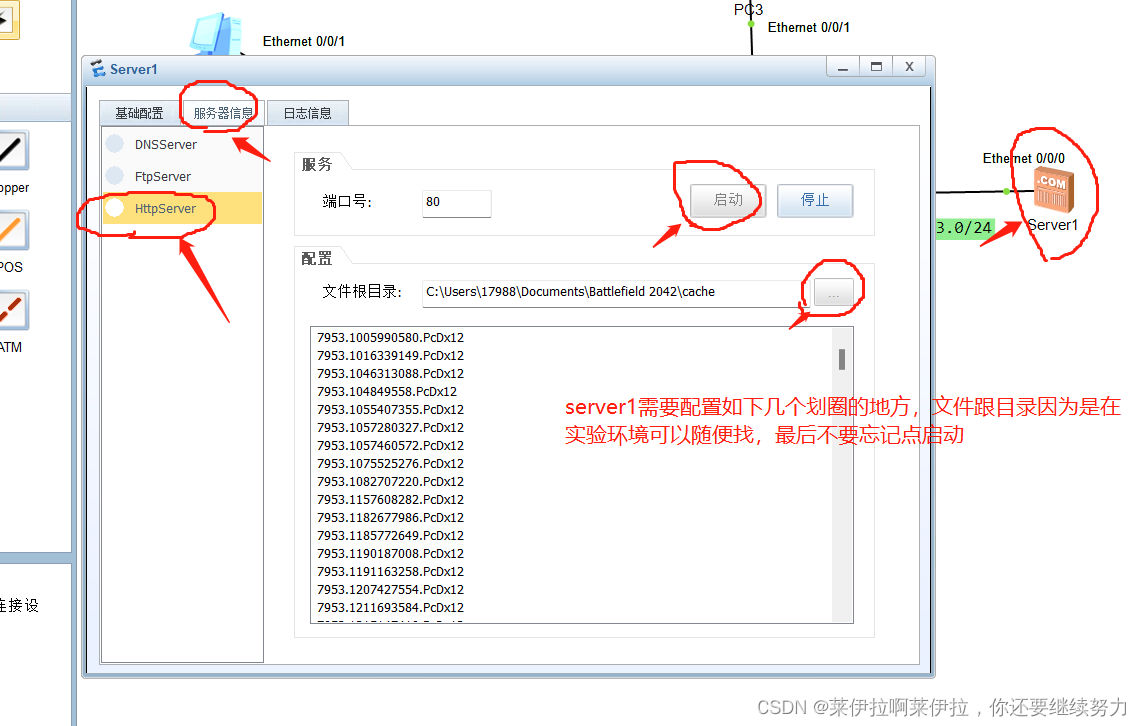

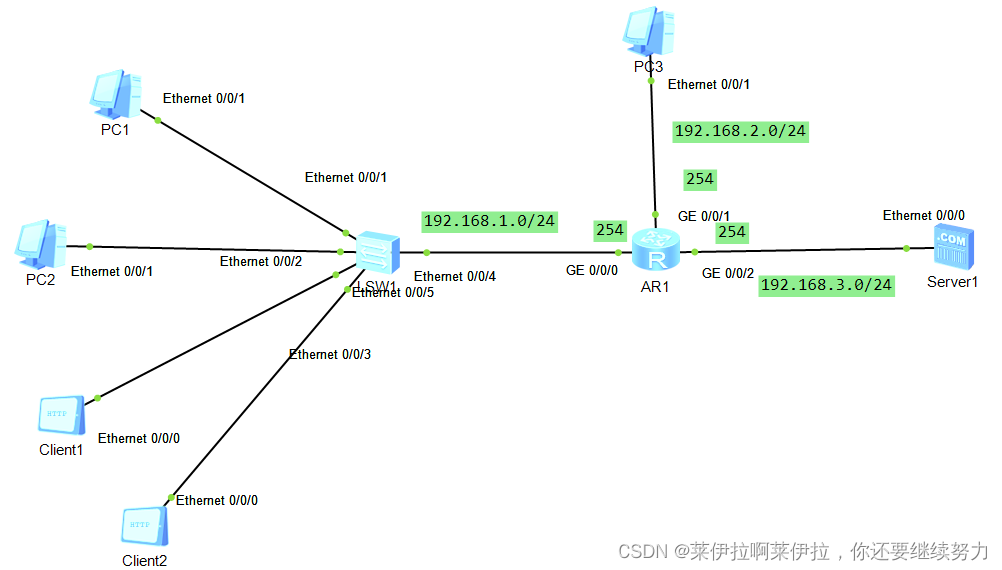

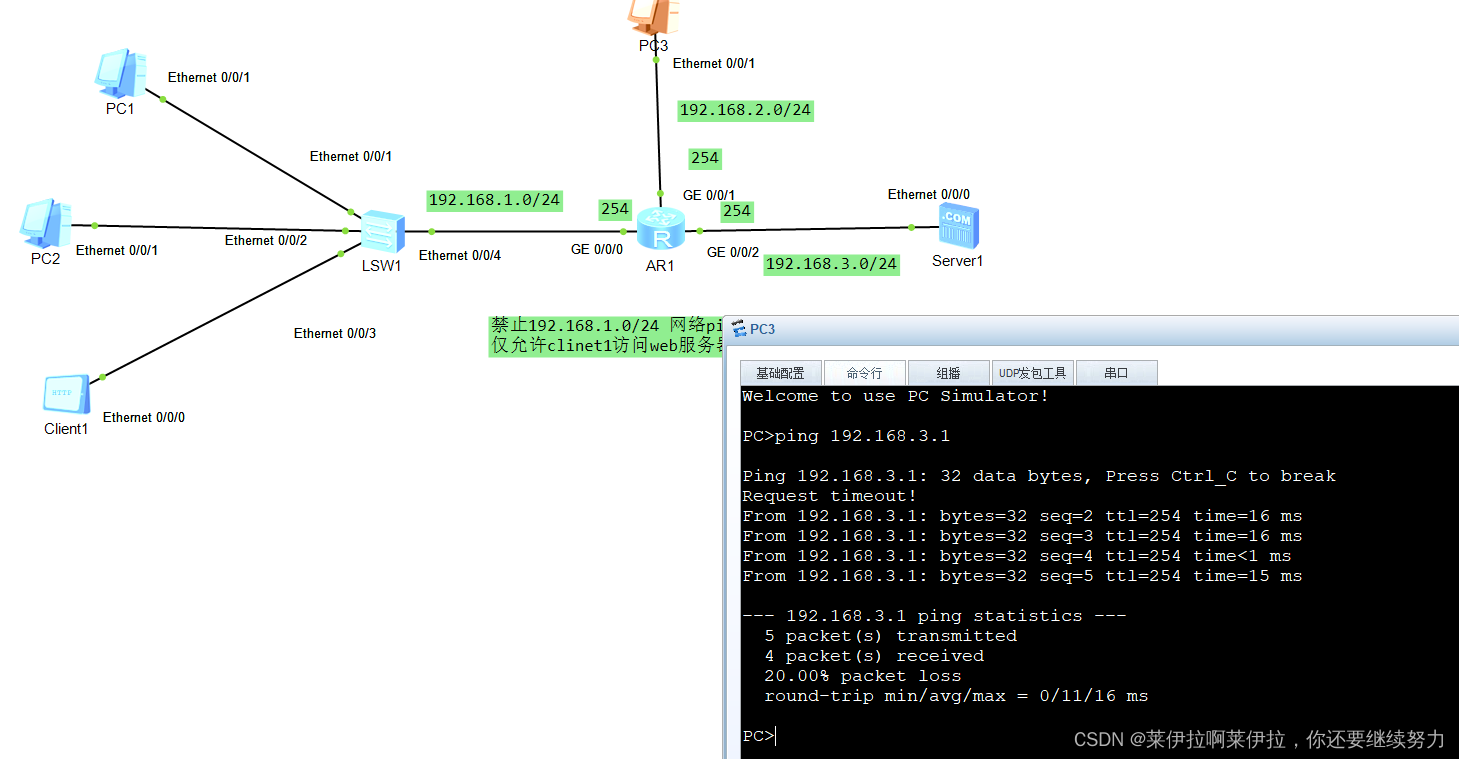

建立如下实验环境

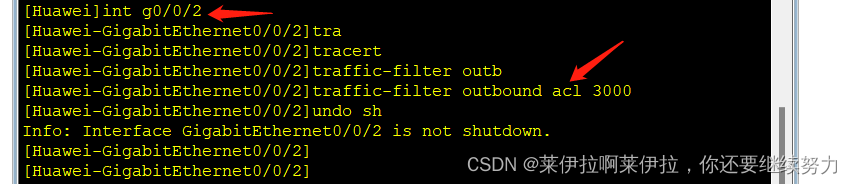

配置AR1

检测下

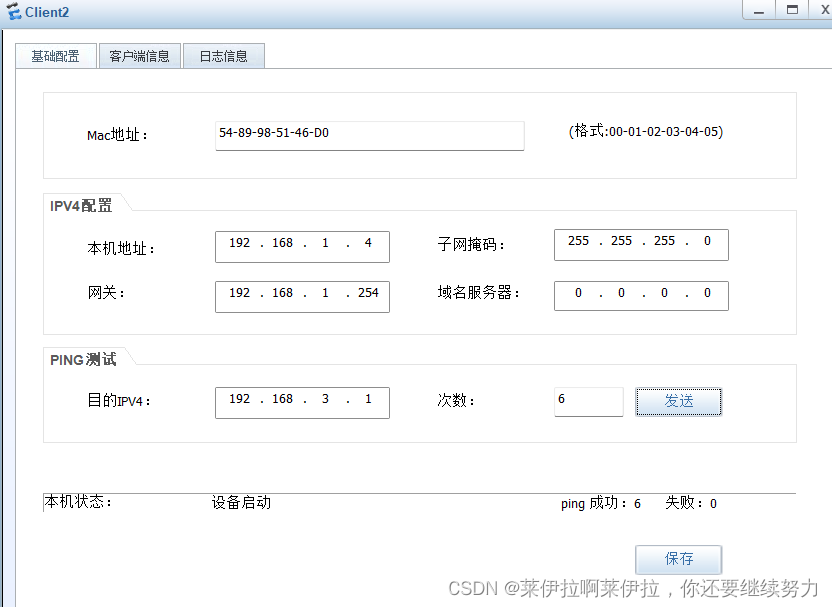

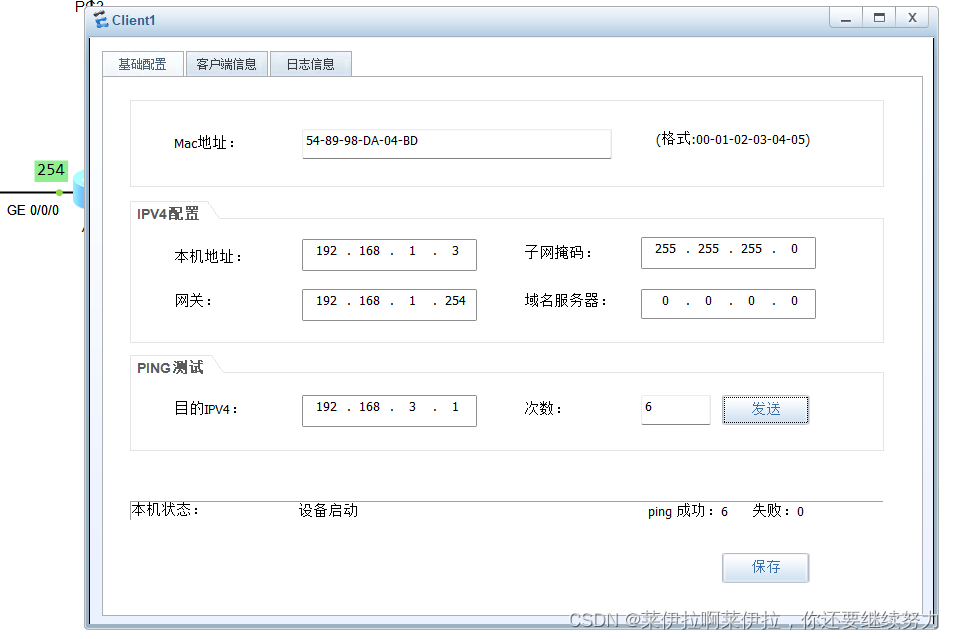

下面对比下client1和2，因为只禁止了http协议所以都可以ping通server1

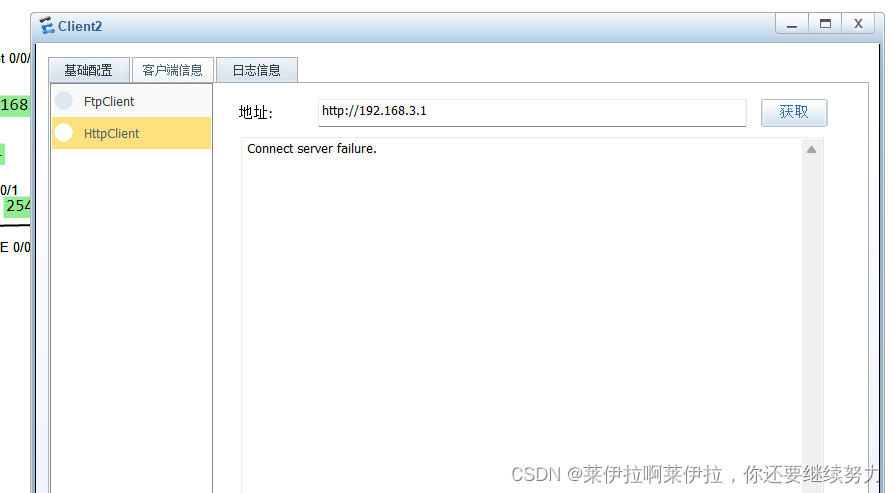

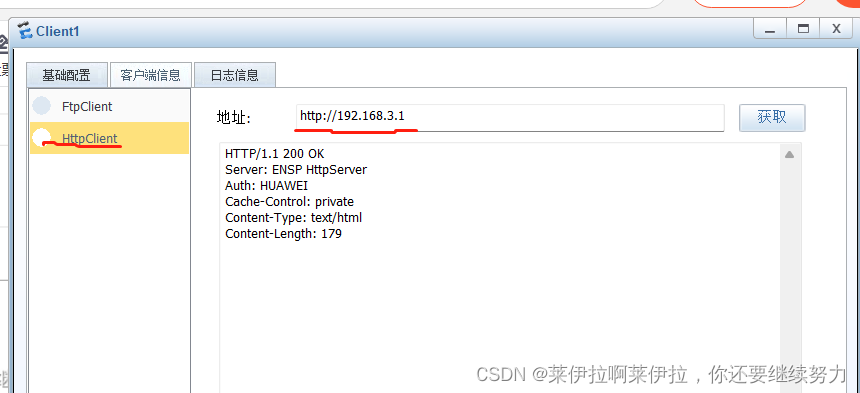

下面对比http协议client1可以连到2却不行

拓展
[Huawei-acl-ady-3000]rule deny tcp source 192.168.10.0 0.0.0.255 destination 12.0.0.2 destination-port eq 21------- 拒绝源地址192.168.10.0网段访问ETP服务器12.0.0.2
[Huawei-acl-adv-3000ldis this -----查看当前ACL配置是否配置成
[Huawei] int g0/0/0
[Huawei-GigabitEthernet0/0/0] traffic-filter inbound acl 3000---- 在接口入方向应用
