create_generated_clock

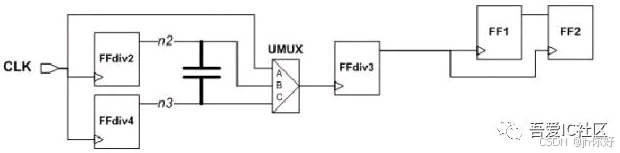

关于这个电路图时序约束的理解:

# ========== 主时钟 ==========
create_clock -name CLK -period 10 [get_ports CLK]

# ========== 分频器生成时钟 ==========
create_generated_clock -name FFdiv2_clk -source [get_ports CLK] \
  -divide_by 2 [get_pins FFdiv2/Q]
create_generated_clock -name FFdiv4_clk -source [get_ports CLK] \
  -divide_by 4 [get_pins FFdiv4/Q]

# ========== UMUX多源生成时钟 ==========
# 覆盖所有可能的输入源（CLK、FFdiv2/Q、FFdiv4/Q）
create_generated_clock -name UMUX_clk -source [get_ports CLK] \
  -combinational [get_pins UMUX/out] -add
create_generated_clock -name UMUX_clk -source [get_pins FFdiv2/Q] \
  -combinational [get_pins UMUX/out] -add
create_generated_clock -name UMUX_clk -source [get_pins FFdiv4/Q] \
  -combinational [get_pins UMUX/out] -add

# ========== FFdiv3生成时钟 ==========
create_generated_clock -name FFdiv3_clk -source [get_pins UMUX/out] \
  -divide_by 3 [get_pins FFdiv3/Q]

# ========== FF1和FF2生成时钟 ==========
create_generated_clock -name FF1_clk -source [get_pins FFdiv3/Q] \
  -divide_by 1 [get_pins FF1/Q]
create_generated_clock -name FF2_clk -source [get_pins FFdiv3/Q] \
  -divide_by 1 [get_pins FF2/Q]

# n2节点可能的分频/门控时钟（假设二分频）
create_generated_clock -name n2_clk -source [get_ports CLK] \
  -divide_by 2 [get_pins n2]

源时钟的选择取决于物理连接关系而非逻辑功能。若FF1/FF2的时钟端由UMUX驱动，则必须将-source指向UMUX的输出，否则时序分析会错误计算时钟延迟和偏移。UMUX的约束需覆盖所有可能的输入源以确保完整性。

源节点必须在设计网表中存在，并且不能是之前定义的时钟名称，而必须是实际的物理节点。例如，“source of the generated clock must be a node in your design netlist, and not the name of a clock you previously define” ()。这表明用户不能直接使用时钟名称，而必须选择网表中的节点。

关键说明：

1. 主时钟：假设CLK为原始时钟源，周期设为10ns（需根据实际调整）。

2. FFdiv系列：命名暗示分频逻辑，约束到触发器输出端（Q引脚）。

3. UMUX：作为多路时钟选择器，需为每个可能的输入时钟源添加独立约束，并用-add合并。

4. n2节点：假设为二分频逻辑，若实际为门控时钟需改用-gate选项。

5. FF1/FF2：若其输出驱动其他时钟引脚，需约束为生成时钟（假设源为上游分频时钟）。

6. 所有驱动其他模块时钟输入的节点均需约束为生成时钟。

注：实际分频系数、引脚层级路径和选择逻辑需根据设计具体调整。若存在反馈路径或复杂时钟结构，需补充set_clock_groups隔离异步时钟域。

-master_clock的使用

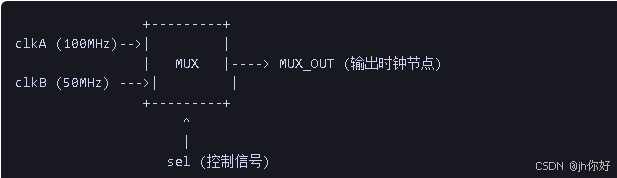

• 功能需求：通过控制信号sel，动态选择MUX_OUT输出的时钟源为clkA或clkB；
• 设计目标：为MUX_OUT节点定义两个生成时钟，分别关联到clkA和clkB。

错误约束示例（未使用-master_clock）

create_generated_clock -name clk_mux -source [get_pins MUX/OUT] [get_pins MUX/OUT]

问题：工具无法区分MUX_OUT的时钟源是clkA还是clkB，导致：

1. 时序路径误判：工具可能默认关联到任意一个主时钟，忽略另一个时钟的路径；
2. 跨时钟域错误：若clkA和clkB频率差异大，时序分析可能错误计算建立/保持时间；
3. 时钟传播失效：生成时钟无法正确继承宿主时钟属性（如抖动、延迟）

正确约束示例（使用-master_clock）

# 定义主时钟
create_clock -name clkA -period 10 [get_ports clkA]  # 100MHz
create_clock -name clkB -period 20 [get_ports clkB]  # 50MHz

# 为MUX_OUT定义两个生成时钟（关联不同宿主时钟）
create_generated_clock -name clk_muxA \
  -source [get_pins MUX/clkA] \        # 物理源节点为MUX的clkA输入引脚
  -master_clock clkA \                        # 关联宿主时钟clkA
  -add \                                                # 允许共存
  [get_pins MUX/OUT]                      # 目标节点为MUX输出

create_generated_clock -name clk_muxB \
  -source [get_pins MUX/clkB] \
  -master_clock clkB \
  -add \
  [get_pins MUX/OUT]

• -source参数：分别指向MUX的输入引脚MUX/clkA和MUX/clkB，明确物理路径起点；
• -master_clock参数：声明生成时钟与宿主时钟的关联关系，避免工具混淆时钟源。

-edges:

create_clock -period 10 [get_ports CLK]
create_generated_clock -name gen_clk \
  -source [get_pins clk_IBUF_BUFG_inst/O] \
  -edges {1 3 5} \
  -edge_shift {2.0 0.0 1.0} \
  [get_pins div/Q]


使用-edges {1 3 5}，那么生成时钟的第一个上升沿在边沿1（0ns），下降沿在边沿3（10ns），第二个上升沿在边沿5（20ns），这样周期是20ns，占空比为（10ns高电平，10ns低电平），即50%占空比。不过，这可能和宿主时钟的占空比无关，因为只是用边沿来定义生成时钟的波形。

但用户可能需要不同的占空比，比如，如果使用-edges {1 2 5}，那么上升沿在0ns，下降沿在5ns（宿主下降沿），然后再上升沿在20ns，这样周期是20ns，占空比为（5ns高，15ns低），即25%占空比。

然后，结合-edge_shift参数，可以进一步调整每个边沿的位置。-edge_shift {2.0 0.0 1.0}，意味着每个对应边沿的时间偏移。比如，第一个边沿（宿主边沿1）偏移+2ns，所以生成时钟的上升沿在0+2=2ns；第二个边沿（宿主边沿3）偏移0，所以下降沿在10ns；第三个边沿（宿主边沿4）偏移+1ns，所以下一个上升沿在20+1=21ns。时钟周期是21 - 2 = 19ns，工具会自动扩展为完整周期 20ns。扩展为20ns的原因如下：

• 生成时钟的边沿必须与宿主时钟边沿索引严格对齐。若用户通过 -edges 或 -edge_shift 偏移导致周期非整数倍，工具会强制修正为宿主周期的整数倍。

• 宿主时钟周期（10ns）是生成时钟周期推导的 绝对基准。工具始终以宿主时钟的边沿间隔为周期推导的起点
