11.1学习笔记——池化

1、池化

池化是缩小高、长方向上的空间的运算。以下图为例：

图1 Max池化处理顺序

        对图1左侧的数字按照stride=2进行2*2的Max池化是的处理顺序。其中"Max池化"是获取最大值的运算，“2*2”表示目标区域的大小。右侧图像中是取出了每个2*2区域中的最大元素。将stride设置成2，每次移动间隔就为2。一般情况下会将池化窗口设置成和步幅大小一致。

        除Max池化之外，还有Average池化等，Average池化是计算目标区域内的平均值，在图像识别领域中一般就是使用Max池化。

池化层的特征

        没有要学习的参数

        池化层和卷积层不同，没有需要学习的参数，池化只是从目标区域中取最大值(平均值)，因此不存在要学习的过程。

        通道数不发生变化

        经过池化运算，输入数据和输出数据的通道数不会发生变化。

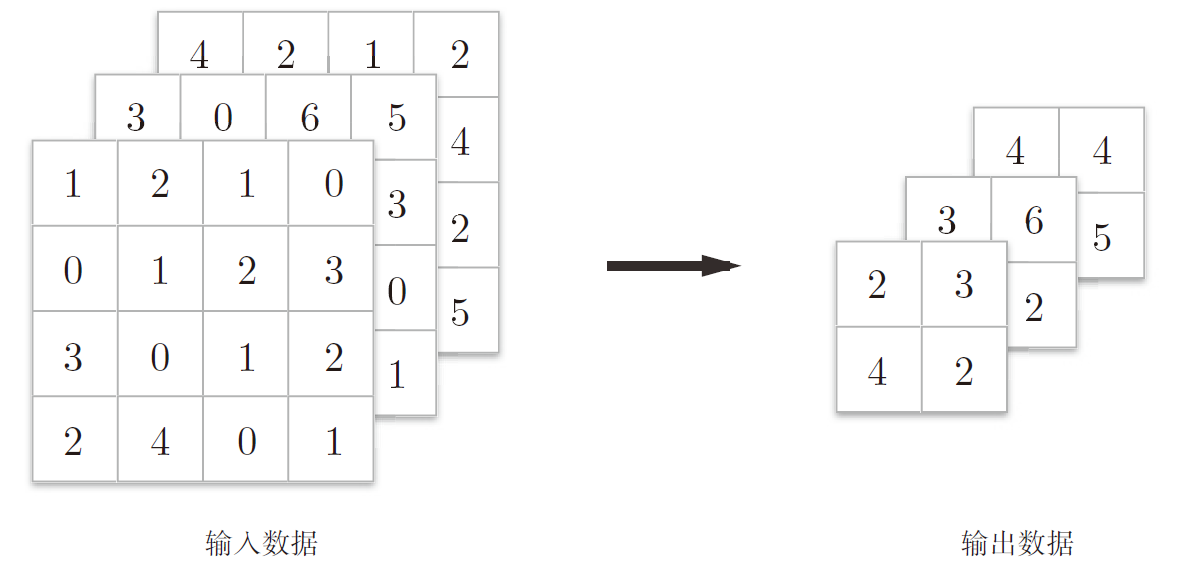

图2 池化中通道数不变

        对于微小的位置变化具有鲁棒性(健壮)

        输入数据发生微小变化时，池化仍会返回相同的结果，所以池化操作具有很强的鲁棒性。

2、卷积层于池化层的实现

        CNN中各层之间传递的数据是4维数据，就好比输入一个数据的形状是(10,1,28,28)，则其对应着10个高为28，长为28，通道为1的数据。

import numpy as np
x = np.random.randn(10,1,28,28) #
t = x.shape
print(t)

基于im2col的展开

        im2col在卷积运算中起着重要的作用。如果老老实实的实现卷积运算，需要重复好几层的for语句，这样的实现就有点麻烦，且Numpy中存在使用for语句后处理速度会变慢的缺点。所以使用im2col这个便利的函数进行运算。

        im2col是一个函数，将输入数据展开以适合滤波器(权重)，对三维的输入数据应用im2col后，数据就会展开为二维矩阵(将包含批数量的4维数据转换成了2维数据)。

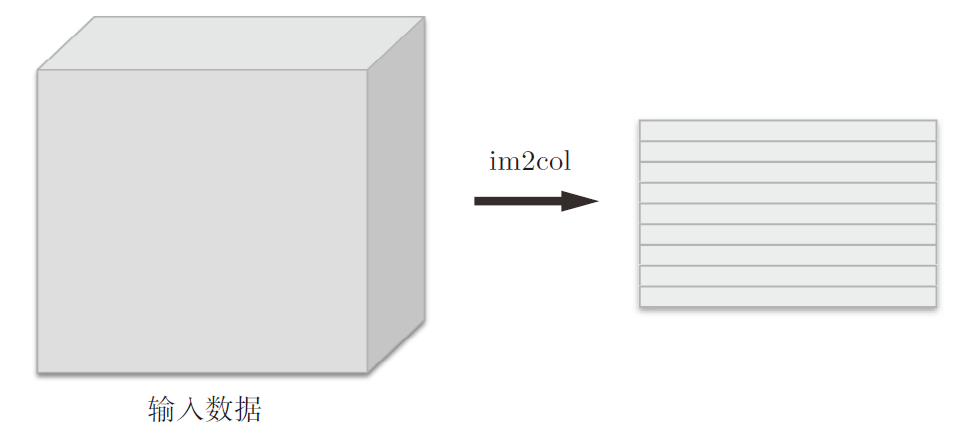

图3 im2col的示意图

        im2col会把输入数据展开以适合滤波器，对于输入数据，将应用滤波器的区域(3维方块)横向展开为1列。im2col会在所有应用滤波器的地方进行展开处理。

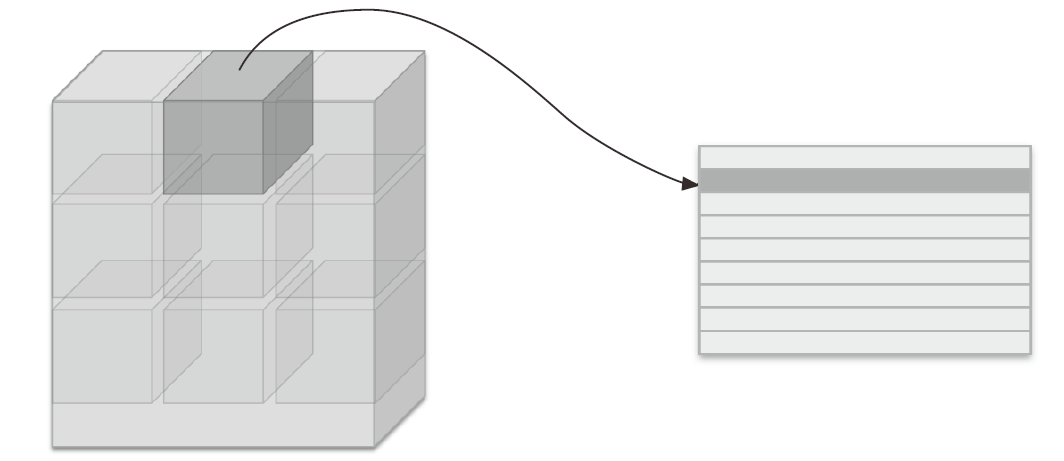

图4 将滤波器的应用区域从头开始依次横向展开为1列

        在实际的卷积操作中，滤波器的应用区域几乎都是重叠的，在滤波器重叠的的情况下，使用im2col展开后没展开后的元素会多于原来的元素个数。 因此，使用im2col的实现存在比普通的实现消耗更多内存的缺点。但同时，汇总成一个大的矩阵进行计算，对计算机的计算很有益处。

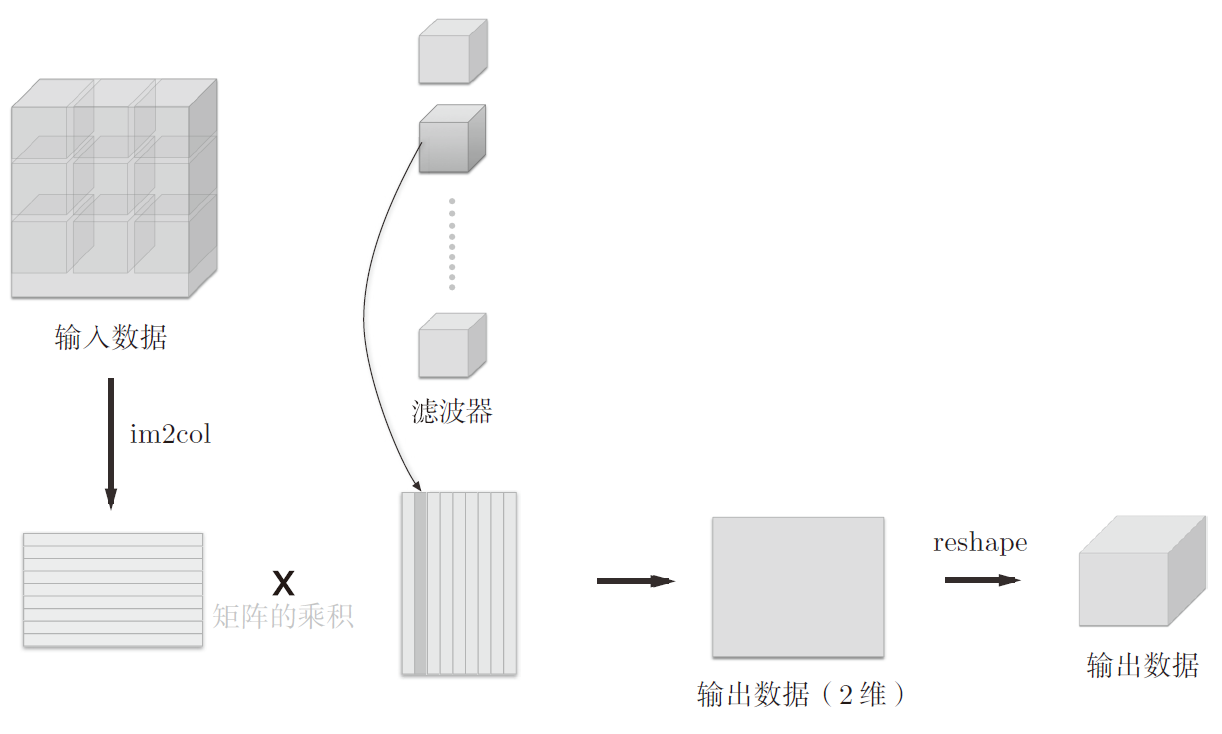

图5 卷积运算的滤波器处理的细节

卷积层的实现

        im2col函数作为黑盒(不关心内部实现)使用。im2col的实现实质上是一个10行左右的简单函数。

利用im2col实现卷积层：

class convolution:
    def __init__(self, W, b, stride=1, pad=0):
        self.W = W
        self.b = b
        self.stride = stride
        self.pad = pad

    def forward(self, x):
        FN, C, FH, FW = self.W.shape
        N, C, H, W = x.shape
        out_h = int(1 + (H + 2 * self.pad - FH) / self.stride)
        out_w = int(1 + (W + 2 * self.pad - FW) / self.stride)

        col = im2col(x, FH, FW, self.stride, self.pad)
        col_W = self.W.reshape(FN, -1)
        out = np.dot(col, col_W) + self.b
        out = out.reshape(N, out_h, out_w , -1)

        卷积层初始化方法将滤波器(权重)、偏置、步幅、填充作为参数接收。滤波器是(FN，C，FH，FW)的4维形状。FN，C，FH，FW分别是滤波器数量、通道数、滤波器的高、滤波器的宽。

col = im2col(x, FH, FW, self.stride, self.pad)
col_W = self.W.reshape(FN, -1)
out = np.dot(col, col_W) + self.b

这一部分是卷积层实现中的重要部分，这里用im2col展开输入数据，并用reshape将滤波器展开为2维数组，计算展开后的矩阵的乘积。reshape(FN, -1)将参数指定为-1，这时reshape的一个便利的功能。指定reshape为-1，reshape函数会自动计算-1维度上的元素个数，以使多维数组的元素个数前后一致。(10, 3, 5, 5)形状的数组的元素个数共有750个，指定reshape(10, -1)后，就会转换成(10,75)形状的数组。

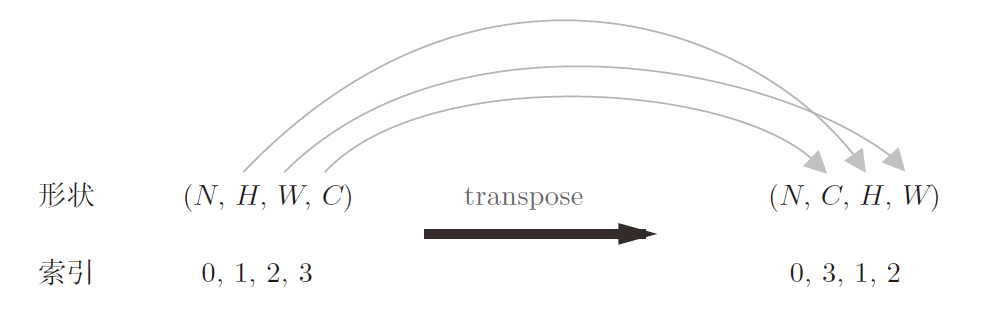

        forward的实现中，最后会将输出大小转换为合适的形状。转换时使用了transpose函数。transpose会更改多维数组的轴的顺序。

池化层的实现

        池化层的实现与卷积层相同，都使用im2col展开输入数据。但是池化在通道上是独立的这一点与卷积层不同。

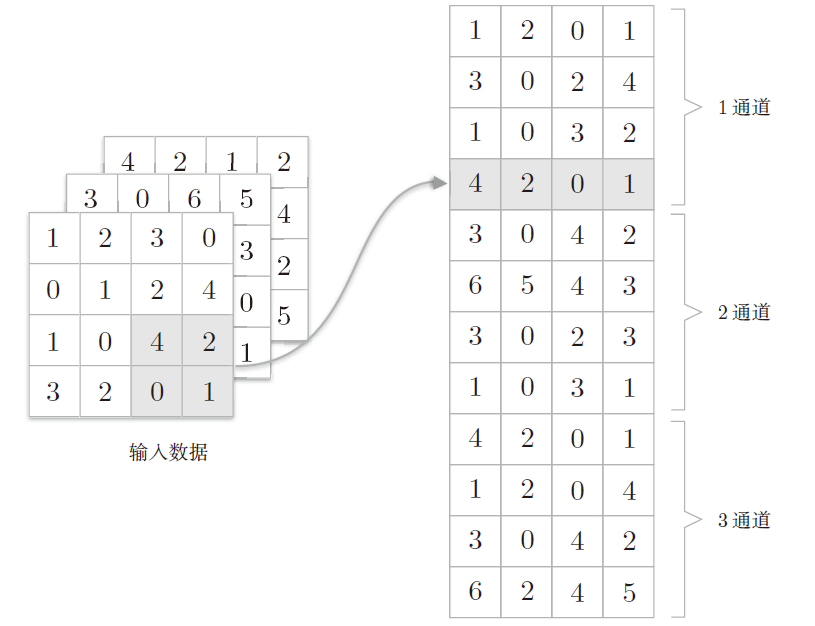

图5 对输入数据展开池化的应用区域

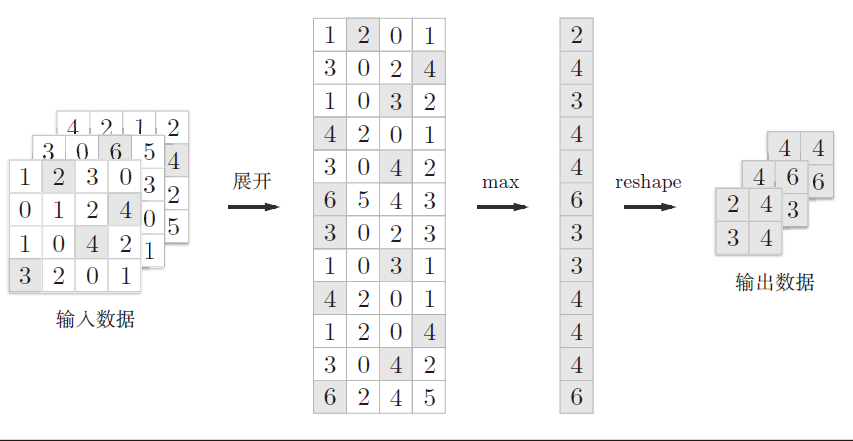

图6 池化层的实现流程：最大值元素用灰色表示

        python代码实现：

class Pooling:
    def __init__(self, pool_h, pool_w, stride=1, pad=0):
        self.pool_h = pool_h
        self.pool_w = pool_w
        self.stride = stride
        self.pad = pad

    def forward(self, x):
        N, C, H, W = x.shape
        out_h = int(1 + (H - self.pool_h) / self.stride)
        out_w = int(1 + (W - self.pool_w) / self.stride)
        # 展开
        col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
        col = col.reshape(-1, self.pool_h*self.pool_w)
        # 最大值
        out = np.max(col, axis=1)
        # 转换
        out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)
        return out

池化步骤

1、展开输入数据

2、求各行的最大值

3、转换为合适的输出大小

 未完...
